แม่พิมพ์ขยายท่อระบายพลาสติก PP DN1000

พลาสติกพลาสติก PP DN1000 แม่พิมพ์ขยายท่อระบายน้ำ - ห้องตรวจสอบ L = 1,000 มม. แม่พิมพ์ฉีดโดย ZHONGYUE MOLD

ในระบบระบายน้ำในเขตเทศบาลสมัยใหม่ ห้องตรวจสอบพลาสติกจะมาแทนที่ท่อระบายน้ำอิฐและคอนกรีตแบบเดิมด้วยส่วนประกอบแบบโมดูลาร์ที่มีน้ำหนักเบา ทนทานต่อการกัดกร่อน และติดตั้งง่าย ห้องที่สมบูรณ์ประกอบด้วย:

ฐาน (ด้านล่าง / ฐานแบบตั้งโต๊ะ) – พร้อมช่องเสียบทางเข้า/ออก

เพลาต่อ / วงแหวนไรเซอร์ – ปรับความลึกของห้องเพาะเลี้ยงถึงระดับพื้นดิน

ส่วนกรวย / ลด

ฝาครอบกรอบและตะแกรง

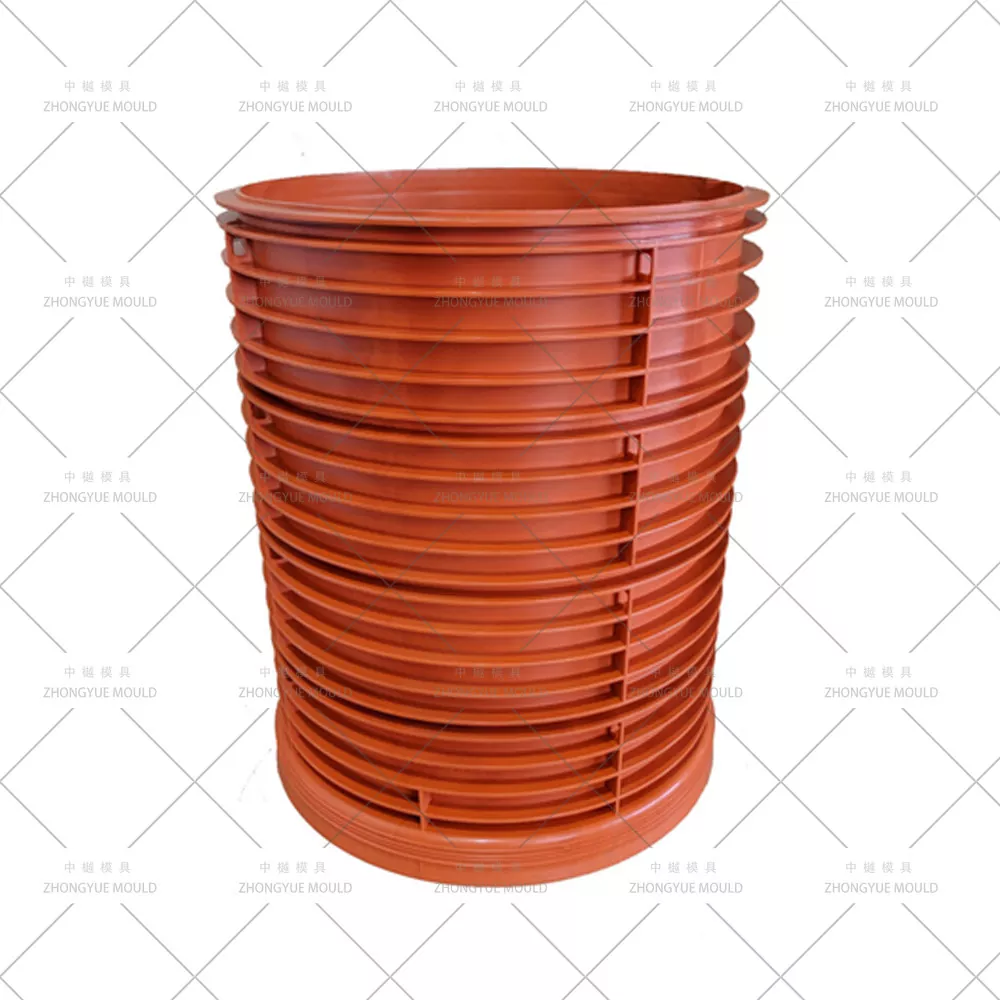

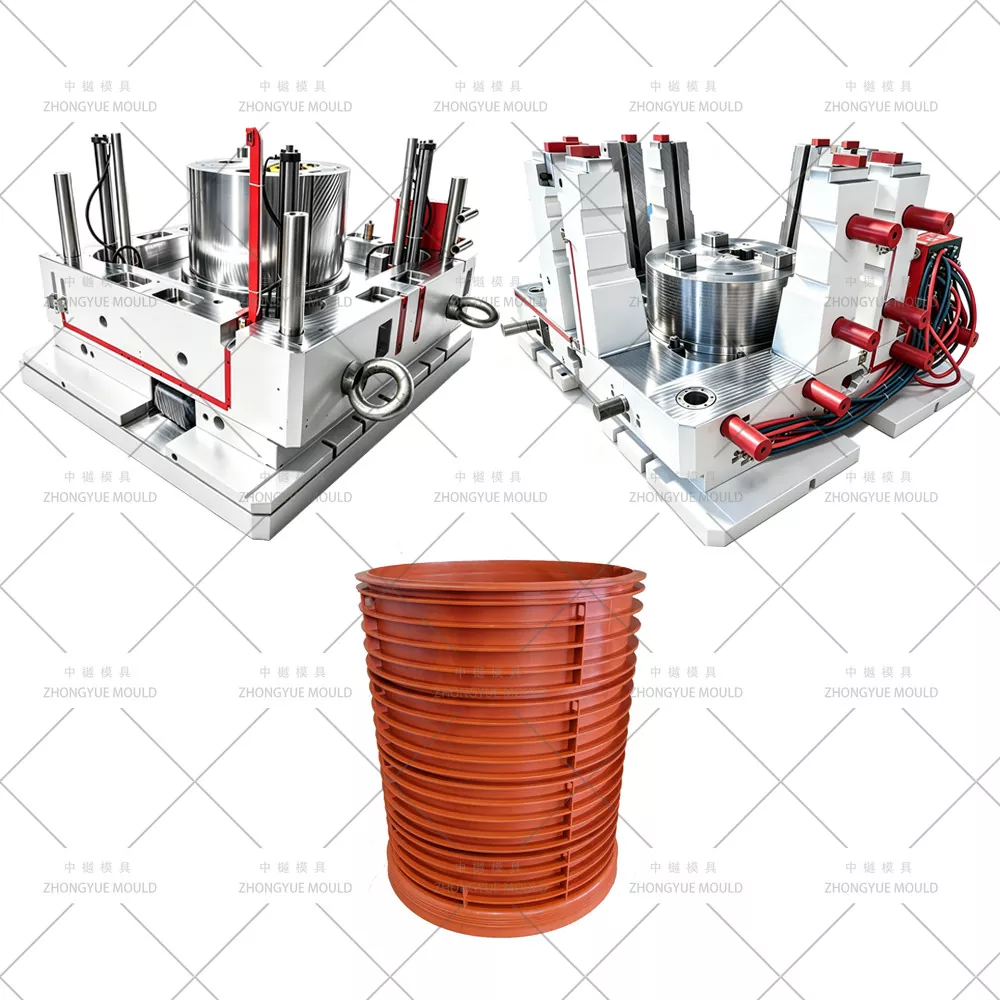

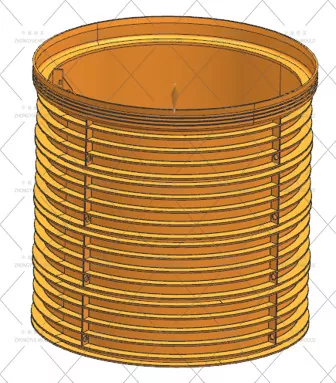

แม่พิมพ์ขยายท่อระบายพลาสติก PP DN1000 (L=1000 มม.) เป็นเครื่องมือฉีดที่มีความแม่นยำซึ่งสร้างตัวยกทรงกระบอกที่มีผนังเรียบหรือซี่โครงในแนวตั้งที่มีเส้นผ่านศูนย์กลางภายใน Ø1000 มม. จับคู่ข้อต่อเบ้า/หัวจุกพร้อมร่องซีลยาง EPDM ที่ด้านบนและด้านล่าง ที่ ZHONGYUE MOLD (Huangyan, Taizhou, China) เราเชี่ยวชาญในระบบแม่พิมพ์แบบ Manhole Chamber — รวมถึงฐาน เพลา (ความสูง 250/500/750/1000 มม.) กรวย และโครงฝาครอบ — ออกแบบมาสำหรับวัสดุ PP (การหดตัว 1.6–1.8%) การทำความเย็นแบบโพรงลึก และการรื้อถอนแบบแยกช่อง (แบบอุ้งมือ)

ข้อกำหนดแม่พิมพ์ท่อพลาสติก:

ข้อมูลจำเพาะทางเทคนิคทั่วไป - แม่พิมพ์เพลาขยายท่อระบาย DN1000 (L = 1,000 มม.)

ทำให้โครงการ Plastic Manhole Mould ถัดไปของคุณสดใสขึ้น!

เพลาขยายท่อระบายน้ำ PP DN1000 (L = 1,000 มม.) คืออะไร?

การออกแบบซี่โครง: ตัวเลือกเสริมซี่โครงเสริมแนวตั้งภายนอกเพื่อเพิ่มความต้านทานการโก่งงอในการฝังลึก

มาตรฐาน: สอดคล้องกับ EN 13598-2 / DIN 19534 / GB/T 19472 (ขึ้นอยู่กับตลาด)

ZHONGYUE สร้างแม่พิมพ์เพลาท่อระบายน้ำคุณภาพสูงได้อย่างไร

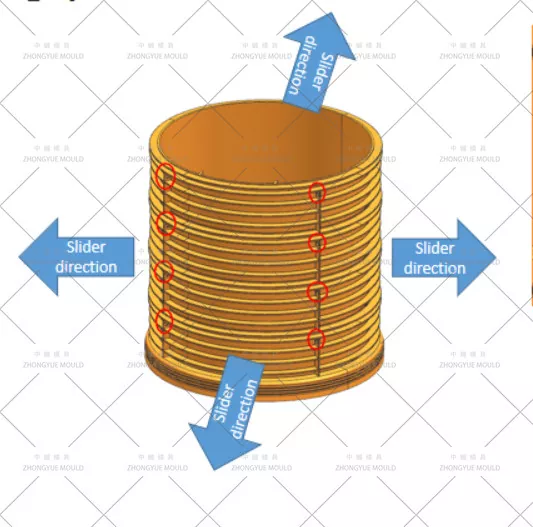

1 ช่องแยก (แบบครึ่งหลัง / แบบสองครึ่ง) เพื่อการถอดแบบอย่างปลอดภัย

ไม่สามารถถอดกระบอกปืนที่มีผนังบางลึก Ø1000 มม. × L1000 มม. ออกจากแกนแข็งได้หากไม่มีแรงดูดมากเกินไป → ต้องใช้การออกแบบช่องแยก (哈夫模 / แม่พิมพ์แยก):

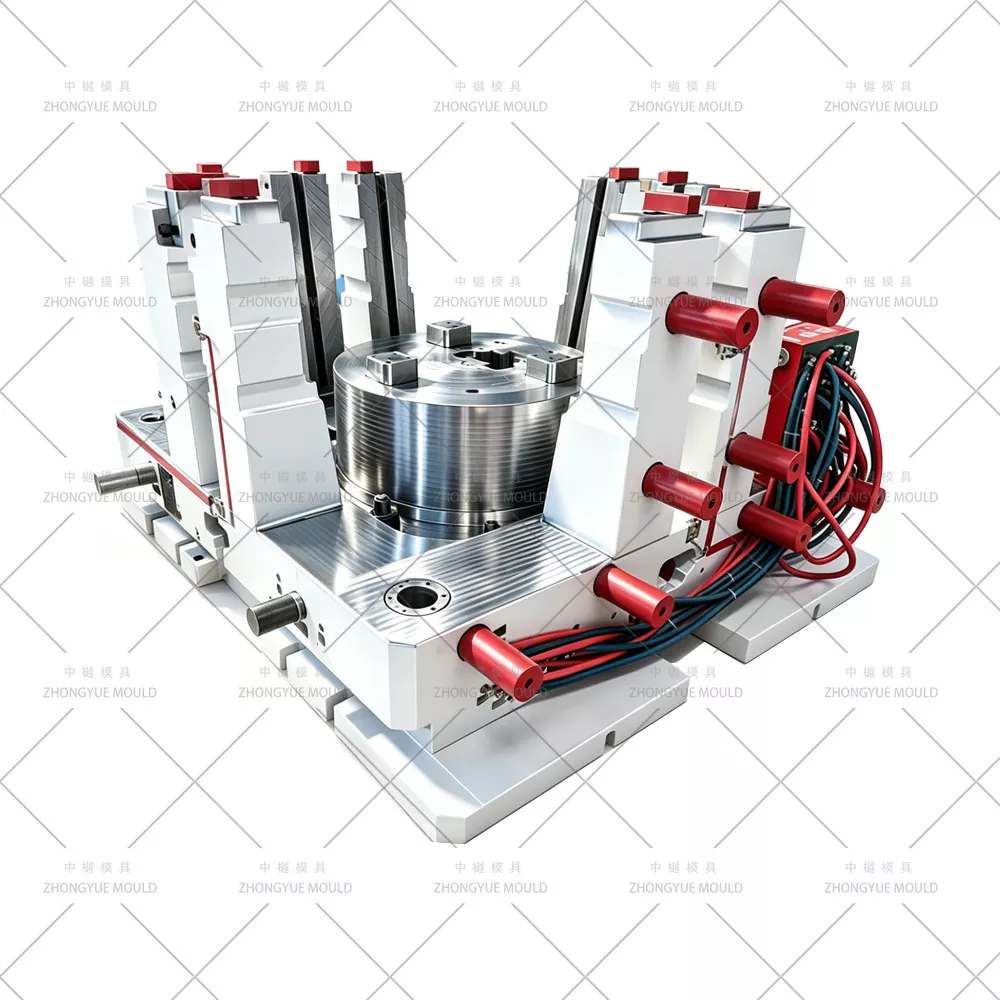

ช่องแบ่งออกเป็น 2 หรือ 3 ส่วน (ครึ่ง/กลีบ) ควบคุมโดยกระบอกไฮดรอลิกหรือหมุดที่ทำมุมสำหรับการเปิดด้านข้าง

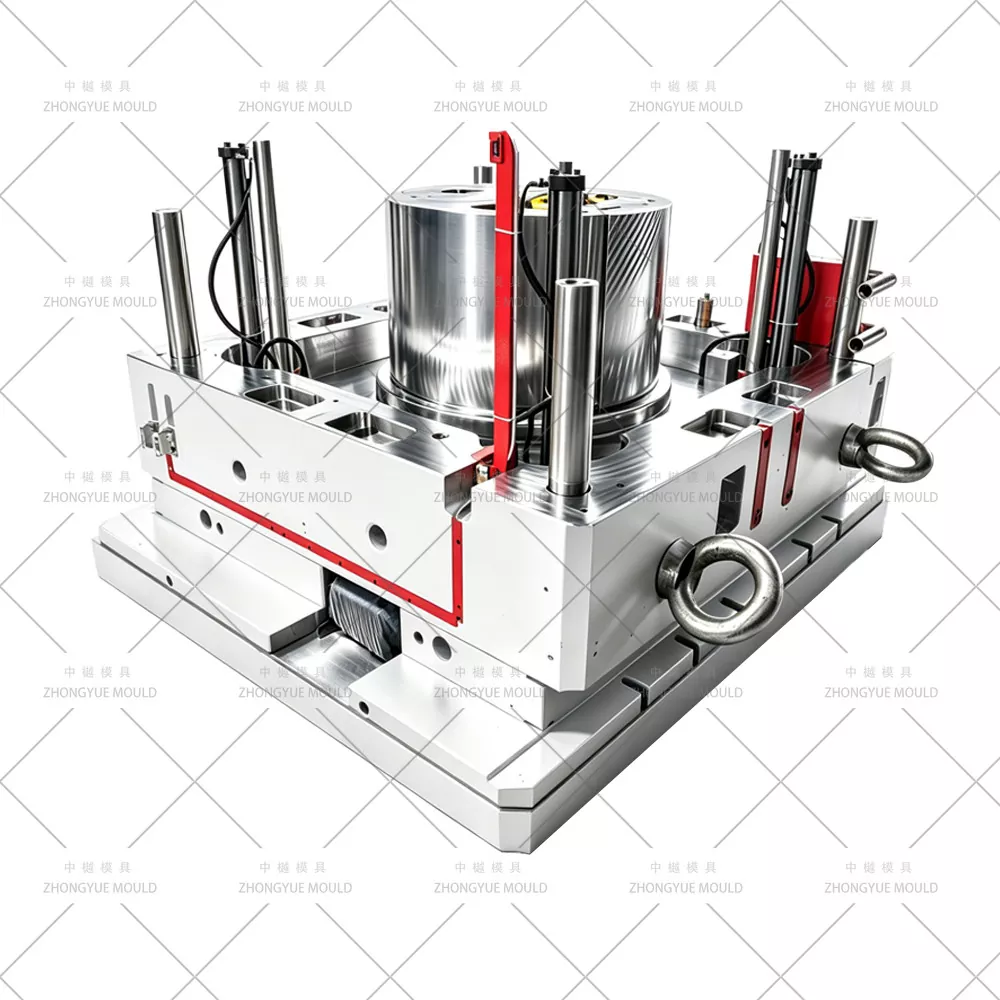

แกนกลาง (แมนเดรลด้านใน) อยู่กับที่หรือแบบยืดหดได้ สินค้าถูกปล่อยออกมาโดยการเปิดช่องแยก

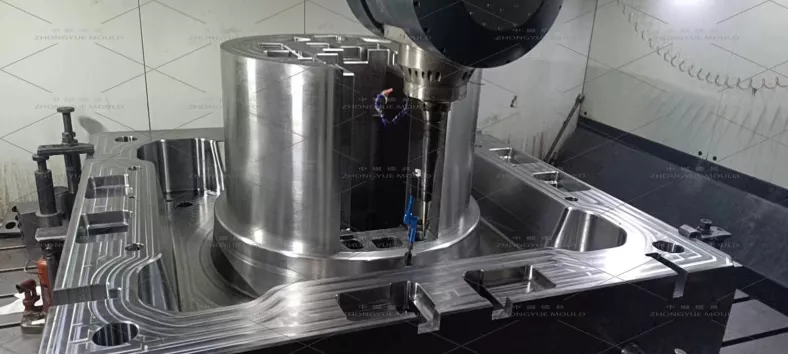

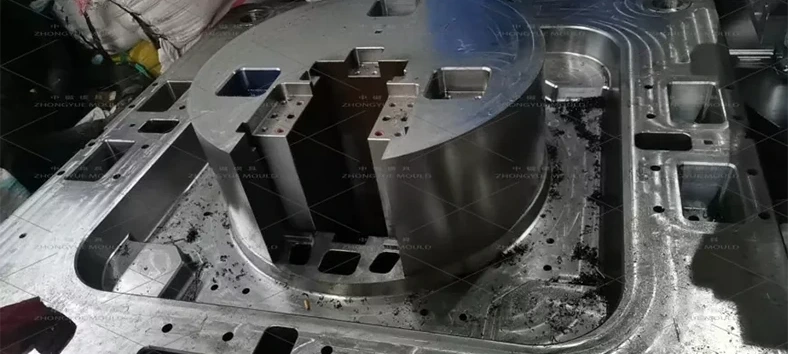

สายการผลิตการกลึงตัดที่มีความแม่นยำสูงพร้อมแฟลชน้อยที่สุด พื้นผิวการผสมพันธุ์กราวด์และติดตั้ง

โดยทั่วไปมุมร่างของแกนด้านในจะอยู่ที่ 1°–1.5° (มากกว่าเล็กน้อยในช่องแยกด้านนอก) เพื่อการปลดที่ราบรื่น

② การระบายความร้อนแบบช่องลึก – การแยกแกนในและเปลือกนอก

การระบายความร้อนมีอิทธิพลเหนือรอบเวลา (โดยทั่วไปคือ 90–150 วินาทีสำหรับเพลา L=1000 มม.):

แกนด้านใน: แผ่นกั้นที่เจาะลึก + ท่อบับเบิ้ลที่มีความลึกเต็มที่ → การระบายความร้อนสม่ำเสมอจากภายในสู่ภายนอก

ช่องแยกด้านนอก: เส้นน้ำแบบอนุกรมหรือขนานโดยเว้นระยะห่าง 20–25 มม. จากพื้นผิวการขึ้นรูป เม็ดมีด BeCu (เบริลเลียมคอปเปอร์) ที่สัน/ปลายเพลาหนา

การควบคุมอุณหภูมิอิสระสำหรับแกนและช่องเพื่อจัดการการหดตัวส่วนต่างและป้องกันการตกไข่

3 การชดเชยการหดตัวของ PP และความแม่นยำของร่องซีล

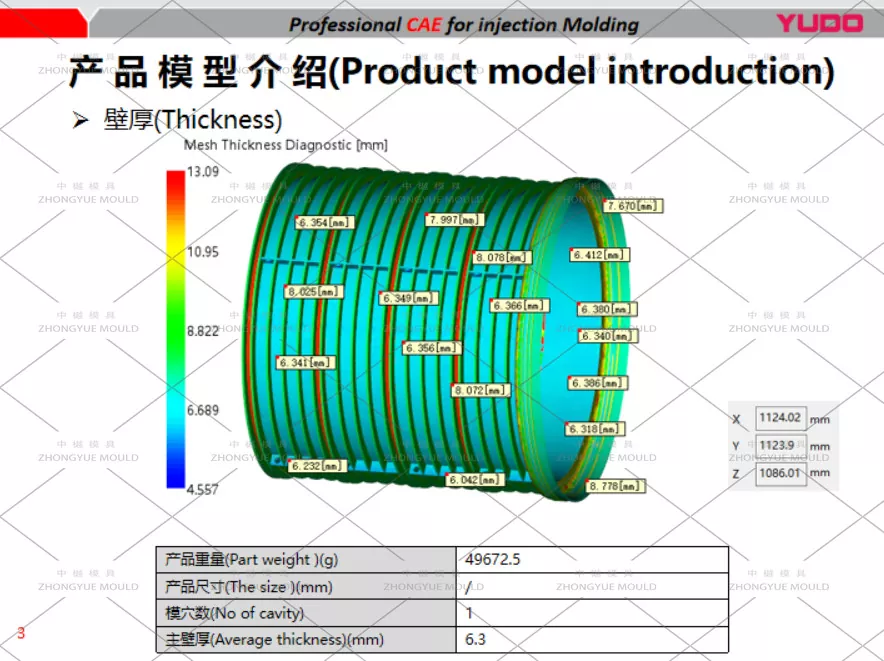

แม่พิมพ์ที่ออกแบบด้วยปัจจัยการหดตัวของ PP 1.6–1.8% ได้รับการชดเชยแบบไอโซโทรปิคอล ตรวจสอบโดย Moldflow หากจำเป็น

ร่องซีลเบ้าเสียบด้านบนและด้านล่าง (สำหรับปะเก็น Ø-ring EPDM) กลึงด้วยพิกัดความเผื่อ ±0.05 มม. เพื่อให้แน่ใจว่าข้อต่อกันน้ำกับเพลา/ฐาน/กรวยที่อยู่ติดกัน

พื้นผิวภายในสามารถเรียบได้ (Ra ≤ 0.8μm) หรือพื้นผิวสีอ่อนหากมียางเป็นซี่

④ การเลือกเหล็ก – ปรับสมดุลการสึกหรอและต้นทุน

⑤ การกั้นและการระบายอากาศ

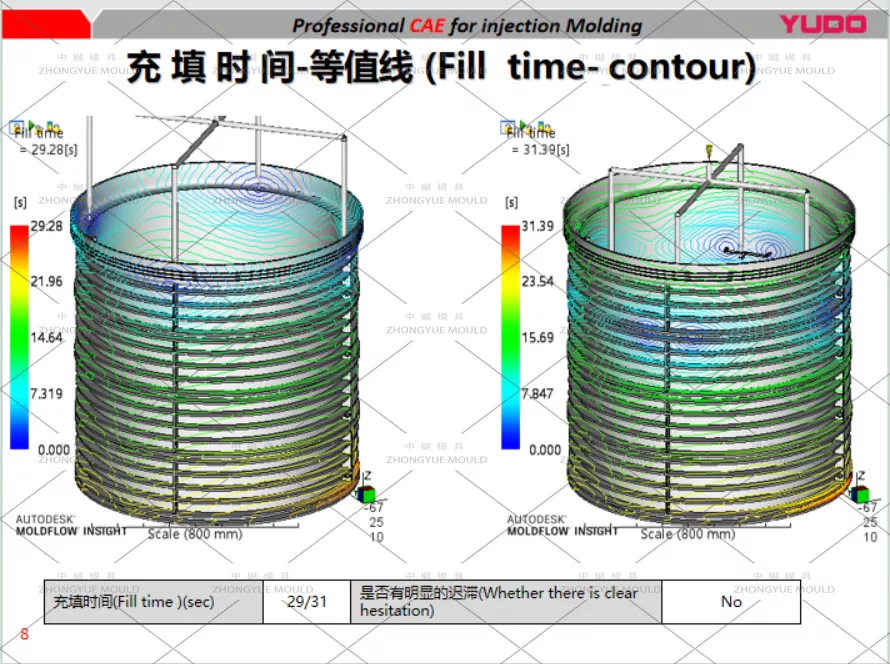

โดยทั่วไปแล้ว ประตูพัดลมด้านข้างหรือประตูซ้อนทับหลายบานที่ปลายด้านหนึ่ง (ด้านล่างหรือด้านบนขึ้นอยู่กับการวางแนว) เพื่อเติมจากปลายซ็อกเก็ตขึ้นไป ลดการกักเก็บอากาศในช่องลึก

การแยกช่องระบายอากาศตามความยาวลำกล้องเพื่อไล่อากาศ — สำคัญอย่างยิ่งในการขึ้นรูป PP ที่มีผนังบางลึกเพื่อหลีกเลี่ยงรอยไหม้

มาตรฐานนักวิ่งเย็น หัวฉีดร้อนเป็นตัวเลือกสำหรับสายเฉพาะที่มีปริมาณมาก

การใช้งานทั่วไป

พายุเทศบาลและท่อระบายน้ำทิ้งสุขาภิบาล: ห้องตรวจสอบความลึกที่ปรับได้สำหรับการพัฒนาที่อยู่อาศัย/เชิงพาณิชย์

การระบายน้ำข้างถนน: พร้อมอะแดปเตอร์ฝาครอบสำหรับงานหนัก (พิกัด D400/F900)

การเก็บเกี่ยวน้ำฝน / Soakaways: เป็นไรเซอร์เพื่อให้สามารถเข้าถึงผิวน้ำได้

ระบบโมดูลาร์: วางซ้อนกันได้โดยใช้ข้อต่อแหวนยางแบบกด - สามารถรวมเพลา 250/500/1000 มม. หลายอันเข้าด้วยกันเพื่อให้ได้ความลึกในการฝัง

เข้ากันได้กับห้องมาตรฐาน EN 13598-2, DIN 19534, GB/T 19472 เมื่อผลิตด้วย PP ที่ผ่านการรับรอง

ทำไมต้อง ZHONGYUE MOLD สำหรับแม่พิมพ์ Manhole Shaft ของคุณ?

ความสามารถของระบบห้องเพาะเลี้ยงที่สมบูรณ์ – เราสร้างแม่พิมพ์สำหรับฐาน + เพลา (หลายความสูง) + กรวย + โครงครอบ - ครบวงจรสำหรับซัพพลายเออร์ระบบห้องเพาะเลี้ยง

ความเชี่ยวชาญในการระบายความร้อนแบบ Deep-Draw – Bubbler แกนที่ยุ่งเหยิง + การระบายความร้อนแบบแบ่งโซนเพื่อลดการบิดเบี้ยวและรอบเวลาบนเพลา L=1000 มม.

การตัดเฉือนแบบแยกช่องที่แม่นยำ – หน้าตัดกราวด์, แฟลชน้อยที่สุด, ความปลอดภัยของลูกโซ่ไฮดรอลิก

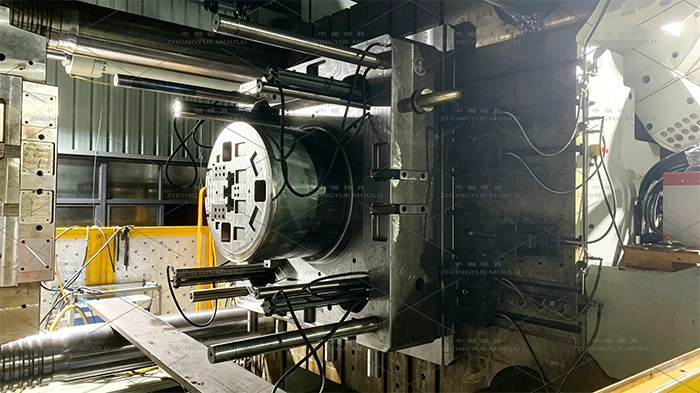

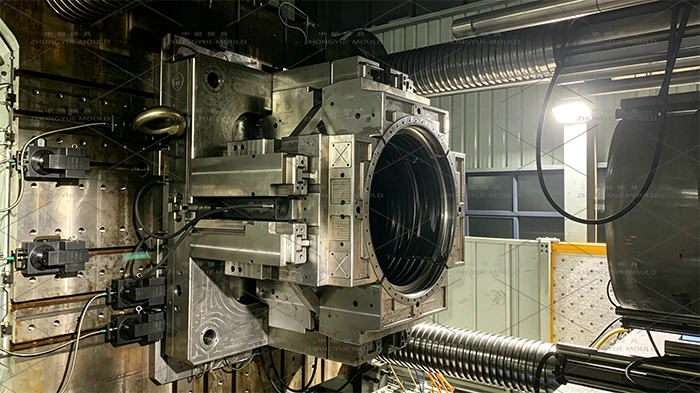

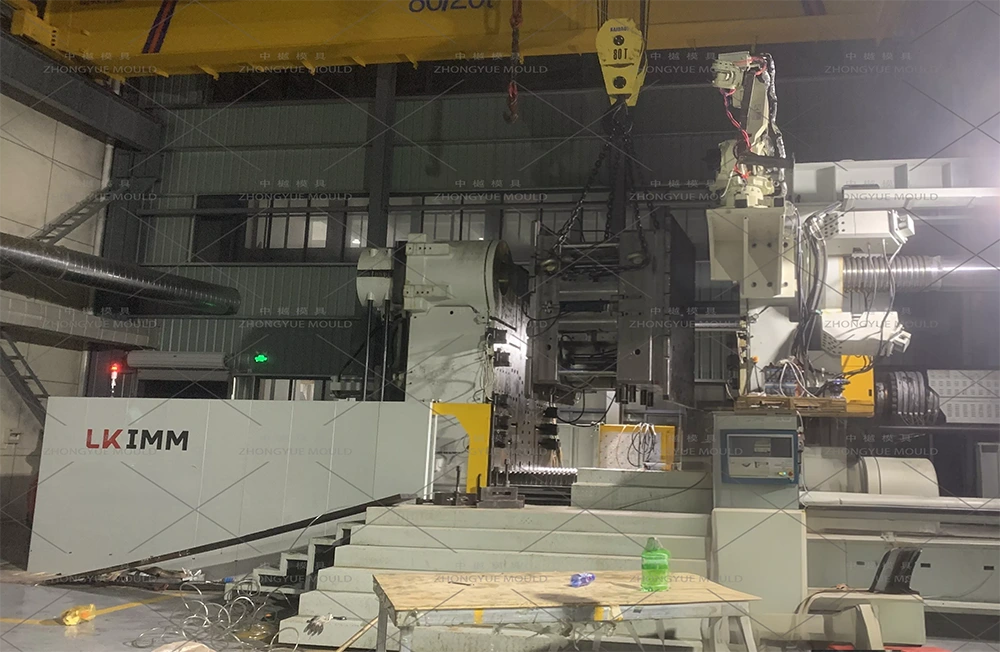

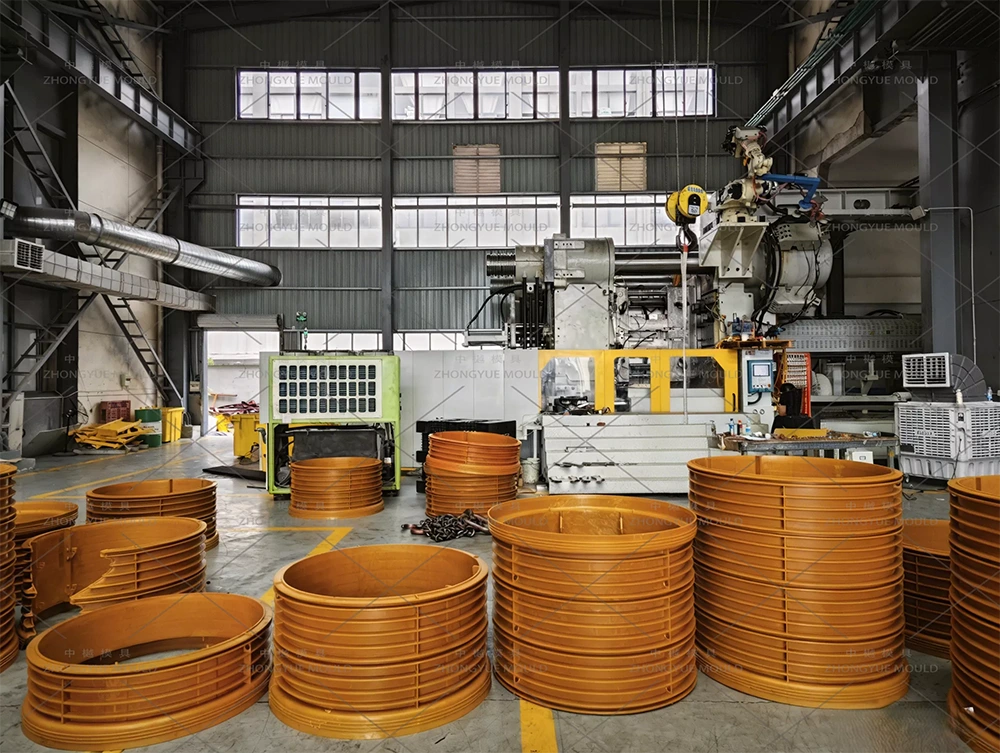

แพ็คเกจ QC แบบเต็ม – การตรวจสอบ CMM, ใบรับรองเหล็ก, วิดีโอทดลองใช้ T0 และรายงานมิติตัวอย่างก่อนจัดส่ง

ชิ้นส่วนอะไหล่และส่วนรองรับ – ซีลเสริม แผ่นกันสึก แถบทำความร้อน (หากหัวฉีดร้อน) การแก้ไขปัญหาระยะไกล

เริ่มโครงการแม่พิมพ์เพลาขยายท่อระบายของคุณ

ไม่ว่าคุณจะต้องการแม่พิมพ์เพลาท่อ PP DN1000 L=1000 มม. (หรือรุ่น 500/750 มม.) หรือชุดแม่พิมพ์ห้องตรวจสอบแบบเต็ม (ฐาน + เพลา + กรวย + ฝาครอบ) ทีมวิศวกรของเราพร้อมแล้ว
