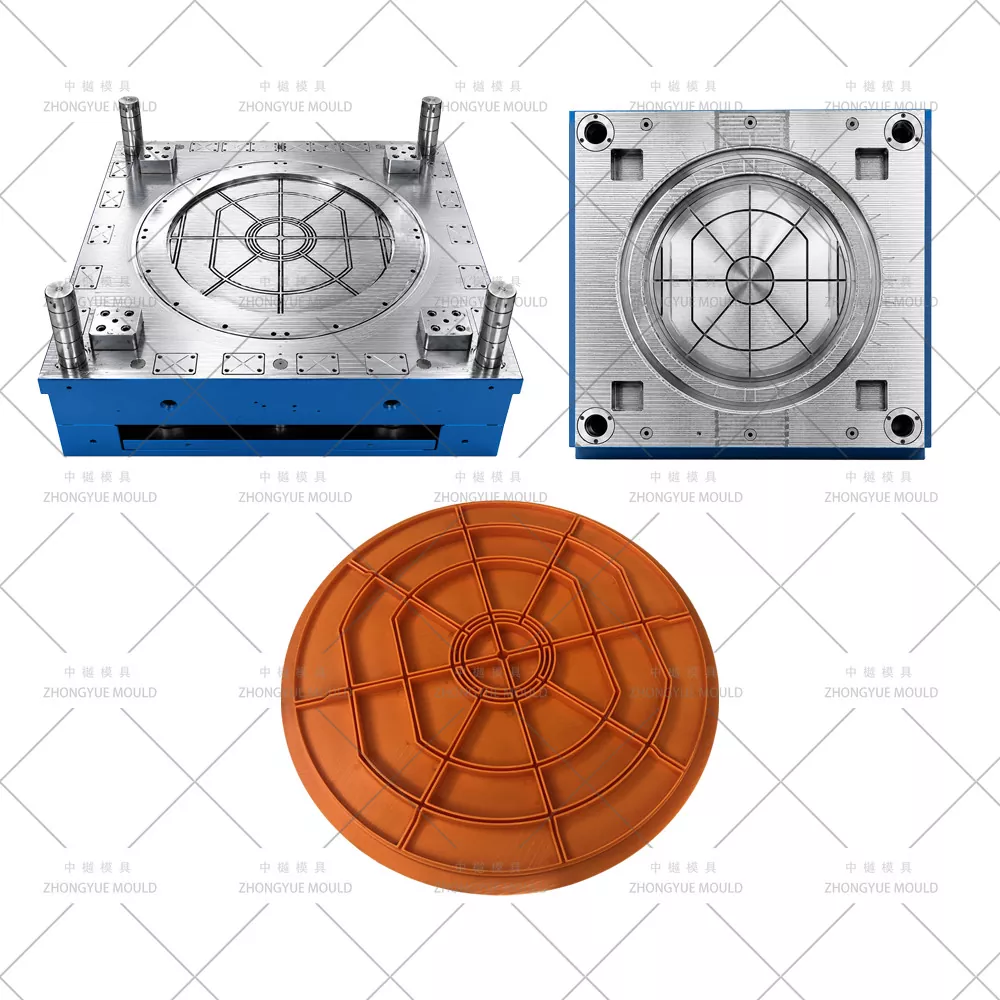

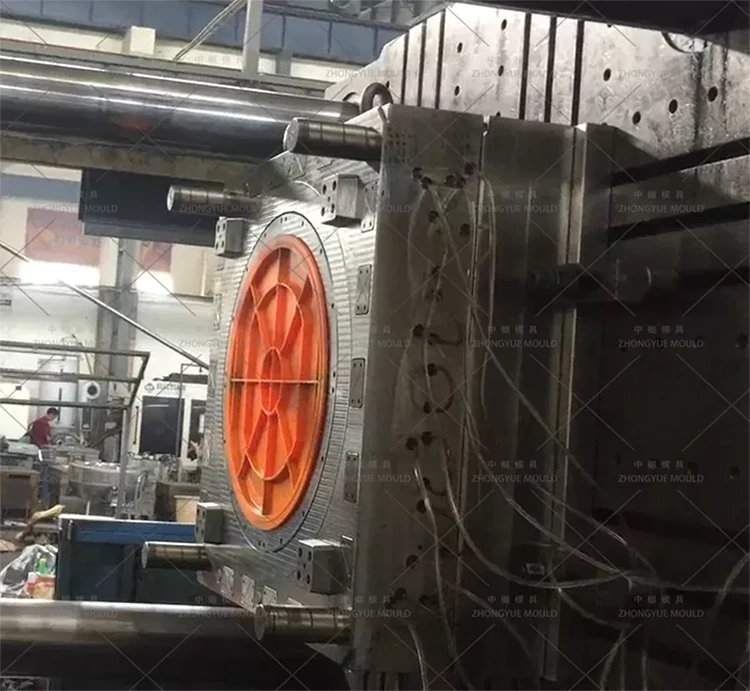

แม่พิมพ์ฝาท่อพลาสติก PP DN1000

แม่พิมพ์ฝาปิดท่อระบายพลาสติก PP - ฝาครอบห้องตรวจสอบ & แม่พิมพ์ฉีดเฟรมโดย ZHONGYUE MOLD

ในระบบห้องตรวจสอบพลาสติกที่สมบูรณ์ — ประกอบด้วยฐาน  → เพลาต่อขยาย → กรวยลดขนาด  → ฝาครอบและโครง  — ส่วนประกอบที่อยู่ด้านบนสุดจะต้องจัดให้มีทางเข้าออกแบบเดินบน / ขับผ่านได้อย่างปลอดภัย การปิดผนึกกันน้ำด้วยกรวยหรือเพลา พื้นผิวทางเดินกันลื่น และความเข้ากันได้กับช่องเปิดใสมาตรฐาน (Ø315 มม. / Ø450 มม. / Ø600 มม.)

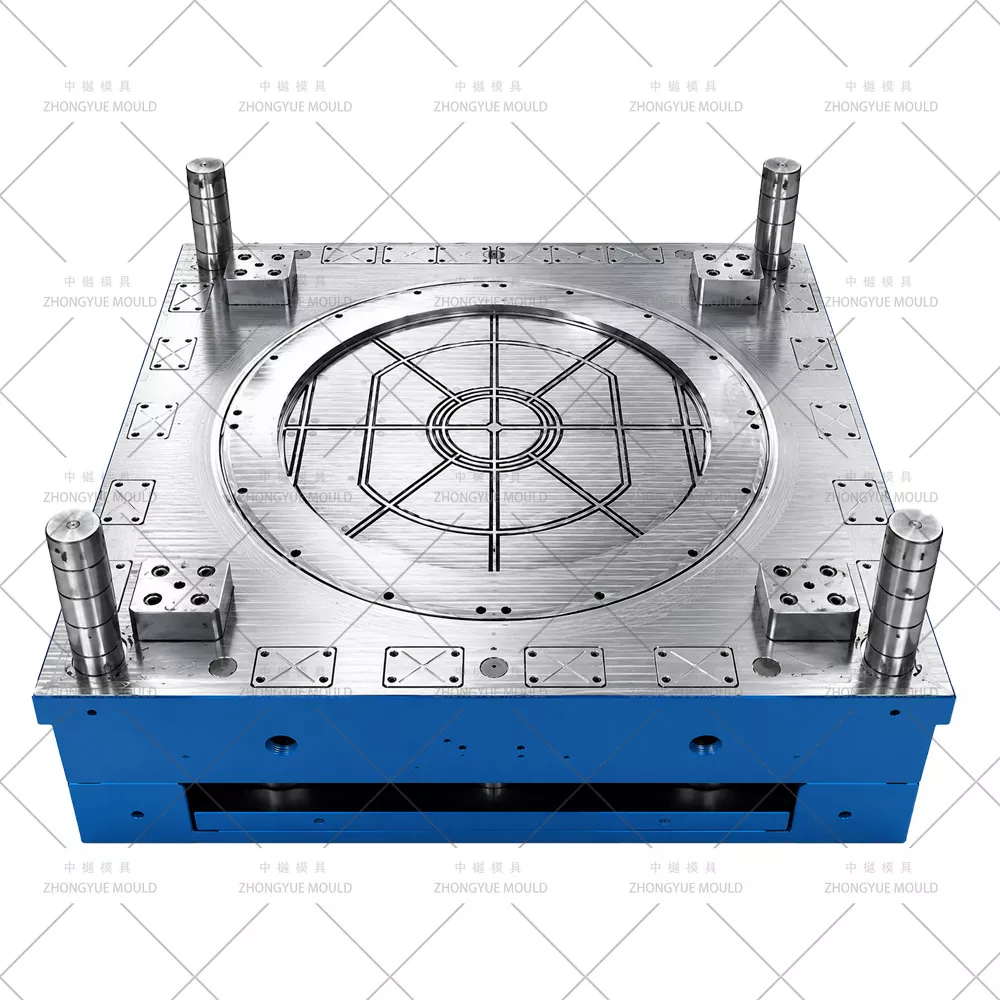

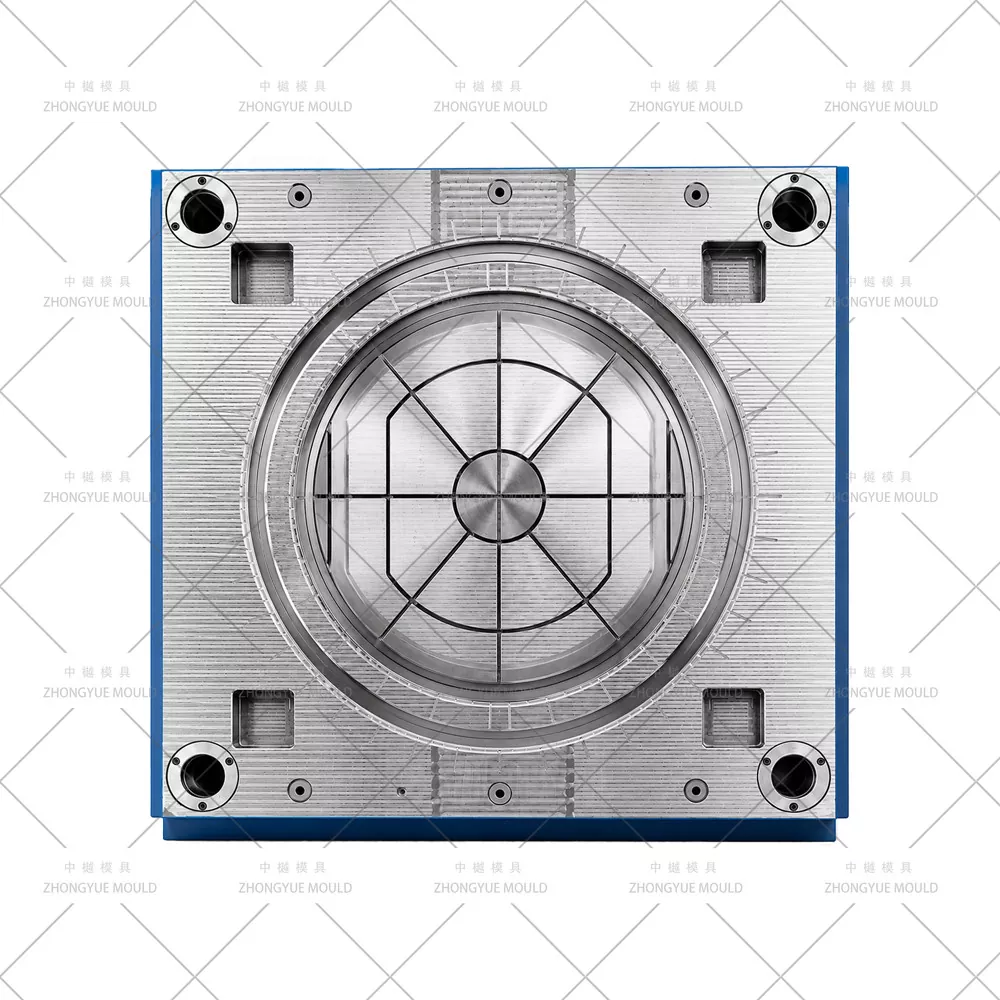

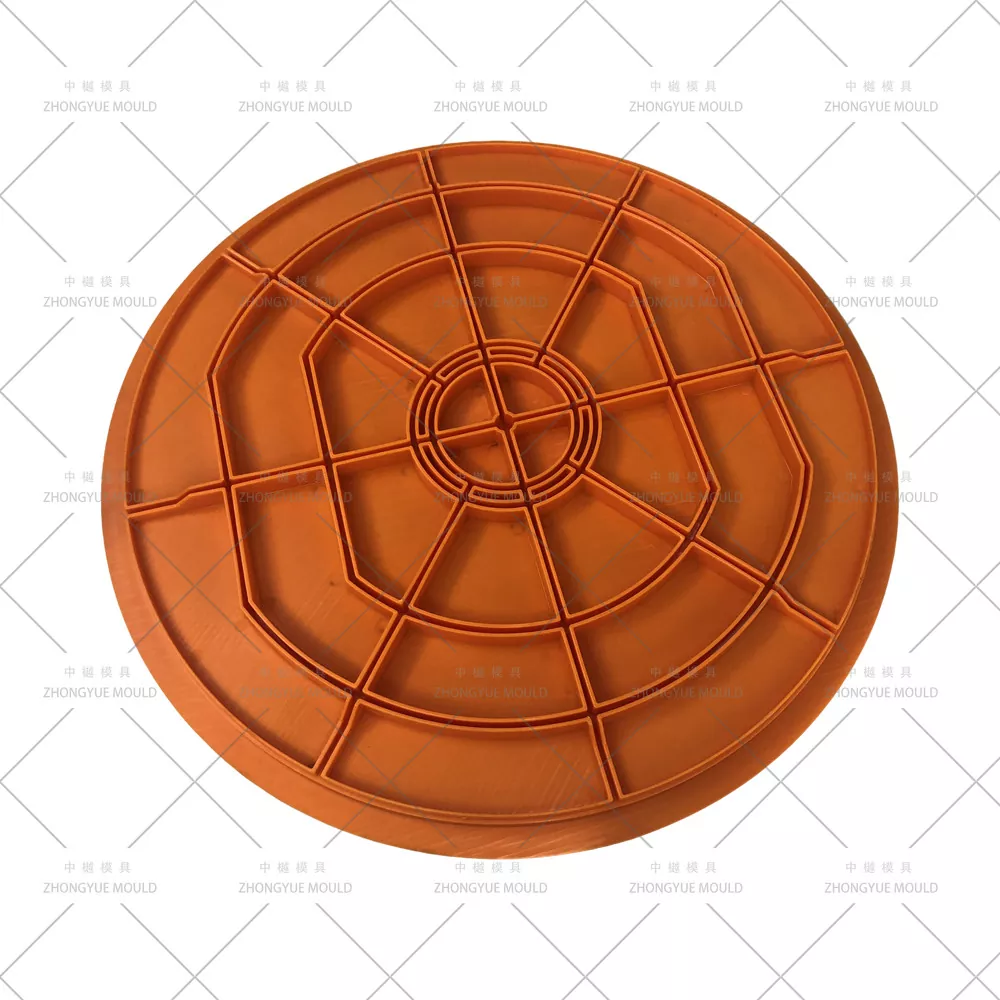

แม่พิมพ์ฝาปิดท่อระบายพลาสติก PP DN1000 เป็นเครื่องมือฉีดที่มีความแม่นยำซึ่งสร้างฝาปิด (บางครั้งมีช่องเสริมเหล็ก) และโครง PP ที่เข้ากัน (สี่เหลี่ยมจัตุรัสหรือกลม) จากโพลีโพรพีลีน (PP, MFI 2–6) ซึ่งมักจะมีรูปแบบการกันลื่นที่ขึ้นรูปในตัวและร่องซีล EPDM/โอริง ที่ ZHONGYUE MOLD (Huangyan ไท่โจว ประเทศจีน) เราผลิตแม่พิมพ์สำหรับฝาครอบห้องตรวจสอบที่เป็นไปตามมาตรฐาน EN 124 / EN 13598-2 — มีจำหน่ายสำหรับงานเบา (A15/B125) ไปจนถึงงานหนัก (C250/D400 พร้อมตัวเลือกการแทรกวัสดุคอมโพสิต/เหล็ก) — ออกแบบทางวิศวกรรมด้วยเหล็ก 718H ระบบระบายความร้อนแบบ baffled และช่องเคลือบกระจก/พื้นผิว

ข้อกำหนดแม่พิมพ์ท่อพลาสติก:

ข้อมูลจำเพาะทางเทคนิคทั่วไป - ฝาปิดท่อระบาย PP และแม่พิมพ์เฟรม

ทำให้โครงการ Plastic Manhole Mould ถัดไปของคุณสดใสขึ้น!

การกำหนดค่าฝาปิดท่อระบายและโครงร่างทั่วไป

หมายเหตุ: สำหรับระบบห้องตรวจสอบ DN1000 ฝาครอบทางเข้าโดยทั่วไปจะมีช่องเปิดใส Ø315 มม. หรือ Ø450 มม. (ติดตั้งที่ด้านบนของกรวย DN1000→DN450 หรืออะแดปเตอร์เพลา DN450) ไม่ใช่ฝาปิด Ø1000มม.

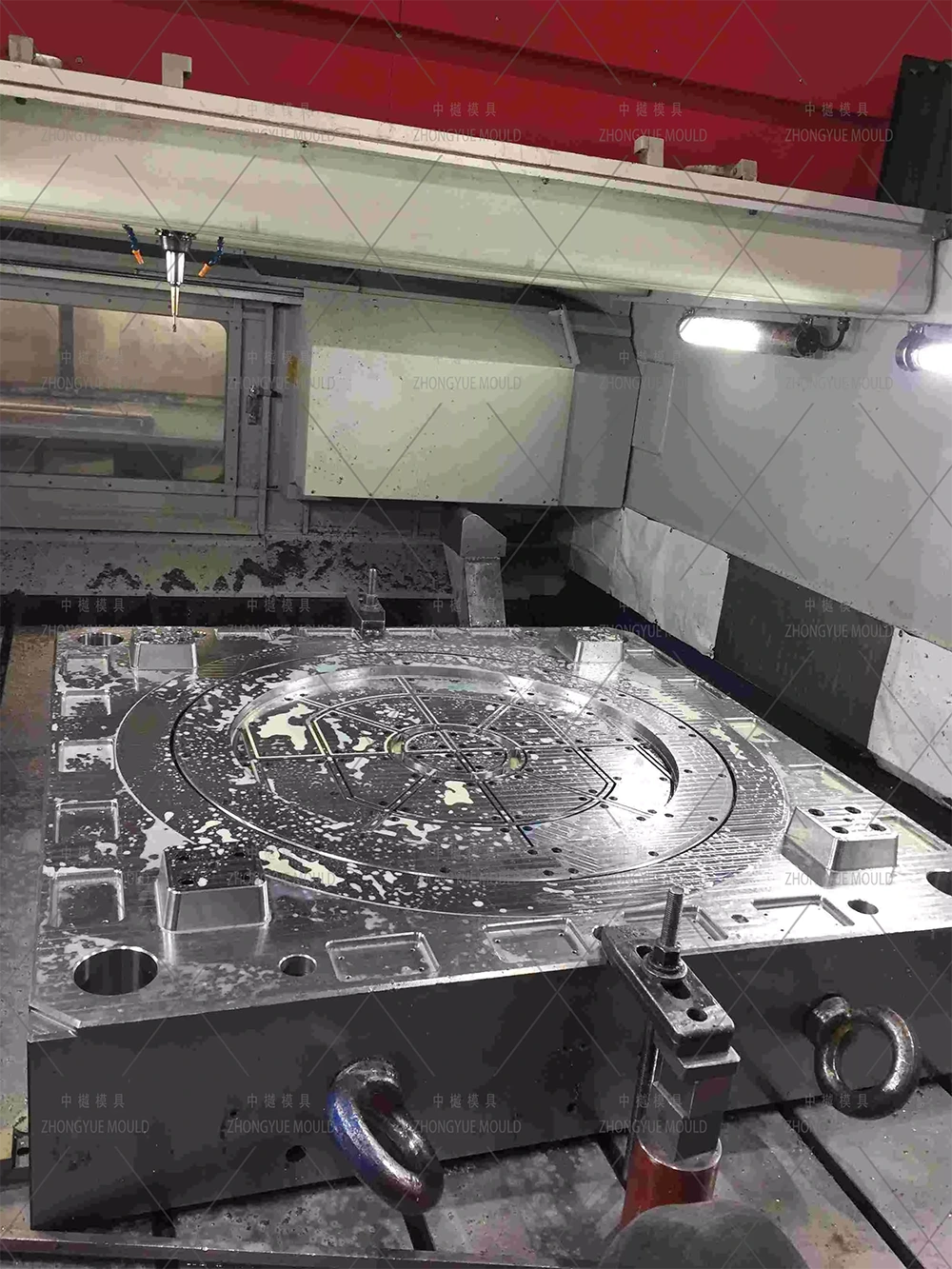

ZHONGYUE สร้างแม่พิมพ์ฝาปิดท่อระบายคุณภาพสูงได้อย่างไร

1 การเลือกเหล็ก – ปรับสมดุลการสึกหรอและต้นทุน

แม่พิมพ์ฝาครอบมีขนาดเล็กกว่าฐาน/เพลา แต่ต้องมีพื้นผิวที่ละเอียด:

อายุการใช้งานของแม่พิมพ์: 500,000 – 1,000,000 ช็อต

2. เพิ่มประสิทธิภาพการทำความเย็นและรอบเวลา

ฝาครอบ (ความหนา 5–12 มม.) และโครง (ผนัง 6–10 มม.) เย็นตัวค่อนข้างเร็ว แต่ร่องซีลและบานพับ/สลักหลักเป็นตัวดักความร้อน:

ท่อน้ำที่ยุ่งเหยิง + ท่อบับเบิ้ลในแกนเฟรมเพื่อการระบายความร้อนที่สม่ำเสมอ

แผ่นโพรงที่มีช่องน้ำแบบอนุกรม/ขนาน 15–20 มม. จากพื้นผิว

รอบเวลาโดยทั่วไป: 30–60 วินาที (ปก), 45–80 วินาที (เฟรมลึก)

3 พื้นผิว – พื้นผิวกันลื่นและยาขัดเงากระจก

ฝาครอบพื้นผิวสำหรับเดิน: พื้นผิวหิน EDM / พื้นผิวลายเพชร (Ra 3–6μm) ตามข้อกำหนดป้องกันการลื่นของ EN 124 - พื้นผิวแบบแกะสลักหรือแบบ EDM ในช่อง

ภายในเฟรมซ็อกเก็ต: เรียบ (Ra ≤ 0.8μm) เพื่อการซีล EPDM ที่ง่ายดาย

ตราสินค้า: โลโก้บริษัทแบบนูน/แกะลาย เครื่องหมายระดับการรับน้ำหนัก ("B125") มาตรฐาน (EN 124) — ทั้งหมดสลักไว้ในช่อง/ช่องที่ปิดด้านบน

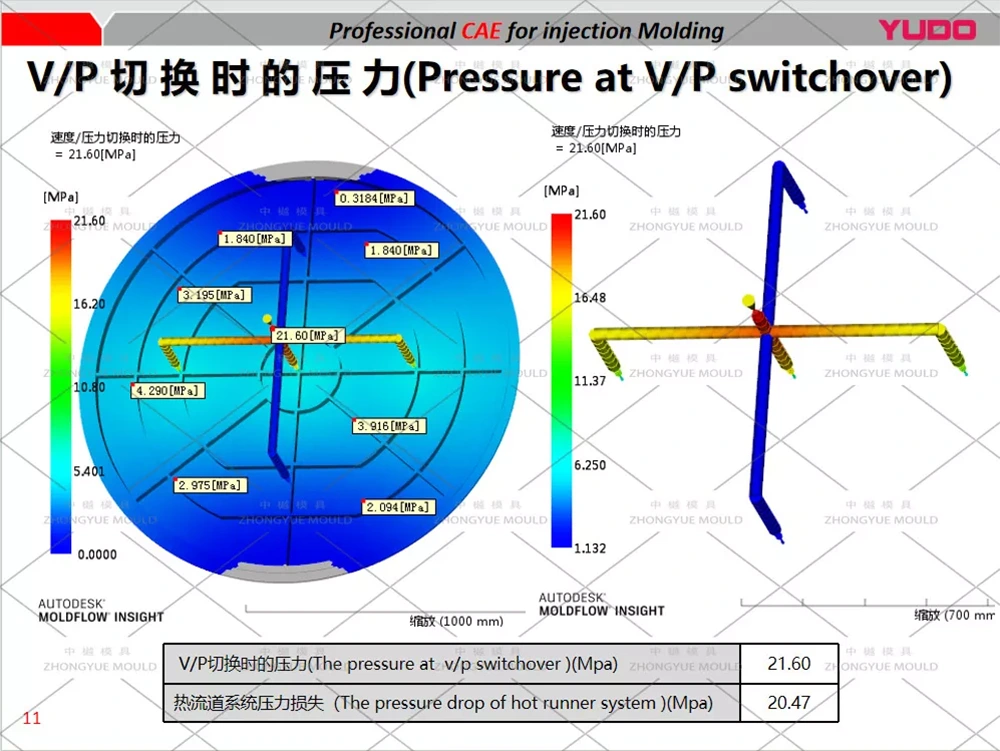

④ การกั้น การระบาย และการดีดออก

โดยปกติแล้วประตูพัดลมด้านข้างหรือประตูเหลื่อมขอบเพื่อเติมจากสเกิร์ตเฟรมหรือขอบฝาครอบ → หลีกเลี่ยงรอยเชื่อมบนพื้นผิวด้านบนกันลื่น

ช่องระบายอากาศที่โซนเติมสุดท้าย (ปุ่มบานพับ ช่องสลักล็อค) เพื่อป้องกันรอยไหม้

การดีดออกผ่านหมุดดีดตัวใต้หน้าแปลนเฟรม / ขอบฝาครอบ สามารถเลือกแผ่นเปลื้องผ้าสำหรับโครงได้

แม่พิมพ์ครอบครัวสองช่องเสริม (ฝาครอบ 1 ชิ้น + 1 กรอบในแม่พิมพ์เดียว) สำหรับชุดที่เข้าคู่กัน

⑤ การขึ้นรูปแบบแทรกเหล็ก / คอมโพสิตเสริม

สำหรับฝาครอบระดับ C250/D400: สามารถออกแบบแม่พิมพ์ได้ด้วยช่องวางเม็ดมีดโลหะ — แผ่นเสริมเหล็กที่วางด้วยตนเองหรือโดยหุ่นยนต์ก่อนปิด → ขึ้นรูปมากเกินไปด้วย PP

การใช้งานทั่วไป

การระบายน้ำของเทศบาลและที่อยู่อาศัย: ฝาครอบทางเข้า Ø315/Ø450 ในห้องตรวจสอบ (เข้ากันได้กับระบบ DN1000 ผ่านกรวย)

ถนนรถแล่นในประเทศ/ยานพาหนะขนาดเล็ก: โครง PP เกรด B125 พร้อมฝาปิดแบบมีพื้นผิว

พื้นที่ภูมิทัศน์ / เขตทางเท้า: A15 จัดประเภทผ้าคลุมน้ำหนักเบา

อุตสาหกรรม / ที่จอดรถ (พร้อมเม็ดมีดเหล็ก): ฝาเหล็กคอมโพสิต PP+เกรด C250 (ขึ้นรูปด้วยเครื่องมือที่สามารถขึ้นรูปเม็ดมีดได้)

เข้ากันได้กับ EN 124 / EN 13598-2 เมื่อผลิตด้วย PP ที่ผ่านการรับรองและการออกแบบซี่โครงที่เหมาะสม

ทำไมต้อง ZHONGYUE MOLD สำหรับแม่พิมพ์ฝาปิดท่อระบายของคุณ?

ความสามารถของระบบห้องตรวจสอบที่สมบูรณ์ – เราสร้างแม่พิมพ์สำหรับฐาน (2/3/4 ทิศทาง) + เพลา (250–1000 มม.) + กรวย + ฝาครอบและโครง — ครบวงจรสำหรับซัพพลายเออร์ระบบห้องตรวจสอบ

ความเชี่ยวชาญด้านพื้นผิว - รูปแบบป้องกันการลื่น EDM, การแกะสลักโลโก้, การตกแต่งภายในซ็อกเก็ตแบบขัดเงากระจก

Family Mold Option – Cover + Frame ในเครื่องมือเดียวเพื่อประหยัดเวลาในการเปลี่ยนเครื่องจักร

แพ็คเกจ QC แบบเต็ม – การตรวจสอบ CMM, ใบรับรองเหล็ก, วิดีโอทดลองใช้ T0 และรายงานตัวอย่างก่อนจัดส่ง

ชิ้นส่วนอะไหล่และการสนับสนุน – หมุดดีดตัวพิเศษ ซีล แถบทำความร้อน (หากหัวฉีดร้อน) การแก้ไขปัญหาระยะไกล

ทำชุดแม่พิมพ์ห้องตรวจสอบของคุณให้สมบูรณ์

จับคู่ฝาปิดท่อระบาย PP และแม่พิมพ์กรอบนี้กับ:

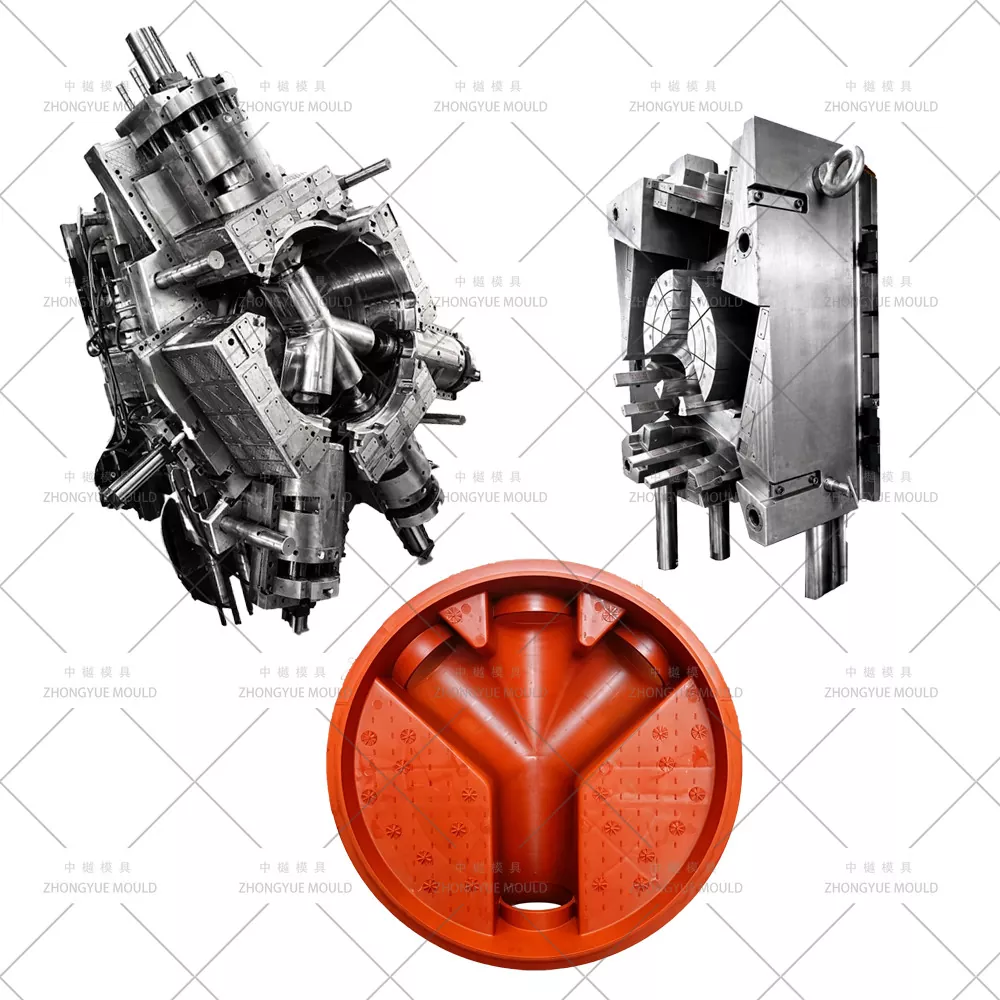

[แม่พิมพ์ฐานท่อระบายน้ำ 4 ทางพลาสติก PP DN1000]

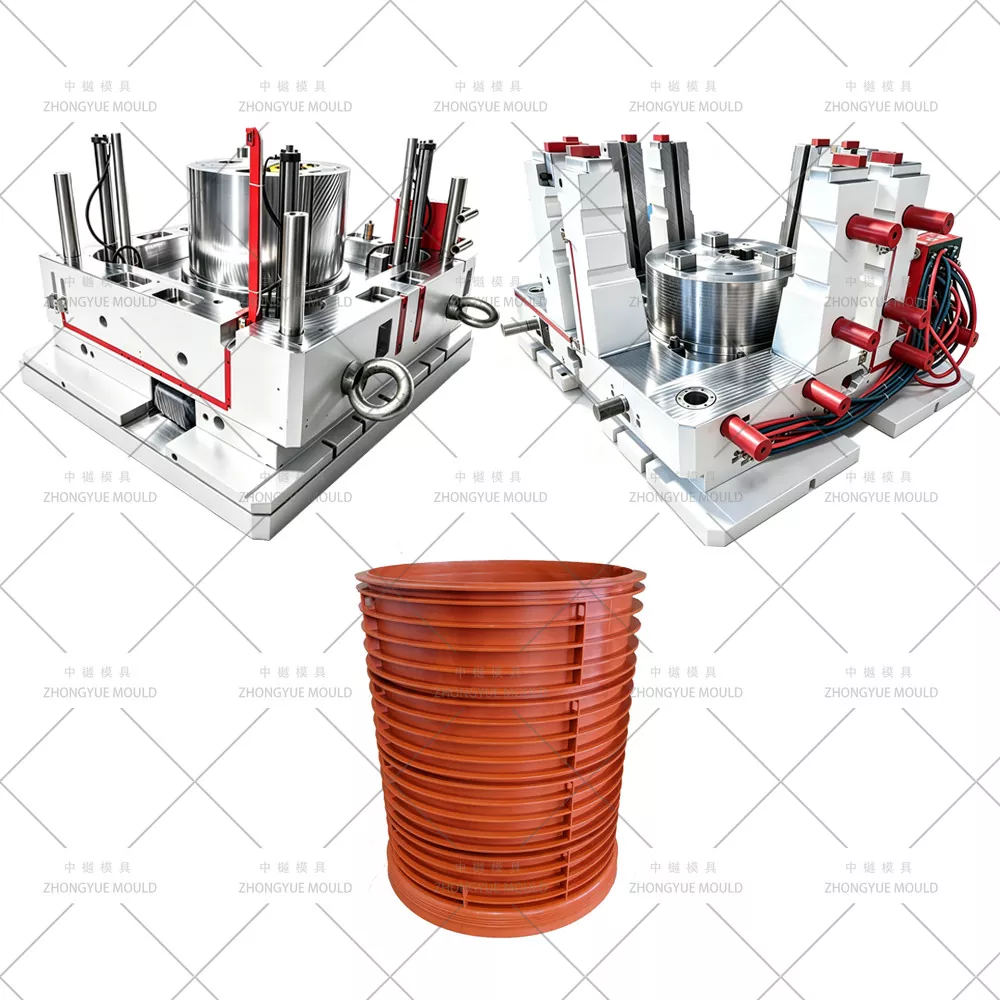

[แม่พิมพ์เพลาขยายท่อระบายน้ำพลาสติก PP DN1000 L = 1,000 มม.]

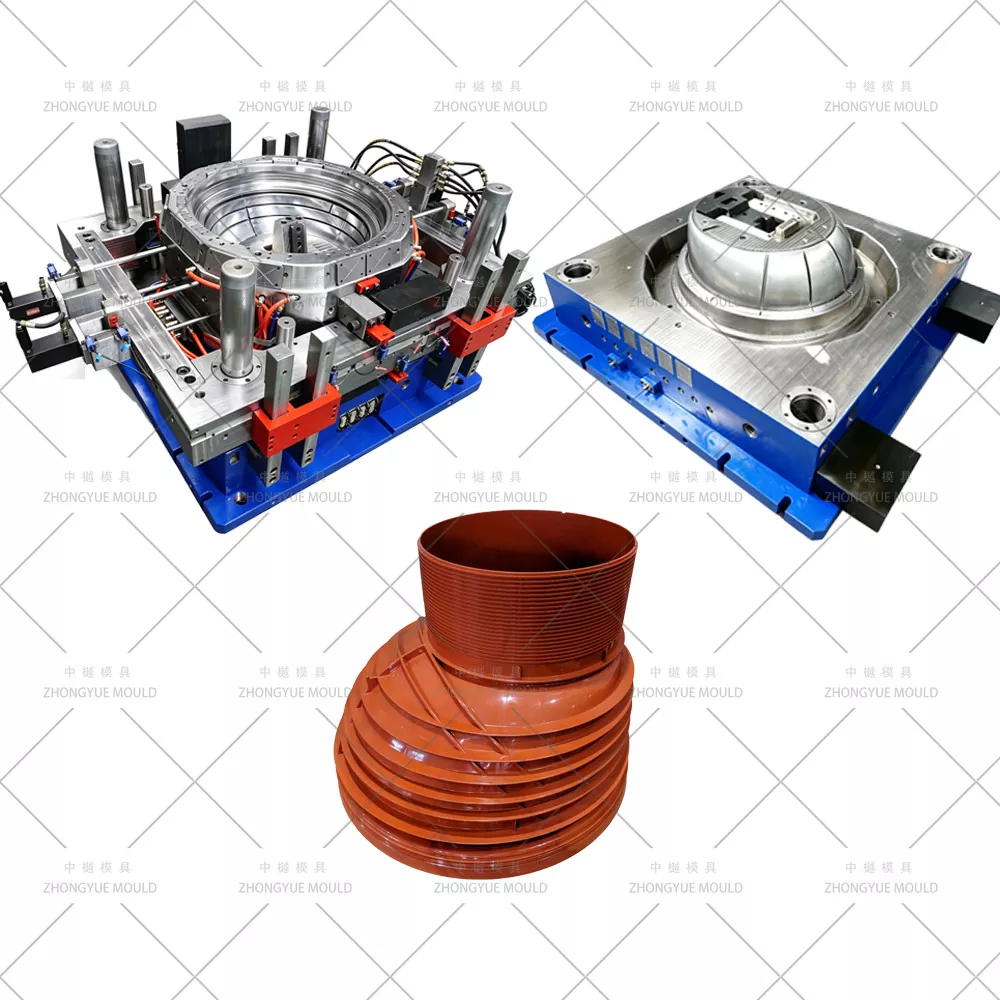

[แม่พิมพ์กรวยท่อระบายน้ำพลาสติก PP DN1000 DN1000→DN450/DN600]
