แม่พิมพ์ฐาน 4 ทิศทางแบบพลาสติก PP DN1000

พลาสติก PP DN1000 Manhole 4-Way Base Mold – แม่พิมพ์ฐานห้องตรวจสอบโดย ZHONGYUE MOLD

เครือข่ายการระบายน้ำและท่อระบายน้ำใต้ดินอาศัยห้องตรวจสอบพลาสติกในการเข้าถึง ทำความสะอาด และบำรุงรักษา ส่วนประกอบที่สำคัญที่สุดคือฐานท่อระบาย ซึ่งโดยทั่วไปจะเป็นฐานขึ้นรูป PP หรือ PE เส้นผ่านศูนย์กลางขนาดใหญ่พร้อมแท่นรอง (ช่องไหล) และช่องเปิดทางเข้า/ทางออกแบบซ็อกเก็ตสำหรับเชื่อมต่อท่อระบายน้ำทิ้ง DN150–DN600

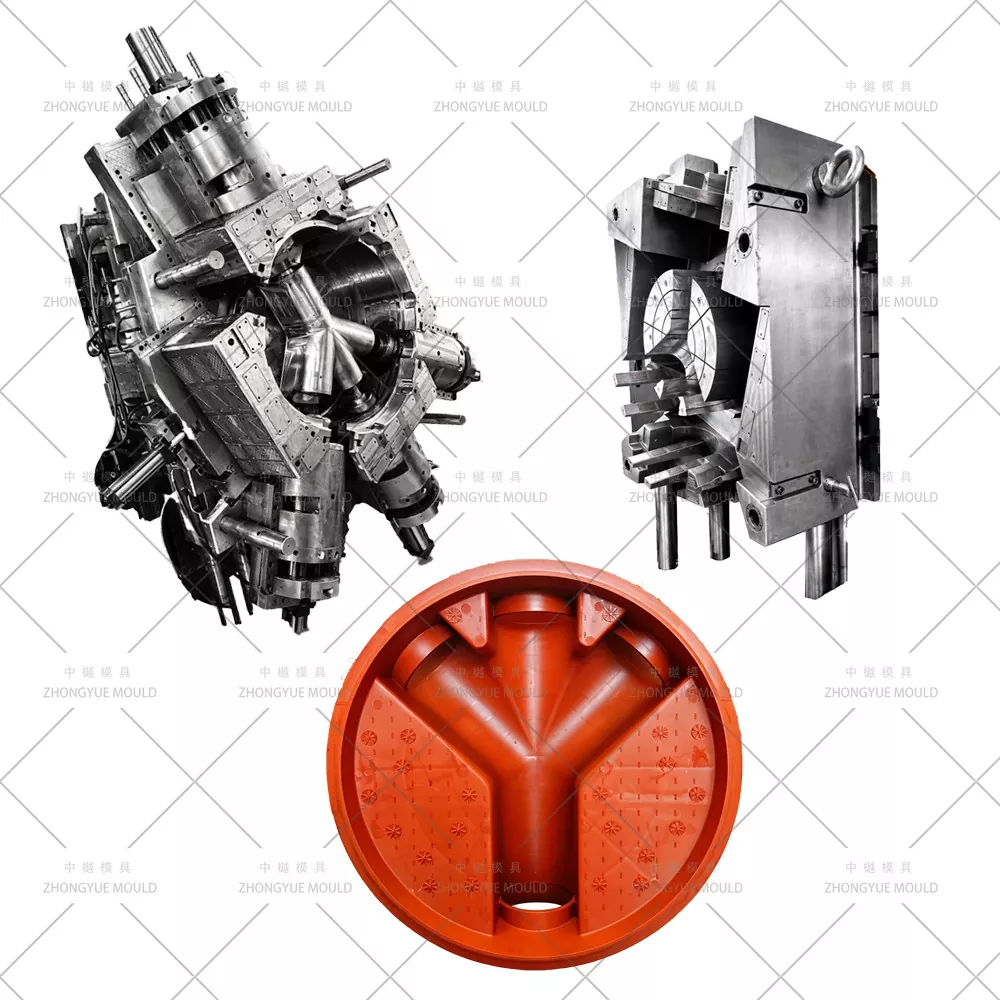

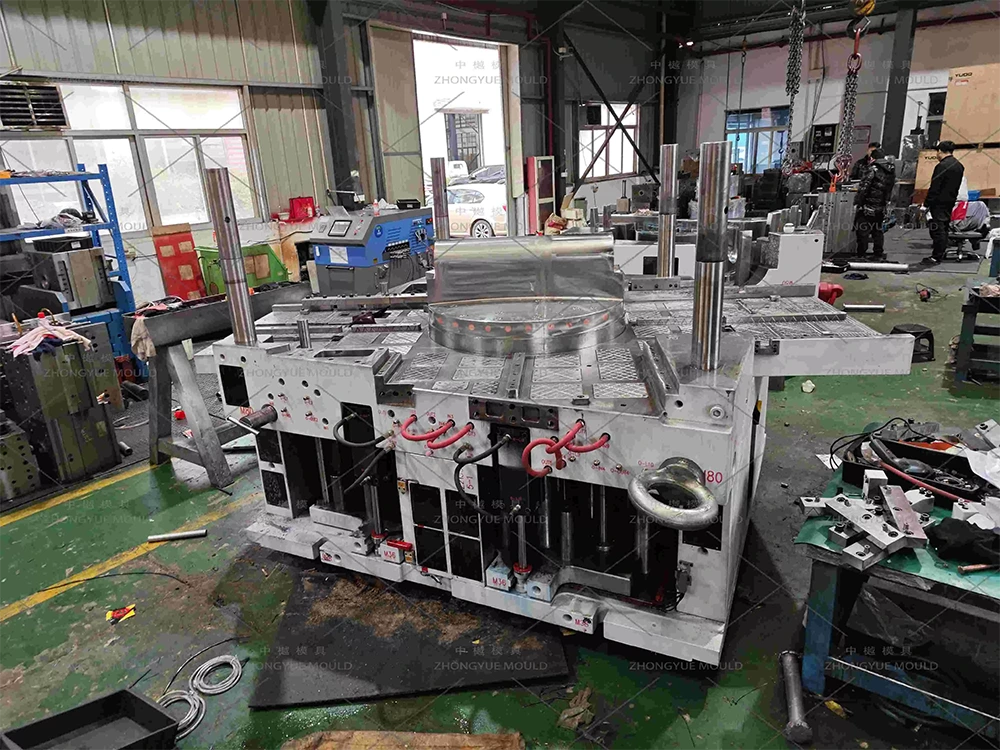

แม่พิมพ์ฐาน 4 ทางแบบท่อระบายพลาสติก PP DN1000 เป็นเครื่องมือฉีดขนาดใหญ่ที่มีความแม่นยำซึ่งสร้างฐานที่มีเส้นผ่านศูนย์กลางภายใน Ø1000 มม. พร้อมช่องเสียบท่อสี่ทิศทาง ม้านั่งแบบหล่อในตัว และโครงสร้างซี่โครงที่ดึงลึก ที่ ZHONGYUE MOLD (Huangyan, Taizhou, China) เรามีประสบการณ์อย่างกว้างขวางในการออกแบบและสร้างแม่พิมพ์ฐานห้องท่อระบายน้ำสำหรับ PP (การหดตัว ~ 1.6–1.8%) โดยมีการดึงแกนไฮดรอลิก 4 ด้าน การระบายความร้อนแบบโพรงลึก และโครงสร้างบล็อกแทรกเสริมเพื่อให้มั่นใจในความแม่นยำของมิติและอายุการใช้งานของแม่พิมพ์ที่ยาวนาน

ข้อกำหนดแม่พิมพ์ท่อพลาสติก:

ข้อมูลจำเพาะทางเทคนิคทั่วไป - PP DN1000 แม่พิมพ์ฐานท่อระบาย 4 ทาง

ทำให้โครงการ Plastic Manhole Mould ถัดไปของคุณสดใสขึ้น!

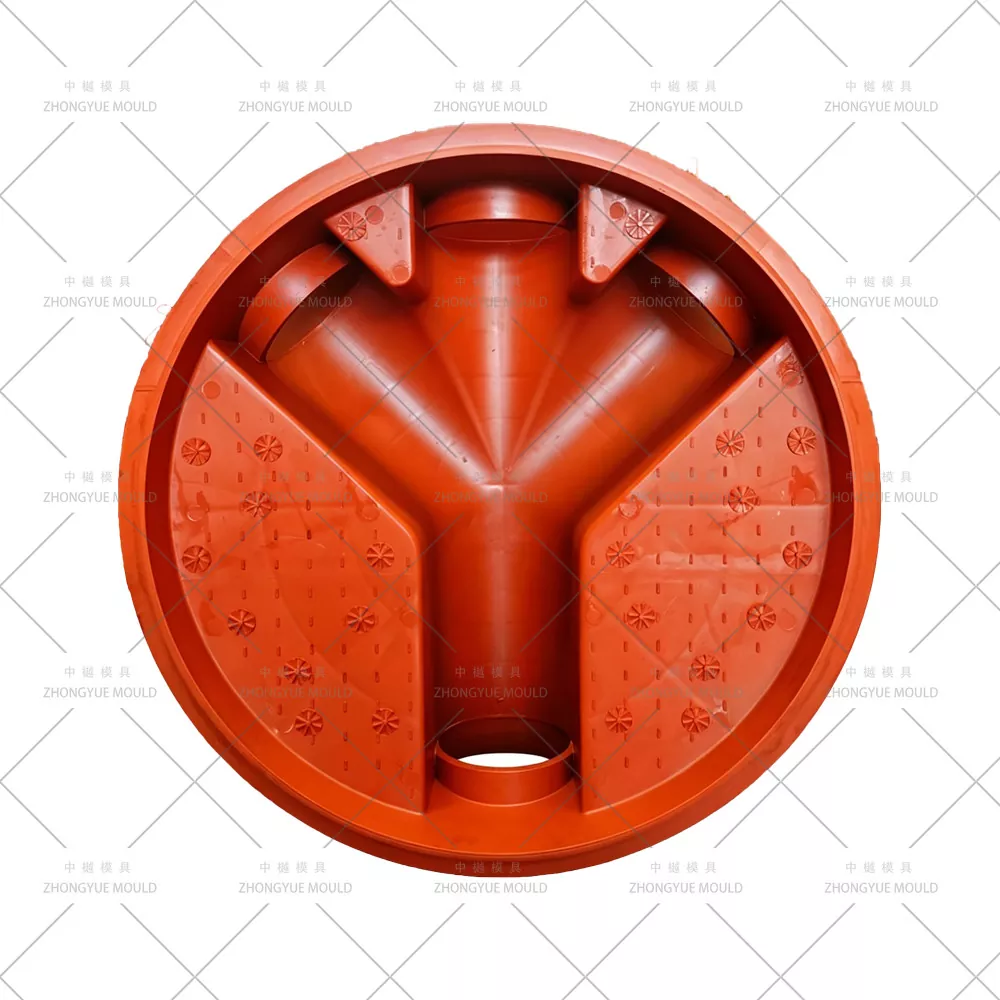

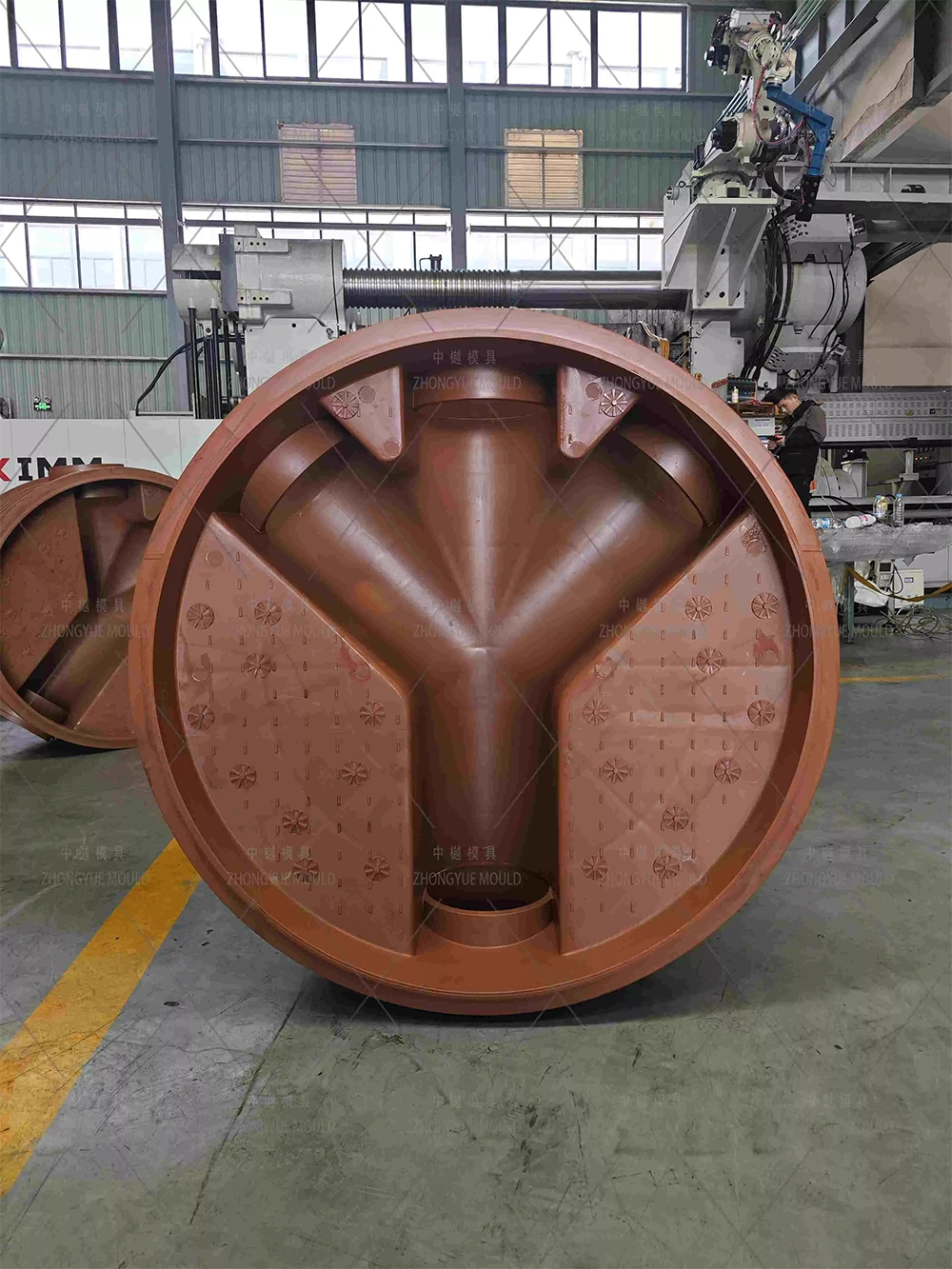

ฐานท่อระบายน้ำ 4 ทาง PP DN1000 คืออะไร?

เส้นผ่านศูนย์กลางฐาน: ภายใน Ø1000มม. (Ø ด้านนอกโดยทั่วไป ~ 1140–1200 มม. ขึ้นอยู่กับความหนาของผนัง)

รูปแบบ: 4-Way = 1 Inlet + 1 Outlet (ตรงกันข้าม) + 2 Side Branches (สามารถเป็นปลั๊กเปล่าได้ที่ไซต์งาน); ซ็อกเก็ตเป็นไปตามมาตรฐาน EN 13598-2 / DIN 19535

ขนาดซ็อกเก็ตท่อ: โดยปกติ DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 สามารถกำหนดค่าได้ผ่านวงแหวนเม็ดมีดที่แลกเปลี่ยนได้

วัสดุ: โพรพิลีนบริสุทธิ์หรือรีไซเคิล (PP) — ทนสารเคมี น้ำหนักเบา อายุการใช้งานยาวนาน (>50 ปีใต้ดิน)

การวางแนว: ช่องการไหลแบบหล่อขึ้นรูป (บ่อ/ม้านั่ง) เพื่อควบคุมน้ำทิ้งไปยังทางออก - อาจเป็นรัศมีเรียบหรือแบบเรียบต่อการออกแบบก็ได้

ZHONGYUE สร้างแม่พิมพ์ฐานท่อระบายคุณภาพสูงได้อย่างไร

1. การดึงแกนไฮดรอลิก 4 ด้านสำหรับซ็อคเก็ตท่อ

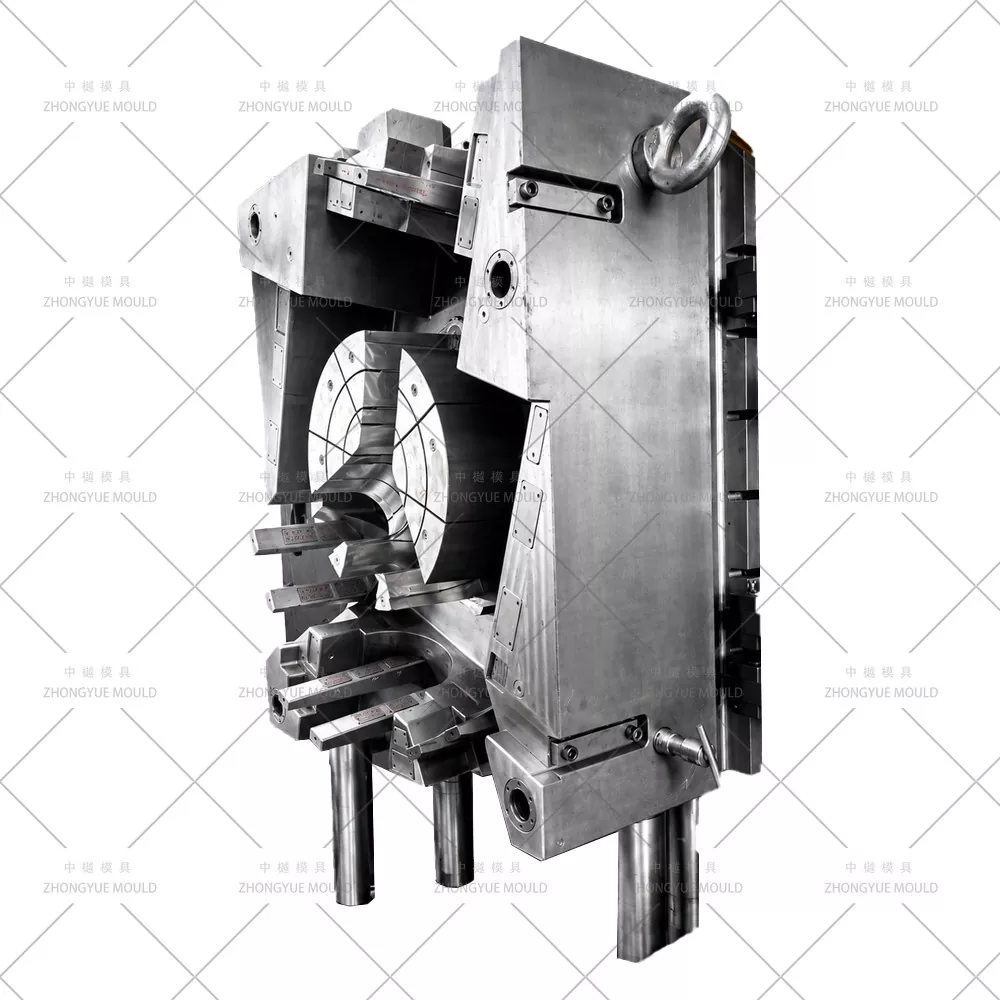

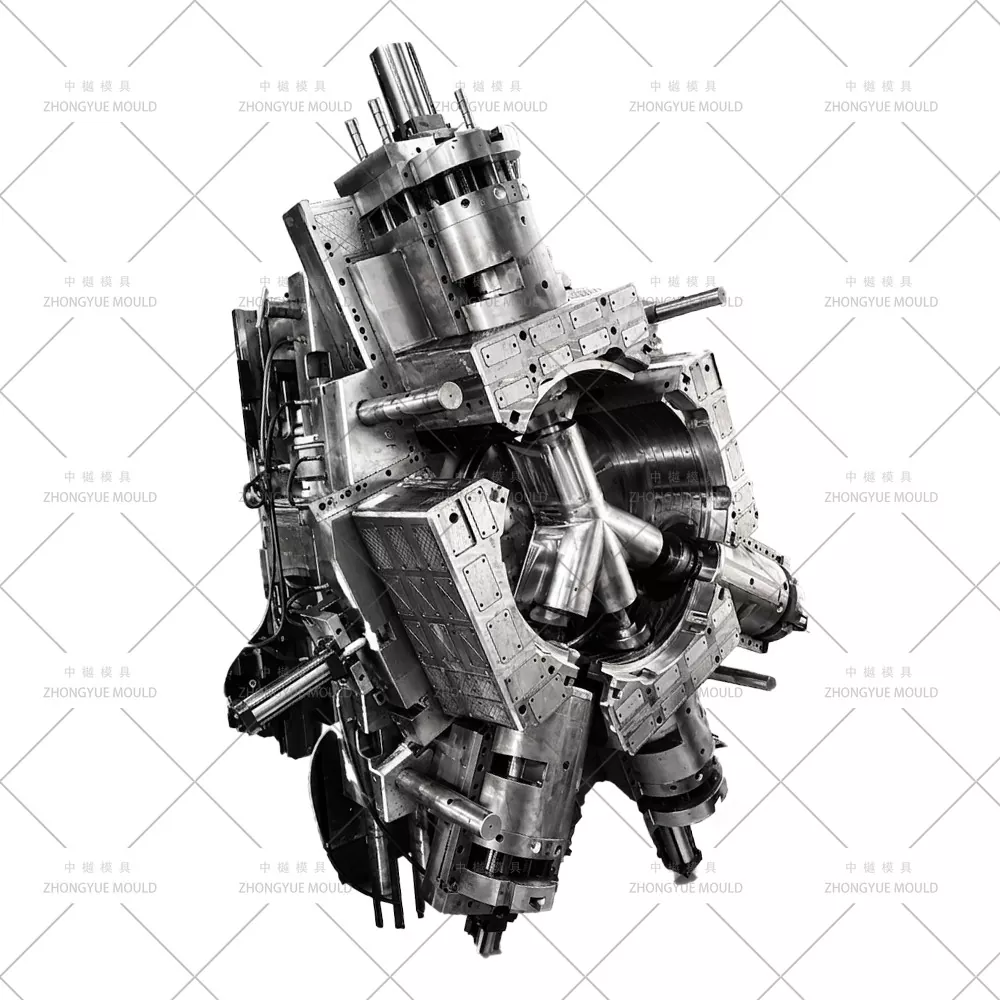

คุณลักษณะที่กำหนดของแม่พิมพ์ฐาน 4 ทางแบบท่อระบายพลาสติก PP DN1000 คือแกนด้านข้างขนาดใหญ่สี่แกนที่สร้างซ็อกเก็ต/ระฆังของท่อ

แกนซ็อกเก็ตแต่ละแกนทำงานโดยกระบอกไฮดรอลิกอิสระ (หรือตัวยกมุมขนาดใหญ่สำหรับซ็อกเก็ตแบบตื้น) พร้อมด้วยสวิตช์จำกัดความปลอดภัยแบบอินเตอร์ล็อค ป้องกันการปิดแม่พิมพ์หากแกนใดๆ ไม่ได้ดึงกลับ/ขั้นสูงจนสุด

มุมร่างของซ็อกเก็ตได้รับการคำนวณอย่างแม่นยำ (โดยทั่วไปคือ 1°–2°) ด้วยหมุด/ปลอกแกนชุบโครเมียมเพื่อการถอดออกที่ราบรื่นและอายุการใช้งานยาวนาน

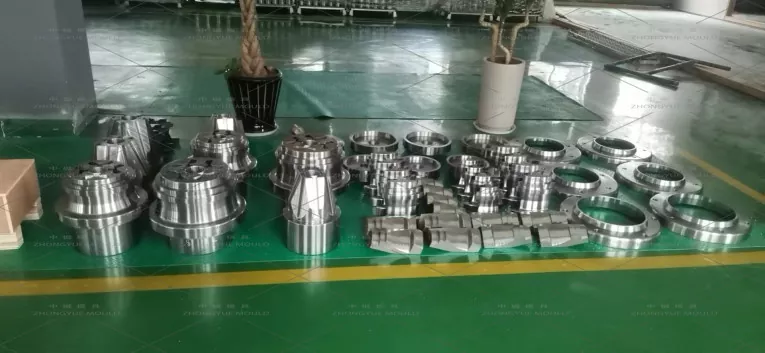

แหวนเม็ดมีดแบบถอดเปลี่ยนได้ช่วยให้ใช้ท่อที่มีเส้นผ่านศูนย์กลางต่างกันได้ (DN150–DN600) โดยไม่ต้องตัดเฉือนแกนทั้งหมดใหม่ ซึ่งช่วยประหยัดต้นทุนสำหรับซัพพลายเออร์ระบบแชมเบอร์

Cooling การทำความเย็นแบบช่องลึกและโครงสร้างแบบแทรกบล็อก

ฐานท่อระบายมีผนังหนา (8–15 มม.) และการดึงลึก — การระบายความร้อนเป็นสิ่งสำคัญสำหรับรอบเวลา (โดยทั่วไปคือ 120–200 วินาที)

แกนหลัก: แผ่นกั้นที่เจาะลึก + ท่อบับเบิ้ลไปจนถึงด้านล่างของแกนลึกเพื่อการระบายความร้อนที่สม่ำเสมอ

โพรง (เปลือกนอก): ท่อน้ำที่เชื่อมต่อแบบอนุกรมซึ่งมีระยะห่างเพียงพอ BeCu (เบริลเลียมคอปเปอร์) แทรกที่บริเวณซี่โครง/ม้านั่งหนาเพื่อลดจุดร้อน

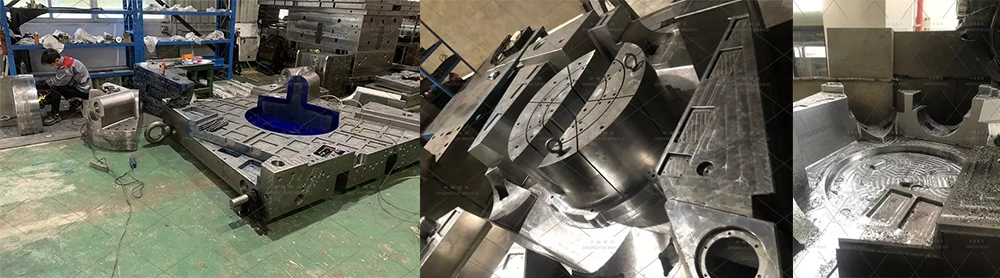

ตัวแม่พิมพ์แบ่งออกเป็นบล็อกเม็ดมีดที่กลึงด้วยความแม่นยำสำหรับการประมวลผล CNC/EDM แบบขนาน → เวลาในการผลิตสั้นลง ~40% บำรุงรักษา/เปลี่ยนในอนาคตได้ง่ายขึ้น

3 การเลือกเหล็ก – ความทนทานสำหรับเครื่องมือรูปแบบขนาดใหญ่

④ รายละเอียดการดีดออกและม้านั่ง

แผ่นดีดตัวขนาดใหญ่ที่มีหมุด/ปลอกดีดตัว 30–60+ วางอยู่ใต้โครงม้านั่งและหน้าแปลนส่วนต่อพ่วง

แหวนเปลื้องผ้าที่เป็นอุปกรณ์เสริมสำหรับการดีดหน้าแปลนด้านบนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

พื้นผิวโต๊ะแบบหล่อขึ้นรูปได้รับการขัดเงา/ควบคุมพื้นผิวตามมาตรฐาน EN เพื่อประสิทธิภาพการไหล

⑤ นักวิ่งและประตู

โดยทั่วไปแล้วป่วงด้านเดียวหรือสองด้าน + ประตูพัดลม / ประตูทับซ้อนเนื่องจากมีชิ้นส่วนขนาดใหญ่ การออกแบบบางแบบใช้หัวฉีดร้อน (ประตูวาล์วต่อเนื่อง) เพื่อความสมดุลของการเติมแบบหลายเกตบนฐานที่มีขนาดใหญ่มาก

บ่อน้ำทากเย็นและช่องระบายก๊าซที่ออกแบบตามแนวแยกและปลายสุดของม้านั่งเพื่อหลีกเลี่ยงรอยไหม้ในช่องลึก

การใช้งานทั่วไป

ท่อระบายน้ำทิ้งเทศบาลและการระบายน้ำจากพายุ: ห้องตรวจสอบ DN1000 สำหรับการพัฒนาที่อยู่อาศัย/เชิงพาณิชย์

การระบายน้ำริมถนนและทางอุตสาหกรรม: ด้วยอะแดปเตอร์ฝาปิดสำหรับงานหนัก เข้ากันได้กับฝาปิดท่อระบายน้ำ D400/F900

โรงบำบัดน้ำเสีย: ห้องเข้าถึงสำหรับสถานีสูบน้ำและถังตกตะกอน

ระบบการเก็บน้ำฝน: เป็นหลุมจับ / ฐานตกตะกอนก่อนการกรอง

เข้ากันได้กับ EN 13598-2, DIN 19535 และข้อกำหนดเฉพาะที่สำคัญของเทศบาลเมื่อผลิตด้วยวัสดุ PP ที่ผ่านการรับรอง

ทำไมต้อง ZHONGYUE MOLD สำหรับแม่พิมพ์ฐานท่อระบายของคุณ?

ประสบการณ์ในช่องขนาดใหญ่ที่ได้รับการพิสูจน์แล้ว – ฐานท่อระบาย (Ø315–Ø1200) เพลา กรวย และโครงฝาครอบที่จำหน่ายให้กับยุโรป เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง

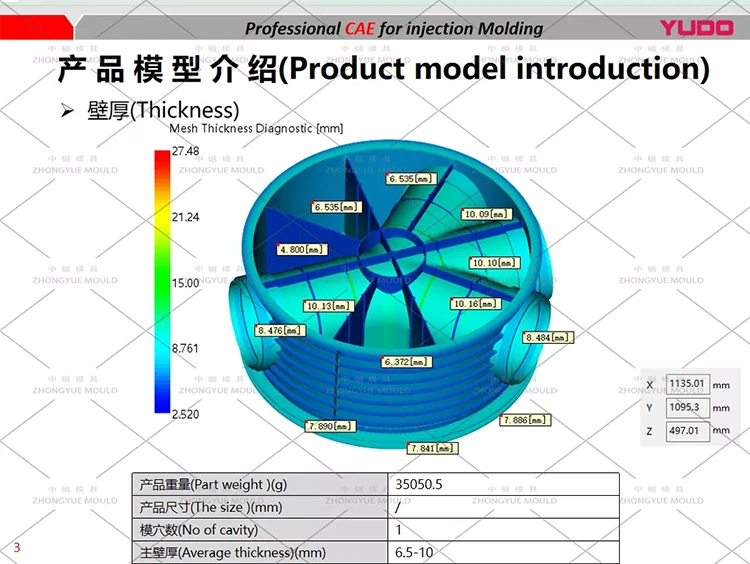

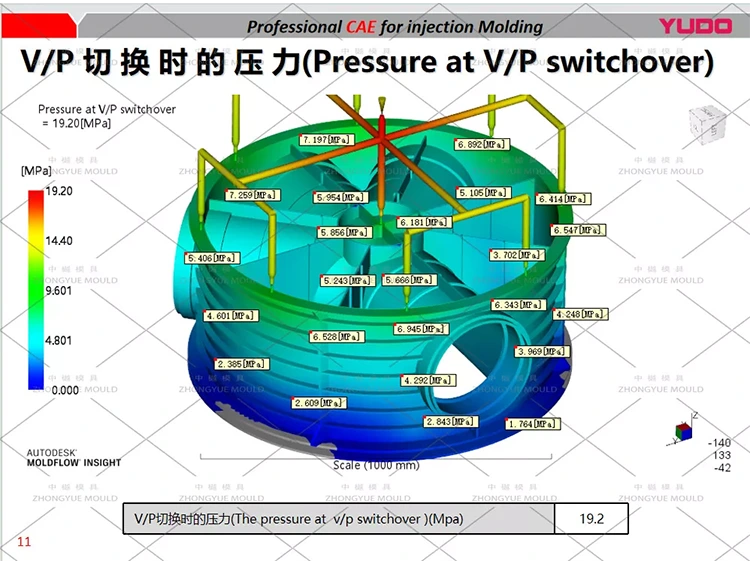

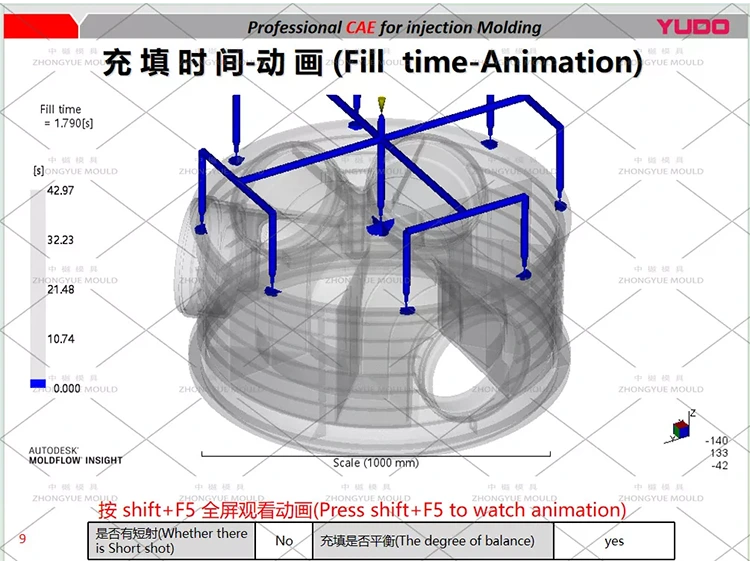

Moldflow & DFM ก่อนการตัดเหล็ก – ตรวจสอบรูปแบบการเติม ความเสี่ยงต่อการเกิดรอยจม และความสม่ำเสมอในการระบายความร้อนก่อนการตัดเฉือน

การตัดเฉือนแบบขนานแบบ Insert-Block – ลดเวลาการส่งมอบ ~40%; ลดความยุ่งยากในการตกแต่งใหม่ในอนาคตของส่วนแกน/โพรงที่สึกหรอ

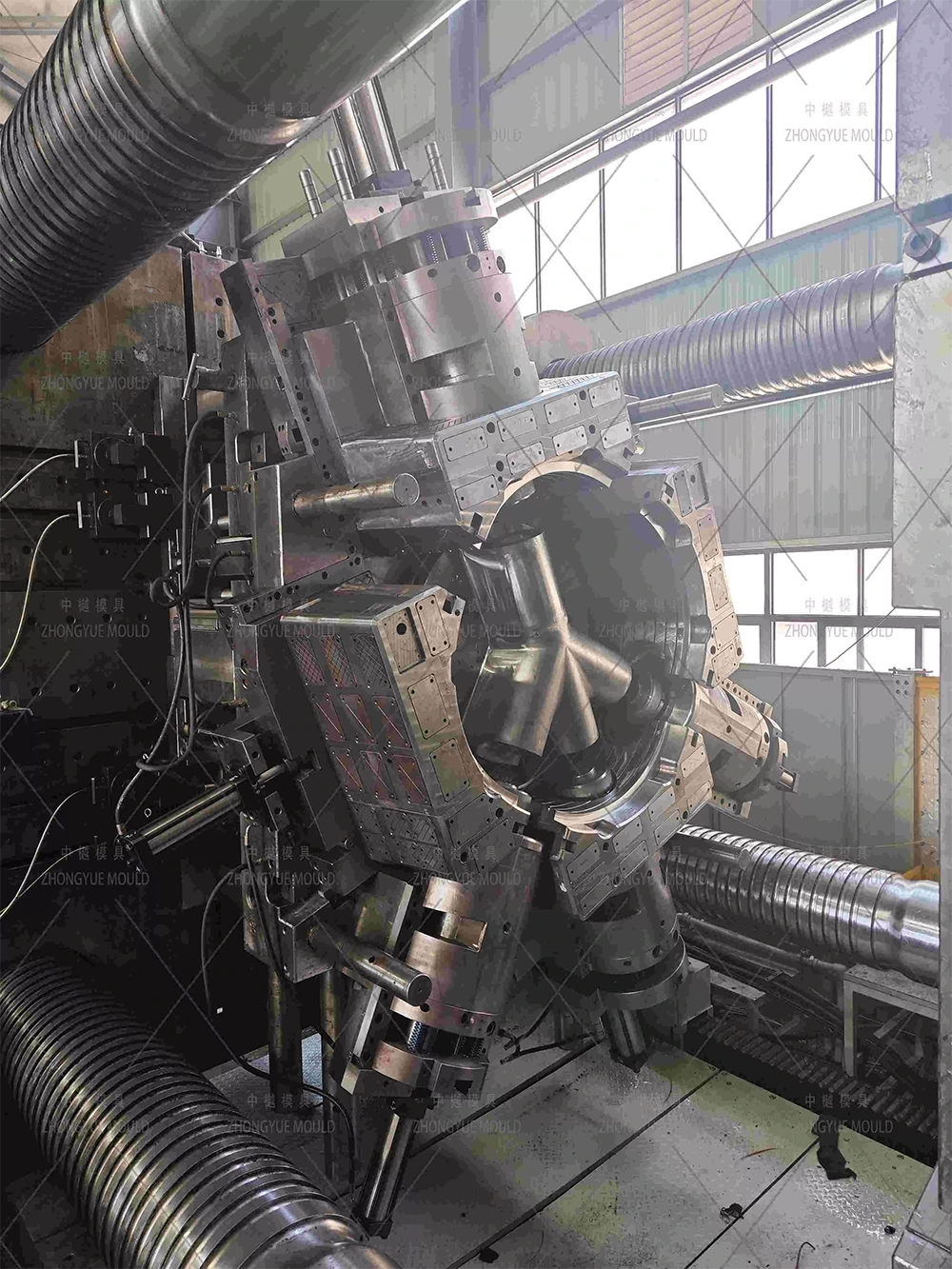

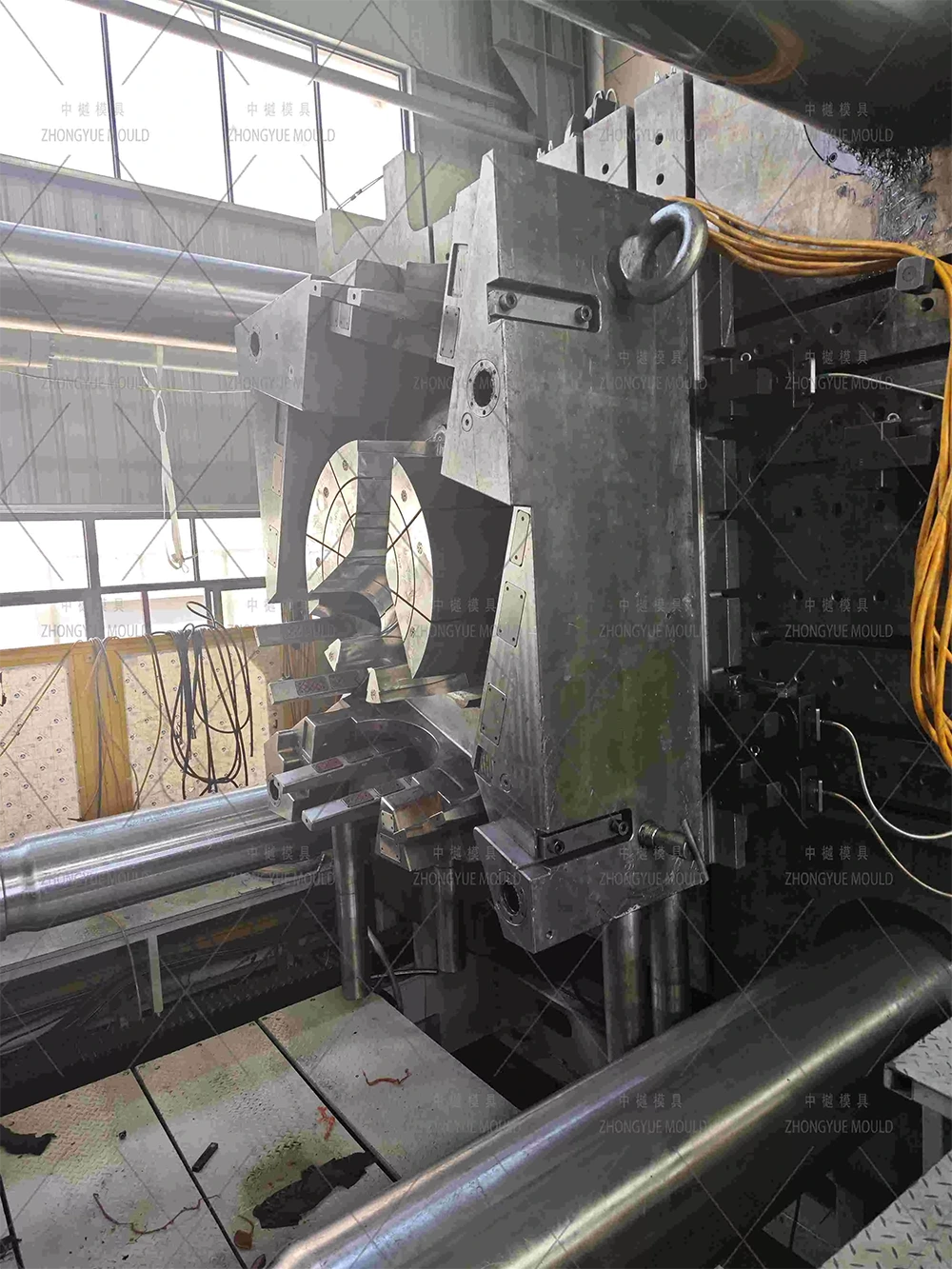

แพ็คเกจ QC แบบเต็ม – การตรวจสอบ CMM, ใบรับรองเหล็ก, วิดีโอทดลองใช้ T0 + รายงานมิติตัวอย่างก่อนจัดส่ง

ชิ้นส่วนอะไหล่และส่วนรองรับ – ซีลเสริม แถบทำความร้อน (หากใช้หัวฉีดร้อน) ท่อไฮดรอลิก วงแหวนสอดซ็อกเก็ต การแก้ไขปัญหาระยะไกล
