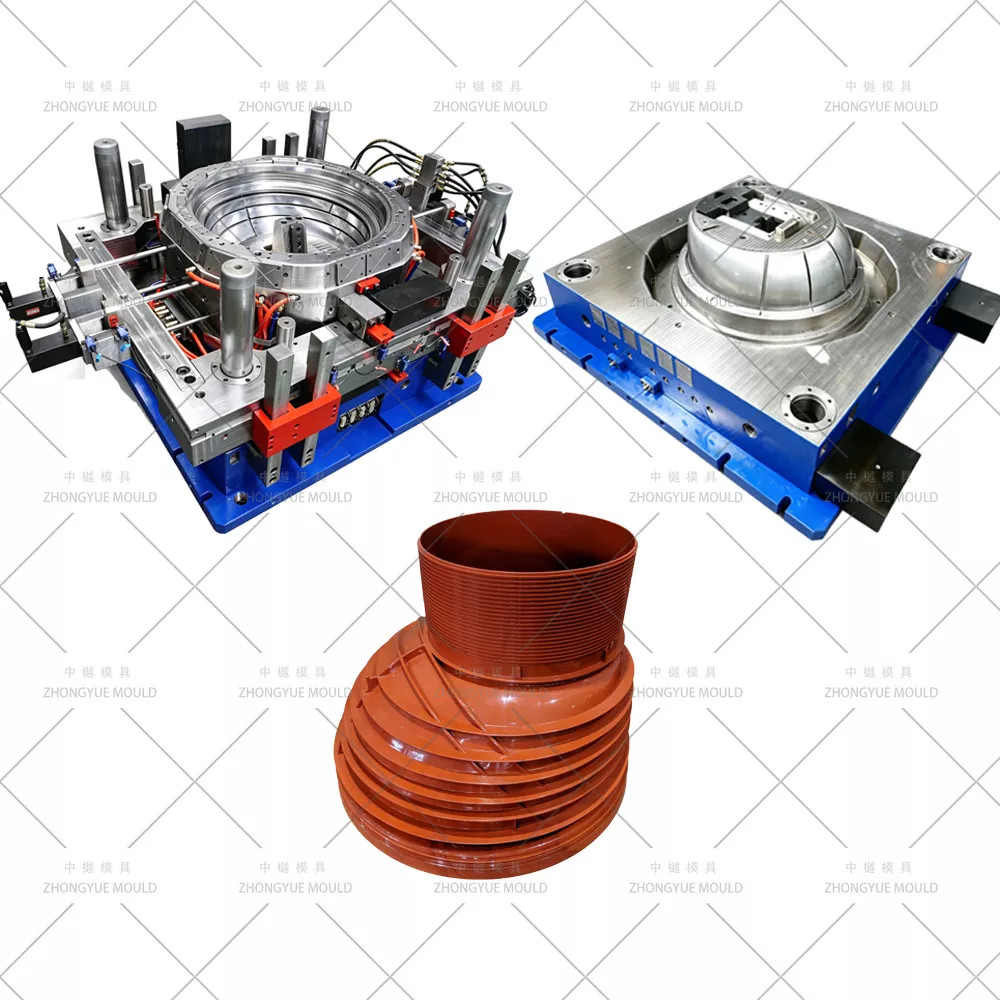

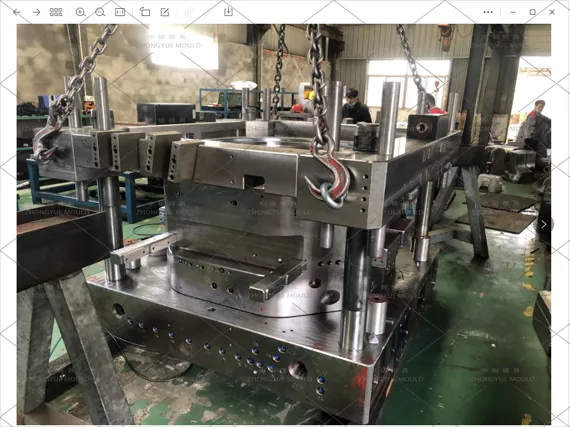

แม่พิมพ์กรวยท่อระบายน้ำพลาสติก PP DN1000

ในระบบห้องตรวจสอบพลาสติกที่สมบูรณ์ กรวยลดขนาด/อะแดปเตอร์เรียวจะเชื่อมต่อเพลาที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ (Ø1000มม.) เข้ากับช่องเปิดฝาครอบทางเข้าที่เล็กกว่า (โดยทั่วไปคือ Ø600มม. Ø450มม. หรือ Ø315มม.) โดยจะลดขนาดคอห้องให้เหลือขนาดฝาปิดท่อระบายมาตรฐาน ในขณะที่ยังคงรักษาความสมบูรณ์ของโครงสร้างและประสิทธิภาพในการกันน้ำ

แม่พิมพ์กรวยท่อระบายน้ำพลาสติก PP DN1000 เป็นเครื่องมือฉีดที่มีความแม่นยำซึ่งสร้างส่วนประกอบเรียวนี้จากโพลีโพรพีลีน (PP) พร้อมด้วยร่องซ็อกเก็ตบน/ล่างสำหรับปะเก็น EPDM ซี่โครงทำให้แข็งตามแนวตั้งภายใน/ภายนอก และซ็อกเก็ตรังบันไดกันลื่น (อุปกรณ์เสริม) ที่ ZHONGYUE MOLD (Huangyan, Taizhou, China) เราออกแบบแม่พิมพ์กรวยด้วยโครงสร้างแบบแยกช่อง (ส่วนโค้ง) การระบายความร้อนของแกนแบบ deep baffle ด้วยเม็ดมีด BeCu และการชดเชยการหดตัวของ PP (1.6–1.8%)—ผลิตกรวยที่ตรงตามมาตรฐาน EN 13598-2 / DIN

ข้อกำหนดแม่พิมพ์ท่อพลาสติก:

ข้อมูลจำเพาะทางเทคนิคทั่วไป - PP DN1000 Manhole Cone Mold

ทำให้โครงการ Plastic Manhole Mould ถัดไปของคุณสดใสขึ้น!

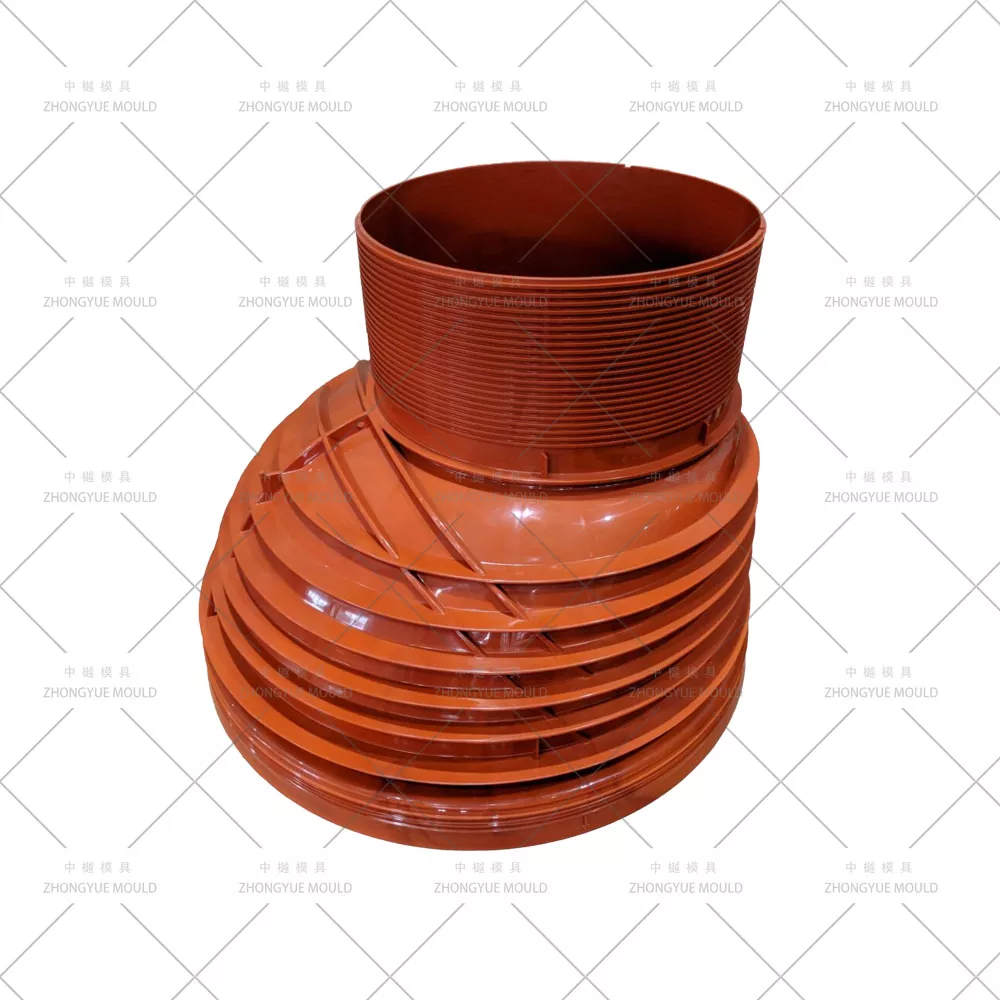

กรวยลดท่อระบาย PP DN1000 คืออะไร

พารามิเตอร์	ข้อกำหนดทั่วไป
ช่องเปิดด้านบน (ช่องบน)	Ø1000 มม. ภายใน (ตรงกับเพลา/ส่วนต่อขยายด้านนอก)
ช่องเปิดด้านล่าง (จุกด้านล่าง/ช่องเสียบ)	Ø600 มม. / Ø450 มม. / Ø315 มม. (ปรับแต่งได้)
ความสูง	250 มม. / 500 มม. / 750 มม. (ทั่วไป: 500 มม.)
ความหนาของผนัง	6–10 มม. (มีตัวเลือกเสริมริบ)
วัสดุ	โพรพิลีนบริสุทธิ์หรือรีไซเคิล (PP), MFI 2–6
ประเภทข้อต่อ	หัวจุกและซ็อกเก็ตพร้อมซีลสองชั้น EPDM
คุณสมบัติ	โครงเสริมความแข็งในแนวตั้ง, ตัวเลือกตัวยึดขั้นบันไดแบบขึ้นรูปในตัว, พื้นผิวกันลื่นบนพื้นผิวด้านนอก

โดยทั่วไปแล้ว กรวยจะเป็นผนังเรียบและมีโครงภายนอกเพื่อต้านทานการโก่งงอเมื่อฝัง

ZHONGYUE สร้างแม่พิมพ์กรวยท่อระบายน้ำพลาสติก PP DN1000 คุณภาพสูงอย่างไร

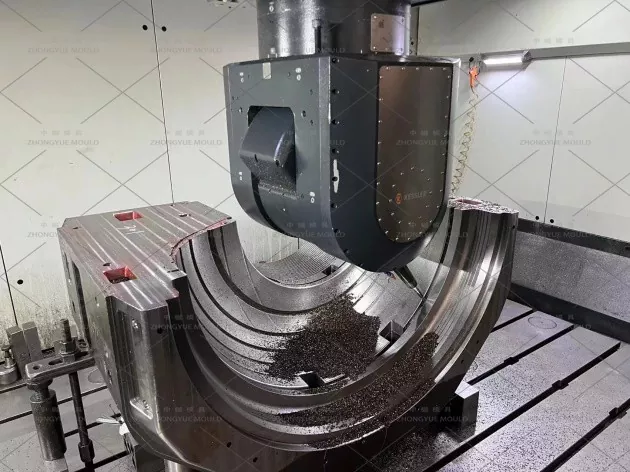

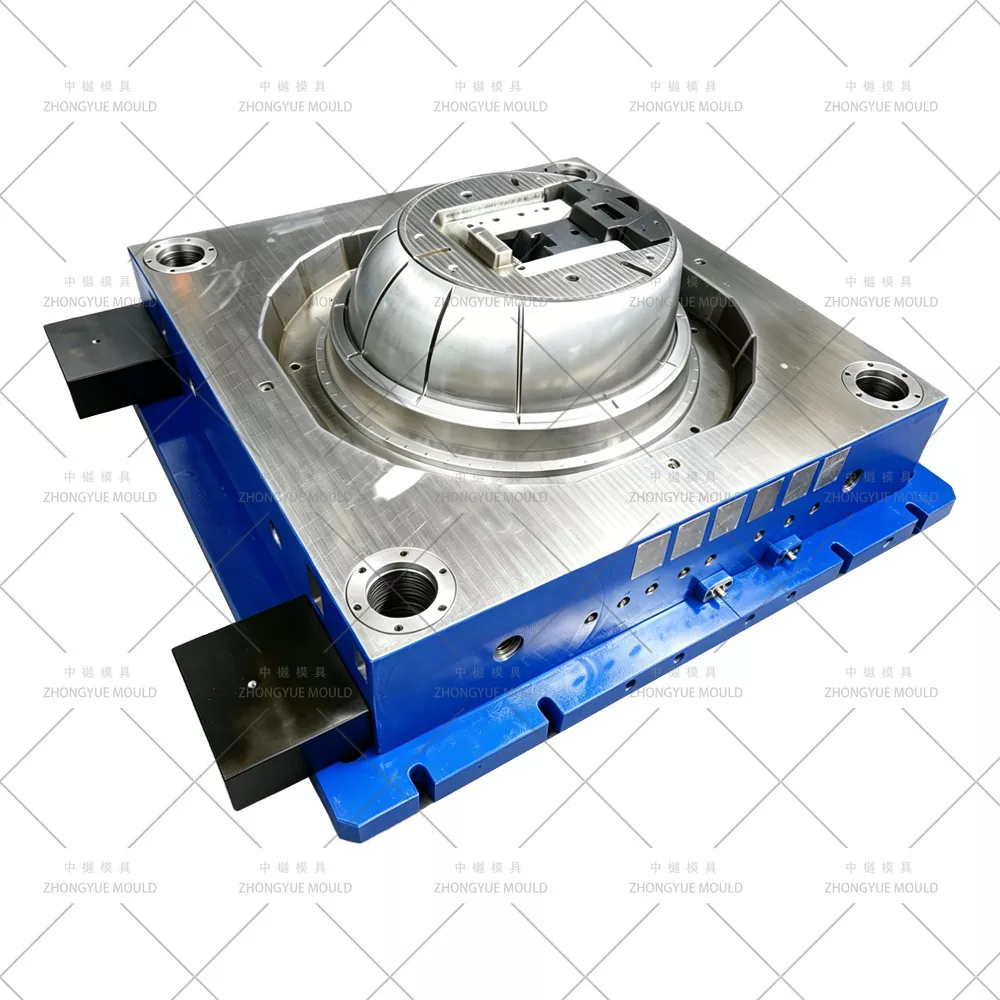

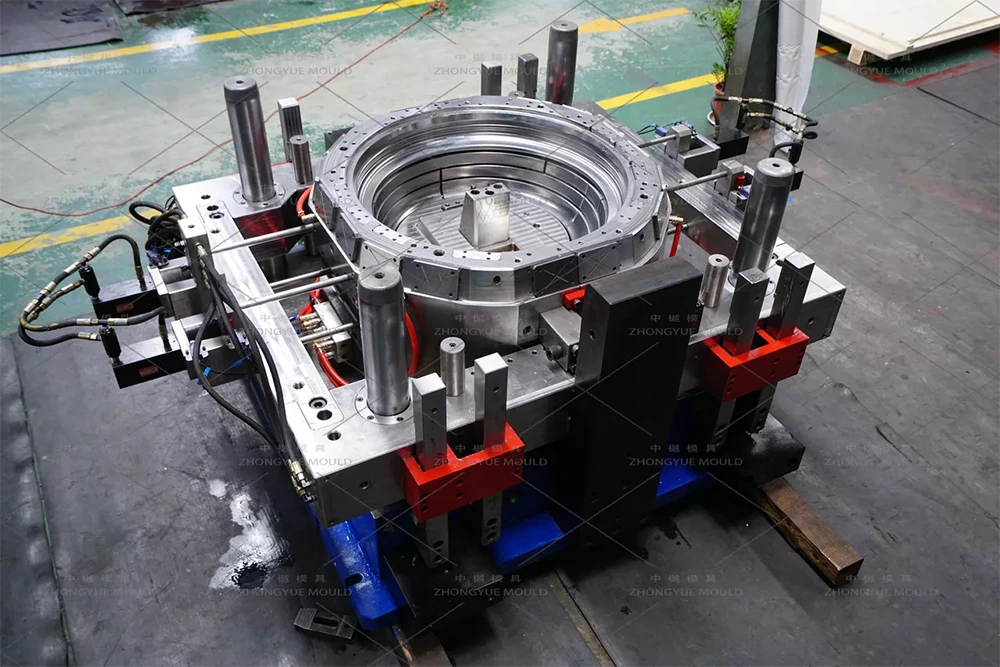

1 ช่องแยก (แบบครึ่งหลัง / สองครึ่ง) สำหรับเรขาคณิตเรียว

เทเปอร์ทรงกรวยป้องกันการลอกตามแนวแกนจากแกน/โพรงที่เป็นของแข็ง แม่พิมพ์กรวยของเราใช้:

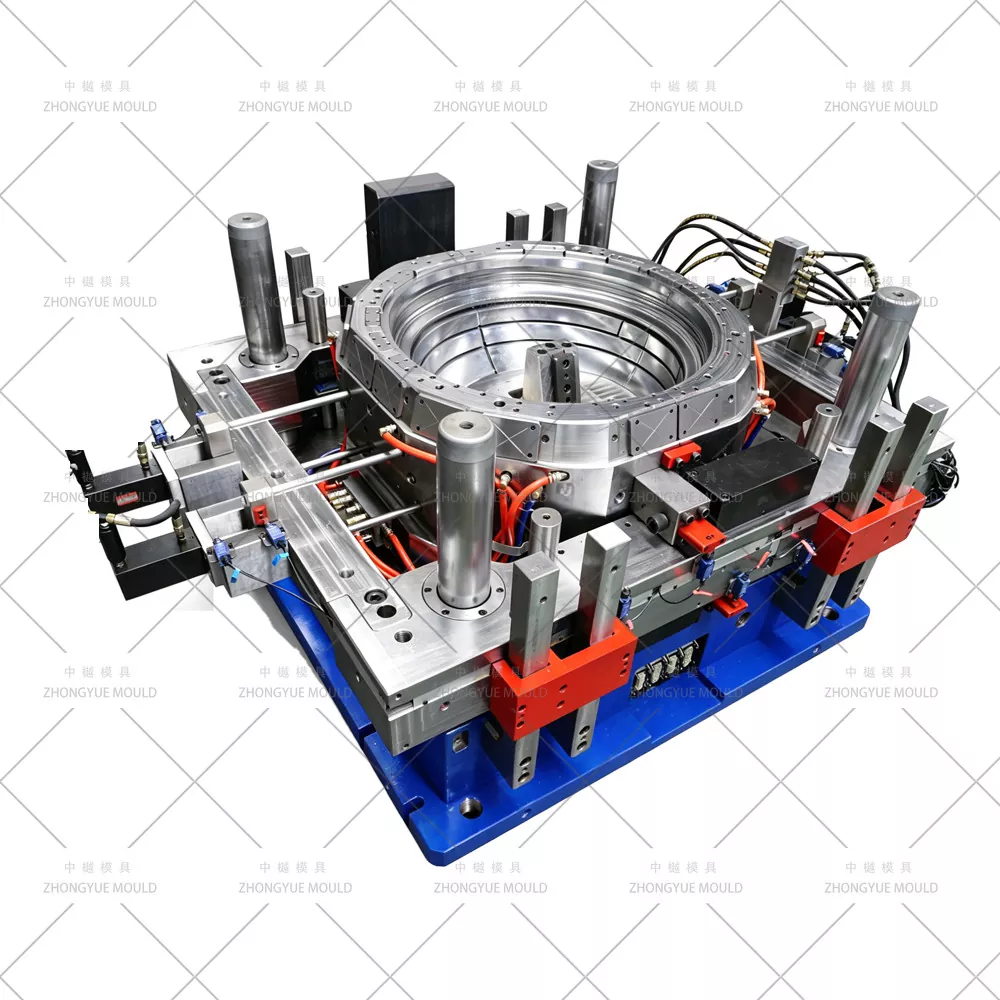

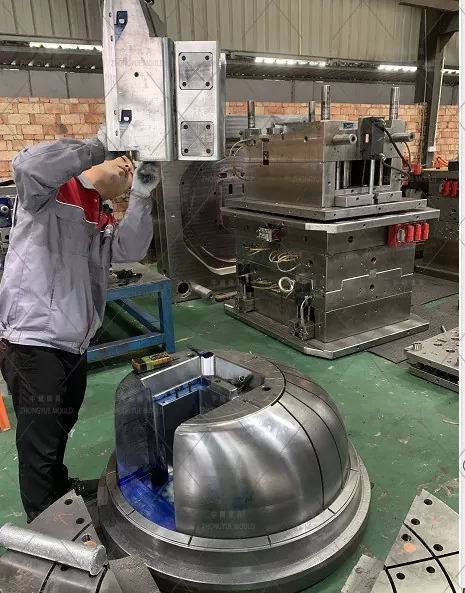

การออกแบบช่องแยก (แม่พิมพ์กลีบ 2 ครึ่งหรือ 3 ส่วน) ทำงานโดยกระบอกไฮดรอลิกหรือหมุดนำที่ทำมุมสำหรับการเปิดด้านข้าง

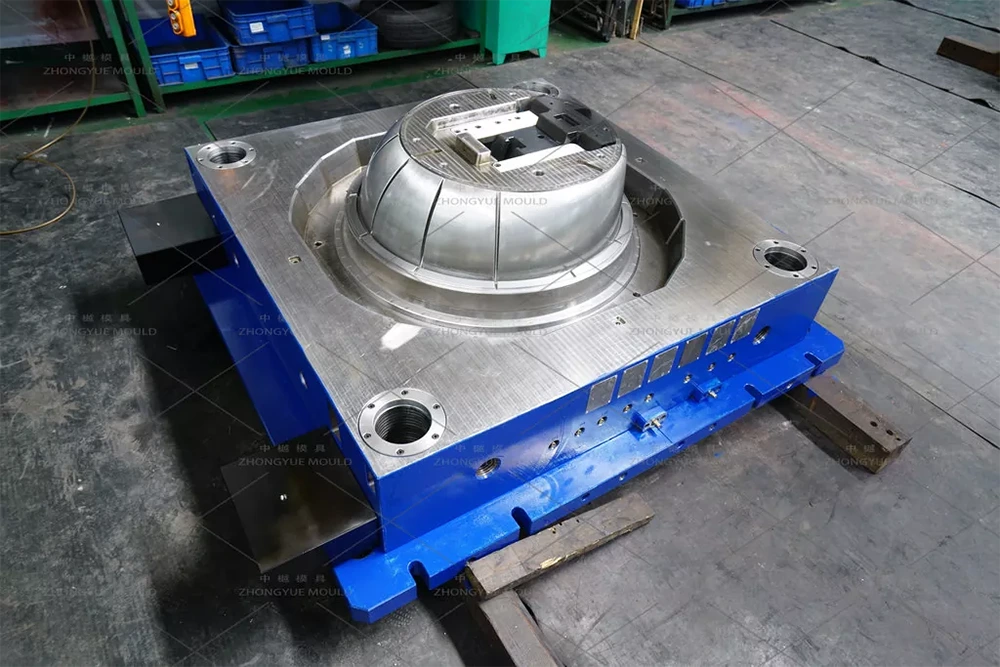

โดยทั่วไปแกนด้านใน (แมนเดรล) จะยึดอยู่กับที่หรือหดได้เล็กน้อย ผลิตภัณฑ์จะปล่อยออกมาเมื่อช่องแยกเปิดออก

พื้นผิวที่แยกส่วนจะถูกกราวด์ที่ ±0.01 มม. เพื่อลดแสงแฟลชที่พื้นผิวกรวย

มุมร่างบนแกนด้านใน: 1°–2° (ขึ้นอยู่กับโซน); ช่องแยกด้านนอกที่เข้าคู่กัน

② ระบบระบายความร้อนแบบ Deep-Cavity – แผ่นกั้นแกนกลาง

การระบายความร้อนจะควบคุมรอบเวลา (โดยทั่วไปคือ 70–120 วินาทีสำหรับกรวย H=500 มม.):

แกนด้านใน: แผ่นกั้นที่เจาะลึกพร้อมท่อบับเบิ้ลที่มีความลึกของกรวยเต็ม → การระบายความร้อนสม่ำเสมอจากภายในสู่ภายนอกและลดการเกิดไข่

Split Cavity Shell: เส้นน้ำแบ่งโซน 18–22 มม. จากพื้นผิวแม่พิมพ์

โซนอุณหภูมิอิสระสำหรับแกนและช่องเพื่อจัดการการหดตัวของ PP ที่ต่างกัน

3 การชดเชยการหดตัวของ PP และความแม่นยำของร่องซีล

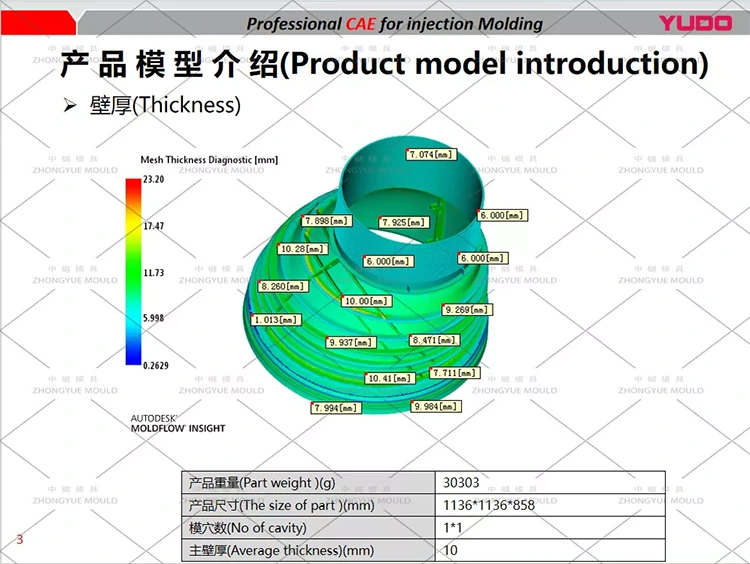

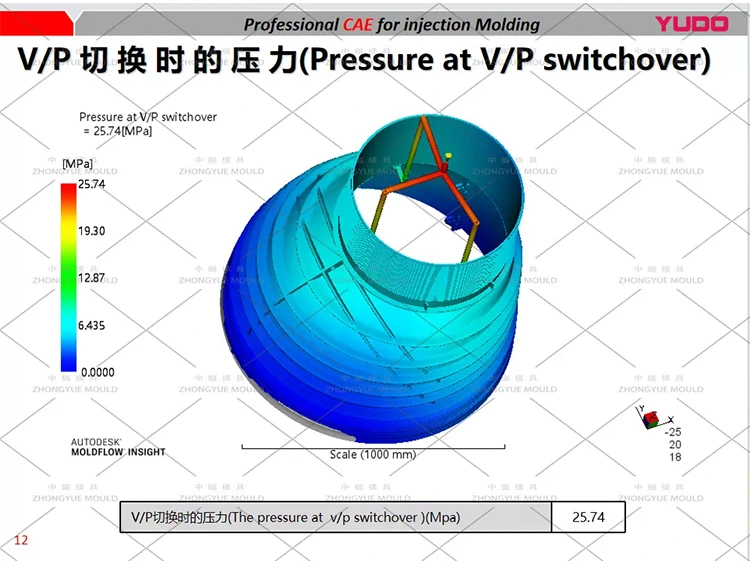

Mold CAD ชดเชยการหดตัวแบบไอโซโทรปิกของ PP 1.6–1.8% ตรวจสอบโดย Moldflow หากมีการร้องขอ

ร่องซีลด้านบนและด้านล่าง (สำหรับโอริง EPDM / ซีลปาก) กลึงให้มีความทนทาน ±0.05 มม. → รับประกันข้อต่อกันน้ำกับเพลา/ฐาน/ฝาครอบที่อยู่ติดกัน

พื้นผิวภายใน Ra ≤ 0.8μm (ตัวเลือกเรียบ) ซี่โครงภายนอกมีเนื้อหินสีอ่อน

④ การเลือกเหล็ก – ความต้านทานการสึกหรอและอายุการใช้งานยาวนาน

ส่วนประกอบ	แนะนำเหล็ก	ความแข็ง	บันทึก
ฐานแม่พิมพ์	S50C /	—	แถบผูกเสริม
เม็ดมีดแยกช่อง	P20 ชุบแข็งล่วงหน้า	เหล็กแผ่นรีดร้อน 28–33	มาตรฐาน 500,000–1 ล้านช็อต
แกนด้านใน / แมนเดรล	P20 ชุบแข็งล่วงหน้า	เหล็กแผ่นรีดร้อน 28–33	P20 ต้องการความต้านทานการเปลี่ยนแปลงอุณหภูมิบนแกนลึกที่ดีกว่า
สวมแผ่น / วิธีสไลด์	ไนไตรด์ 718H	—	ลดแรงเสียดทานจากการแยกส่วน

⑤ การกั้นและการระบายอากาศ

โดยปกติแล้วประตูพัดลมด้านข้างหรือประตูซ้อนทับที่ปลายที่มีเส้นผ่านศูนย์กลางใหญ่กว่า (ปลายด้านบน Ø1000 มม.) เพื่อเติมลงด้านล่าง ลดการกักเก็บอากาศในเทเปอร์

ช่องระบายอากาศแบบแยกส่วนตามความยาวกรวย + ปลั๊กระบายอากาศที่โซนเติมสุดท้าย

มาตรฐานนักวิ่งเย็น หัวฉีดร้อนเป็นตัวเลือกสำหรับสายเฉพาะที่มีปริมาณมาก

⑥ การดีดออกและลูกโซ่นิรภัย

การดีดออกผ่านแผ่นดีดตัวที่กดบนหน้าแปลน/ไหล่เมื่อช่องแยกเปิดออก บางครั้งได้รับความช่วยเหลือจากแหวนนักเต้นระบำเปลื้องผ้า

เซ็นเซอร์ล็อคแบบไฮดรอลิกป้องกันการปิดแม่พิมพ์หากช่องแยกไม่ปิดจนสุดหรือแกนไม่หดกลับ

การใช้งานทั่วไป

ห้องตรวจสอบท่อระบายน้ำทิ้งเทศบาลและท่อระบายน้ำพายุ: เชื่อมต่อเพลา Ø1000มม. เข้ากับโครงฝาครอบมาตรฐาน (DN600/DN450/DN315→DN315 หรืออะแดปเตอร์ฝาครอบ DN190)

ห้องริมถนน: พร้อมอะแดปเตอร์ฝาครอบที่รองรับการจราจรหนาแน่น (D400/F900)

ระบบห้องโมดูลาร์: ใช้งานได้กับเพลา PP (250/500/750/1000 มม.) และฐานแบบตั้งโต๊ะ — เป็นไปตามมาตรฐาน EN 13598-2 เต็มรูปแบบเมื่อผลิตด้วย PP ที่ได้รับการรับรอง

การลดทอนน้ำฝน / ห้องแช่: ขณะเปลี่ยนผ่านไปยังที่กำบัง

ทำไมต้อง ZHONGYUE MOLD สำหรับแม่พิมพ์กรวยท่อระบายน้ำของคุณ?

ระบบแม่พิมพ์ห้องตรวจสอบที่สมบูรณ์ – เราสร้างฐาน (2/3/4 ทิศทาง) + เพลา (250–1000 มม.) + กรวย (ลดขนาดต่างๆ) + กรอบครอบ — ครบวงจรสำหรับซัพพลายเออร์ระบบห้องตรวจสอบ

ความเชี่ยวชาญแบบแยกส่วน – หน้าตัดกราวด์, แฟลชน้อยที่สุด, ความปลอดภัยของลูกโซ่ไฮดรอลิก, การปลดเทเปอร์ที่แม่นยำ

การระบายความร้อนแบบ Deep-Draw – bubbler แกนที่งงงวย + เม็ดมีด BeCu → ลดการบิดเบี้ยวและรอบที่สั้นลงบนรูปทรงเรียว

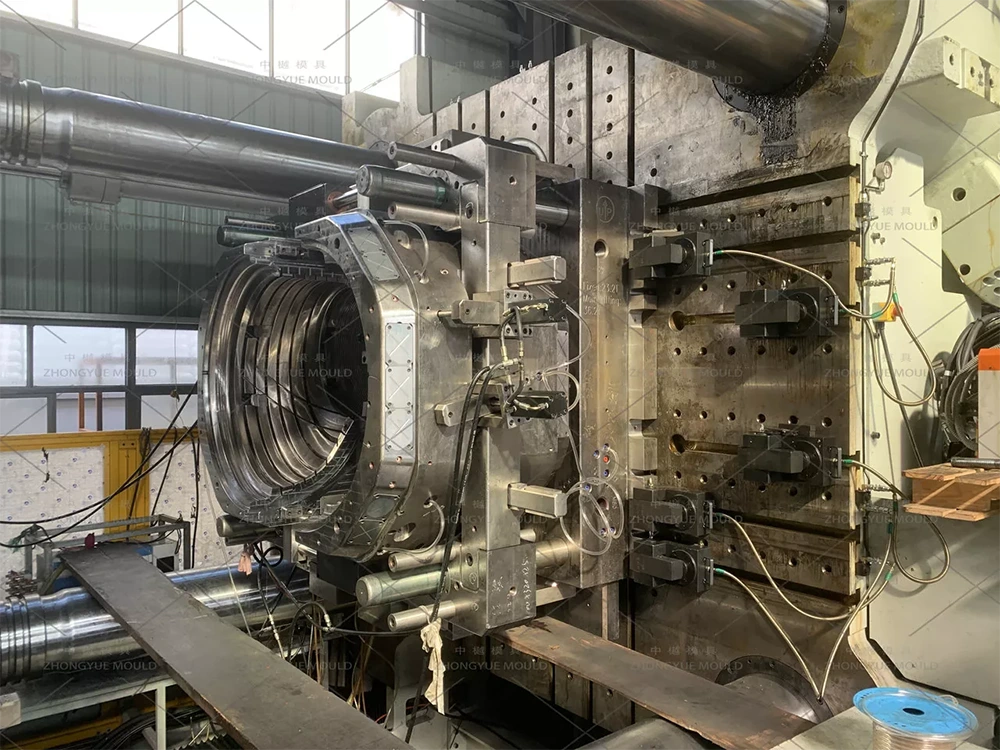

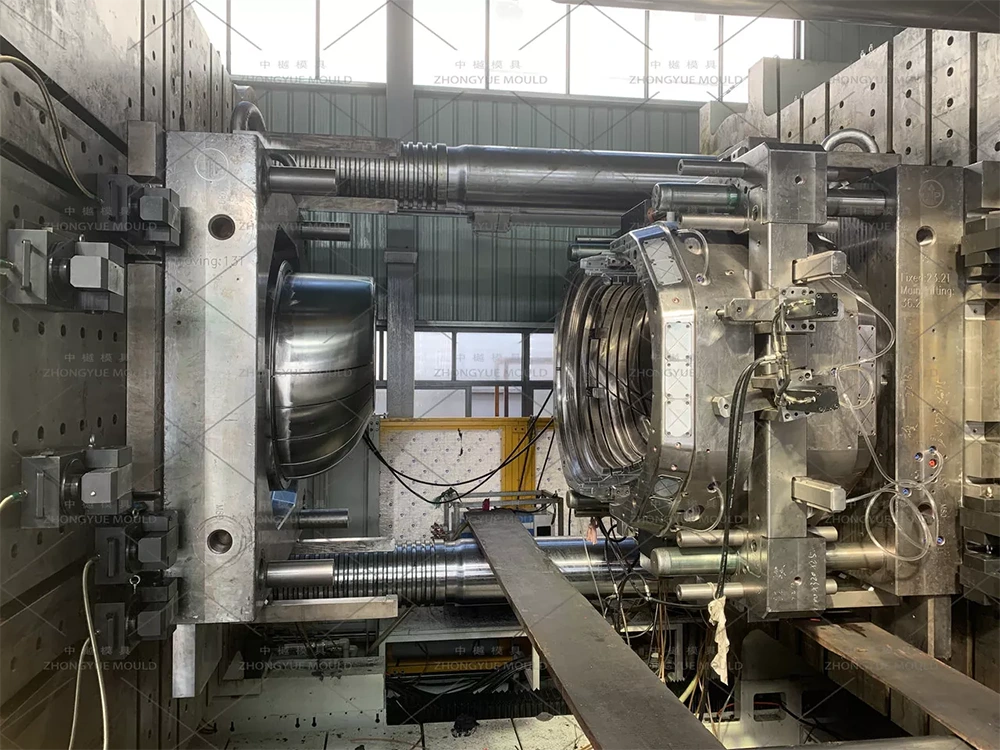

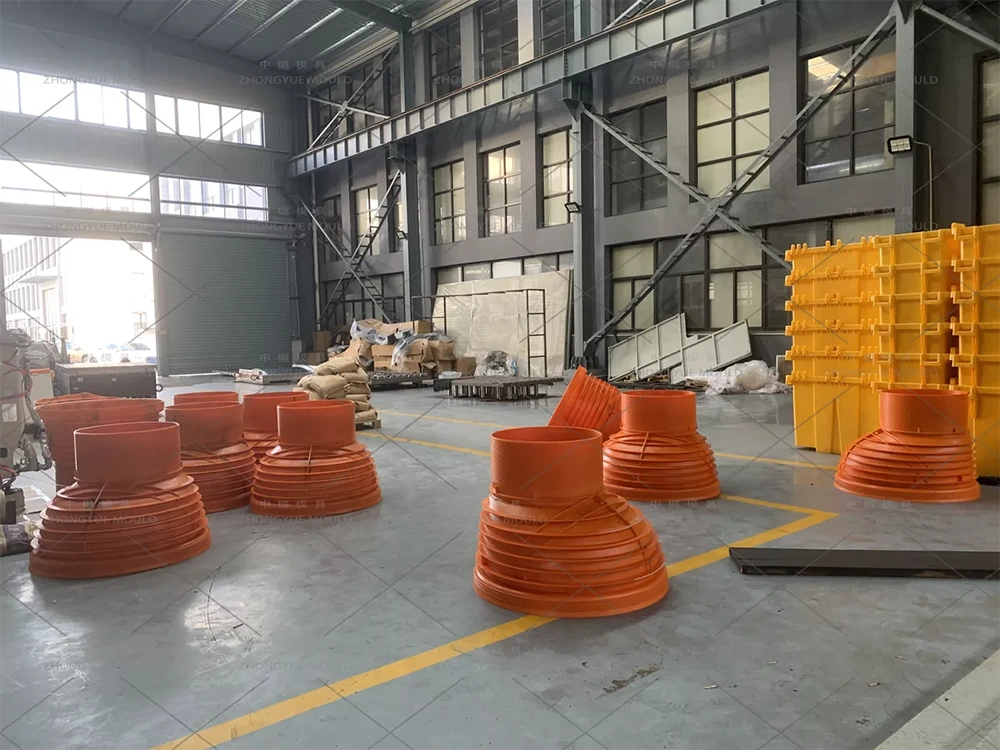

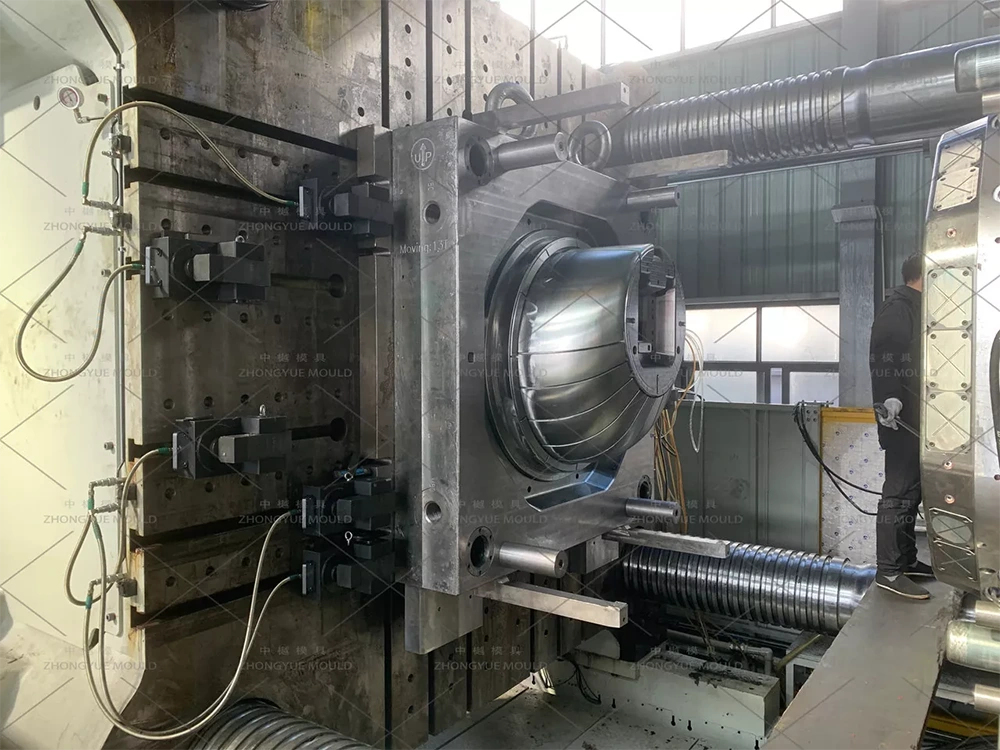

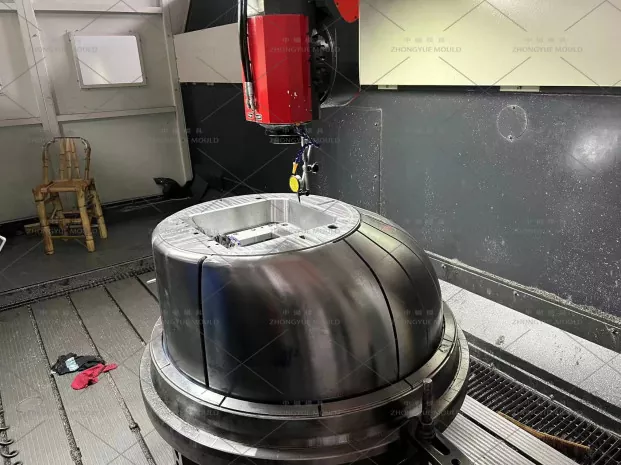

แพ็คเกจ QC แบบเต็ม – การตรวจสอบ CMM, ใบรับรองเหล็ก, วิดีโอทดลองใช้ T0 และรายงานมิติตัวอย่างก่อนจัดส่ง

ชิ้นส่วนอะไหล่และส่วนรองรับ – ซีลเสริม แผ่นกันสึก แถบทำความร้อน (หากหัวฉีดร้อน) การแก้ไขปัญหาระยะไกล
