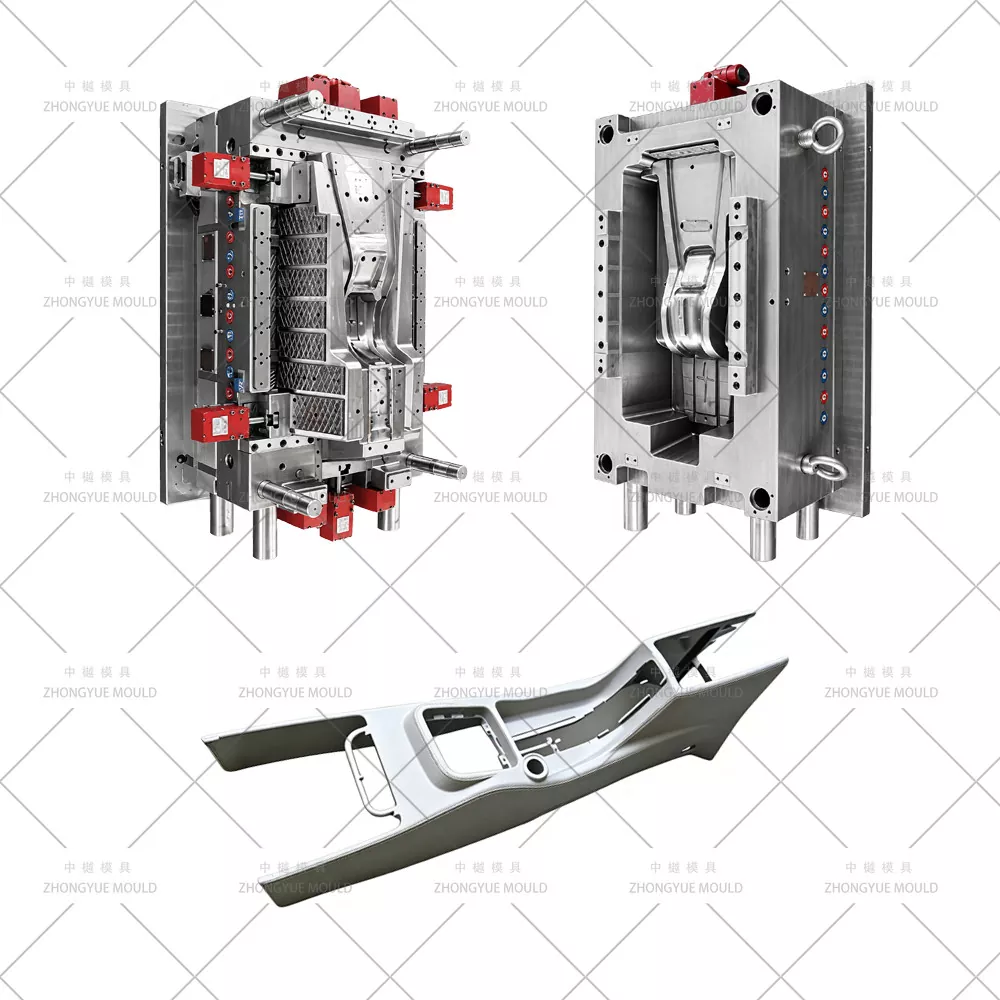

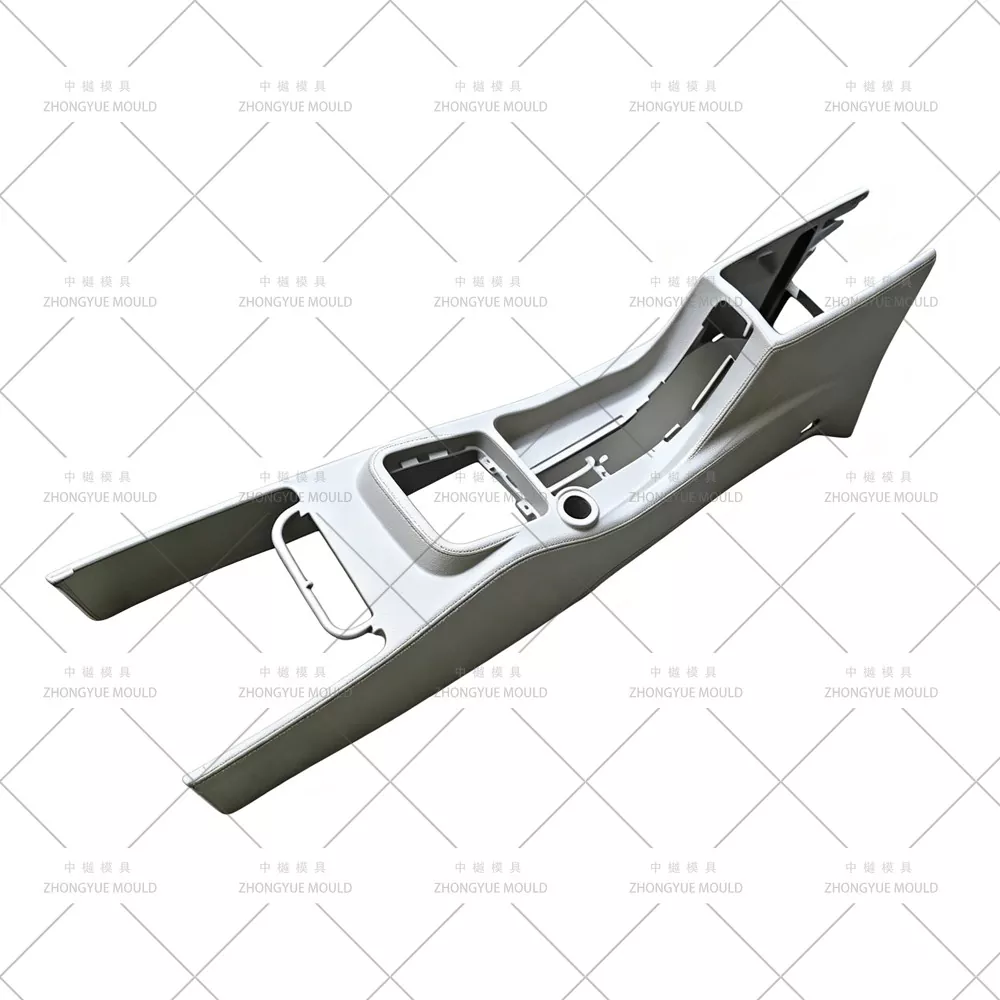

ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดมืออาชีพของจีนที่จัดหาแม่พิมพ์ฉีดคอนโซลกลางยานยนต์ / แม่พิมพ์ฉีดคอนโซลกลางรถยนต์พลาสติก (แม่พิมพ์ตกแต่งภายใน) ให้กับซัพพลายเออร์ชิ้นส่วนรถยนต์ระดับ Tier 1 และ OEM คอนโซลกลางซึ่งประกอบด้วยแผงตกแต่งด้านบน (พร้อมสวิตช์ พอร์ต USB กรอบเปลี่ยนเกียร์) และช่องเก็บของด้านล่าง โครงสร้างถังขยะและที่วางแขน โดยทั่วไปจะขึ้นรูปด้วยวัสดุ ABS, PC+ABS หรือ PP-T20 โดยมีลายหนังด้าน (VDI 27–36) บนหน้าปัดที่มองเห็นได้ และโซนเสริมไฮกลอสสีดำเปียโน (S136 ช่องขัดเงากระจก) หรือการขึ้นรูปทับด้วย TPE/TPU แบบสัมผัสนุ่ม แม่พิมพ์ของเรามีตัวยกหลายมุมสำหรับช่องด้านล่างของถังเก็บของลึก ตัวเลื่อนแบบไฮดรอลิกหรือแบบทำมุมสำหรับช่องระบายอากาศและช่องที่วางแก้ว การระบายความร้อนที่สมดุลใกล้กับบอสที่ติดตั้งหนา และการควบคุมเส้นแยกส่วนที่ได้รับการปรับปรุงเพื่อรูปลักษณ์ภายในที่ไร้ที่ติ
ตั้งแต่ส่วนประกอบส่วนบนและล่างของคอนโซลกลางรถยนต์นั่งส่วนบุคคล ฐานที่วางแขนคอนโซลกว้างของ SUV ไปจนถึงขอบกรอบคันเกียร์/ขอบตกแต่ง เรามีการตรวจสอบ DFM เต็มรูปแบบและการจำลอง Moldflow ก่อนการตัดเหล็ก
|
รายการ |
ข้อมูลจำเพาะ/ตัวเลือก |
|
|
ชื่อแม่พิมพ์ |
คอนโซลกลางยานยนต์ (แผงด้านบน / ถังล่าง / กรอบ) แม่พิมพ์ฉีดพลาสติก |
|
|
โพรงและแกนเหล็ก |

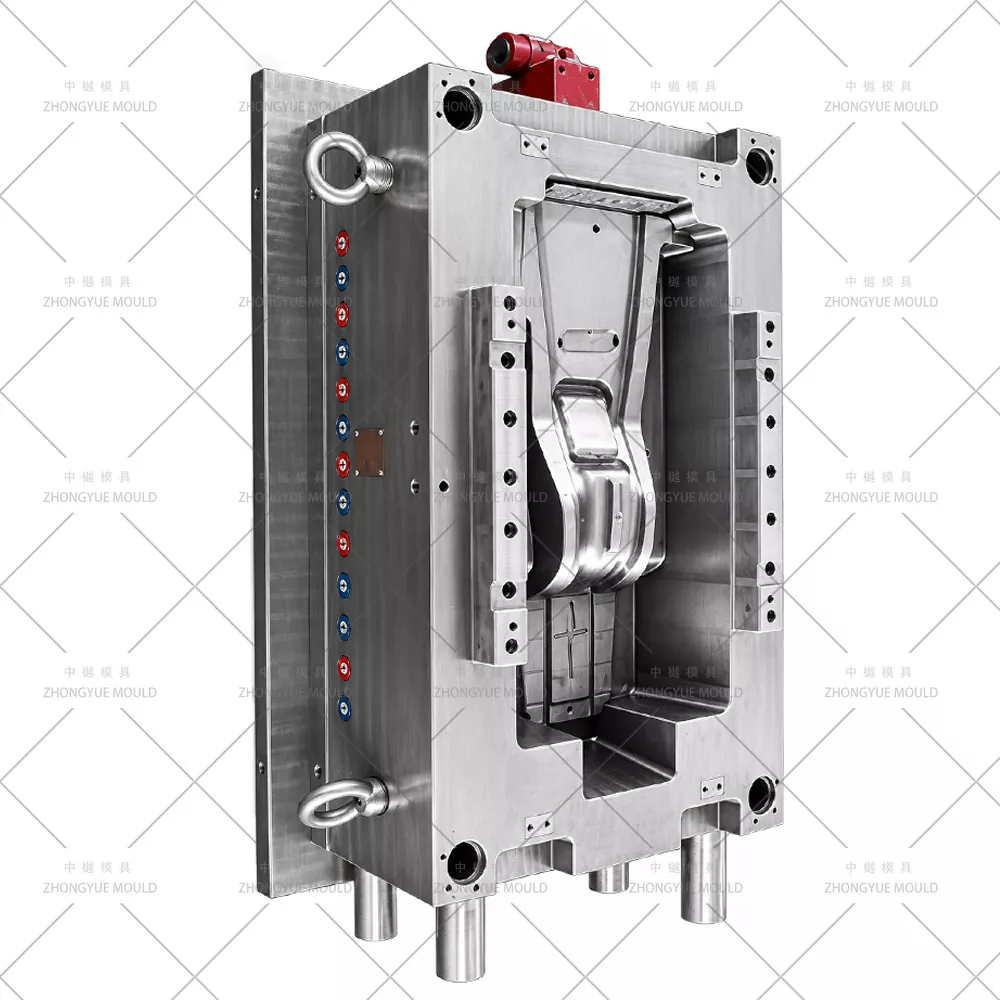

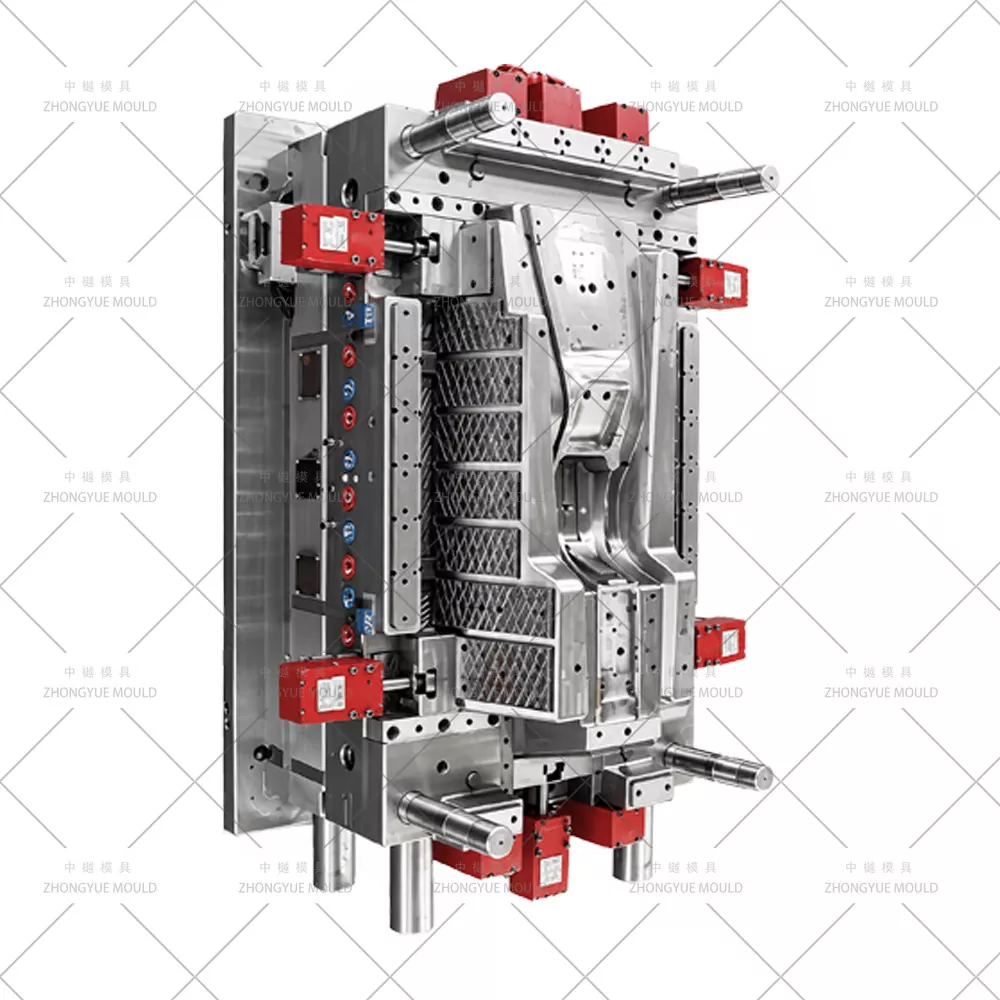

ช่อง: 718H (HRC 33–38) สำหรับโซนเกรน + เม็ดมีด S136 (HRC 48–52) สำหรับเปียโนแบล็ก; แกนหลัก: 718H / 2738HH; สไลด์/ตัวยก: H13 ไนไตรด์หรือ SKD61 |
|
|
ฐานแม่พิมพ์ |
LKM / DME / HASCO / ออกแบบเอง (เหมาะสำหรับการกด 450T–1200T ขึ้นอยู่กับขนาดคอนโซล) |
|
|
ฟันผุ |
มาตรฐานช่องเดียว (1×1); ราครอบครัว (บน+ล่าง) ประเมินตามโครงการ 1+1 สำหรับพ็อดด้านหลังแบบสมมาตร |
|
|
ระบบรันเนอร์ |
มาตรฐานนักวิ่งเย็น (ประตูย่อย / ขอบ); นักวิ่งร้อน (YUDO / SYNVENTIVE / Mold-Master) เป็นตัวเลือกสำหรับชิ้นส่วนที่ทาสี / มีลักษณะสูง |
|
|
ประเภทประตู |
ประตูเรือดำน้ำบนหน้าแปลนที่ซ่อนอยู่ / เจ้านายด้านใน ประตูพัดลม; gating โดยตรงแบบหยดร้อนตามความเหมาะสม |
|
|
การดีดออก |
หมุดอีเจ็คเตอร์ + ตัวยก + บล็อกอีเจ็คเตอร์ / แถบผู้เปลื่อง อินเตอร์เฟซการนำออกของหุ่นยนต์ |
|
|
ระบายความร้อน |
แผ่นกั้น Ø8–10 มม., ฟองอากาศ, เม็ดมีด BeCu ใกล้บอสและมุมถังขยะ, หลายวงจร |
|
|
สไลด์/ลิฟเตอร์ |
รางเลื่อนแบบมุมฉากหรือกระบอกไฮดรอลิกขนาดเล็กสำหรับช่องเจาะกรอบ ช่องที่วางแก้ว ตัวยกสำหรับช่องเก็บของตัดราคา |
|
|
พื้นผิวเสร็จสิ้น |
Cavity VDI 27–36 ลายเกรนด้าน / พื้นผิว MT; S136 โซน SPI A1/A2 ขัดกระจก; ส่วนแทรกการแกะสลักโลโก้ |
|
|
ชีวิตแม่พิมพ์ |
≥500,000 ช็อต (สไลด์ 718H + H13); ≥800,000–1,000,000 ช็อต (ไนไตรด์ H13/S136 เต็ม) |
|
|
วัสดุการปั้นที่แนะนำ |
ABS (การหดตัว ~0.4–0.7%), PC+ABS (~0.5–0.7%), PP-T20 (~1.0–1.5%), อุปกรณ์เสริม TPE/TPU สำหรับการขึ้นรูปทับ |
|
|
ซอฟต์แวร์การออกแบบ |
UG NX, CATIA, Pro/E, SolidWorks, โมลด์โฟลว์ |
|
|
การควบคุมความอดทน |
±0.05 มม. ทั่วไป; ±0.1 มม. บนระยะพิทช์ของคลิปยึด รูปร่าง ±0.3 มม. เพื่อให้เข้ากับแผงหน้าปัดและอุโมงค์ |
|
|
เวลานำ |
45–65 วันหลังจากอนุมัติการออกแบบแม่พิมพ์ 3D (ความซับซ้อนเพิ่มเติมสำหรับตัวยกหลายตัวและเม็ดมีด S136) |
|
|
วัสดุแม่พิมพ์ |
ความแข็ง |
ชีวิตเชื้อรา |
|
หน้า 20 |
เหล็กแผ่นรีดร้อน 28-33 |
>300,000 นัด |
|
718 |
เหล็กแผ่นรีดร้อน 33-36 |
>500,000 นัด |
|
H13 |
เหล็กแผ่นรีดร้อน >43 |
>800,000 นัด |
|
2344 |
เหล็กแผ่นรีดร้อน >48 |
>800,000 นัด |
|
ส136 |
เหล็กแผ่นรีดร้อน 48-52 |
>1,000,000 นัด |
ทำให้โครงการแม่พิมพ์คอนโซลกลางยานยนต์ถัดไปของคุณสดใสขึ้น!
|
ประเภทชิ้นส่วน |
วัสดุทั่วไป |
เน้นการออกแบบแม่พิมพ์ |
|
แผงตกแต่งคอนโซลด้านบน (พร้อมสวิตช์/ช่องเจาะ USB) |
ABS, PC+ABS (เกรนด้าน / โซนเปียโนแบล็ค) |
แผ่นเสริมผนังบาง, ส่วนแทรกโลโก้, ส่วนเสริม S136 มันวาวสูงสำหรับเปียโนแบล็ก; ประตูย่อยที่ซ่อนอยู่ สไลด์ขนาดเล็กหลายอันสำหรับช่องเจาะกรอบ |
|
ช่องเก็บของคอนโซลล่าง / ฐานที่วางแขน |
PP-T20, เอบีเอส, พีซี+เอบีเอส |
ถังดึงลึก → ตัวยก/บล็อกตัวดีด คลิปหนีบแบบ snap-fit; VDI 30–36 เกรนบนใบหน้าที่มองเห็นได้ |
|
กรอบคันเกียร์ / กรอบ / กรอบตัดแต่ง |
ABS ชุบโครเมียมหรือเปียโนแบล็ค |
โพรง S136 ขัดเงากระจก; การควบคุมสายแยกจากกันอย่างแน่นหนา บางครั้งการเตรียม 2 ช็อตหรือการเตรียมการมากเกินไป |
|
คอนโซล Overmolded แบบสัมผัสนุ่ม (2K / Overmolding) |
พื้นผิว ABS + ผิวนุ่ม TPE/TPU |
แม่พิมพ์ที่ออกแบบมาสำหรับการฉีดตามลำดับหรือแท่นหมุน ปิดการลงทะเบียนสำหรับวัสดุอ่อน |
|
คอนโซลด้านหลัง / พ็อดกลางแถวที่ 2 (SUV / MPV) |
PP-T20, เอบีเอส เคลือบด้าน |
คล้ายกับคอนโซลล่าง บางครั้ง 1+1 L+R สำหรับพ็อดสมมาตร |
พื้นผิวคู่ในแม่พิมพ์เดียว— โซนเกรนด้าน: 718H/2738HH ช่อง VDI 27–36 (รูปแบบ Mold-Tech / YS) สลักโดยตรง โซนสีดำเปียโน/แผ่นโครเมียม: S136 (HRC 48–52) ขัดเงากระจก SPI A1/A2 พร้อมส่วนแทรกโลโก้/หมายเลขชิ้นส่วนที่เปลี่ยนแปลงได้
ระบบมัลติลิฟเตอร์และสไลด์สำหรับการเจาะอันเดอร์คัทลึก— อุปกรณ์ยกสำหรับช่องเก็บของด้านในช่องเก็บของ สไลด์แบบหมุดมุม หรือระบบไฮดรอลิกขนาดเล็กสำหรับช่องที่วางแก้ว ช่องระบายอากาศ และช่องตัด USB ตรวจสอบการรบกวนของสไลด์ในชุดประกอบ 3 มิติ
การชดเชยการหดตัวสำหรับพลาสติกภายใน— การหดตัวของ ABS ~0.4–0.7%; พีซี+เอบีเอส ~0.5–0.7%; PP-T20 ~1.0–1.5%; การกำหนดขนาดช่องที่ผ่านการตรวจสอบโดย Moldflow โดยเฉพาะบนแผงตกแต่งที่ยาวและมีแนวโน้มที่จะบิดเบี้ยว
เรือดำน้ำที่ซ่อนอยู่ / ประตูขอบบนหน้าแปลนที่มองไม่เห็น— ร่องรอยประตูซ่อนอยู่ที่หน้าแปลนด้านหลัง/ด้านล่าง นักวิ่งเย็นทั่วไปสำหรับแม่พิมพ์ภายในช่องเดียว นักวิ่งร้อน (เปิดหรือวาล์ว) มีให้สำหรับชิ้นส่วนที่มีโพรงสูงหรือทาสีเพื่อลดรอยเชื่อม
การระบายความร้อนที่ปรับให้เหมาะสมสำหรับบอสหนาและแผงยาว— แผ่นกั้น + ตัวบับเบิ้ล + เม็ดมีด BeCu ใกล้กับปุ่มยึดหนาและช่องถาดเหรียญ การควบคุมอุณหภูมิหลายโซนเพื่อลดการจมบนพื้นผิวด้าน
ตัวเลือก Family Mold (คอนโซลบน + ล่าง / กรอบ)— ในกรณีที่รอบเวลาตรงกัน เราสามารถออกแบบแม่พิมพ์สำหรับครอบครัวได้ (ข้อควรระวัง: ความเสี่ยงในการจมในส่วนที่หนา — ประเมินเป็นรายกรณีผ่าน Moldflow)
การเริ่มโครงการและการทบทวน DFM— วิเคราะห์ความหนาของผนัง (ทั่วไป 2.0–3.0 มม.) มุมร่างต่อเกรน (≥1.5° สำหรับ VDI 30+) จังหวะการยกสำหรับการตัดส่วนล่างของถังขยะ ความเป็นไปได้ของประตูและการดีดออก แนะนำให้ปรับปรุงเพื่อหลีกเลี่ยงรอยซิงค์/รอยเชื่อมบนพื้นผิวด้านที่มองเห็นได้
การจำลองการไหลของแม่พิมพ์ (Moldflow)— รูปแบบการเติม ตำแหน่งแนวเชื่อม (ดันไปที่หน้าแปลน/ด้านหลังที่ซ่อนอยู่) แรงยึด ความสม่ำเสมอในการระบายความร้อน และการคาดการณ์การบิดงอสำหรับแผงตกแต่งที่ยาว
การอนุมัติการออกแบบแม่พิมพ์ 3D— ประกอบเต็มรูปแบบด้วยรูปแบบการระบายความร้อน รายละเอียดตัวยก/ตัวเลื่อนพร้อมการตรวจสอบการรบกวน โซนพื้นผิวและการกำหนดโซนขัดเงากระจก กลยุทธ์การระบายอากาศ
เครื่องจักรกลที่มีความแม่นยำ— CNC ความเร็วสูงแบบหยาบ/ขัดเงา, การเจาะรูลึกเพื่อการระบายความร้อน, Sodick/Charmilles EDM สำหรับการเจียระไนและการแกะสลักพื้นผิวแบบละเอียด S136 ใส่ยาขัดกระจก.
T1 การทดลองและการแก้ไข— ทำงานบนเครื่องภายในบริษัท จัดหาวิดีโอทดลองใช้ + รายงานมิติ CMM + ชิ้นส่วนตัวอย่างเพื่อขออนุมัติ
บรรจุภัณฑ์และการจัดส่งขั้นสุดท้าย— กล่องปลอดการรมควัน คู่มือการใช้งานแม่พิมพ์ รายการอะไหล่ (สปริงตัวยกเสริม หมุดกระทุ้ง) การอบชุบด้วยความร้อน และใบรับรองเหล็ก
ประสบการณ์แม่พิมพ์ภายในและภายนอกยานยนต์— แม่พิมพ์กันชน บังโคลน แผงประตู แผงหน้าปัด และคอนโซลกลางสร้างขึ้นภายในบริษัท
รายงาน DFM และ Moldflow ภายในองค์กร— ระบุความเสี่ยงในการเติม/บิดเบี้ยว/จม และปรับให้เหมาะสมก่อนการตัดเหล็ก ตรวจสอบ gap/flush fit ด้วย IP และ tunnel
ความสามารถในการเคลือบสองชั้น (เกรน + เปียโนแบล็ก)— เม็ดมีดขัดเงา S136 + ช่อง 718H ที่มีพื้นผิวในแม่พิมพ์เดียวกัน รองรับการออกแบบ 2K/overmolding
QC ที่เข้มงวดและความก้าวหน้าที่โปร่งใส— ภาพถ่ายการตัดเฉือนรายสัปดาห์, การตรวจสอบ CMM, การอนุมัติตัวอย่าง T1 ก่อนจัดส่ง
ประสบการณ์การส่งออก— แม่พิมพ์ที่จัดส่งไปยังยุโรป อเมริกาเหนือ อเมริกาใต้ เอเชียตะวันออกเฉียงใต้
รับประกันแม่พิมพ์ 1 ปี + อะไหล่สำรอง (ลิฟเตอร์ สปริง หมุด)
ถาม: คุณสามารถปั้นทั้งแผงตกแต่งด้านบนและถังขยะด้านล่างเป็นแม่พิมพ์สำหรับครอบครัวได้หรือไม่
ตอบ: เป็นไปได้เมื่อรอบเวลาและความหนาของผนังเข้ากันได้ เราจะประเมินเป็นกรณีๆ ไปผ่าน Moldflow เนื่องจากส่วนถังขยะด้านล่างที่หนาอาจทำให้เกิดการจมได้หากรั้วกั้นจากนักวิ่งคนเดียวกัน บ่อยครั้งที่พวกมันถูกสร้างขึ้นเป็นแม่พิมพ์ช่องเดียวสองชิ้นแยกกันเพื่อการควบคุมคุณภาพที่ดีขึ้น
ถาม: คุณรองรับโซนเปียโนแบล็ค (ไฮกลอส) และเกรนด้านในแม่พิมพ์เดียวหรือไม่?
ก. ใช่. เราใช้เม็ดมีดขัดเงากระจก S136 (SPI A1/A2) สำหรับพื้นที่ที่มีความมันเงาสูงและช่องที่มีพื้นผิว 718H/2738HH (VDI 27–36) สำหรับโซนด้านที่มีเส้นแบ่งอย่างชัดเจน
ถาม: Hot runner ตัวไหนที่คุณแนะนำสำหรับแม่พิมพ์คอนโซลกลาง?
ตอบ: คอนโซลภายในหลายเครื่องใช้ระบบโคลด์รันเนอร์พร้อมประตูใต้น้ำที่ซ่อนอยู่ สำหรับชิ้นส่วนที่ทาสีหรือมีลักษณะที่ปรากฏสูงมากซึ่งมีรอยเชื่อมมีความสำคัญ เราสามารถบูรณาการทางวิ่งร้อนประตูวาล์วแบบเปิดหรือแบบต่อเนื่องได้ (YUDO/SYNVENTIVE/Mold-Master)
ถาม: คุณต้องการใบเสนอราคาอะไร?
ตอบ: โมเดลชิ้นส่วน 3 มิติ (STP/IGS/X_T), วัสดุเป้าหมาย (ABS / PC+ABS / PP-T20), ปริมาณรายปี / คาวิเทชั่นที่ต้องการ (1×1 หรือตระกูล), ข้อมูลแท่นเครื่องฉีดของคุณ, พื้นผิว และข้อมูลจำเพาะโซนความมันเงาสูง หากมี
ส่งโมเดล 3 มิติของคอนโซลกลาง (STEP/IGS/X_T) และข้อกำหนดของโปรเจ็กต์ จงเยว่โมลด์จะจัดทำรายงาน DFM + สรุปการไหลของแม่พิมพ์ + ใบเสนอราคาอย่างเป็นทางการภายใน 24–48 ชั่วโมงทำการฟรี
