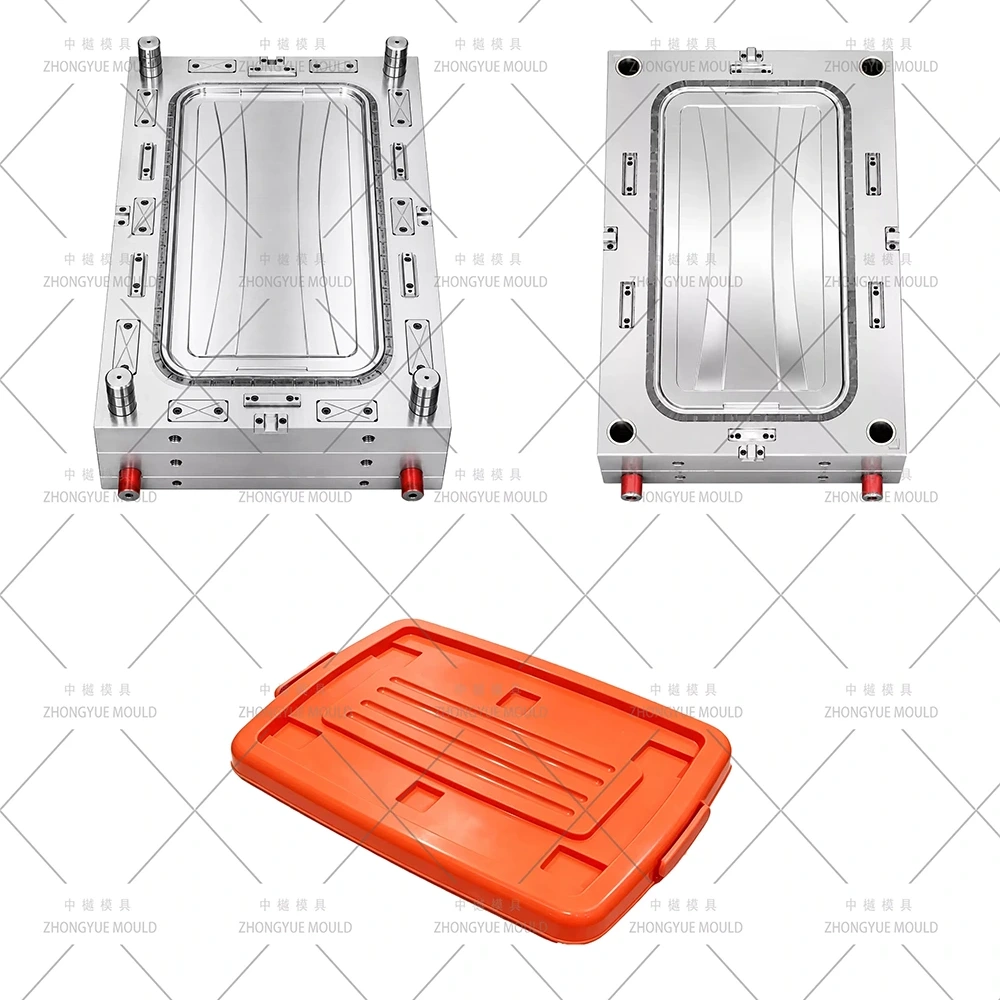

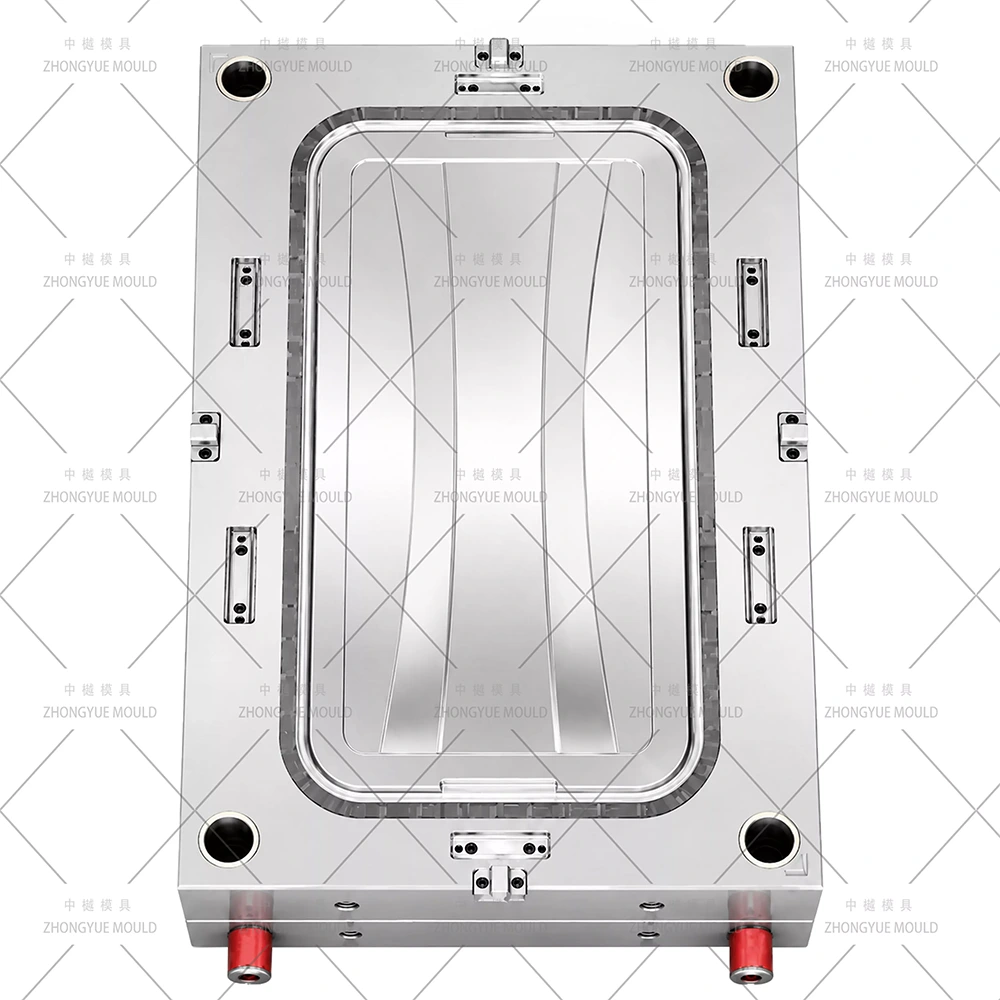

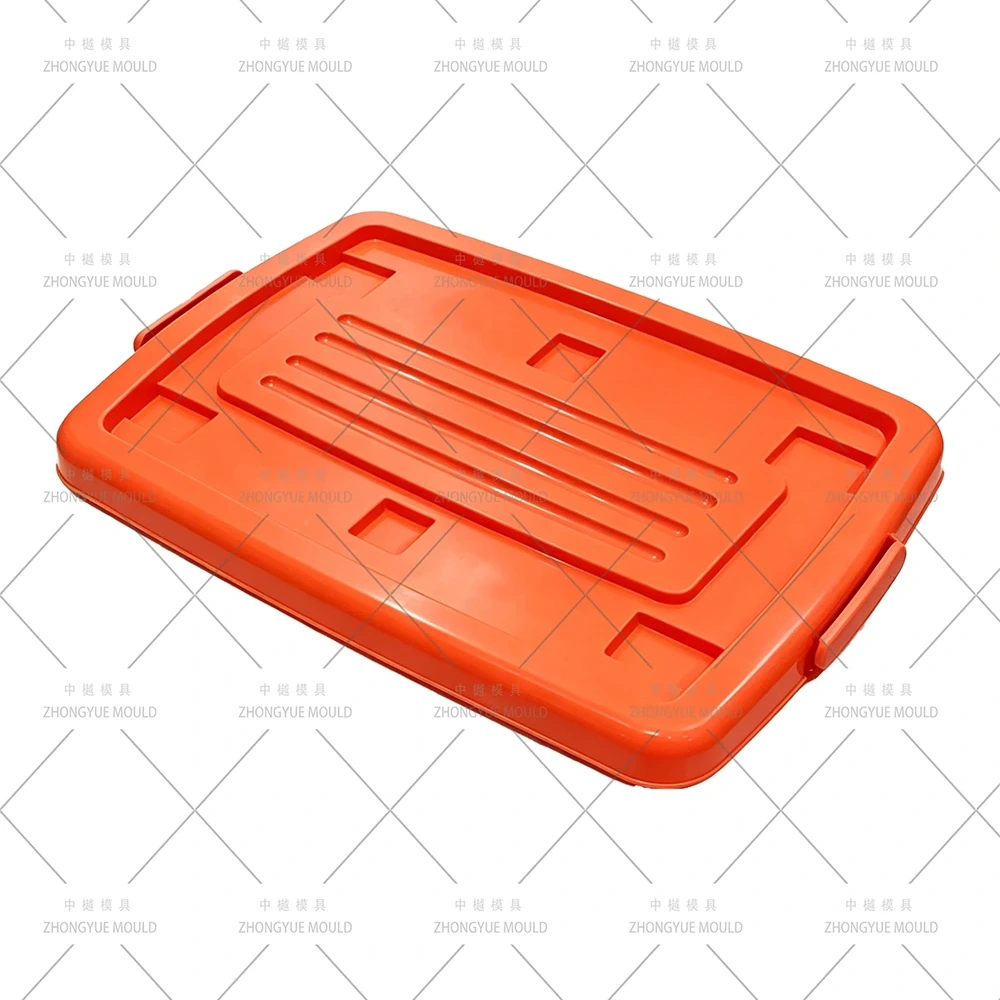

แม่พิมพ์ฝากล่องเก็บของ 40 ลิตร

แม่พิมพ์ฝากล่องเก็บของ 40L - ผู้ผลิตแม่พิมพ์ฉีดฝาคอนเทนเนอร์ / ฝาปิดภาชนะพลาสติกแบบกำหนดเอง

ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดมืออาชีพของจีนที่จัดหาแม่พิมพ์ฉีดฝากล่องเก็บของ 40 ลิตร / แม่พิมพ์ฉีดฝาภาชนะพลาสติกขนาด 40 ลิตร (ฝาปิดแบบ snap-fit ​​หรือแบบบานพับ) ให้กับผู้ค้าส่งผลิตภัณฑ์เครื่องใช้ในครัวเรือนระดับโลก ซูเปอร์มาร์เก็ต และแบรนด์สินค้าส่วนตัว ฝาปิดกล่องเก็บของขนาด 40 ลิตรเป็นส่วนประกอบแบบตื้นขนาดกลาง (ความลึกโดยทั่วไป 40–70 มม.) ขึ้นรูปด้วย PP (MFR 8–15 กรัม/10 นาที สีที่เข้ากันกับตัวถังหรือ PS/ABS แบบใสสำหรับหน้าต่างรับชมระดับพรีเมียม) พร้อมพื้นผิวด้านนอกขัดเงาซาตินเรียบ (SPI B1/B2) และโครงแบบ snap-fit ​​ด้านในที่ติดกับหน้าแปลนด้านบนของกล่องขนาด 40 ลิตร โดยทั่วไปแม่พิมพ์ฝาของเราได้รับการออกแบบเป็นแบบ 2 ช่องหรือ 4 ช่อง (2×1, 2×2 หรือ 1+1 L+R สำหรับฝาปิดที่โค้งมน) เพื่อปรับสมดุลวงจรที่ช้ากว่าของตัวกล่องขนาด 40 ลิตร (1×1, รอบ ~22–35 วินาที) คุณสมบัติต่างๆ ได้แก่ ประตูใต้น้ำที่ซ่อนอยู่ที่ขอบด้านใน ตัวยกมุมขนาดเล็กหรือตัวเลื่อนตื้นสำหรับการตัดด้านล่างแบบคลิปหนีบ ร่องซีลซิลิโคนเสริม และการตรวจสอบ DFM ของระยะห่างจากฝาถึงลำตัว (0.2–0.4 มม.) สำหรับเวอร์ชันพรีเมียม เราจะรวมส่วนแทรกหน้าต่างโปร่งใส (PS/ABS) ที่เปลี่ยนแปลงได้ไว้ในแม่พิมพ์ฝาเดียวกัน

ตั้งแต่ฝาปิดกล่องเก็บของแบบติดแน่น (สี PP ทึบแสงเข้ากัน) ฝาปิดหน้าต่างมองเห็นได้ชัดเจน (เม็ดมีด PS/ABS) ไปจนถึงฝาปิดร่องปะเก็นสำหรับการจัดเก็บแบบกันฝุ่น เรามีการตรวจสอบ DFM เต็มรูปแบบก่อนการตัดเหล็ก

ข้อมูลจำเพาะของแม่พิมพ์กล่องเก็บการฉีดพลาสติก:

ทำให้โครงการแม่พิมพ์กล่องเก็บพลาสติกครั้งต่อไปของคุณสดใสขึ้น!

จุดเด่นทางวิศวกรรมแม่พิมพ์ที่สำคัญสำหรับแม่พิมพ์ฝาปิดกล่องเก็บของขนาด 40 ลิตร

หลายช่องสำหรับยอดคงเหลือเอาต์พุต (2×1, 2×2, 4×1) — ตัวกล่อง 40 ลิตรคือ 1×1 (รอบ ~ 22–35 วินาที); รอบฝาเร็วขึ้น (~10–18 วินาที) → แม่พิมพ์ฝา 2 ช่องหรือ 4 ช่องตรงกับปริมาณงานรายวันโดยไม่สร้างฝามากเกินไป นักวิ่งสาขา Y และสมดุลต่อเวลาเติมคาวิตี้ใน DFM

Snap-Fit Clip Undercut - ตัวช่วยยกแบบ Micro Angled หรือตัวเลื่อนแบบตื้น - ตัวยกขนาดเล็ก 1-2 ตัว (ระยะเดินทาง 5-10 มม.) หรือตัวเลื่อนแบบมุมตื้นจะถอดคลิปหนีบที่เชื่อมต่อกับหน้าแปลนด้านบนของกล่องขนาด 40 ลิตร เม็ดมีดไนไตรด์ H13 สำหรับการสึกหรอ ตรวจสอบการรบกวนในชุดประกอบ 3 มิติ

การชดเชยการหดตัวสำหรับฝา PP (วาดตื้นปานกลาง) — การหดตัวของ PP ~1.2–1.8%; เส้นรอบวงของฝา / ฐานหน้าแปลนขยายใหญ่ขึ้นเล็กน้อยต่อการหดตัวที่ตรวจสอบโดย Moldflow; ควบคุมระยะห่างจากฝาถึงลำตัวที่ 0.2–0.4 มม. (ตรวจสอบด้วยการวาด/หรี่แสงของตัวกล่องขนาด 40 ลิตร)

ประตูเรือดำน้ำที่ซ่อนอยู่บนหน้าแปลนด้านใน / หน้าหลัง — ร่องรอยของประตูมองไม่เห็นจากใบหน้าที่มองเห็นด้านนอก มาตรฐานสาขา Y ของนักวิ่งเย็นสำหรับหลายช่อง ปลายร้อน (เปิด) เป็นอุปกรณ์เสริมสำหรับฝาปิดพรีเมียม PS แบบใสช่องเดียว

การระบายความร้อนผนังบางและรอบสั้น — แผ่นกั้น Ø6–8 มม. + ตัวกั้นส่วนต่อพ่วงในแกน; วงจรแยก รอบทั่วไป 10–18 วินาที; ช่องระบายอากาศแบบแยกส่วน 0.01–0.015 มม. เพื่อป้องกันการไหม้บนส่วนที่บาง

พื้นผิว — ซาตินโปแลนด์มาตรฐาน / มันวาวสูงสำหรับโซนหน้าต่าง — ซาตินช่อง SPI B1/B2 (ฝา PP มาตรฐาน); SPI A2 เคลือบเงาสูง (แทรก S136) สำหรับโซนหน้าต่างที่ชัดเจน; ไม่มีการแกะสลักสานด้วยหวาย/VDI เว้นแต่จะได้รับคำสั่งพิเศษให้เป็นรุ่นตกแต่ง แกนขัด SPI B1 เพื่อการปลดที่ง่ายดาย

ตัวเลือกซิลิโคน-ซีลร่องและโลโก้แทรก — ร่องโอริงกลึงในแกน; โลโก้นูน/deboss ที่เปลี่ยนแปลงได้ด้านในหรือด้านหลังที่มองไม่เห็น

การออกแบบส่วนแทรกหน้าต่างแบบโปร่งใส (ฝาระดับพรีเมียม) - ช่องที่ออกแบบมาพร้อมส่วนแทรกแบบมันวาวสูง S136 ที่ถอดออกได้สำหรับโซนหน้าต่างที่ชัดเจน วัสดุหน้าต่าง (PS/ABS) ฉีดแยกกันหรือผ่านการขึ้นรูปแบบ 2K (อุปกรณ์เสริม)

กระบวนการผลิตและการตรวจสอบแม่พิมพ์ของเรา

การเริ่มโครงการและการตรวจสอบ DFM — วิเคราะห์ความหนาของผนังฝา (ทั่วไป 1.5–2.5 มม.), การตัดด้านล่างแบบ snap-clip และระยะชักของตัวยก, ตำแหน่งเกตและความสมดุลของราง Y ของรันเนอร์สำหรับหลายช่อง, ระยะห่างจากฝาถึงลำตัว (ต้องการ 40 ลิตร การหรี่/การวาดหน้าแปลนด้านบนของกล่อง-ตัวถัง) แนะนำหมายเลขช่องเพื่อให้ตรงกับอัตราส่วนเอาต์พุตของแม่พิมพ์ตัวถัง 40 ลิตร

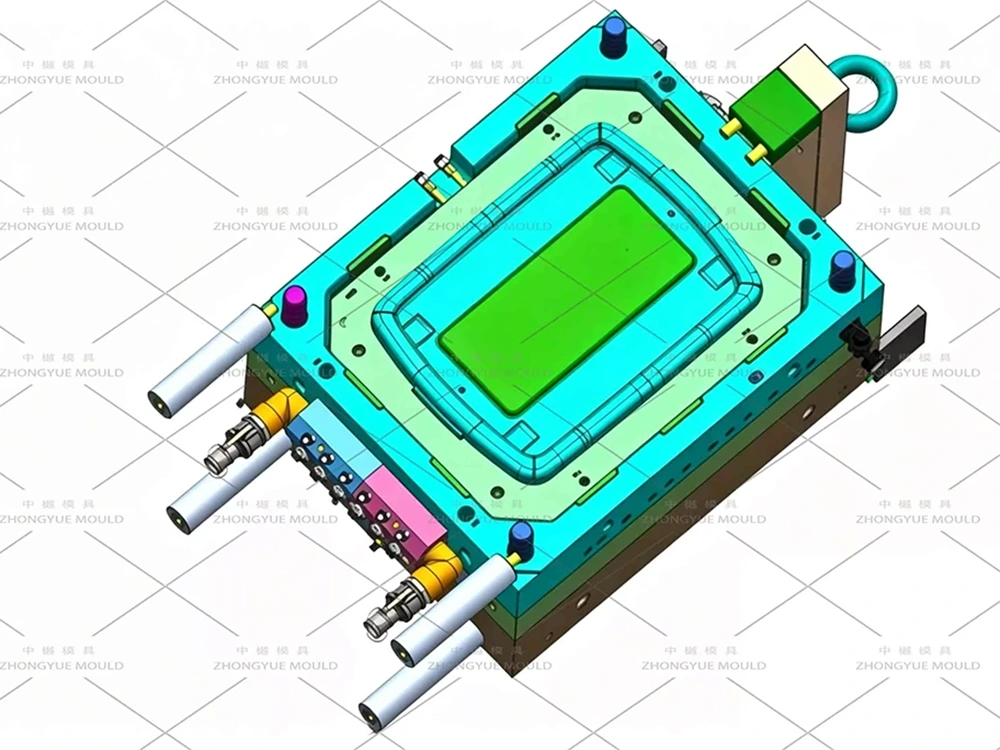

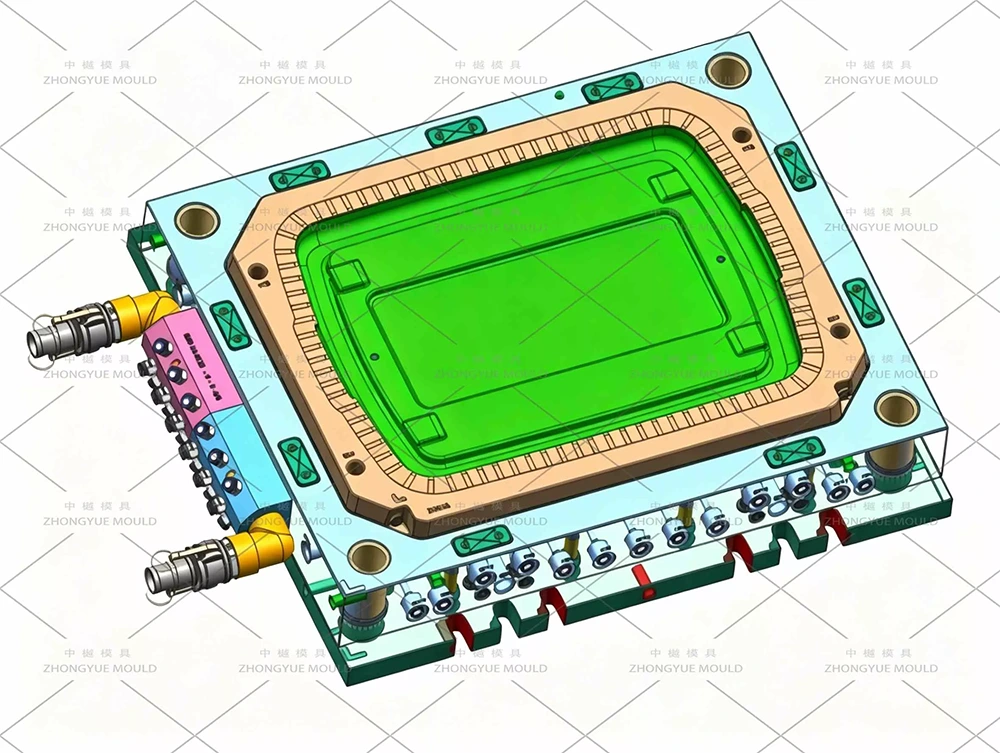

การอนุมัติการออกแบบแม่พิมพ์ (3D) — การประกอบเต็มรูปแบบพร้อมโครงร่างแผ่นกั้นการระบายความร้อน รายละเอียดไมโครลิฟเตอร์/ตัวเลื่อนพร้อมการตรวจสอบการรบกวน การจำลองสมดุลของนักวิ่ง กลยุทธ์การระบายอากาศ (เส้นแยกส่วน 0.01–0.015 มม.)

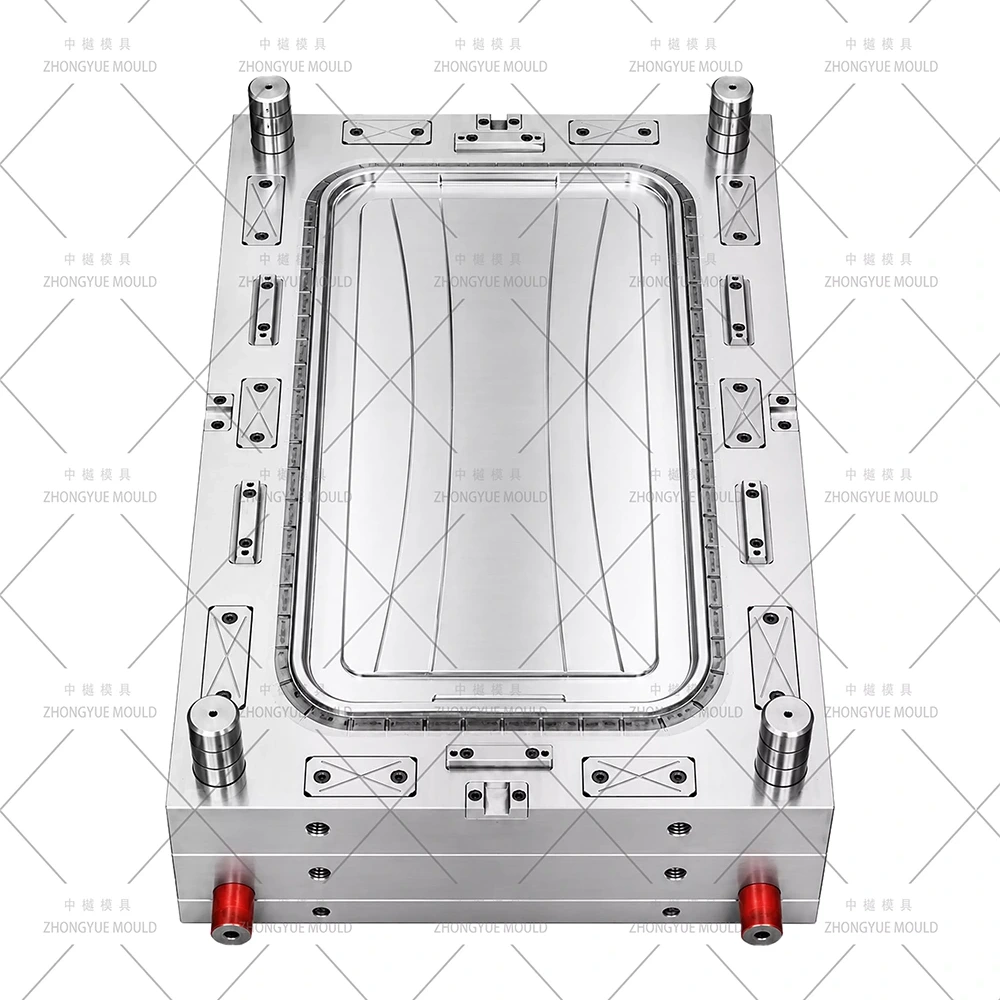

การตัดเฉือนที่แม่นยำ — โพรงกัดหยาบ/เก็บผิวละเอียดด้วย CNC ความเร็วสูง, คอร์/โพรง SPI B1/B2 (หรือ S136 A2 สำหรับโซนความเงา), ไนไตรด์ตัวยกไมโคร H13 และข้อต่อกระชับมือ, กระเป๋าใส่โลโก้

Assembly & T1 Trial — ทำงานบนเครื่องฉีดภายในบริษัท ตรวจสอบแบบ snap-fit ​​บนตัวอย่างกล่องขนาด 40 ลิตร (ส่งหรือซื้อแยกต่างหาก) ร่องรอยของประตู วงจรการทำความเย็น (~10–18 วินาที) จัดหาวิดีโอทดลอง + ฝาตัวอย่าง + การตรวจสอบขนาด

การแก้ไขและการอนุมัติขั้นสุดท้าย — ปรับแต่งจังหวะเวลาของนักกีฬายกอย่างละเอียดหากจำเป็น จัดส่งในกล่องปลอดรมควันพร้อมคู่มือแม่พิมพ์และรายการอะไหล่ (สปริงตัวยกขนาดเล็ก หมุดดีดตัว เครื่องดึงสปรู)

การสนับสนุนหลังการขาย — รับประกันแม่พิมพ์ 1 ปี อะไหล่ฟรีสำหรับความเสียหายที่ไม่ได้เกิดจากฝีมือมนุษย์ (โดยเฉพาะสปริง/หมุดไมโครลิฟเตอร์) คำแนะนำทางเทคนิคระยะไกล

เหตุใดจึงเลือก ZHONGYUE MOLD สำหรับแม่พิมพ์ในครัวเรือนของคุณ

ประสบการณ์แม่พิมพ์ในครัวเรือนที่หลากหลาย — กล่องเก็บของ 5 ลิตร–120 ลิตร (ชุดตัวถัง + ฝา) ถังขยะหวาย เก้าอี้ ลัง ตะกร้าที่สร้างขึ้นในบ้าน

DFM ของบริษัทพร้อมการตรวจสอบความพอดีของตัวถัง — ตรวจสอบระยะห่างของหน้าแปลนจากฝาถึงกล่อง (0.2–0.4 มม.) โดยใช้การวาด/หรี่ตัวถังขนาด 40 ลิตรก่อนการตัดเหล็ก แนะนำให้นับจำนวนโพรงที่เหมาะสมที่สุด (2×1 / 2×2) เพื่อให้ตรงกับเอาท์พุตของร่างกาย

ความเชี่ยวชาญแบบหลายช่องและไมโครลิฟเตอร์ — นักวิ่งสาขาตัว Y ที่สมดุล ตัวยก/สไลด์แบบ snap-clip ขนาดเล็กที่คำนวณอย่างถูกต้อง เลือกโซนไฮกลอส S136 สำหรับหน้าต่างใสได้

QC ที่เข้มงวดและความก้าวหน้าที่โปร่งใส — ภาพถ่ายการตัดเฉือนรายสัปดาห์ การอนุมัติตัวอย่าง T1 (ตรวจสอบตัวอย่างตัวถัง) ก่อนจัดส่ง

ประสบการณ์การส่งออก — แม่พิมพ์ที่จัดส่งไปยังยุโรป อเมริกาเหนือ อเมริกาใต้ เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง

รับประกันแม่พิมพ์ 1 ปี + อะไหล่สำรอง (ไมโครลิฟเตอร์สปริง, หมุดดีดตัว)

คำถามที่พบบ่อย

ถาม: ฉันควรเลือกจำนวนโพรงใด - 1×1, 2×1 หรือ 2×2

A: โดยปกติแล้วตัวกล่องขนาด 40 ลิตรจะเป็น 1×1 (รอบ ~ 22–35 วินาที) ฝาหมุนเร็วขึ้น (~10–18 วินาที) ดังนั้นเราขอแนะนำ 2 ช่อง (2×1) หรือ 4 ช่อง (2×2 หรือ 4×1) เพื่อให้สมดุลผลผลิตในแต่ละวันโดยประมาณ บอกจำนวนโพรงในร่างกายและปริมาตรรายวันของคุณให้เราทราบ — เราจะคำนวณจำนวนช่องฝาที่เหมาะสมที่สุด

ถาม: แม่พิมพ์ฝาจำเป็นต้องวาดตัวกล่องหรือไม่?

ตอบ: ขอแนะนำเป็นอย่างยิ่ง — เราจำเป็นต้องมี Ø หรือ L×W ขอบด้านบนของกล่อง ความหนาของหน้าแปลน และตำแหน่งร่องล็อค (หรือส่งโครง 3D) เพื่อตรวจสอบระยะห่างของเบาะนั่งที่ฝา (0.2–0.4 มม.) และการเชื่อมต่อของคลิปหนีบก่อนที่จะตัดเหล็ก

ถาม: พื้นผิวแบบใด — มีพื้นผิวเป็นหวาย/ทอไหม?

ตอบ: มาตรฐานคือผลิตภัณฑ์ขัดซาติน SPI B1/B2 (ไม่มีพื้นผิว) สำหรับฝา PP SPI A2 เคลือบเงาสูง (เม็ดมีด S136) เป็นอุปกรณ์เสริมสำหรับโซนหน้าต่าง PS แบบใสหรือ ABS แบบพรีเมียม การแกะสลักด้วยหวายแบบ VDI/หวาย จะไม่ถูกนำมาใช้ เว้นแต่คุณจะสั่งฝาปิดรุ่นตกแต่งพิเศษเพื่อให้เข้ากับตัวกล่องหวาย

ถาม: คุณสามารถเพิ่มร่องสำหรับปะเก็นซีลซิลิโคนได้หรือไม่?

ตอบ: ใช่ — โอริง/ร่องปะเก็นที่กลึงในแกนกลาง นอกจากนี้เรายังสามารถแนะนำขนาดหน้าตัดของร่อง (โดยทั่วไปกว้าง 2.0–3.0 มม. × ลึก 1.5–2.0 มม.) ต่อขนาดสายซิลิโคนมาตรฐาน

ถาม: คุณต้องการใบเสนอราคาอะไร?

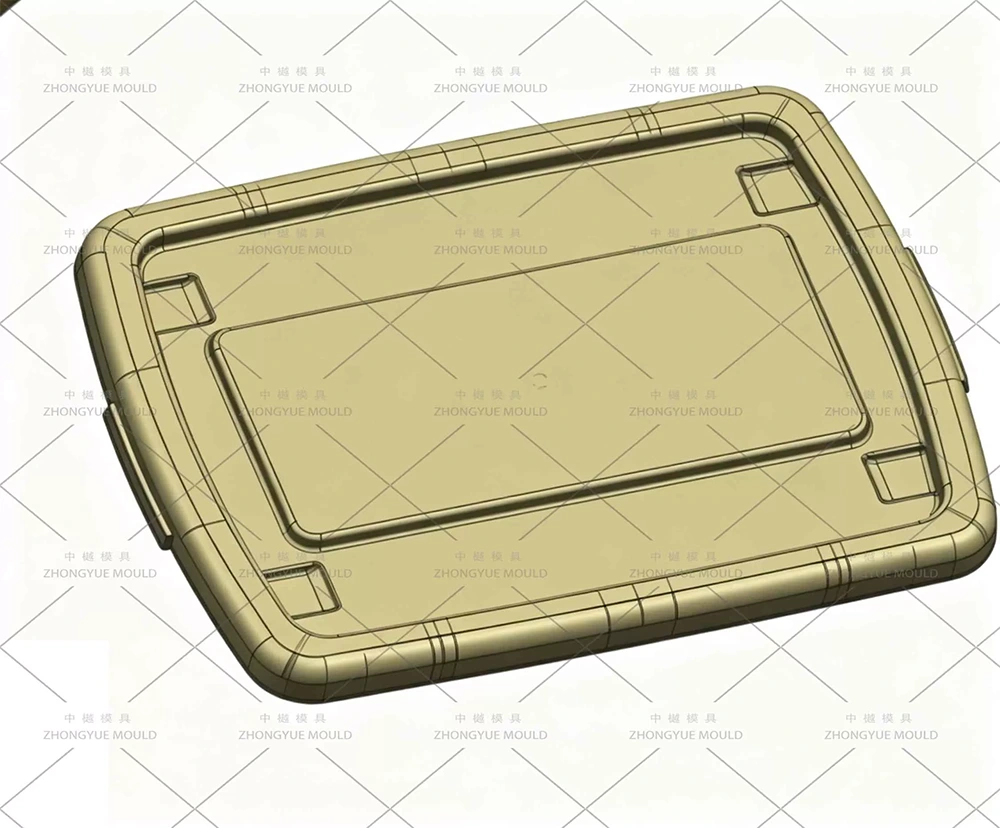

A: การวาดภาพ 2 มิติ (PDF/DWG) + โมเดล 3 มิติ (STP/IGS/X_T) ของฝา และโดยเฉพาะอย่างยิ่ง หน้าแปลนด้านบนตัวถังขนาด 40 ลิตรหรี่ลงหรือ 3 มิติ บอกหมายเลขช่องแม่พิมพ์ของร่างกายคุณ (1×1 ฯลฯ) ปริมาตรต่อปี ช่องฝาที่ต้องการ (2×1 / 2×2) และวัสดุ (PP MFR / GPPS / ABS)

ขอใบเสนอราคาสำหรับแม่พิมพ์ฝาปิดกล่องเก็บของขนาด 40 ลิตรของคุณ

ส่งแบบ 2 มิติ + โมเดล 3 มิติของฝากล่องเก็บของขนาด 40 ลิตร (และไฟล์/ไฟล์หน้าแปลนด้านบนของตัวกล่องขนาด 40 ลิตรที่เหมาะสมที่สุด) และข้อมูลช่องแม่พิมพ์ของตัวถังขนาด 40 ลิตรของคุณ ZHONGYUE MOLD จะจัดให้มีการตรวจสอบ DFM ฟรี พร้อมการตรวจสอบความพอดีของฝาปิด + คำแนะนำเกี่ยวกับหมายเลขโพรง + ใบเสนอราคาอย่างเป็นทางการภายใน 24–48 ชั่วโมงทำการ

ติดต่อเราตอนนี้เพื่อเริ่มโครงการแม่พิมพ์ฉีดฝาภาชนะเก็บพลาสติก / ฝาครอบขนาด 40 ลิตร!
