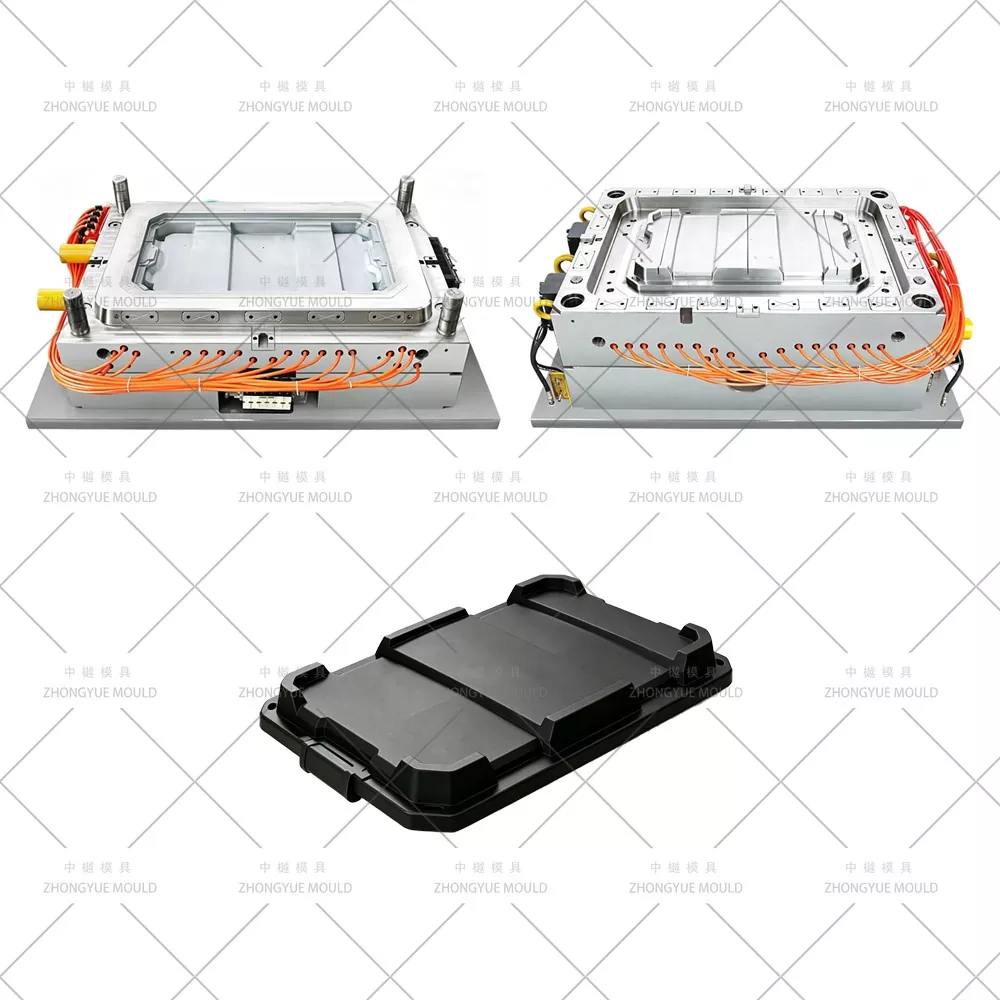

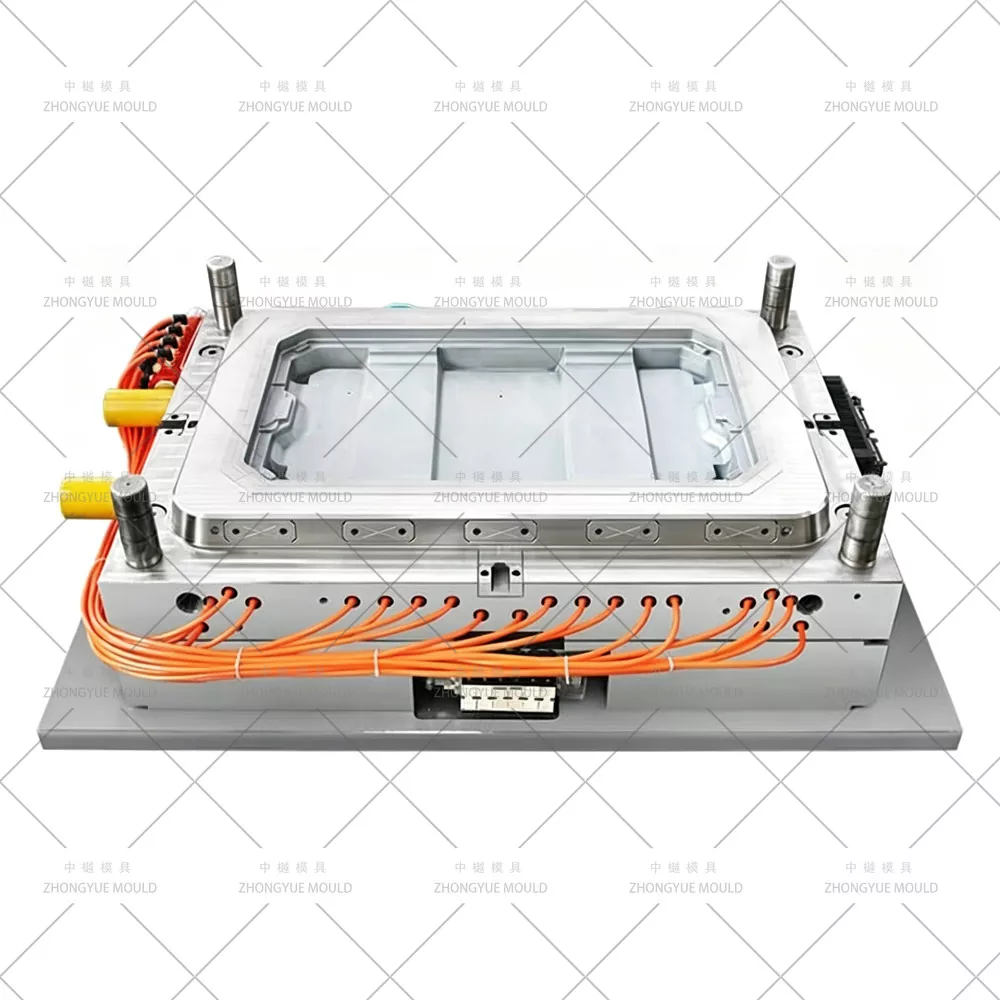

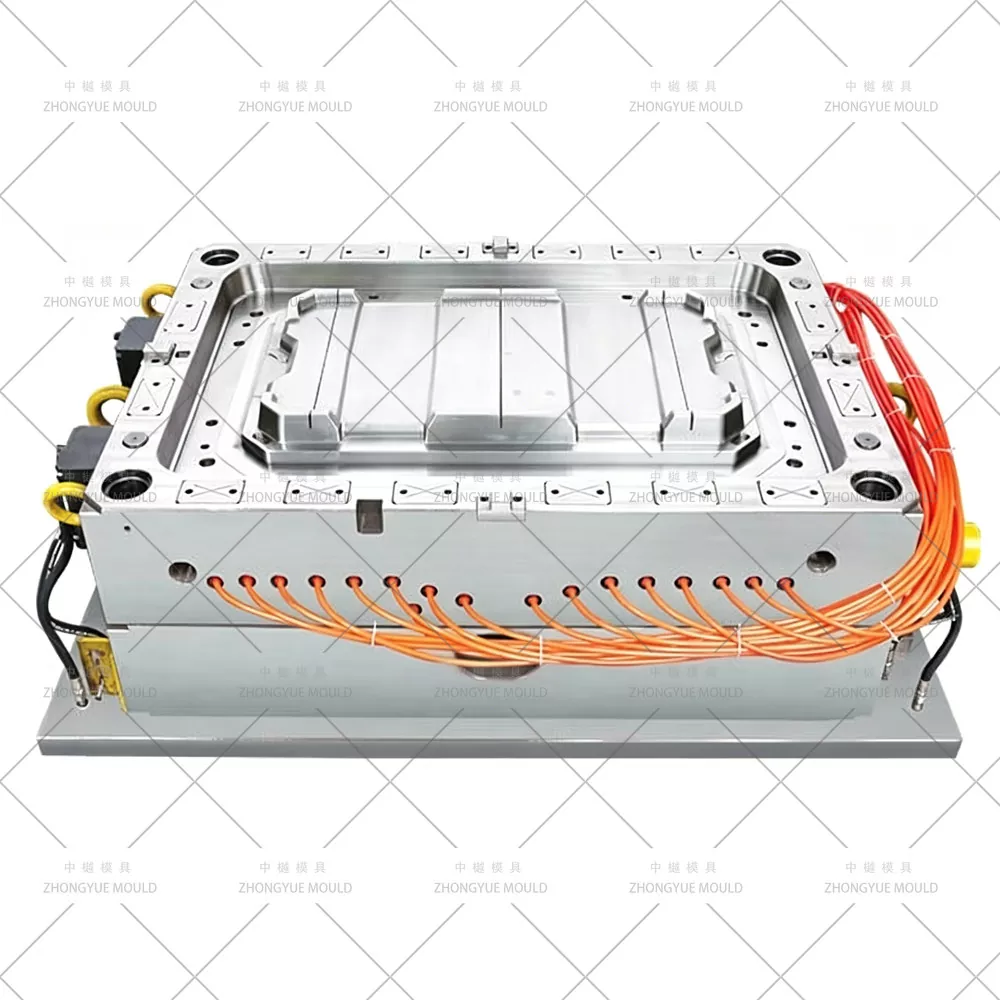

แม่พิมพ์ฝากล่องเก็บของ 50 ลิตร

แม่พิมพ์ฝากล่องเก็บของ 50L - ผู้ผลิตแม่พิมพ์ฉีดฝาคอนเทนเนอร์ / ฝาครอบภาชนะพลาสติกแบบกำหนดเอง

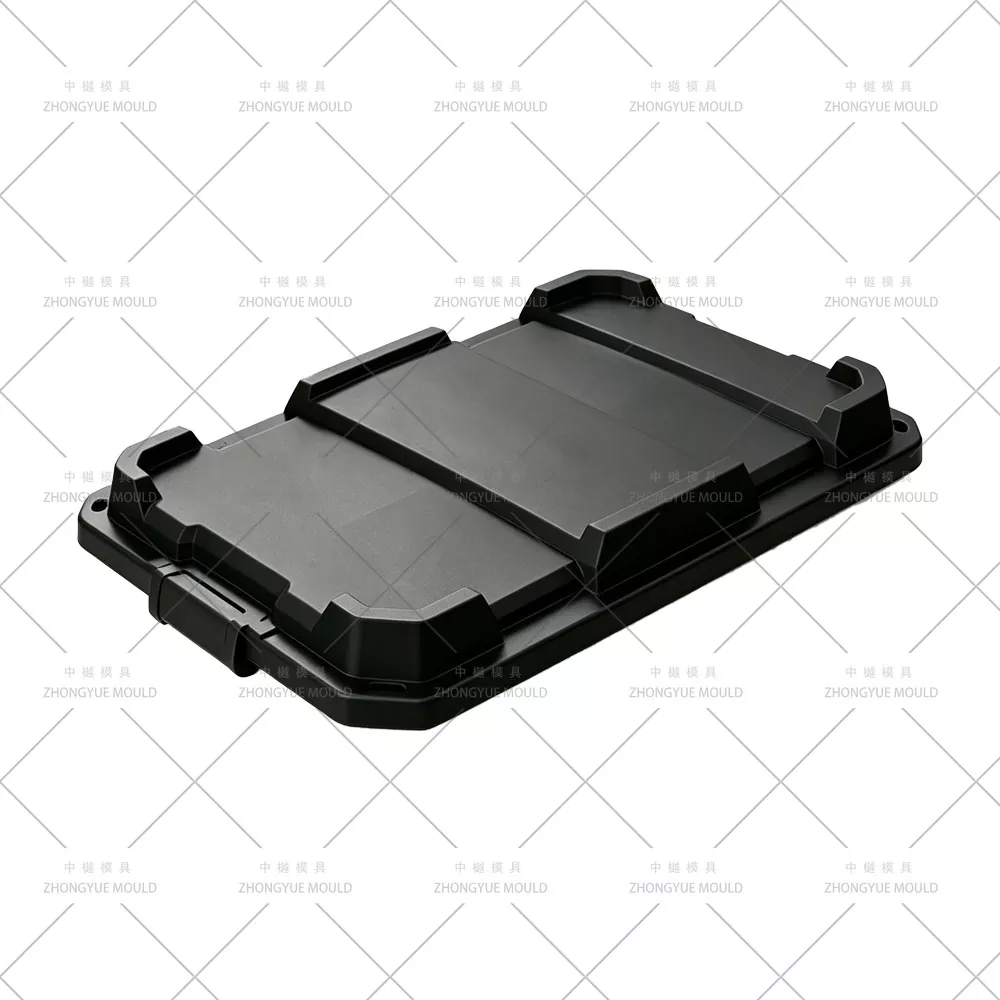

ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดมืออาชีพของจีนที่จัดหาแม่พิมพ์ฉีดฝากล่องเก็บของขนาด 50 ลิตร / แม่พิมพ์ฉีดฝาภาชนะพลาสติกขนาด 50 ลิตร (ฝาปิดแบบ snap-fit ​​หรือแบบบานพับ) ให้กับผู้ค้าส่งผลิตภัณฑ์เครื่องใช้ในครัวเรือนระดับโลก ซูเปอร์มาร์เก็ต และแบรนด์สินค้าส่วนตัว ฝาปิดกล่องเก็บของขนาด 50 ลิตรเป็นส่วนประกอบแบบดึงตื้น (ความลึกโดยทั่วไป 30–70 มม.) ขึ้นรูปด้วย PP (MFR 8–15 กรัม/10 นาที สีที่เข้ากันกับตัวถังหรือ PS/ABS แบบใสสำหรับเส้นระดับพรีเมียม) พร้อมพื้นผิวด้านนอกขัดเงาซาตินเรียบ (SPI B1/B2) และโครงแบบ snap-fit ​​ด้านในที่ติดกับหน้าแปลนด้านบนของกล่อง โดยทั่วไปแม่พิมพ์ฝาของเราได้รับการออกแบบเป็นแบบ 2 ช่องหรือ 4 ช่อง (2×1, 2×2 หรือ 1+1 L+R สำหรับฝาปิดที่โค้งมน) เพื่อปรับสมดุลวงจรที่ช้ากว่าของตัวกล่องขนาด 50 ลิตร (1×1) คุณสมบัติต่างๆ ได้แก่ ประตูใต้น้ำที่ซ่อนอยู่บนขอบด้านใน ตัวยกมุมขนาดเล็กหรือตัวเลื่อนตื้นสำหรับการตัดด้านล่างแบบคลิปหนีบ ร่องซีลซิลิโคนเสริม และการตรวจสอบ DFM ของระยะห่างจากฝาถึงลำตัว (0.2–0.4 มม.)

ตั้งแต่ฝาปิดกล่องเก็บของแบบติดแน่น (สี PP ทึบแสงเข้ากัน) ฝาปิดหน้าต่างมองเห็นที่ชัดเจน (เม็ดมีด PS/ABS หรือแม่พิมพ์ฝาใสแยก) ไปจนถึงฝาปิดร่องปะเก็นสำหรับการจัดเก็บแบบกันฝุ่น เรามีการตรวจสอบ DFM เต็มรูปแบบก่อนการตัดเหล็ก

ข้อมูลจำเพาะของแม่พิมพ์กล่องเก็บการฉีดพลาสติก:

ทำให้โครงการแม่พิมพ์กล่องเก็บพลาสติกครั้งต่อไปของคุณสดใสขึ้น!

จุดเด่นทางวิศวกรรมแม่พิมพ์ที่สำคัญสำหรับแม่พิมพ์ฝาปิดกล่องเก็บของขนาด 50 ลิตร

หลายช่องสำหรับยอดคงเหลือเอาต์พุต (2×1, 2×2, 4×1)— ตัวกล่องขนาด 50 ลิตรคือ 1×1 (รอบ ~ 25–40 วินาที) รอบฝาเร็วขึ้น (~10–18 วินาที) → แม่พิมพ์ฝา 2 ช่องหรือ 4 ช่องตรงกับปริมาณงานรายวันโดยไม่สร้างฝามากเกินไป นักวิ่งสาขา Y และสมดุลต่อเวลาเติมคาวิตี้ใน DFM

Snap-Fit Clip Undercut — ตัวช่วยยกมุมขนาดเล็กหรือสไลด์ตื้น— ตัวยกขนาดเล็ก 1–2 ตัว (ระยะเดินทาง 3–10 มม.) หรือตัวสไลด์มุมตื้นดึงคลิปหนีบที่เชื่อมต่อกับหน้าแปลนด้านบนของกล่องขนาด 50 ลิตร เม็ดมีดไนไตรด์ H13 สำหรับการสึกหรอ ตรวจสอบการรบกวนในชุดประกอบ 3 มิติ

การชดเชยการหดตัวสำหรับฝา PP (สี่เหลี่ยมตื้น/แบบกลม)— การหดตัวของ PP ~1.2–1.8%; เส้นรอบวงของฝา / ฐานหน้าแปลนขยายใหญ่ขึ้นเล็กน้อยต่อการหดตัวที่ตรวจสอบโดย Moldflow; ควบคุมระยะห่างจากฝาถึงลำตัวที่ 0.2–0.4 มม. (ตรวจสอบด้วยภาพวาด/การหรี่แสงของตัวกล่อง)

ประตูเรือดำน้ำที่ซ่อนอยู่ (แฝง) บนหน้าแปลนด้านใน / หน้าหลัง- ร่องรอยประตูที่มองไม่เห็นจากใบหน้าที่มองเห็นภายนอก มาตรฐานสาขา Y ของนักวิ่งเย็นสำหรับหลายช่อง ปลายร้อน (เปิด) เป็นอุปกรณ์เสริมสำหรับฝาปิดพรีเมียม PS แบบใสช่องเดียว

การทำความเย็นแบบผนังบางและรอบการทำงานสั้น— แผ่นกั้น Ø6–8 มม. + ตัวกั้นส่วนต่อพ่วงในแกนกลาง วงจรแยก รอบทั่วไป 10–18 วินาที; ช่องระบายอากาศแบบแยกส่วน 0.01–0.015 มม. เพื่อป้องกันการไหม้บนส่วนที่บาง

การตกแต่งพื้นผิว — สามารถเลือกแบบซาตินเงามาตรฐาน / มันวาวสูงได้— Cavity SPI B1/B2 ซาติน (ฝา PP มาตรฐาน); SPI A2 มันวาวสูง (เม็ดมีด S136) เป็นอุปกรณ์เสริมสำหรับฝา ABS แบบใส/พรีเมียม ไม่มีการแกะสลักสานด้วยหวาย/VDI เว้นแต่จะได้รับการร้องขอเป็นพิเศษให้เป็นรุ่นตกแต่งพิเศษ แกนขัด SPI B1 เพื่อการปลดที่ง่ายดาย

ตัวเลือกซิลิโคน-ซีลร่องและโลโก้แทรก— ร่องโอริงกลึงในแกนกลาง โลโก้นูน/deboss ที่เปลี่ยนแปลงได้ด้านในหรือด้านหลังที่มองไม่เห็น

เหล็กแม่พิมพ์ที่แนะนำสำหรับแม่พิมพ์ฝาปิดกล่องเก็บของขนาด 50 ลิตร

กระบวนการผลิตและการตรวจสอบแม่พิมพ์ของเรา

การเริ่มโครงการและการทบทวน DFM— วิเคราะห์ความหนาของผนังฝา (ทั่วไป 1.2–2.0 มม.), การตัดส่วนล่างแบบคลิปหนีบและระยะชักของตัวยก, ตำแหน่งประตูและความสมดุลของรางตัว Y สำหรับหลายช่อง, ระยะห่างจากฝาถึงลำตัว (จำเป็นต้องมีการหรี่แสง / การวาดหน้าแปลนด้านบนของตัวกล่อง) แนะนำหมายเลขช่องเพื่อให้ตรงกับอัตราส่วนเอาต์พุตของแม่พิมพ์ขนาด 50 ลิตรของคุณ

การอนุมัติการออกแบบแม่พิมพ์ (3D)— การประกอบแบบเต็มพร้อมโครงร่างแผ่นกั้นความเย็น รายละเอียดไมโครลิฟเตอร์/ตัวเลื่อนพร้อมการตรวจสอบการรบกวน การจำลองสมดุลของรันเนอร์ วิธีระบายอากาศ (เส้นแยกส่วน 0.01–0.015 มม.)

เครื่องจักรกลที่มีความแม่นยำ— ช่องกัดหยาบ/เก็บผิวละเอียด CNC ความเร็วสูง, แกน/ช่อง SPI B1/B2 (หรือ S136 A2 สำหรับโซนความเงา), ไนไตรด์ตัวยกไมโคร H13 และกระชับมือ, กระเป๋าใส่โลโก้

การประกอบและการทดลองใช้ T1— ทำงานบนเครื่องฉีดภายในบริษัท ตรวจสอบแบบ snap-fit ​​บนตัวอย่างกล่องขนาด 50 ลิตร (ส่งหรือซื้อแยกต่างหาก) ร่องรอยของประตู วงจรการทำความเย็น (~10–18 วินาที) จัดหาวิดีโอทดลอง + ฝาตัวอย่าง + การตรวจสอบขนาด

การแก้ไขและการอนุมัติขั้นสุดท้าย— ปรับแต่งจังหวะการยกของตัวยกอย่างละเอียดหากจำเป็น จัดส่งในกล่องปลอดรมควันพร้อมคู่มือแม่พิมพ์และรายการอะไหล่ (สปริงตัวยกขนาดเล็ก หมุดดีดตัว เครื่องดึงสปรู)

การสนับสนุนหลังการขาย— รับประกันแม่พิมพ์ 1 ปี อะไหล่ฟรีสำหรับความเสียหายที่ไม่ได้เกิดจากฝีมือมนุษย์ (โดยเฉพาะสปริง/หมุดไมโครลิฟเตอร์) คำแนะนำทางเทคนิคจากระยะไกล

เหตุใดจึงเลือก ZHONGYUE MOLD สำหรับแม่พิมพ์ในครัวเรือนของคุณ

ประสบการณ์แม่พิมพ์ในครัวเรือนที่หลากหลาย— กล่องเก็บของขนาด 5 ลิตร–120 ลิตร (ตัวตู้ + ชุดฝาปิด) ถังขยะหวาย เก้าอี้ ลังไม้ ตะกร้าแบบบิวท์อินในบ้าน

DFM ในบ้านพร้อมการตรวจสอบความพอดีของฝาตัวถัง— ตรวจสอบระยะห่างของหน้าแปลนจากฝาถึงกล่อง (0.2–0.4 มม.) โดยใช้การวาดรูปร่าง/การหรี่แสงก่อนการตัดเหล็ก แนะนำให้นับจำนวนโพรงที่เหมาะสมที่สุด (2×1 / 2×2) เพื่อให้ตรงกับเอาท์พุตของร่างกาย

ความเชี่ยวชาญแบบหลายช่องและไมโครลิฟเตอร์— นักวิ่งกิ่ง Y ที่สมดุล ตัวยก/สไลด์แบบ snap-clip ขนาดเล็กคำนวณอย่างถูกต้อง เลือกโซนไฮกลอส S136 สำหรับฝาใส/พรีเมียมได้

QC ที่เข้มงวดและความก้าวหน้าที่โปร่งใส— ภาพถ่ายการตัดเฉือนรายสัปดาห์ การอนุมัติตัวอย่าง T1 (ตรวจสอบความพอดีของตัวอย่างตัวถัง) ก่อนจัดส่ง

ประสบการณ์การส่งออก— แม่พิมพ์ที่จัดส่งไปยังยุโรป อเมริกาเหนือ อเมริกาใต้ เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง

รับประกันแม่พิมพ์ 1 ปี + อะไหล่สำรอง (ไมโครลิฟเตอร์สปริง, หมุดดีดตัว)

คำถามที่พบบ่อย — แม่พิมพ์ฝาปิดกล่องเก็บของขนาด 50 ลิตร

ถาม: ฉันควรเลือกจำนวนโพรงใด - 1×1, 2×1 หรือ 2×2

A: โดยปกติแล้วตัวกล่องขนาด 50 ลิตรจะเป็น 1×1 (รอบ ~ 25–40 วินาที) ฝาหมุนเร็วขึ้น (~10–18 วินาที) ดังนั้นเราขอแนะนำ 2 ช่อง (2×1) หรือ 4 ช่อง (2×2 หรือ 4×1) เพื่อให้สมดุลผลผลิตในแต่ละวันโดยประมาณ บอกจำนวนโพรงในร่างกายและปริมาตรรายวันของคุณให้เราทราบ — เราจะคำนวณจำนวนช่องฝาที่เหมาะสมที่สุด

ถาม: แม่พิมพ์ฝาจำเป็นต้องวาดตัวกล่องหรือไม่?

ตอบ: ขอแนะนำเป็นอย่างยิ่ง — เราจำเป็นต้องมี Ø หรือ L×W ขอบด้านบนของกล่อง ความหนาของหน้าแปลน และตำแหน่งร่องล็อค (หรือส่งโครง 3D) เพื่อตรวจสอบระยะห่างของเบาะนั่งที่ฝา (0.2–0.4 มม.) และการเชื่อมต่อของคลิปหนีบก่อนที่จะตัดเหล็ก

ถาม: พื้นผิวแบบใด — มีพื้นผิวเป็นหวาย/ทอไหม?

ตอบ: มาตรฐานคือผลิตภัณฑ์ขัดซาติน SPI B1/B2 (ไม่มีพื้นผิว) สำหรับฝา PP SPI A2 เคลือบเงาสูง (เม็ดมีด S136) เป็นอุปกรณ์เสริมสำหรับฝา PS แบบใสหรือ ABS แบบพรีเมียม การแกะสลักด้วยหวายแบบ VDI/หวาย จะไม่ถูกนำมาใช้ เว้นแต่คุณจะสั่งฝาปิดรุ่นตกแต่งพิเศษเพื่อให้เข้ากับตัวกล่องหวาย

ถาม: คุณสามารถเพิ่มร่องสำหรับปะเก็นซีลซิลิโคนได้หรือไม่?

ตอบ: ใช่ — โอริง/ร่องปะเก็นที่กลึงในแกนกลาง นอกจากนี้เรายังสามารถแนะนำขนาดหน้าตัดของร่อง (โดยทั่วไปกว้าง 2.0–3.0 มม. × ลึก 1.5–2.0 มม.) ต่อขนาดสายซิลิโคนมาตรฐาน

ถาม: คุณต้องการใบเสนอราคาอะไร?

A: การเขียนแบบ 2 มิติ (PDF/DWG) + โมเดล 3 มิติ (STP/IGS/X_T) ของฝา และควรหรี่แสงหน้าแปลนด้านบนของตัวกล่องหรือ 3 มิติ บอกหมายเลขช่องแม่พิมพ์ของร่างกายคุณ (1×1 ฯลฯ) ปริมาตรต่อปี ช่องฝาที่ต้องการ (2×1 / 2×2) และวัสดุ (PP MFR / GPPS / ABS)

ขอใบเสนอราคาสำหรับแม่พิมพ์ฝาปิดกล่องเก็บของขนาด 50 ลิตร

ส่งแบบ 2 มิติ + โมเดล 3 มิติของฝากล่องเก็บของขนาด 50 ลิตร (และไฟล์/ขนาดหน้าแปลนด้านบนของตัวกล่องที่เหมาะสมที่สุด) และข้อกำหนดของโครงการ บอกจำนวนโพรงของแม่พิมพ์ตัวถังขนาด 50 ลิตรของคุณให้เราทราบ — ZHONGYUE MOOLD จะจัดให้มีการตรวจสอบ DFM ฟรี พร้อมการตรวจสอบความพอดีของฝา + คำแนะนำหมายเลขโพรง + ใบเสนอราคาอย่างเป็นทางการภายใน 24–48 ชั่วโมงทำการ

ติดต่อเราตอนนี้เพื่อเริ่มโครงการแม่พิมพ์ฉีดฝาภาชนะเก็บพลาสติก / ฝาครอบขนาด 50 ลิตร!
