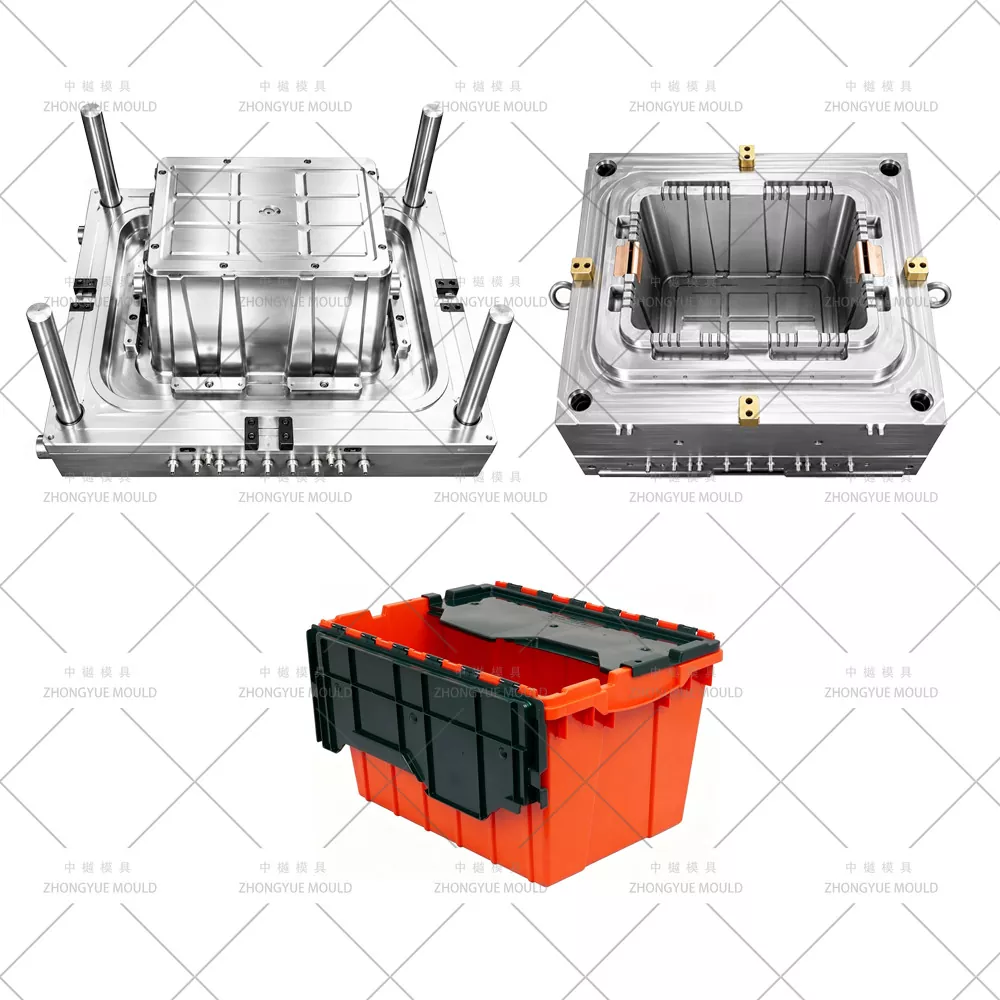

กล่องวางซ้อนกันได้พร้อมแม่พิมพ์ฝาที่แนบมา

กล่องเก็บของแบบวางซ้อนได้พร้อมแม่พิมพ์ฝาปิด - คอนเทนเนอร์ฝาปิดขนาดยูโร / ผู้ผลิตแม่พิมพ์ฉีดสิริแบบซ้อนได้

ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดแบบมืออาชีพของจีนที่จำหน่ายกล่องซ้อนแบบซ้อนได้พร้อมแม่พิมพ์ฝาปิดที่แนบมา / กระเป๋า Tote แบบซ้อนได้แบบชิ้นเดียวพร้อมฝาปิดแบบบานพับ (ภาชนะแบบฝาปิดแบบยูโร, 21 ลิตร / 46 ลิตร / 56 ลิตร / 67 ลิตร – 400×300 มม. และ 600 × 400 มม.) ให้กับผู้ให้บริการโลจิสติกส์ระดับโลก ผู้จัดจำหน่ายยา ศูนย์ปฏิบัติตามอีคอมเมิร์ซ และ ผู้ประกอบการคลังสินค้า 3PL

ผลิตภัณฑ์นี้แตกต่างจากกล่องเก็บของแบบแยกส่วน + ฝาปิดแบบหลวม ผลิตภัณฑ์นี้ได้รับการขึ้นรูปใน ONE shot โดยเป็นชิ้นส่วนพลาสติกชิ้นเดียว: ตัวกล่อง ฝาปิด (ฝา "จระเข้" แบบฝาเดียวหรือสองฝา) และบานพับแบบรวม PP แบบบาง (แผ่นใย 0.25–0.4 มม.) ที่เชื่อมต่อเข้าด้วยกัน ผนังด้านข้างมีเทเปอร์แบบซ้อน (1.5–3° ต่อด้าน) ดังนั้นกระเป๋าโท้ตเปล่าจึงวางลึก — ความสูงแบบซ้อนกัน 75–90 มม. เทียบกับความสูงเต็ม 220–365 มม. ซึ่งช่วยประหยัดปริมาณการคืนสินค้าเปล่าได้ 60–75% หลายเวอร์ชันมีรูร้อยซีลป้องกันการงัดแงะ ที่ยึดป้าย 4 ด้าน และด้ามจับตามหลักสรีระศาสตร์

แม่พิมพ์ของเราเป็นแบบช่องเดียว (1×1) โดยผลิตตัวเครื่อง+ฝาปิด+บานพับเข้าด้วยกัน (ตัวเลือกแม่พิมพ์ฝาสำรอง 2 ช่องที่เสนอราคาไว้) โดยมีการระบายความร้อนของเม็ดมีด BeCu ที่โซนบานพับ (การไหลปานกลางเพื่อรักษาความเหนียวของ PP และอายุการใช้งานของบานพับ), แผ่นกั้นแกนกลาง, ประตูเรือดำน้ำที่ซ่อนอยู่บนหน้าแปลนด้านในของฝา และ DFM เต็มรูปแบบที่ตรวจสอบการกวาดล้างการรบกวนแบบซ้อน (≥1.5 มม. ต่อด้านเมื่อซ้อนกันสูง 10) และการวางปากซ้อนกันด้วยฝาปิดของกล่องด้านล่าง

ตั้งแต่ถัง Tote แบบซ้อนพร้อมฝาปิดขนาด 21 ลิตร 400×300 มม., คอนเทนเนอร์แบบมีฝาปิดแบบยูโรขนาด 46 ลิตร/56 ลิตร/67 ลิตร 600×400 มม. (พร้อมสายพานลำเลียงด้านล่างแบน) ไปจนถึงฝาปิดฝาพับสองชั้นแบบจระเข้พร้อมสายรัด/ช่องสายรัด เรามีการตรวจสอบ DFM และการวิเคราะห์การทำความเย็น/บิดงอของ Moldflow ก่อนการตัดเหล็ก

ข้อมูลจำเพาะของแม่พิมพ์กล่องเก็บการฉีดพลาสติก:

ทำให้โครงการแม่พิมพ์กล่องเก็บพลาสติกครั้งต่อไปของคุณสดใสขึ้น!

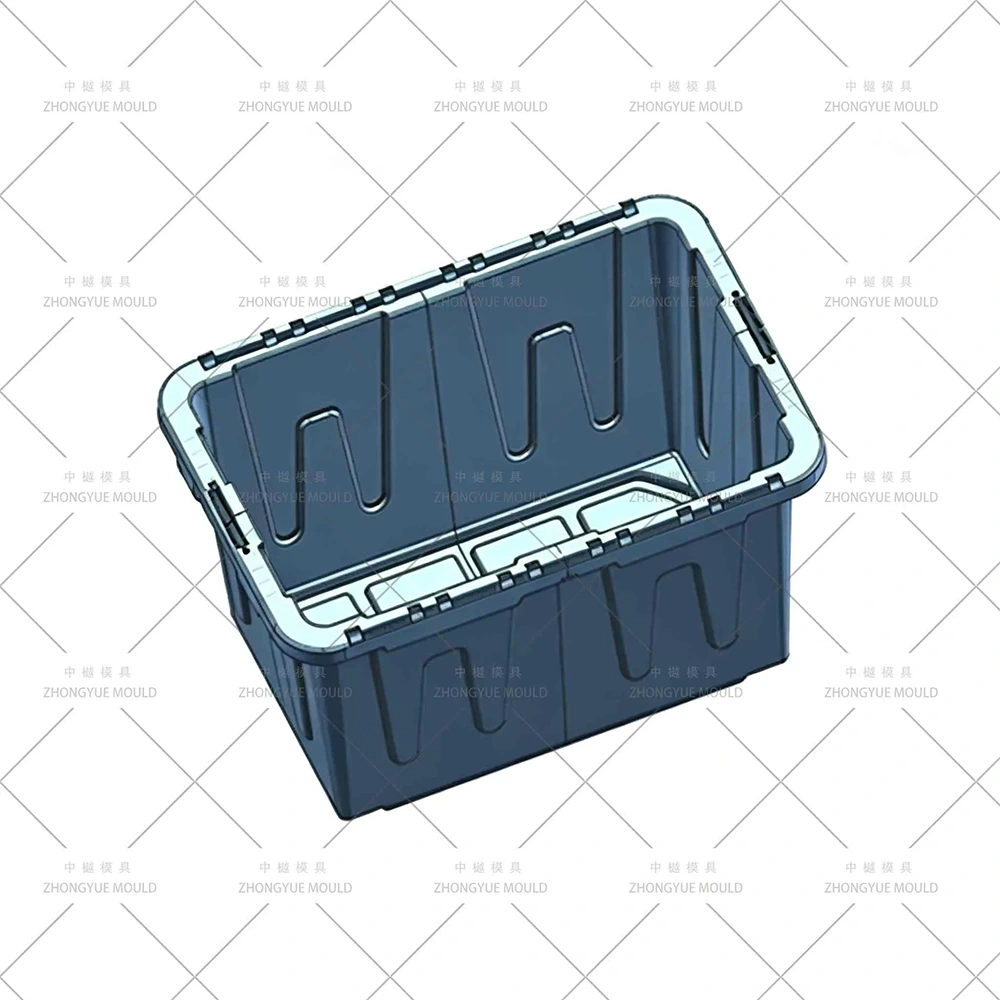

กล่องวางซ้อนกันได้พร้อมฝาปิดแนบคืออะไร?

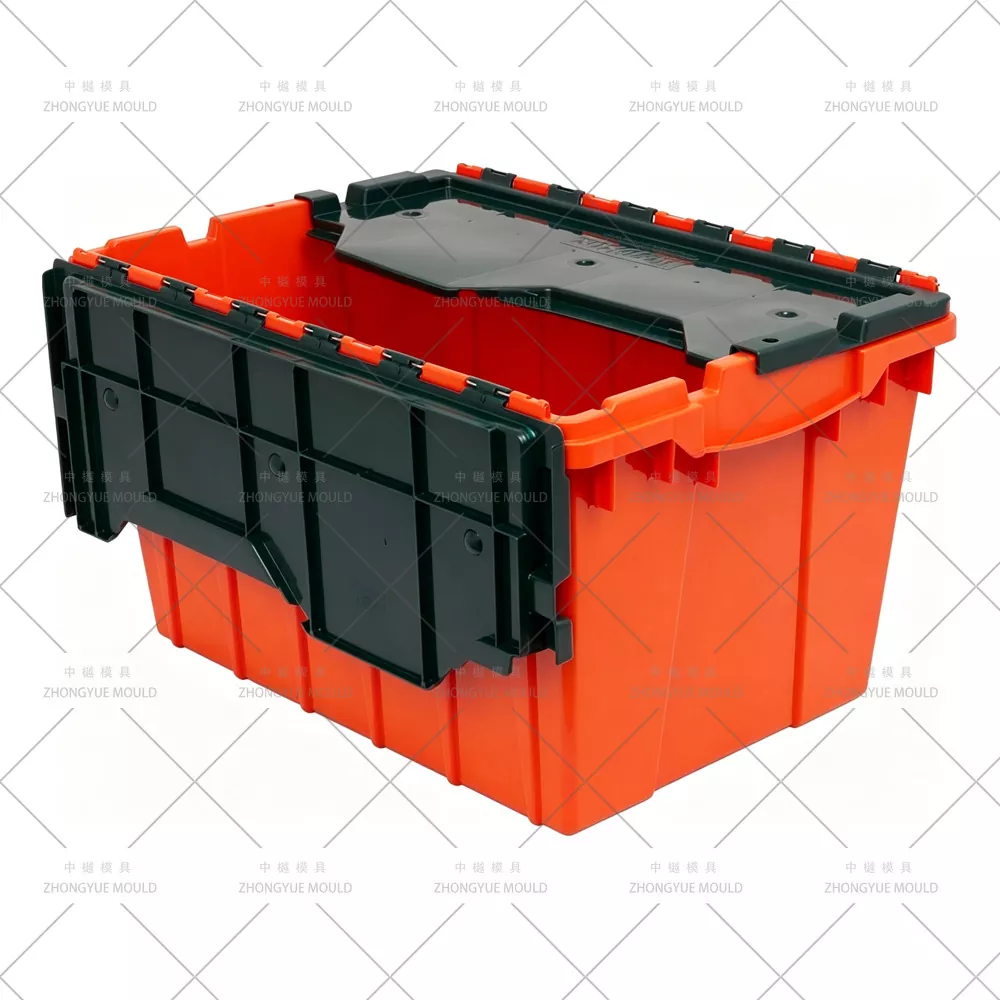

กล่องวางซ้อนกันได้พร้อมฝาปิดแนบ (เรียกอีกอย่างว่าคอนเทนเนอร์ฝาปิดที่แนบมา)– ALC / Nest & Stack Tote) ได้รับการฉีดขึ้นรูปจาก PP บริสุทธิ์ (MFR 8–12 กรัม/10 นาที เพื่ออายุการใช้งานบานพับที่ดีที่สุด MFR 12–18 ยอมรับได้ในพื้นที่ที่ไม่มีบานพับ) ในแม่พิมพ์แบบช่องเดียวที่สร้างกล่อง + ฝาปิด + บานพับแบบมีชีวิตพร้อมกัน

ตัวระบุหลักเทียบกับบทความก่อนหน้า:

การทำรังเรียว— ผนังด้านข้างเรียวทั้งด้านในและด้านนอก (1.5–3°/ข้าง) กล่องเปล่าเลื่อนเข้าไปข้างในกัน ความสูงที่ซ้อนกันโดยทั่วไปคือ 75–90 มม. (ช่วง 21L–67L)

บานพับแบบแนบ / แบบรวม— แผ่น PP แบบบาง (0.25–0.4 มม.) ขัดเงาและรัศมี ทนทานต่อรอบการเปิด/ปิดมากกว่า 50,000 รอบโดยไม่มีการแตกร้าวจากความเค้นสีขาว เมื่อใช้โปรไฟล์ MFR PP และอุณหภูมิแม่พิมพ์ที่ถูกต้อง

ความเข้ากันได้ของรอยเท้ายูโร— 600×400 มม. (46L–67L) หรือ 400×300 มม. (21 ลิตร) สำหรับวางซ้อนกันบนพาเลท EU (1200×800 มม. เหมาะกับรัง 2×3) ฐานแบนสำหรับการเดินทางของสายพานลำเลียง/สายพานลำเลียง

ตาไก่แบบป้องกันการงัดแงะ + ที่ใส่ป้าย— รูขึ้นรูปสำหรับซีลแบบใช้แล้วทิ้งและแผ่นป้ายปิดภาคเรียน 4 ด้าน

Single Mold Shot = ตัว + ฝา + บานพับ- ไม่มีฝาปิดหลวมให้สูญเสีย; เสนอราคาแม่พิมพ์ฝาอะไหล่แยกต่างหาก

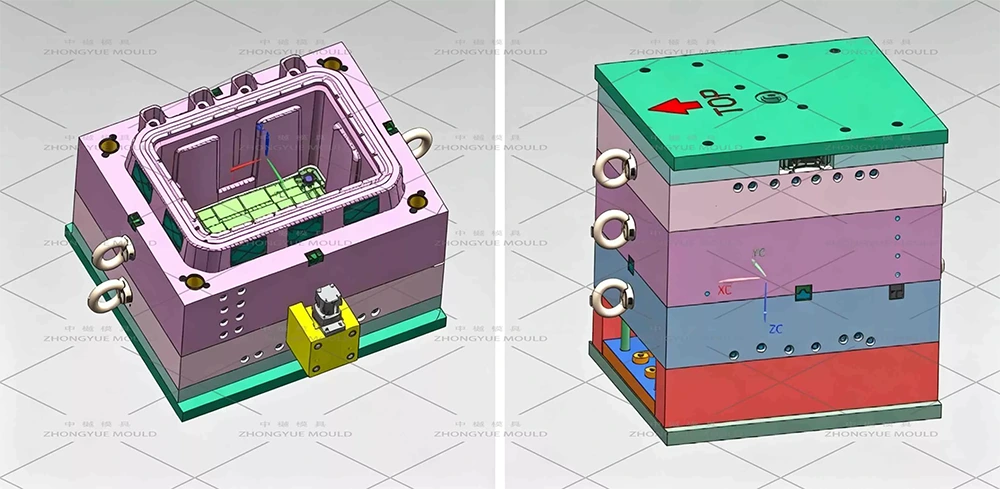

จุดเด่นทางวิศวกรรมแม่พิมพ์ที่สำคัญ (เวอร์ชัน Nesting ALC)

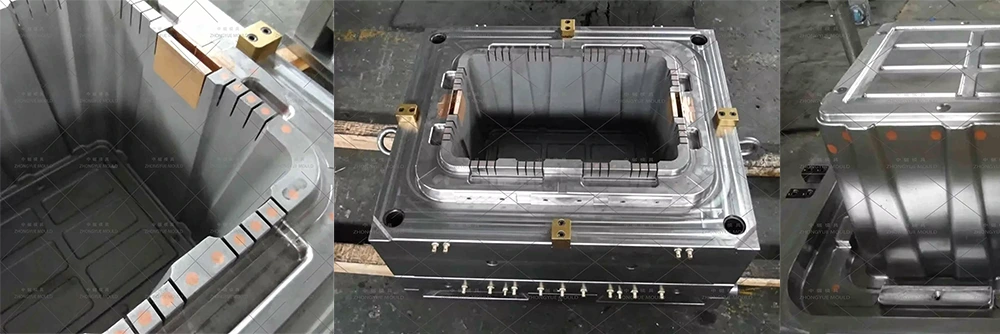

Integral Living Hinge Zone — Web Thinning & BeCu Moderated Cooling

แผ่นบานพับช่องแคบบางเฉพาะที่ 0.25–0.4 มม. (ปกติ 0.3 มม. สำหรับ PP MFR 8–12) โดยมีรัศมีการผสมผสาน R0.15–0.25 มม. ทั้งสองด้าน ขัดเงาด้วยกระจก/ซาตินสูง (SPI A2/B1) เม็ดมีด BeCu ที่บริเวณบานพับจะทำงานที่ ΔT 5–6°C (ไม่เย็นเกินไป!) เพื่อรักษาการวางแนวโมเลกุลของ PP และความทนทานต่อการพับ (50k+ รอบ) ระบายความร้อนเกิน → บานพับเปราะ; ระบายความร้อนต่ำ → จมบนฝา/กล่องใกล้บานพับ

การทำรังเรียว& Interference DFM - การจำลองซ้อนซ้อน 3 มิติ

ระยะร่างของแก้มยาง 1.5–3°/ข้าง (ID และ OD เรียวเท่ากันเพื่อให้ความหนาของผนังคงที่เมื่อซ้อนกัน) เราจำลองพื้นที่ว่างที่ซ้อนกัน 10–12 รายการในแบบ 3 มิติ เพื่อตรวจสอบระยะห่างขั้นต่ำ ≥1.5 มม. (ความสูง 2 มม.) ระหว่างส่วนที่ยื่นออกมาของผนังและฐานที่ซ้อนกัน (ซี่โครง, ขอบปากที่ซ้อนกัน) เป้าหมาย: ความสูงที่ซ้อนกัน ≤80มม. (ซีรีส์ 600×400) หรือ ≤75มม. (ซีรีส์ 400×300)

ฝาจระเข้ (Dual-Flap) หรือแบบ Single-Flap

ฝาปิดแบบ Dual-flap ("จระเข้") เชื่อมต่อกันที่กึ่งกลางและประกอบขอบด้านบนของกล่อง จำเป็นต้องมีรายละเอียดซี่โครงที่แยกจากกันตรงกลาง และบางครั้งก็มีเม็ดมีดหลวมขนาดเล็กสำหรับโปรไฟล์สลักด้านล่าง — ตรวจสอบในการประกอบ 3D รุ่นพนังเดี่ยวเรียบง่ายกว่า สไตล์แม่พิมพ์เดียวกัน

การซ้อนริมฝีปาก DFM

หน้าแปลนด้านบนมีหิ้งวางซ้อนกันแบบฝังซึ่งยึดกับฝาด้านบนของกล่องด้านล่างเมื่อวางเต็ม เราตรวจสอบความเรียบของริมฝีปากที่ซ้อนกัน ±0.3 มม. และขนาดช่องบนของฝาปิด เทียบกับกล่องด้านล่างของขอบใน DFM

ประตูย่อยที่ซ่อนอยู่บนหน้าแปลนด้านในฝา / หน้าแปลนด้านในกล่องด้านบน

Ø1.2–1.8 มม. กรรไกรประตูเรือดำน้ำบนใบหน้าที่มองไม่เห็นด้านใน ห้ามผ่านแผ่นบานพับเด็ดขาด (ทำให้การวางแนวอ่อนแอและไหม้) ร่องรอยแต่งตัวฟลัช; ไม่มีเครื่องหมายประตูที่มองเห็นได้บนใบหน้าด้านนอก

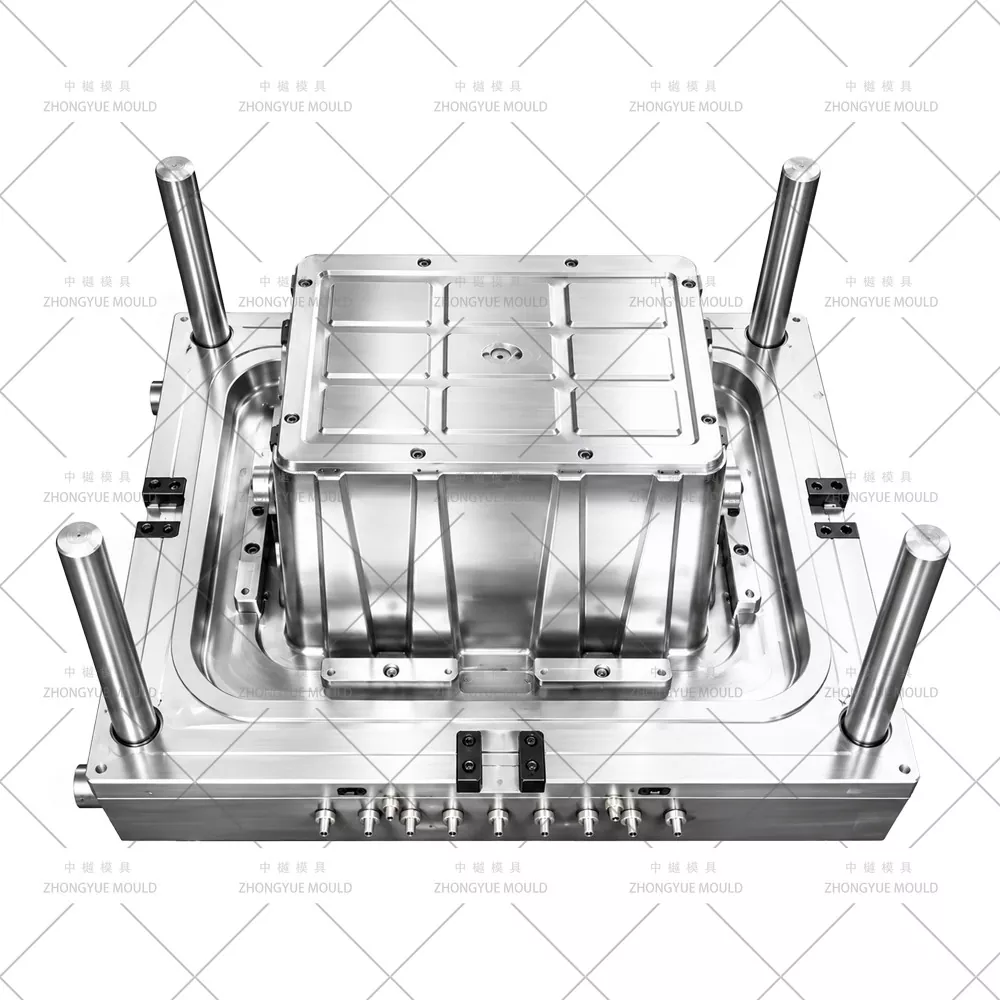

การระบายความร้อน — แผ่นกั้นกลาง + บานพับ BeCu + รัศมีด้านล่างของ BeCu

แกนกลาง: Ø10–12มม. แผ่นกั้น; รัศมีด้านล่างของช่อง: เม็ดมีด BeCu; โซนบานพับ: เม็ดมีด BeCu ที่มีการไหลของน้ำปานกลาง วงจรแยก 2–3 วงจร; ΔT ทางเข้า–ทางออก ≤4°C (แกน), 5–6°C (โซนบานพับยอมรับได้)

รายละเอียดตาไก่ Tamper และผู้ถือป้าย

รูทะลุ (ตาไก่) แบบหล่อใน Ø4–5 มม. สำหรับซีลกันรั่ว แผ่นป้ายแบบฝังขนาด 80×40 มม. (4 ด้าน) โดยมีร่าง ≥2° ไม่มีขอบคม — รัศมี ≥0.5 มม. เพื่อป้องกันการลอกฉลากและรอยบาดนิ้ว

ด้ามจับตามหลักสรีระศาสตร์ / ด้ามจับแบบปิด

รูทะลุที่มีรัศมีกว้าง (R3–5 มม.) และขอบที่เป็นเส้น — ตรวจสอบ DFM เพื่อหาความเข้มข้นของความเค้น ห่วงมือจับแบบปิดที่เป็นอุปกรณ์เสริม (เพิ่มการตัดส่วนล่างเล็กน้อย — เม็ดมีดแบบหลวมหรือตัวเลื่อนแบบตื้น หากมี)

การใช้งานกล่องซ้อนแบบซ้อนได้พร้อมฝาปิด (ALC)

กระบวนการผลิตและการตรวจสอบของเรา (การทำรัง ALC Mold)

การตรวจสอบความล้าของบานพับ DFM และบานพับ— วิเคราะห์ความหนาของผนัง (ชนิด 1.8–2.8 มม.), แผ่นบานพับ 0.25–0.4 มม. พร้อมรัศมี, เทเปอร์ซ้อน 1.5–3°/ด้าน, รูร้อยสาย Ø, ช่องยึดป้าย เรียกใช้การตรวจสอบการรบกวนการซ้อนแบบ 3 มิติ (การซ้อนสูง 10) และการระบายความร้อน/การบิดงอของ Moldflow แนะนำให้ใช้ PP MFR 8–12 เพื่ออายุการใช้งานบานพับ รายงาน DFM ฟรี

การเตรียมโซนเหล็กและบานพับ— เลือก P20/718H; สั่งซื้อเม็ดมีด BeCu (MOLDMAX™) ที่กลึงล่วงหน้าให้เป็นรูปทรงตาข่าย หากมีการตัดราคาสลักจระเข้ ให้เตรียมเม็ดมีดขนาดเล็กที่มีไนไตรด์ H13

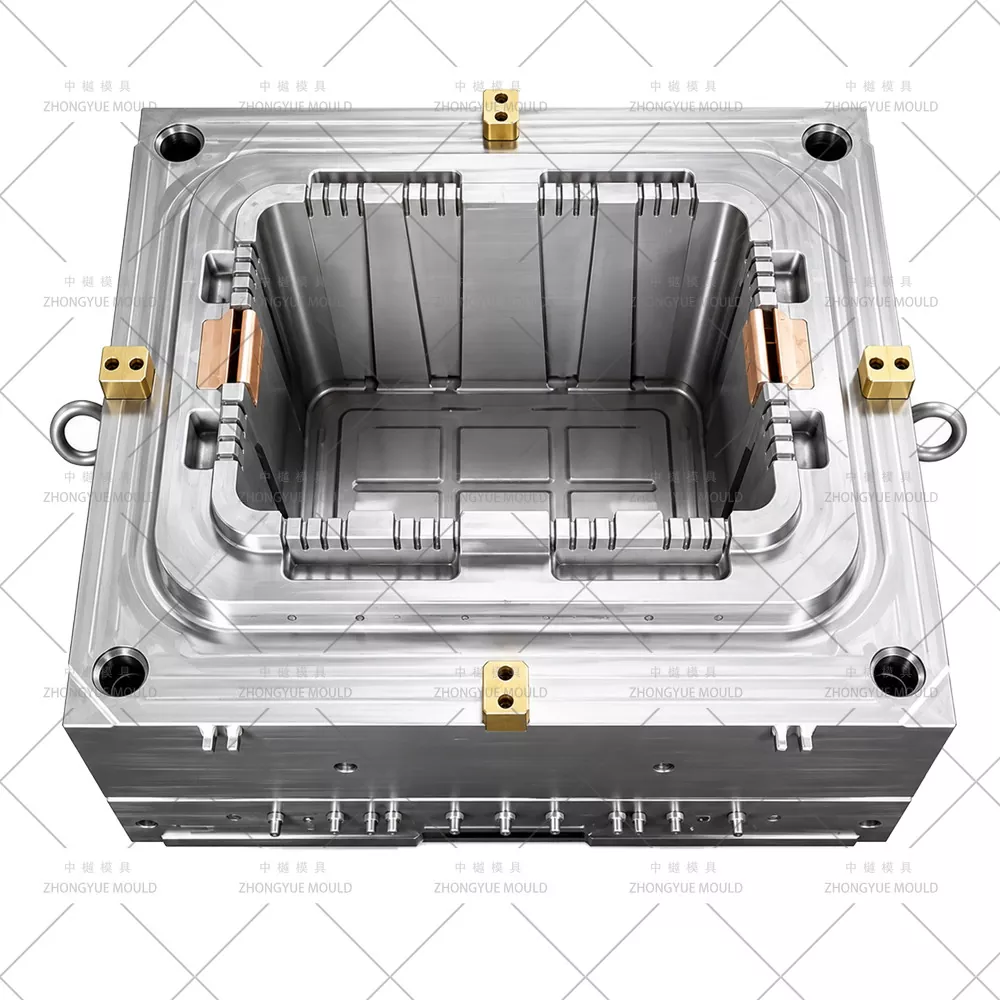

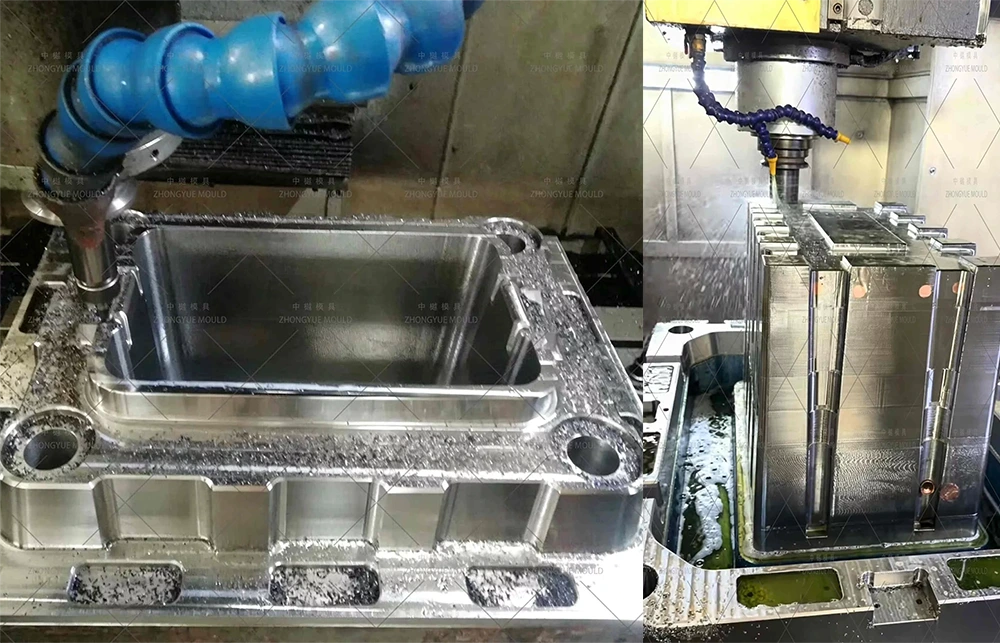

เครื่องจักรกลที่มีความแม่นยำ— โพรงและแกน CNC หยาบ/สำเร็จรูป CNC ความเร็วสูง การเจาะแผ่นกั้นหลุมลึก เม็ดมีดบานพับ BeCu ที่พอดีมือพร้อมการตรวจสอบการสัมผัสความร้อน เว็บบานพับขัดเงา SPI A2/B1; ช่องป้ายฉลากเครื่อง & รูเจาะตาไก่

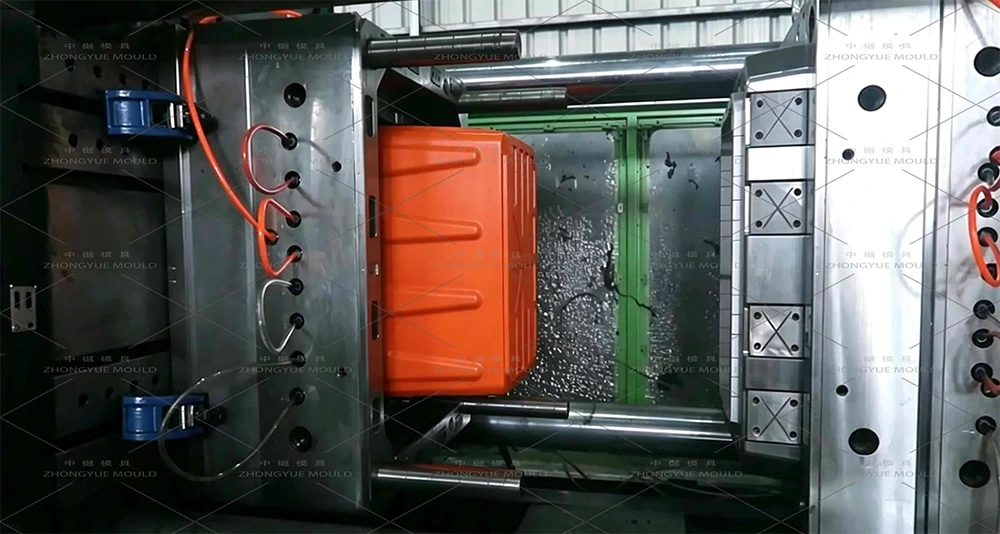

การประกอบและการทดลองใช้ T1— ทำงานบนเครื่องภายในบริษัทด้วย PP ที่ระบุ (MFR ตามข้อมูลจำเพาะของคุณ) ผลิตตัวอย่างประกอบเต็มรูปแบบ ทำการทดสอบการพับบานพับ (เป้าหมายแบบแมนนวล/แบบกลไก 50k+) ตรวจสอบความสูงที่ซ้อนกัน (เป้าหมาย ≤80 มม. สำหรับ 600×400) การซ้อนขอบปากเข้ากับตัวอย่างด้านล่าง คุณภาพร่องรอยของประตู จัดหาวิดีโอทดลองใช้ + ตัวอย่าง + รายงาน CMM

การแก้ไขและการอนุมัติขั้นสุดท้าย— ปรับการไหลของความเย็น / ช่องระบายอากาศหากจำเป็น จัดส่งในกล่องสำหรับงานหนักที่ปราศจากการรมควัน พร้อมคู่มือแม่พิมพ์ ชิ้นส่วนอะไหล่ (หมุดดีดตัว มีจำหน่ายเม็ดมีด BeCu เป็นวัสดุสิ้นเปลือง) ใบรับรองเหล็ก

การสนับสนุนหลังการขาย— รับประกัน 1 ปี (ไม่ได้ผลิตโดยมนุษย์) อะไหล่ฟรี คำแนะนำระยะไกลสำหรับการระบายอากาศใหม่ / การเปลี่ยนเม็ดมีด BeCu

เหตุใดจึงเลือก ZHONGYUE MOLD สำหรับแม่พิมพ์ ALC ที่ทำรังของคุณ

ประสบการณ์แม่พิมพ์ตู้คอนเทนเนอร์แบบยูโร— 21L/46L/56L/67L 600×400 & 400×300 แม่พิมพ์ ALC ที่ทำรังในตัว คุ้นเคยกับรูปทรงฝาจระเข้และฝาพับเดี่ยว

การรบกวนการรบกวนรัง DFM + การให้คำปรึกษาเรื่องความล้าของบานพับ— เราจำลองรังสูง 10 รังในแบบ 3 มิติ ตรวจสอบการยึดของขอบปากแบบเรียงซ้อน และแนะนำ PP MFR (8–12) และความหนาของแผ่นบานพับสำหรับอายุการใช้งาน 50k+ พับ

ความเชี่ยวชาญของ BeCu Hinge-Zone— การระบายความร้อนปานกลาง (ไม่เย็นเกินไป) เพื่อรักษาความเหนียวของ PP ตรวจสอบการสัมผัสความร้อนระหว่างการสวมใส่

QC ที่เข้มงวดและความก้าวหน้าที่โปร่งใส— ภาพถ่ายการตัดเฉือนรายสัปดาห์ การอนุมัติตัวอย่าง T1 (การตรวจสอบความสูงแบบซ้อน + การทดสอบการพับบานพับ) ก่อนจัดส่ง

ประสบการณ์การส่งออก— แม่พิมพ์ที่จัดส่งไปยังยุโรป (การสนทนาที่สอดคล้องกับมาตรฐาน EN 840), อเมริกาเหนือและใต้, เอเชียตะวันออกเฉียงใต้, ตะวันออกกลาง

รับประกัน 1 ปี + แหล่งจ่ายเม็ดมีดบานพับ BeCu ที่ถอดเปลี่ยนได้

คำถามที่พบบ่อย — การซ้อนกล่องแบบวางซ้อนกันได้พร้อมแม่พิมพ์ฝาที่แนบมา

ถาม: PP MFR ใดที่คุณแนะนำเพื่ออายุการใช้งานบานพับที่ดีที่สุด

ตอบ: MFR 8–12 กรัม/10 นาที (โคโพลีเมอร์ PP) เหมาะอย่างยิ่งสำหรับบานพับแบบรวม — คงความทนทานต่อการพับ (50,000+ รอบโดยไม่มีการแตกร้าวจากความเค้นสีขาว) MFR 12–18 ใช้งานได้แต่อายุการใช้งานบานพับลดลง ไม่แนะนำ MFR >20 สำหรับโซนบานพับ

ถาม: การซ้อนจะช่วยประหยัดพื้นที่ได้แค่ไหน?

ตอบ: ความสูงแบบซ้อนทั่วไป = 75–90 มม. (เทียบกับความสูงเต็ม 220–365 มม.) → ปริมาตรลดลง 60–75% เมื่อว่างเปล่า เราออกแบบและตรวจสอบในการจำลองการซ้อน 3 มิติ (ซ้อนกัน 10–12 กล่อง) เพื่อรับประกันระยะห่าง ≥1.5 มม. (เป้าหมาย 2 มม.) — ไม่มีลิ่ม

ถาม: ฝาจระเข้ (ฝาสองด้าน) กับฝาชั้นเดียว — เชื้อรามีความแตกต่างกันหรือไม่

ตอบ: ทั้งสองใช้ช่อง 1 × 1 เดียวกันเพื่อสร้าง Body + Lid + Hinge ฝาจระเข้มีซี่โครงแยกจากกันตรงกลาง และบางครั้งก็มีส่วนแทรกขนาดเล็กหรือตัวเลื่อนตื้นสำหรับการตัดส่วนล่างของสลัก - เรารวมสิ่งนี้ไว้ใน DFM ฝาจระเข้เชื่อมต่อกันจากส่วนกลางและต้านทานการเปิดโดยไม่ตั้งใจได้ดีขึ้น

ถาม: คุณสามารถเพิ่มรูซีลและที่ยึดฉลากป้องกันการงัดแงะได้หรือไม่

ตอบ: ได้ — เป็นมาตรฐานสำหรับแม่พิมพ์ ALC ส่วนใหญ่: รูตาไก่ Ø4–5 มม. สำหรับซีลแบบใช้แล้วทิ้งและแผ่นป้ายปิดภาคเรียน 4 ด้าน (~80×40 มม.) รวมอยู่ในการออกแบบช่องโดยไม่มีค่าใช้จ่ายเพิ่มเติม (เว้นแต่จะมีการร้องขอขนาดที่กำหนดเอง)

ถาม: คุณต้องการใบเสนอราคาอะไร?

ตอบ: การวาดภาพ 2 มิติ (PDF/DWG) + โมเดล 3 มิติ (STP/IGS/X_T) หรือภาพถ่ายที่ชัดเจนพร้อมการหรี่แสง (L×W×Full H, Nested H, ปริมาตร, ความหนาของผนัง, รายละเอียดบานพับ-ใย หากทราบ) แจ้งให้เราทราบเกรด PP ที่คุณวางแผนจะวิ่ง (MFR) ปริมาตรต่อปี มาตรฐานขนาดพื้นที่ใช้งาน (400×300 หรือ 600×400) และประเภทฝา (ฝาพับเดียว/จระเข้)

ขอใบเสนอราคาสำหรับกล่องวางซ้อนได้พร้อมแม่พิมพ์ฝาปิดที่แนบมา

ส่งภาพวาด 2D ของ Nesting ALC + โมเดล 3 มิติ (หรือภาพถ่ายตัวอย่างที่มีขนาดโดยละเอียด: ยาว×กว้าง×สูง ด้านนอก/ด้านใน ความสูงแบบซ้อน ความหนาของผนัง ใยบานพับ หากระบุไว้) และข้อกำหนดของโครงการ บอกเราว่า PP MFR คุณจะใช้ & แบบฝา ZHONGYUE MOLD จะจัดเตรียม Nesting-Interference DFM + Hinge Fatigue Comment + สรุปการระบายความร้อนของ Moldflow + ใบเสนอราคาอย่างเป็นทางการภายใน 24–48 ชั่วโมงทำการ

ติดต่อเราตอนนี้เพื่อเริ่มโครงการแม่พิมพ์ฉีดพลาสติกแบบมีฝาปิดแบบซ้อนได้ขนาดยูโร / แม่พิมพ์ฉีดแบบวางซ้อนกันได้แบบซ้อนได้!
