แม่พิมพ์กล่องเก็บของสำหรับงานหนัก

แม่พิมพ์กล่องเก็บของสำหรับงานหนัก - ถังเก็บพลาสติกเกรดอุตสาหกรรมแบบกำหนดเอง / ผู้ผลิตแม่พิมพ์ฉีดกล่องหมุนเวียน

ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดมืออาชีพในประเทศจีนที่จัดหาแม่พิมพ์กล่องเก็บของสำหรับงานหนัก / แม่พิมพ์ฉีดถังเก็บพลาสติกเกรดอุตสาหกรรม (กล่องหมุนเวียน ภาชนะบรรจุที่มีฝาปิดที่แนบมา ถังอุตสาหกรรมแบบวางซ้อนกันได้) ให้กับบริษัทโลจิสติกส์ระดับโลก ซัพพลายเออร์ชิ้นส่วนยานยนต์ โรงงานเคมี และผู้ให้บริการระบบอัตโนมัติในคลังสินค้า ถังขยะสำหรับงานหนักต่างจากกล่องในครัวเรือนที่มีผนังบาง โดยขึ้นรูปด้วย PP+ใยแก้ว (PP+GF10–30%) หรือโคโพลีเมอร์ PP ที่มีแรงกระแทกสูง โดยมีความหนาของผนัง 2.5–4.5 มม. โครงเสริมแรงขนาดใหญ่ และความสามารถในการวางซ้อนรับน้ำหนัก (น้ำหนักคงที่สูงสุด 500 กก.) แม่พิมพ์สำหรับงานหนักของเราถูกสร้างขึ้นเพื่อการผลิตอย่างต่อเนื่องตลอด 24 ชั่วโมงทุกวัน โดยใช้เหล็กชุบแข็ง H13/2344 ESR สำหรับแกน/สไลด์ แผ่นระบายความร้อน BeCu แบบวงจรคู่ที่ทางแยกซี่โครงหนา และประตูใต้น้ำบนหน้าแปลนเสริมเพื่อป้องกันความล้มเหลวของประตูภายใต้แรงดันการฉีดสูง

ตั้งแต่ถังขยะอุตสาหกรรมที่มีฝาปิดขนาด 60 ลิตร/80 ลิตร/100 ลิตร/120 ลิตร กล่องพาเลทสำหรับงานหนักทางเข้าของรถยก ไปจนถึงกล่องหมุนเวียนที่ป้องกันไฟฟ้าสถิต (ปลอดภัย ESD) เรามีการตรวจสอบ DFM เต็มรูปแบบและการวิเคราะห์โครงสร้างของ Moldflow ก่อนการตัดเหล็ก

ข้อมูลจำเพาะของแม่พิมพ์กล่องเก็บการฉีดพลาสติก:

ทำให้โครงการแม่พิมพ์กล่องเก็บพลาสติกครั้งต่อไปของคุณสดใสขึ้น!

อะไรเป็นตัวกำหนดแม่พิมพ์กล่องเก็บของสำหรับงานหนัก

จุดเด่นทางวิศวกรรมแม่พิมพ์ที่สำคัญสำหรับกล่องงานหนัก

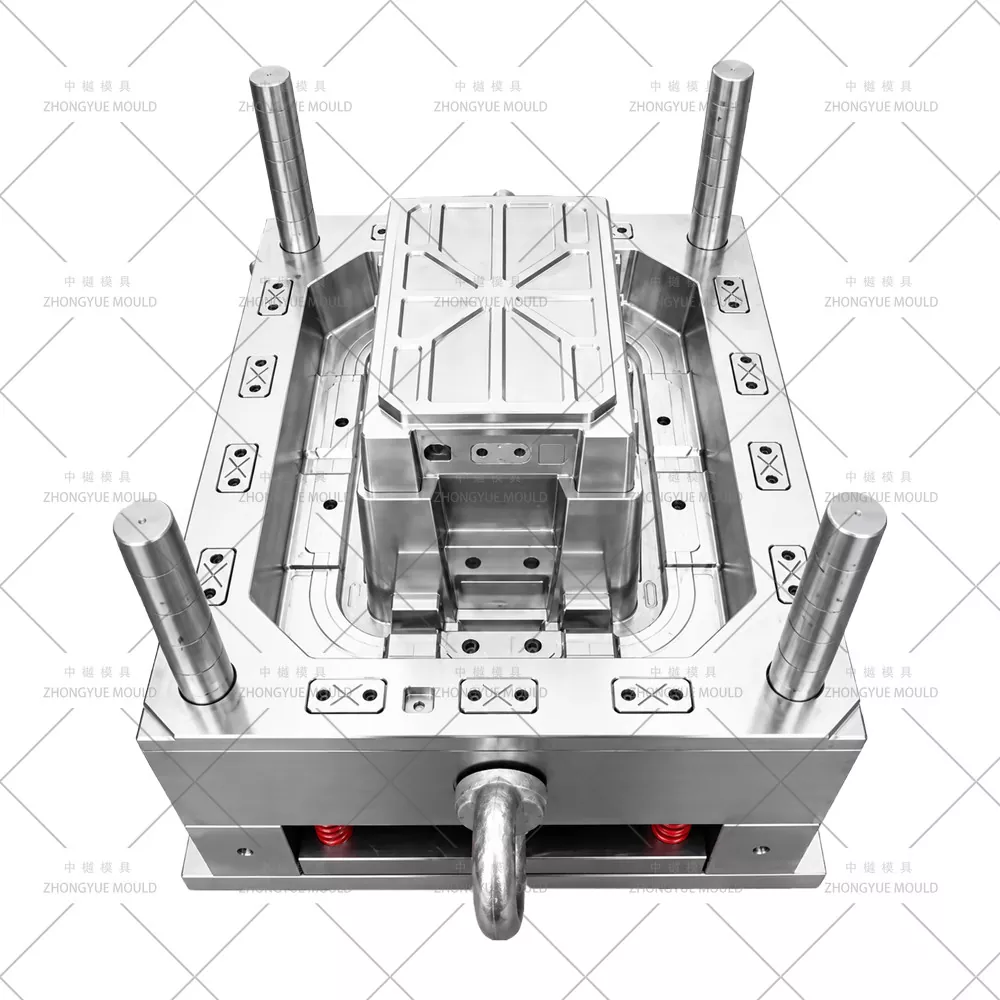

การออกแบบกระเป๋าตะเกียบและซี่โครงเสริมความแข็งแรง — ซี่โครงภายใน/ภายนอกและกระเป๋าส้อมขนาดใหญ่ต้องการการดึงแกนที่ซับซ้อน เราใช้เหล็กชุบแข็ง H13 (2344 ESR) สำหรับตัวเลื่อนกระเป๋าตะเกียบเพื่อทนต่อแรงยึดสูงและการสึกหรอของใยแก้วที่มีฤทธิ์กัดกร่อน

กลยุทธ์การทำความเย็นแบบผนังหนา — ส่วนที่หนา (3–4.5 มม.) ต้องใช้การระบายความร้อนเชิงรุกเพื่อควบคุมรอบเวลา เราใช้วงจรแยกคู่ + เม็ดมีด BeCu (MOLDMAX™) ที่ทางแยกของซี่โครงและรัศมีด้านล่างเพื่อดึงความร้อนจากส่วนที่หนาที่สุดก่อน

การเลือกเหล็กที่ทนต่อการสึกหรอ — PP เสริมใยแก้วมีฤทธิ์กัดกร่อนสูง H13 (HRC 48–52 พื้นผิวไนไตรด์) จำเป็นสำหรับแกน ตัวเลื่อน และแผ่นกันสึก โพรงใน 718H (HRC 33–38) หรือ 2738HH เพื่อการขัดเงาและความแข็งแรง

Gating & Filling แรงดันสูง — วัสดุที่มีผนังหนาและมีความหนืดสูงต้องใช้แรงดันสูงในการฉีด เราใช้ประตูใต้น้ำขนาดใหญ่บนหน้าแปลนเสริมหรือประตูปลายร้อน (YUDO/SYNVENTIVE) เพื่อให้แน่ใจว่ามีการแพ็คออกโดยไม่มีร่องรอยของประตูเสียหาย

การวิเคราะห์โครงสร้าง DFM และโมลด์โฟลว์ — เราจำลองการเติม แพ็ค เย็น และบิดงอ เพื่อให้แน่ใจว่ากล่องที่มีผนังหนายังคงเป็นสี่เหลี่ยมจัตุรัสภายใต้น้ำหนักบรรทุกและซ้อนกันได้อย่างสมบูรณ์แบบ ความหนาของซี่โครงได้รับการปรับให้เหมาะสมถึง 60–70% ของความหนาของผนัง เพื่อป้องกันไม่ให้เกิดรอยจมบนใบหน้าที่มองเห็นได้

ตัวเลือกป้องกันไฟฟ้าสถิต (ESD) — สำหรับการใช้งานอิเล็กทรอนิกส์/ยานยนต์ เราออกแบบแม่พิมพ์ให้ใช้ PP ที่บรรจุคาร์บอน (ปลอดภัยจาก ESD) ทำให้มั่นใจได้ว่าการไหลของวัสดุจะไม่ทำให้เกิดรอยไหม้ (ต้องมีการระบายอากาศที่ดีเยี่ยม)

การใช้แม่พิมพ์กล่องเก็บของสำหรับงานหนัก

อุตสาหกรรม	ข้อกำหนดการใช้งานและแม่พิมพ์
โลจิสติกส์ยานยนต์	กล่องหมุนเวียนสำหรับชิ้นส่วนโลหะ/พลาสติก วัสดุที่ปลอดภัยจาก ESD; มุมเสริม; ขนาดที่แม่นยำสำหรับความเข้ากันได้ของ AGV
เคมีภัณฑ์และวัตถุดิบ	PP ทนกรด/ด่าง; ผนังหนา ฝาปิดที่ปิดสนิท มักจะรวมกับดอลลี่/ฐาน
คลังสินค้าและการจัดจำหน่าย	ภาชนะบรรจุที่มีฝาปิด (ALCs); โหลดซ้อนสูง กระเป๋าส้อม; พื้นที่ฉลาก

กระบวนการผลิตและการตรวจสอบของเรา

การวิเคราะห์ DFM โครงสร้างและโมลด์โฟลว์— ตรวจสอบความหนาของผนัง (2.5–4.5 มม.) โครงร่างโครง การเคลื่อนที่ของรางเลื่อนแบบกระเป๋าส้อม และประตู เรียกใช้ Moldflow เพื่อคาดการณ์เวลาในการทำความเย็น (สำคัญสำหรับผนังหนา) และการบิดงอ

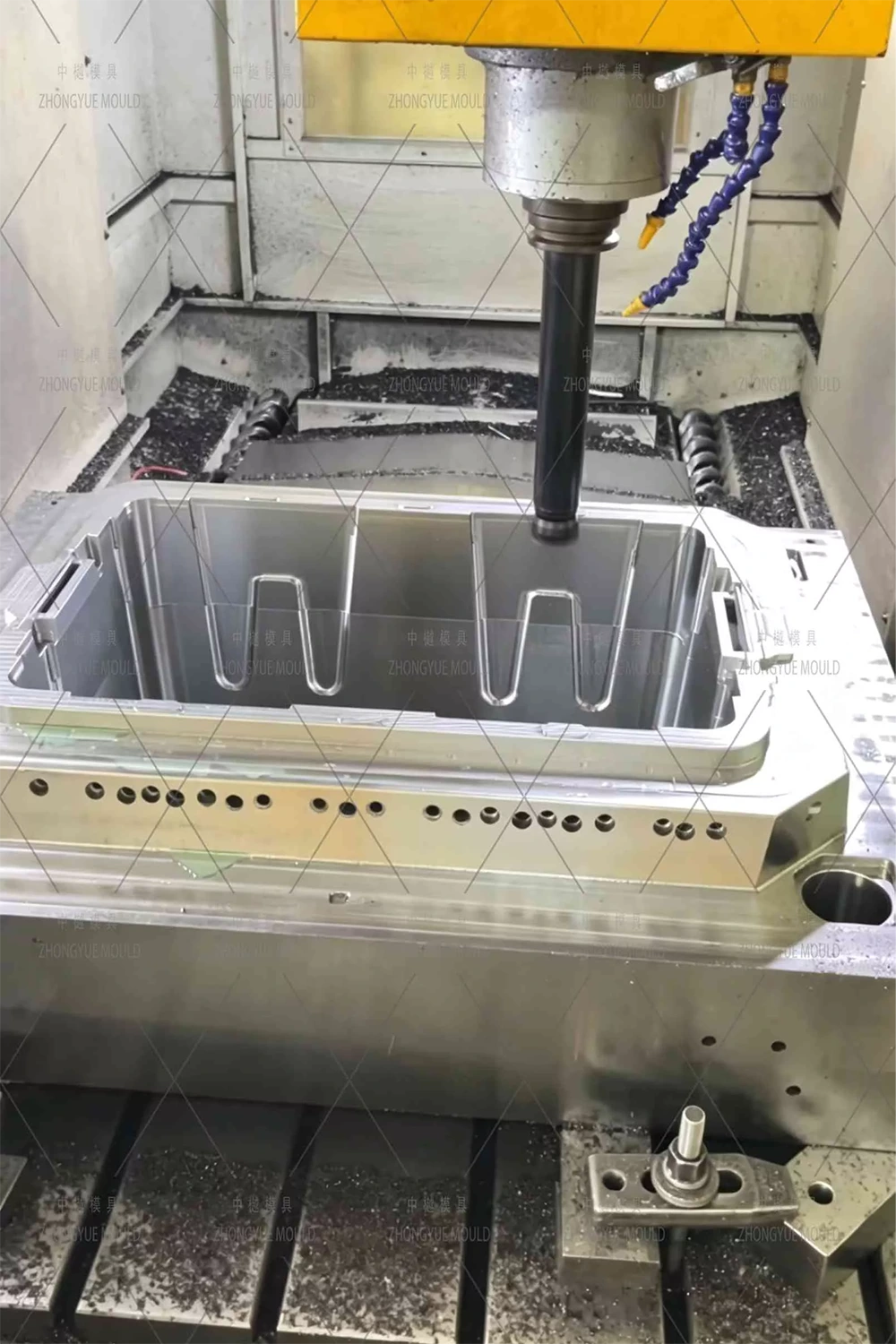

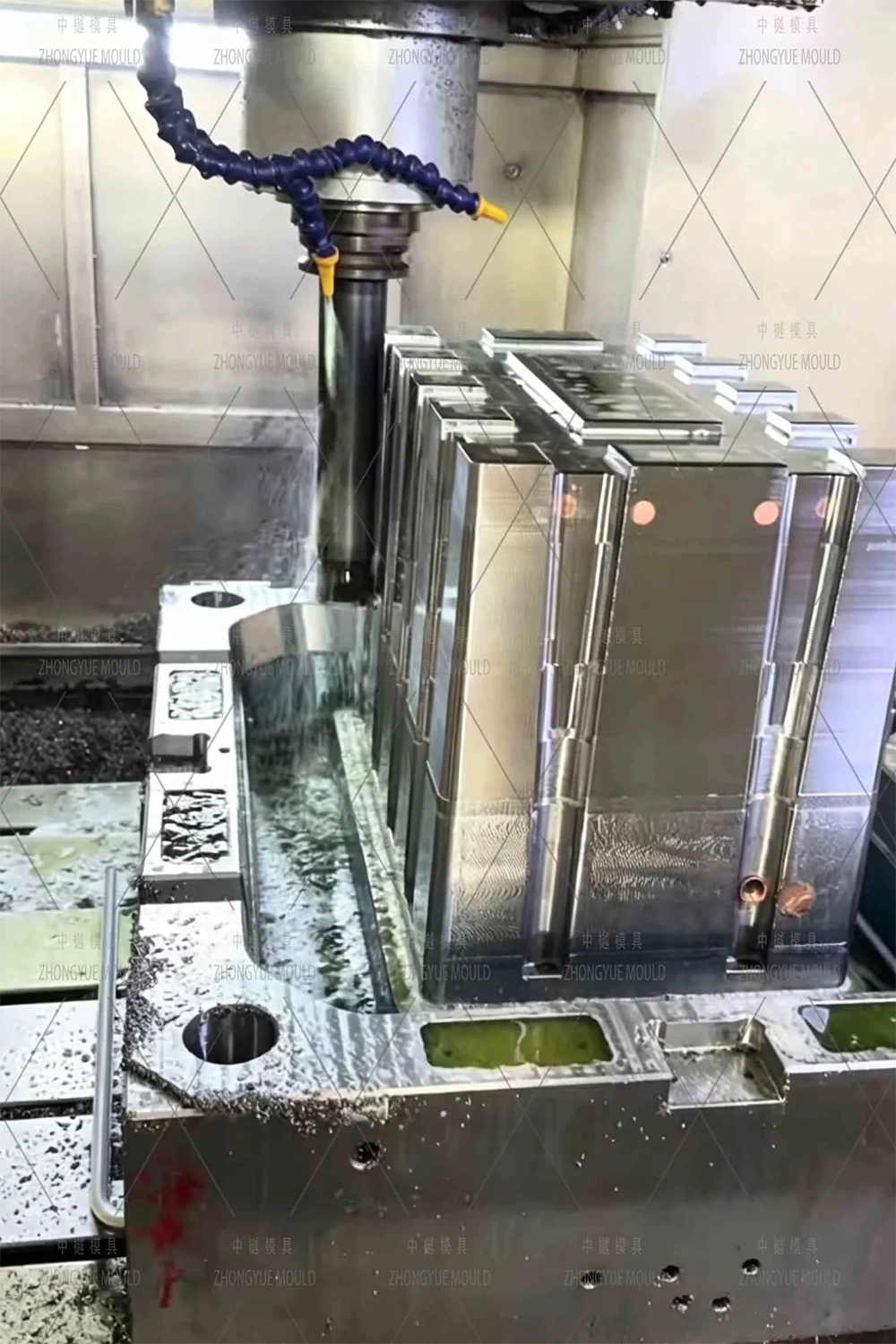

การตัดเฉือนเหล็กชุบแข็ง— CNC แบบหยาบ, การเจาะรูลึกเพื่อระบายความร้อน, การชุบแข็งด้วยสไลด์ H13 (ไนไตรด์), การเจียรพื้นผิวการตัดอย่างแม่นยำ

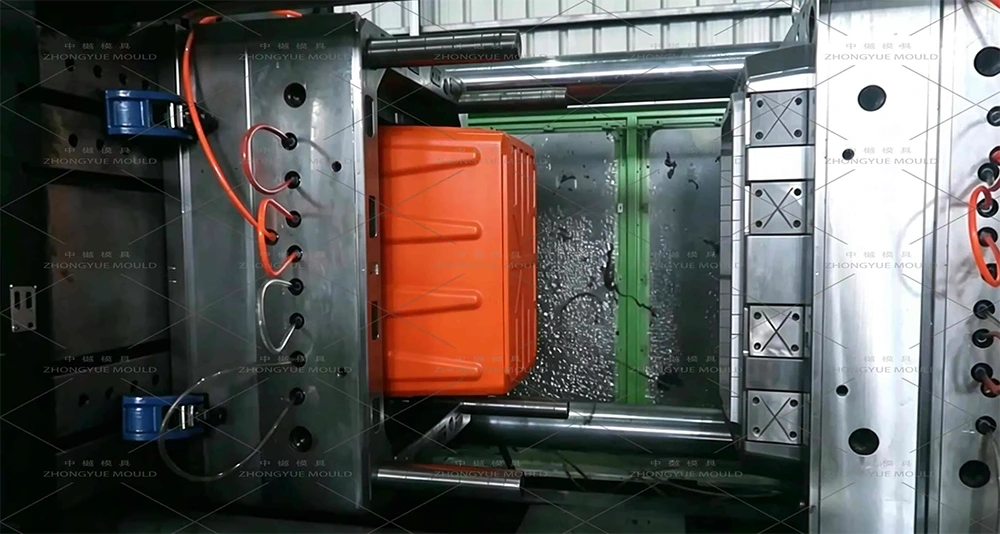

การประกอบและการทดสอบแรงดันสูง— ติดตั้งสไลด์ H13 ติดตั้งส่วนแทรก BeCu ประกอบ ทดลองใช้ T1 ด้วยวัสดุ PP+GF จริง (ไม่ใช่วัสดุทดแทน) กล่องกาเครื่องหมายสำหรับการทดสอบการจม การบิดงอ และการซ้อน (การจำลองโหลด)

การประกันคุณภาพ— การตรวจสอบขนาดที่สำคัญของ CMM (ความกว้างของกระเป๋าตะเกียบ ความเรียบของขอบปากซ้อนกัน) จัดทำวิดีโอทดลองและชิ้นส่วนตัวอย่าง

การจัดส่งและการสนับสนุน— บรรจุภัณฑ์สำหรับงานหนัก, คู่มือการใช้งาน, ชุดอะไหล่ (สปริงสไลด์ H13, หมุดดีดตัว, เม็ดมีด BeCu มีให้เลือกเปลี่ยนแทน)

เหตุใดจึงเลือก ZHONGYUE MOLD สำหรับแม่พิมพ์งานหนัก

ความเชี่ยวชาญด้านแม่พิมพ์อุตสาหกรรม— เราสร้างแม่พิมพ์สำหรับชิ้นส่วนยานยนต์ ถังขยะกลางแจ้ง (240 ลิตร) และลังหนัก — ไม่ใช่แค่ของใช้ในครัวเรือนเท่านั้น

เหล็กชุบแข็งและความต้านทานการสึกหรอ— เราระบุเหล็กไนไตรด์ H13 สำหรับบริเวณที่มีการสึกหรอสูงเป็นมาตรฐาน ไม่ใช่การอัพเกรด

การออกแบบการระบายความร้อนขั้นสูง— BeCu สอดซี่โครงหนาเพื่อลดเวลารอบการทำงานบนชิ้นส่วนที่มีผนังหนา

QC ที่เข้มงวดและการทดลองใช้วัสดุจริง— เราทดสอบด้วยวัสดุ PP+GF ที่คุณระบุเพื่อให้แน่ใจว่าแม่พิมพ์ทำงานได้ภายใต้สภาวะการผลิตจริง

ประสบการณ์การส่งออกทั่วโลก— แม่พิมพ์ที่จัดส่งให้กับผู้นำด้านโลจิสติกส์ของยุโรปและซัพพลายเออร์ระดับ 1 ของยานยนต์ในอเมริกาเหนือ

คำถามที่พบบ่อย — แม่พิมพ์กล่องเก็บของสำหรับงานหนัก

ถาม: คุณสามารถใช้เหล็ก P20 กับแม่พิมพ์กล่องงานหนักได้หรือไม่

ตอบ: เราไม่แนะนำให้ใช้ P20 สำหรับถังขยะอุตสาหกรรมที่ใช้งานหนัก โดยเฉพาะอย่างยิ่งกับวัสดุใยแก้ว P20 (HRC 28–33) จะเสื่อมสภาพอย่างรวดเร็วบนแกนและสไลด์ H13 (HRC 48–52 ไนไตรด์) จำเป็นสำหรับอายุการใช้งานที่ยาวนาน

ถาม: กล่องสำหรับงานหนักขนาด 100 ลิตรมีรอบเวลานานเท่าใด

ตอบ: เนื่องจากผนังหนา (3–4 มม.) เวลาในการทำความเย็นจึงมีความสำคัญ คาดว่าจะใช้เวลาประมาณ 45–70 วินาที ขึ้นอยู่กับความหนาของผนังและประสิทธิภาพการทำความเย็น (การใช้งาน BeCu) เราเพิ่มประสิทธิภาพสิ่งนี้ใน Moldflow

ถาม: คุณทำดอลลี่/ฐานและฝาด้วยหรือไม่?

ก. ใช่. โดยทั่วไปเราจะเสนอราคาตัวถัง (1×1), ฝาปิดที่แนบมา (2×2 หรือ 4×1 ช่อง) และดอลลี่/ฐาน (1×1) เป็นแม่พิมพ์ที่แยกจากกันเพื่อเพิ่มประสิทธิภาพการทำความเย็นและรอบเวลาโดยอิสระ

ถาม: ข้อกำหนดด้านการป้องกันไฟฟ้าสถิต (ESD) มีอะไรบ้าง

ตอบ: เราออกแบบแม่พิมพ์สำหรับ PP เติมคาร์บอน (วัสดุ ESD) ซึ่งจำเป็นต้องมีการระบายอากาศที่ดีเยี่ยม (เม็ดมีดเหล็กที่มีรูพรุน ช่องระบายอากาศลึก) เพื่อป้องกันรอยไหม้ที่เกิดจากปริมาณคาร์บอน

ถาม: คุณต้องการข้อมูลอะไรบ้างสำหรับใบเสนอราคา

ตอบ: ไฟล์ 2D/3D (STP/IGS) ของถังขยะ ข้อมูลจำเพาะของวัสดุ (PP+GF% หรือ Copo PP) อายุการใช้งานของแม่พิมพ์ที่ต้องการ (ช็อต) และข้อกำหนดเฉพาะของเครื่องฉีดของคุณ (ระยะห่างของแถบยึด ขนาดแท่นวาง)

ขอใบเสนอราคาสำหรับแม่พิมพ์กล่องเก็บของสำหรับงานหนักของคุณ

ส่งแบบ 2D/3D และข้อมูลจำเพาะของวัสดุสำหรับกล่องเก็บของสำหรับงานหนักของคุณ ZHONGYUE MOOLD จะจัดเตรียมการตรวจสอบโครงสร้าง DFM + การวิเคราะห์ความเย็นของ Moldflow + ใบเสนอราคาอย่างเป็นทางการฟรีภายใน 24–48 ชั่วโมงทำการ

ติดต่อเราตอนนี้เพื่อเริ่มโครงการแม่พิมพ์ฉีดถังเก็บเกรดอุตสาหกรรม / กล่องหมุนเวียนของคุณ!
