แม่พิมพ์กล่องเก็บของ 10 ลิตร

แม่พิมพ์กล่องเก็บของ 10L - ภาชนะเก็บพลาสติก 10L แบบกำหนดเอง / ผู้ผลิตแม่พิมพ์ฉีดลังองค์กร

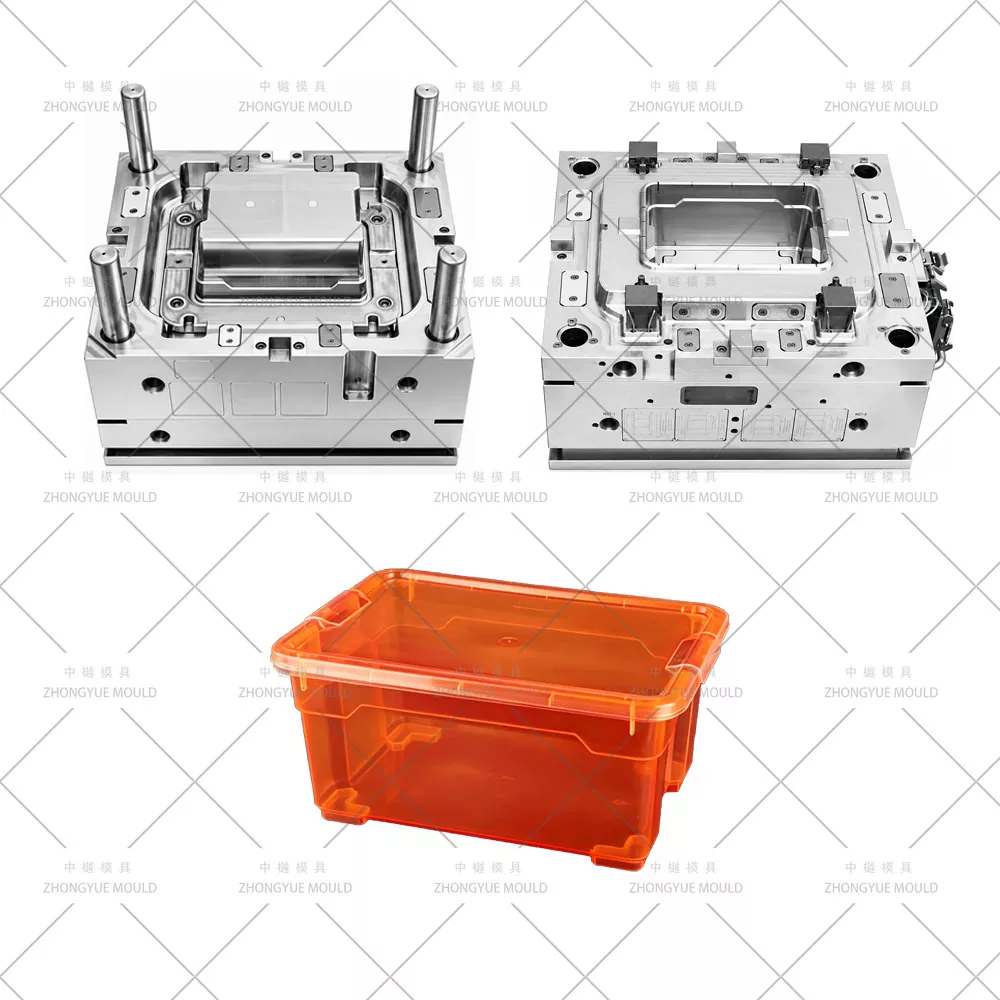

ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดมืออาชีพของจีนที่จัดหาแม่พิมพ์กล่องเก็บของขนาด 10 ลิตร / แม่พิมพ์ฉีดภาชนะเก็บของในครัวเรือนขนาด 10 ลิตร (ลังองค์กรทรงสี่เหลี่ยม ตู้เสื้อผ้า/ของเล่น/กล่องเอกสาร) ให้กับผู้ค้าส่งผลิตภัณฑ์เครื่องใช้ในครัวเรือน ซูเปอร์มาร์เก็ต และแบรนด์สินค้าส่วนตัวทั่วโลก กล่องเก็บของขนาด 10 ลิตรเป็นอุปกรณ์จัดระเบียบสำหรับใช้ในบ้าน/สำนักงานขนาดกะทัดรัด — โดยทั่วไปมักขึ้นรูปด้วย PP (โพลีโพรพีลีน, MFR 8–15 กรัม/10 นาที หรืออาจเลือกใช้สารป้องกันรังสียูวีและมาสเตอร์แบทช์สีก็ได้) พร้อมพื้นผิวด้านนอกลายหนัง VDI 27–30 ที่เรียบหรือเบา (ด้านในเป็นผ้าซาติน SPI B1/B2) เพื่อทำความสะอาดง่ายและมีรูปลักษณ์สวยงาม แม่พิมพ์กล่องขนาด 10 ลิตรของเรามีแผ่นกั้นตรงกลาง + การระบายความร้อนของเม็ดมีด BeCu (เบริลเลียมคอปเปอร์) ที่รัศมีมุมด้านล่าง ประตูใต้น้ำที่ซ่อนอยู่ที่หน้าแปลนด้านบนหรือขอบด้านใน (ไม่มีร่องรอยของประตูที่มองเห็นได้) ความหนาของผนังที่ตรวจสอบโดย DFM (1.8–2.5 มม.) และเค้าโครงแบบช่องเดียว (1×1) พร้อมแม่พิมพ์ฝาปิดแบบ 2 ช่องหรือ 4 ช่องที่เป็นอุปกรณ์เสริมเพื่อผลผลิตรายวันที่สมดุล ส่วนตัดด้านล่างของด้ามจับแบบถือ (ถ้ามี) ได้รับการจัดการโดยใช้เม็ดมีดหลวมๆ ขนาดเล็กหรือตัวเลื่อนที่ทำมุมขนาดเล็ก

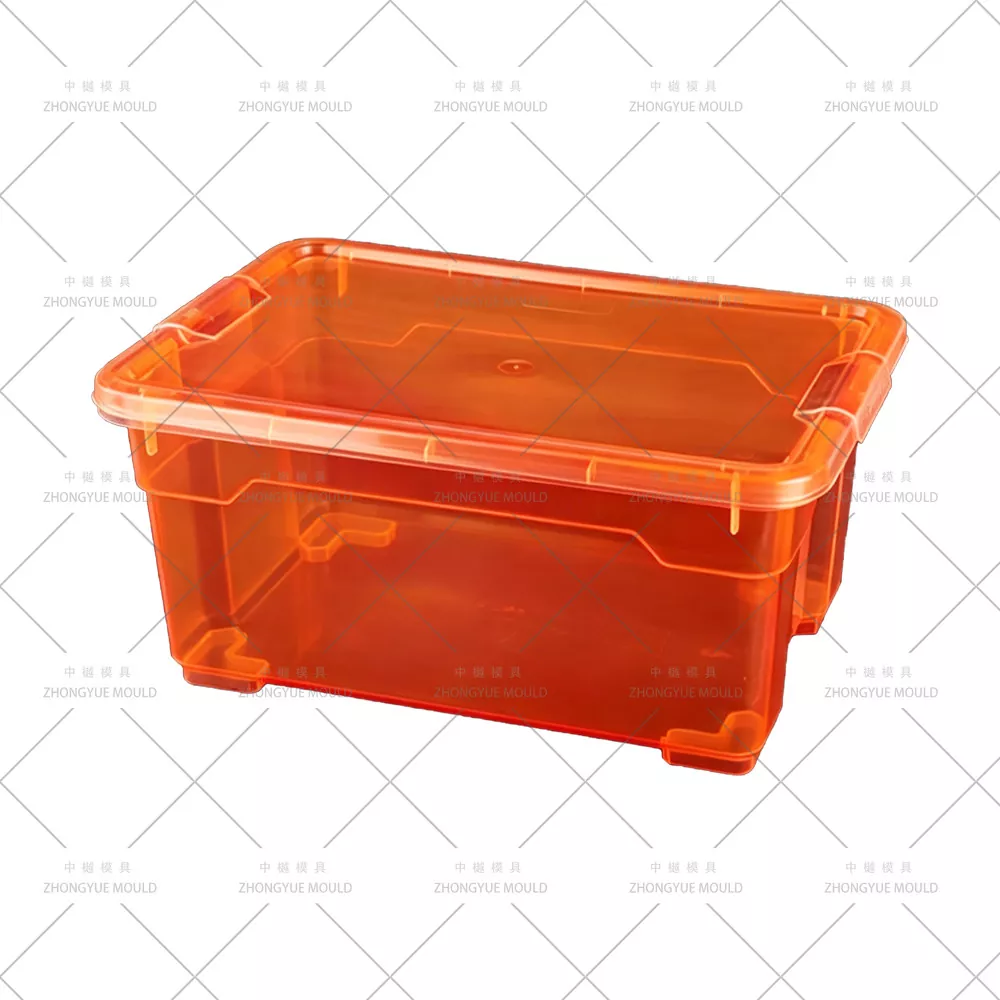

ตั้งแต่กล่องเก็บของสี่เหลี่ยมวางซ้อนกันได้ขนาด 10 ลิตร (มี/ไม่มีช่องสำหรับถือ) จับคู่ฝาปิดแบบ snap-fit ​​หรือบานพับ (ใส/สี) ไปจนถึงถาดแบ่งด้านใน (แม่พิมพ์แยกเสริม) เรามีการตรวจสอบ DFM เต็มรูปแบบและการวิเคราะห์การทำความเย็น/เติม Moldflow ก่อนการตัดเหล็ก

ข้อมูลจำเพาะของแม่พิมพ์กล่องเก็บการฉีดพลาสติก:

ทำให้โครงการแม่พิมพ์กล่องเก็บพลาสติกครั้งต่อไปของคุณสดใสขึ้น!

แม่พิมพ์กล่องเก็บพลาสติกคืออะไรและทำงานอย่างไร?

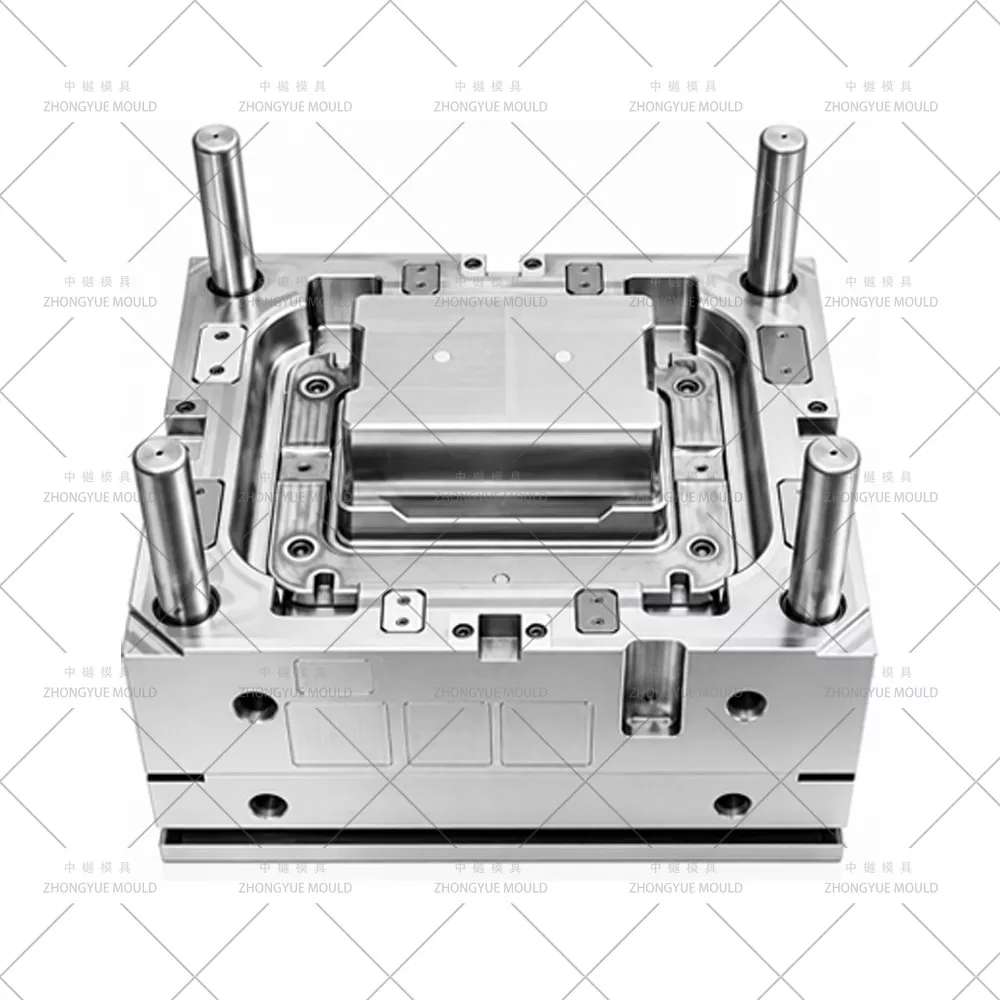

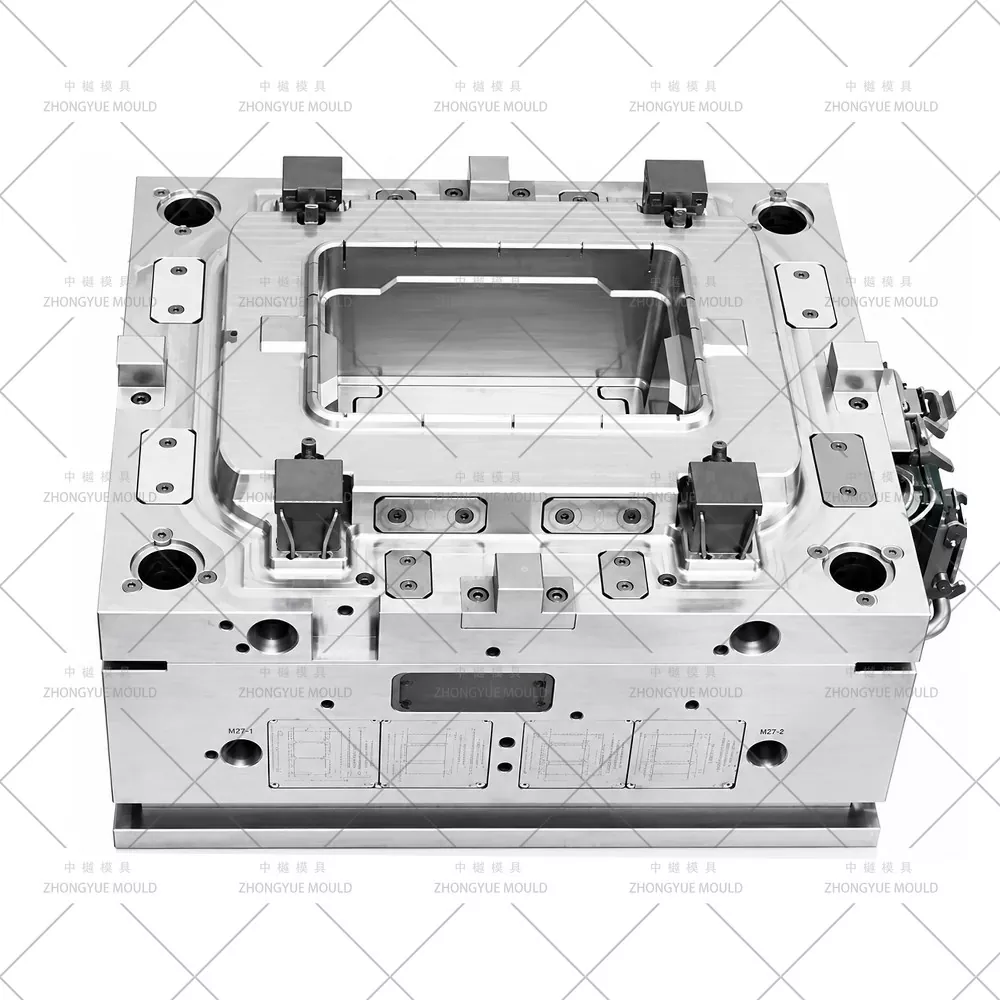

แม่พิมพ์กล่องเก็บพลาสติกเป็นเครื่องมือแบบโพรงและแกนที่สร้างขึ้นเองซึ่งใช้ในเครื่องฉีดพลาสติก แม่พิมพ์ประกอบด้วยช่องกลวง (สร้างรูปร่างของกล่องด้านนอก วางริมฝีปาก ช่องจับ) และแกน (สร้างปริมาตรภายใน) เมื่อเรซิน PP ถูกให้ความร้อนจนละลาย (~180–230°C) และฉีดภายใต้แรงดันสูงเข้าไปในแม่พิมพ์ที่ปิด พลาสติกที่หลอมละลายจะเต็มทุกมุม รวมถึงส่วนเว้าของด้ามจับและส่วนที่ยื่นออกมาแบบเรียงซ้อน หลังจากขั้นตอนการทำความเย็นสั้นๆ (รอบปกติ 18–30 วินาทีสำหรับกล่อง PP ขนาด 10 ลิตร) พลาสติกจะแข็งตัว แม่พิมพ์เปิดออก และกล่องเก็บของที่เสร็จแล้วจะถูกดีดออกมา

กระบวนการฉีดขึ้นรูปนี้เป็นมาตรฐานอุตสาหกรรมสำหรับการผลิตบรรจุภัณฑ์ในครัวเรือนที่มีความเสถียรในมิติที่มีประสิทธิภาพสูงและสามารถทำซ้ำได้ แม่พิมพ์กล่องเก็บของขนาด 10 ลิตรที่สร้างมาอย่างดีจาก ZHONGYUE MOLD สามารถผลิตช็อตได้ 300,000 ถึง 500,000+ ช็อต (P20) หรือ 800,000–1,000,000+ ช็อต (718H) โดยมีความหนาของผนังสม่ำเสมอ มุมที่คมชัด และการตกแต่งเส้นแยกที่สะอาดตา

คุณสมบัติหลักของแม่พิมพ์กล่องเก็บของขนาด 10 ลิตรที่ทนทานและแม่นยำ

แม่พิมพ์กล่องเก็บของขนาด 10 ลิตรที่ทนทานจะต้องทนต่อแรงยึดทั่วไป (เครื่องจักร 350T–650T) และการหมุนเวียนด้วยความร้อนซ้ำๆ แม่พิมพ์ของเราถูกสร้างขึ้นด้วย:

เหล็กแม่พิมพ์เกรดสูง — ช่องและแกนในมาตรฐาน P20 (pre-hard HRC 28–33) อัปเกรดได้เป็น 718H (HRC 33–38) หรือ 2738HH เพื่ออายุการใช้งานที่ยาวนานขึ้นและการรักษาความเงา/พื้นผิวที่ดีขึ้น

ขนาดช่องกลึงที่แม่นยำ — การหดตัวของ PP ~1.2–1.8% ได้รับการชดเชยอย่างแม่นยำ ความยาว/ความกว้างของกล่อง ± 0.15 มม. ความเรียบของขอบปากซ้อนกัน ± 0.25 มม. ทำให้มั่นใจได้ว่าฝารองนั่งสมบูรณ์แบบและสามารถวางซ้อนกันได้ในแต่ละชุด

แผ่นกั้นที่มีประสิทธิภาพ + ระบบระบายความร้อน BeCu — แผ่นกั้นตรงกลาง Ø8–10 มม. ผ่านแกน + เม็ดมีด BeCu (MOLDMAX™/Ampcoloy) ที่รัศมีมุมด้านล่างซึ่งผนังหนาขึ้น — แยก ΔT ≤ 3–4° ทางเข้า–ทางออก ลดรอบการทำงานให้สั้นลง และลดการบิดเบี้ยว

พื้นผิวด้านในเรียบและพื้นผิวด้านนอกที่ควบคุมได้ — แกนขัดเงาตาม SPI B1/B2 (ภายในกล่องเรียบและปล่อยง่าย); Cavity SPI B1 ซาตินมาตรฐานหรือลายหนัง VDI 27–30 เบาตามคำขอของลูกค้า — ไม่มีการแกะสลัก EDM หวาย/ทอ เว้นแต่จะสั่งเป็นพิเศษ

สไลด์ขนาดเล็กที่ทนทานต่อการสึกหรอ / เม็ดมีดแบบหลวม (หากมีการตัดด้านล่างของด้ามจับสำหรับถือ) — เม็ดมีดขนาดเล็กเคลือบไนไตรด์ H13 (2344 ESR) หรือสไลด์ตื้นสำหรับช่องที่จับ; ตรวจสอบการรบกวนในการประกอบ 3D

การออกแบบการระบายอากาศลึก — ช่องระบายอากาศแบบแยกส่วน 0.01–0.015 มม. + หมุดระบายอากาศที่โซนเติมสุดท้ายเพื่อป้องกันการไหม้/ช็อตสั้นเมื่อดึง ~ 200–250 มม.

ประเภทของแม่พิมพ์กล่องเก็บพลาสติกที่เราสร้าง

ประโยชน์ของการใช้แม่พิมพ์กล่องเก็บของขนาด 10 ลิตรคุณภาพสูงจาก ZHONGYUE MOLD

ความสม่ำเสมอของผลิตภัณฑ์ = ความพึงพอใจของลูกค้า — กล่องขนาด 10 ลิตรทุกกล่องวางซ้อนกันได้ ฝารองนั่งทรงสี่เหลี่ยมจัตุรัส ขนาดสามารถทำซ้ำได้เป็นชุดต่อชุด

ความแข็งแรงและความสมบูรณ์ของโครงสร้าง — การกระจายความหนาของผนังที่ถูกต้อง (1.8–2.5 มม.) และการเสริมมุมที่ออกแบบใน DFM → กล่องรับน้ำหนักมากโดยไม่โป่งหรือแตกร้าว

⚡horter Cycle & Less Scrap — การระบายความร้อนแบบ BeCu + แผ่นกั้นที่สมดุล → เวลาการทำความเย็นลดลง (โดยทั่วไป 18–30 วินาที), การปฏิเสธ sink/splay น้อยลง, ต้นทุนต่อหน่วยลดลง

ความยืดหยุ่นในการออกแบบ — แม่พิมพ์รองรับโลโก้ที่มีลายนูน, ตัวเลือกเกรนแสง VDI หรือโซนที่มีความมันเงาสูง (เม็ดมีด S136), ช่องจับแบบบูรณาการ, พื้นที่การติดฉลาก, การเปลี่ยนสี MB ผ่านแม่พิมพ์เดียวกัน

รับประกันความเข้ากันได้ของกล่องฝา — เราตรวจสอบระยะห่างของฝาที่นั่ง (0.2–0.4 มม.) โดยใช้ทั้งแบบร่างและแบบฝาก่อนตัดเหล็ก

การใช้งานข้ามอุตสาหกรรมและการใช้งานในบ้าน

การเลือกผู้ผลิตแม่พิมพ์ที่เหมาะสม — ทำไมต้อง ZHONGYUE MOULD

การเลือกพันธมิตรแม่พิมพ์ฉีดของคุณเป็นสิ่งสำคัญ ZHONGYUE MOLD มีประสบการณ์มากกว่า 15 ปีในด้านแม่พิมพ์สินค้าในครัวเรือน — กล่องเก็บของ (5 ลิตร–120 ลิตร) ลัง เก้าอี้ ถังขยะ ตะกร้าหวาย — ด้วย CAD/CAM/CAE ภายในองค์กร (UG NX, Pro/E, SolidWorks, Moldflow), CNC และ EDM ขนาดเต็ม และประวัติการส่งออกไปยังยุโรป อเมริกาเหนือและอเมริกาใต้ เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง

เราไม่เพียงแค่ "สร้างแม่พิมพ์" เท่านั้น แต่เราตรวจสอบการวาดชิ้นส่วนของคุณ เรียกใช้การวิเคราะห์การทำความเย็น/การบิดงอของ DFM & Moldflow เสนอแนะความหนาของผนัง / เกต / การดีดออก / การปรับปรุงการตัดส่วนล่างของด้ามจับ และดำเนินการเฉพาะการตัดเหล็กหลังจากที่คุณออกจากระบบแล้วเท่านั้น แม่พิมพ์แต่ละชิ้นจัดส่งพร้อมวิดีโอทดลองใช้ T1 ชิ้นส่วนตัวอย่าง + รายงาน CMM คู่มือการใช้งาน และรายการชิ้นส่วนอะไหล่

ขั้นตอนการขึ้นรูปกล่องเก็บของขนาด 10 ลิตรที่ ZHONGYUE MOLD

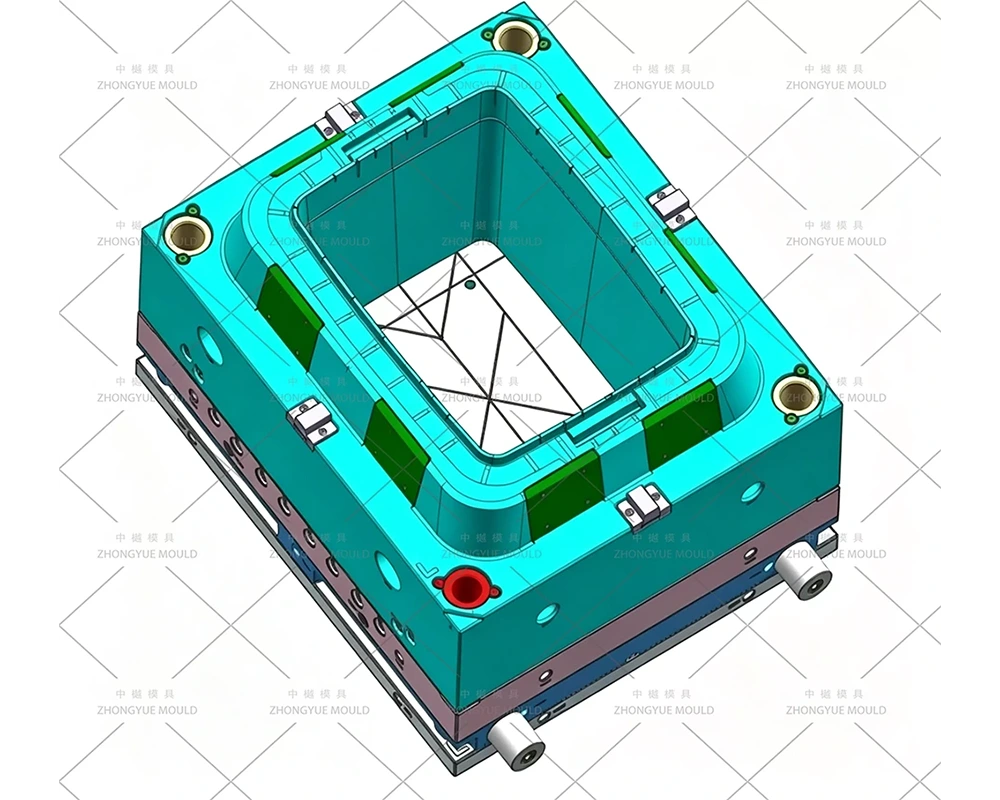

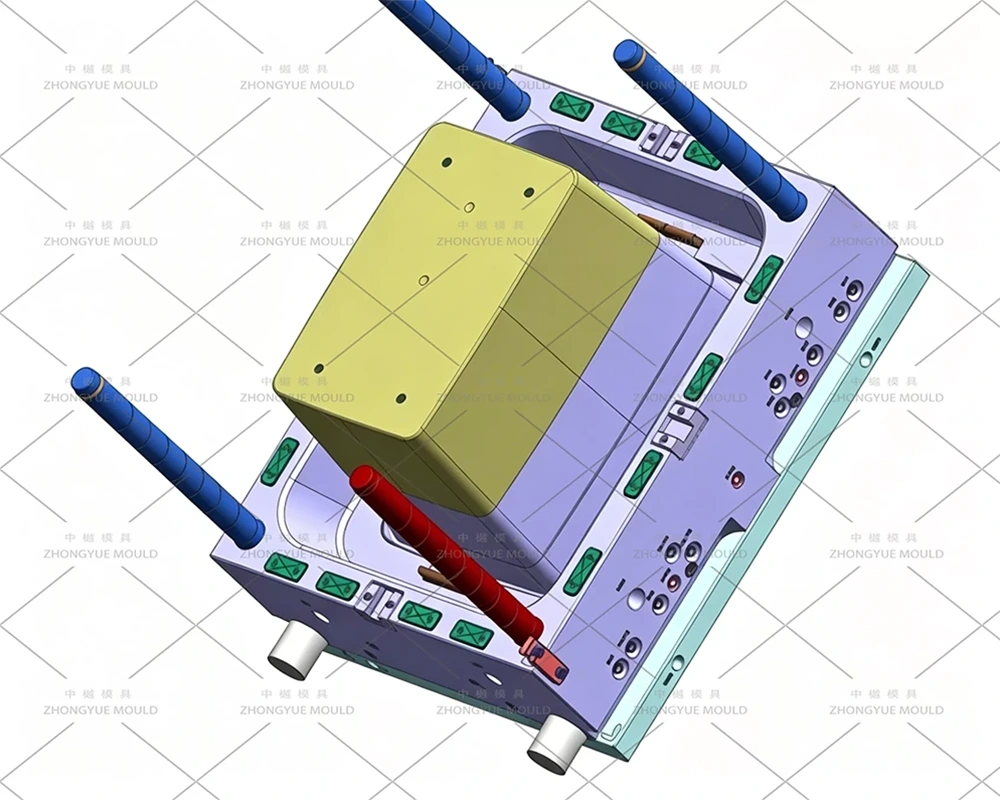

การออกแบบผลิตภัณฑ์และแม่พิมพ์ 3 มิติ (ระยะ DFM) — รับ 2D/3D ของคุณ (STP/IGS/X_T) วิเคราะห์ความหนาของผนัง (1.8–2.5 มม.) มุมร่าง (≥1.5° เรียบ / +0.5° หากมีเกรนสีอ่อน) ตำแหน่งเกต (เรือดำน้ำที่หน้าแปลนด้านในด้านบน) รูปแบบการระบายความร้อน (แผ่นกั้นตรงกลาง + ข้อมูลจำเพาะของ BeCu) การตัดส่วนล่างของมือจับแบบยก (เม็ดมีดขนาดเล็กหรือตัวเลื่อน) และระยะห่างของฝาปิด จัดทำรายงาน DFM และข้อเสนอแนะในการปรับปรุง — ฟรี

การยืนยันวัสดุและเหล็กกล้า — P20 (มาตรฐาน) หรือ 718H/2738HH ต่อปริมาตร ฐานแม่พิมพ์ LKM/DME/HASCO; นักวิ่งร้อน (YUDO/SYNVENTIVE) หรือประตูย่อยเย็นตามความต้องการ

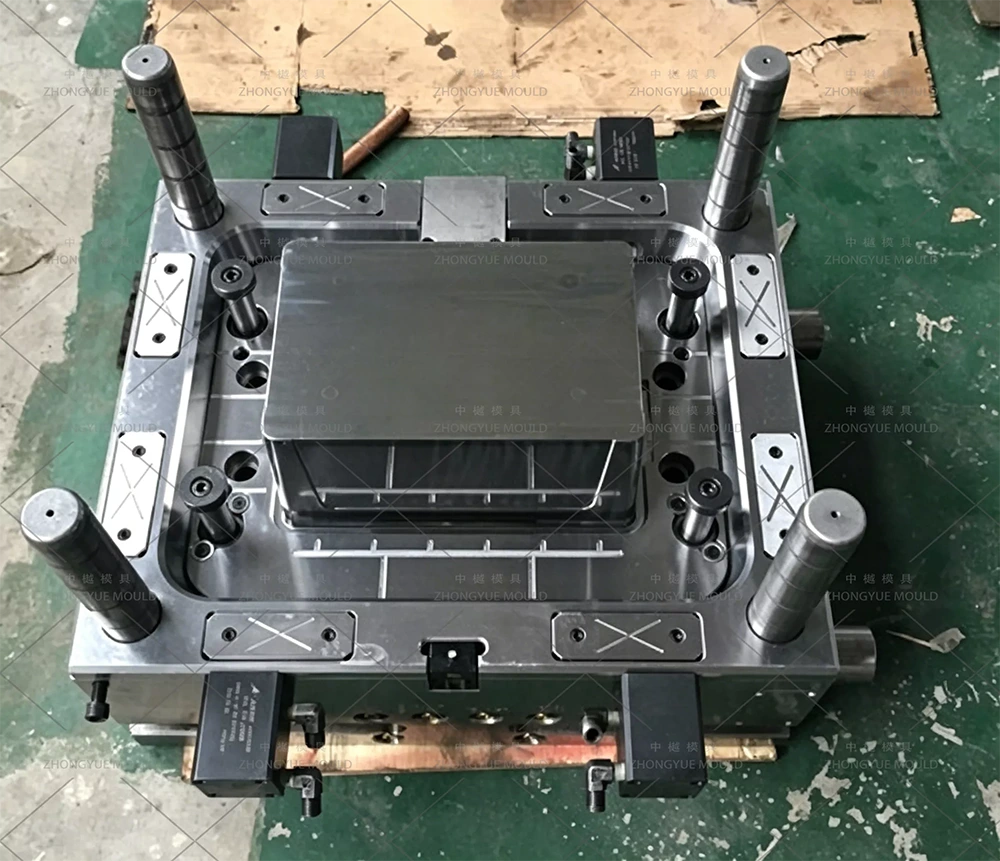

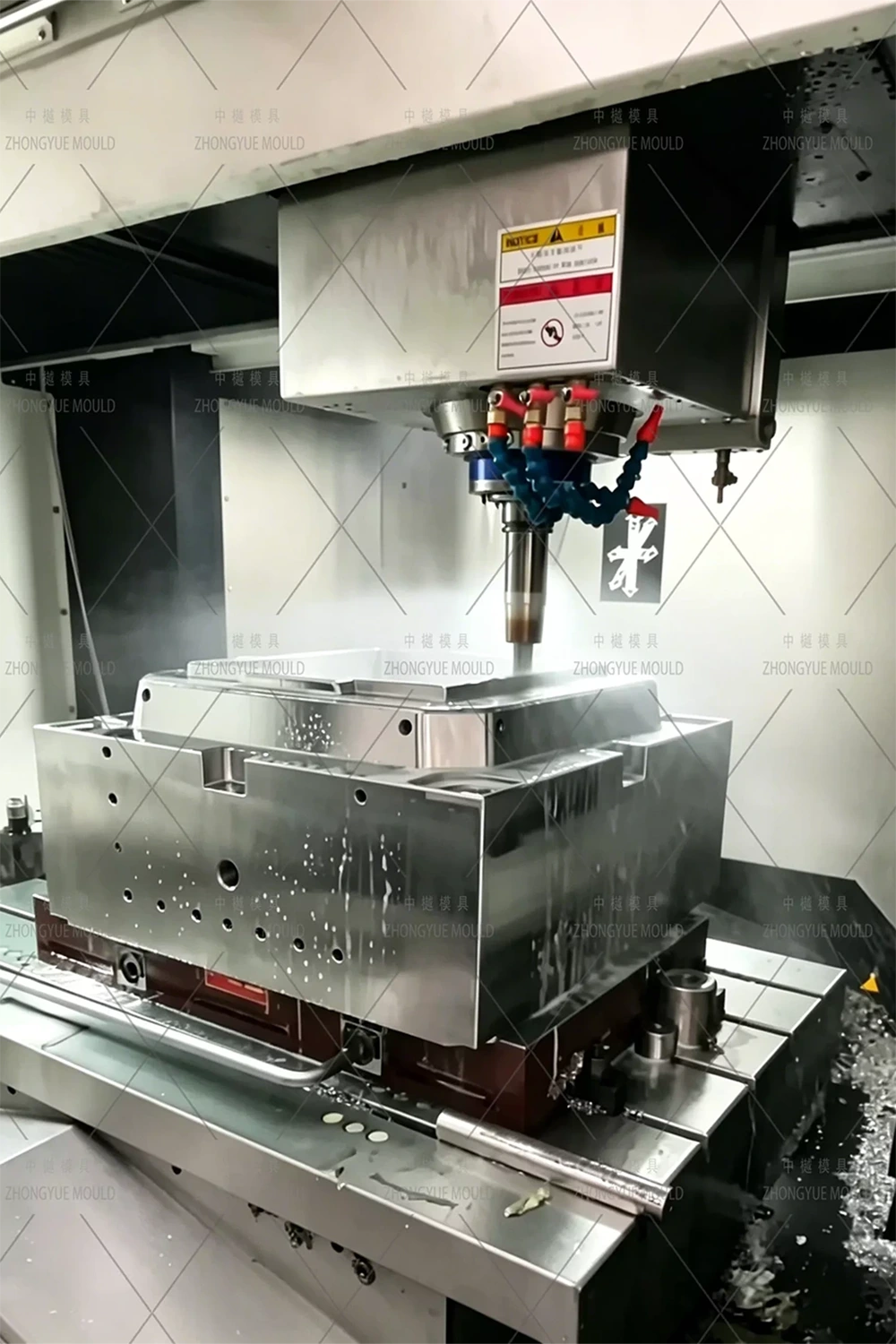

การตัดเฉือนที่แม่นยำ — โพรงและแกนหยาบ/เก็บผิวละเอียด CNC ความเร็วสูง, การเจาะรูลึกสำหรับแผ่นกั้นความเย็น, ไนไตรด์เม็ดมีดขนาดเล็ก H13 และพอดีมือ, การติดตั้งเม็ดมีด BeCu และการตรวจสอบหน้าสัมผัสความร้อน, การขัดเงา SPI B1/B2 หรือการกัดด้วยแสง VDI

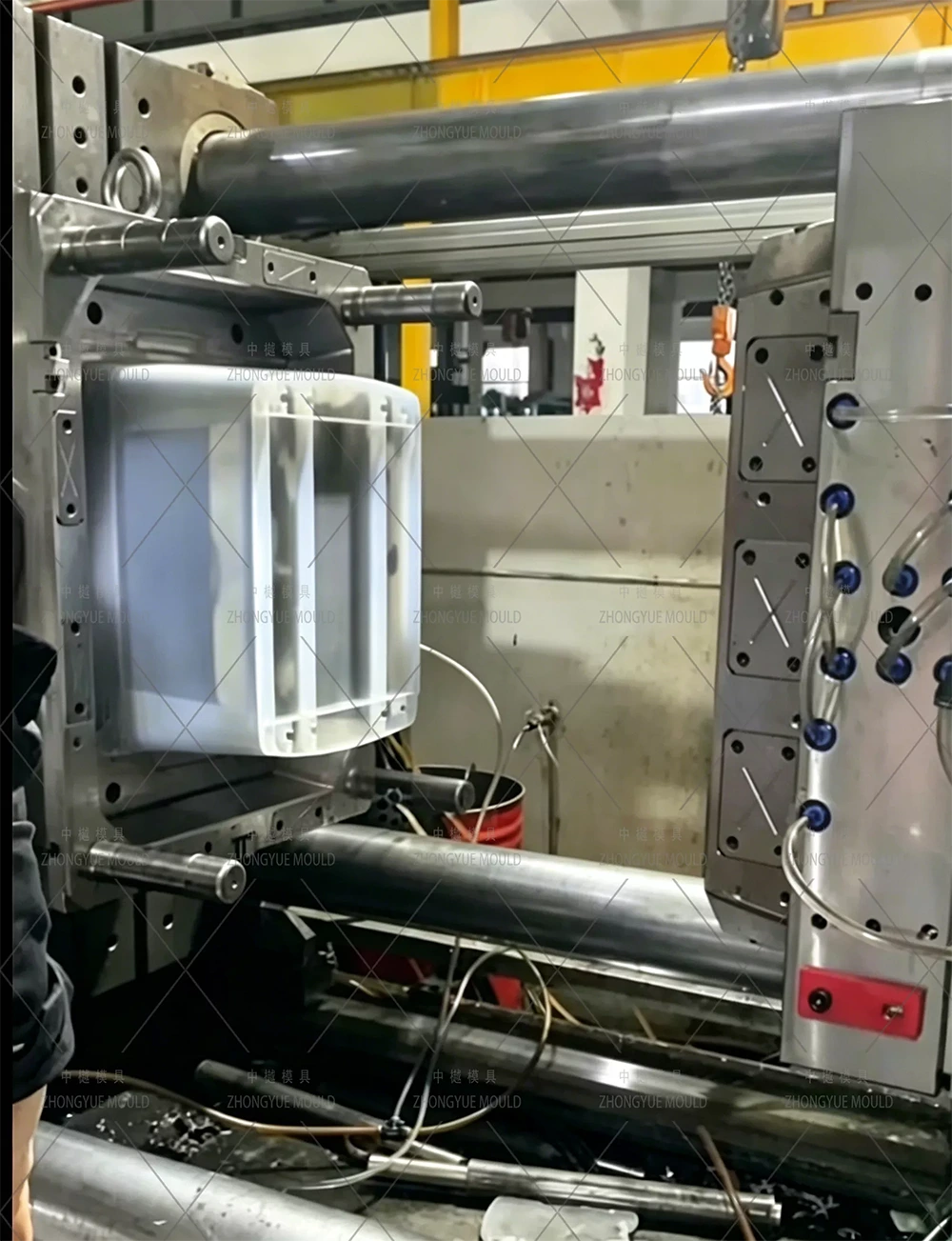

การประกอบ, การทดลองและการแก้ไข T1 — ทำงานโดยใช้เครื่องจักรภายในบริษัท, ตรวจสอบรังไข่/ความเรียบ, สแกนความหนาของผนัง, ความพอดีของฝารองนั่ง (หากมีตัวอย่างฝา), จัดหาวิดีโอทดลอง + ตัวอย่าง + รายงานมิติ ปรับแต่งหากจำเป็น

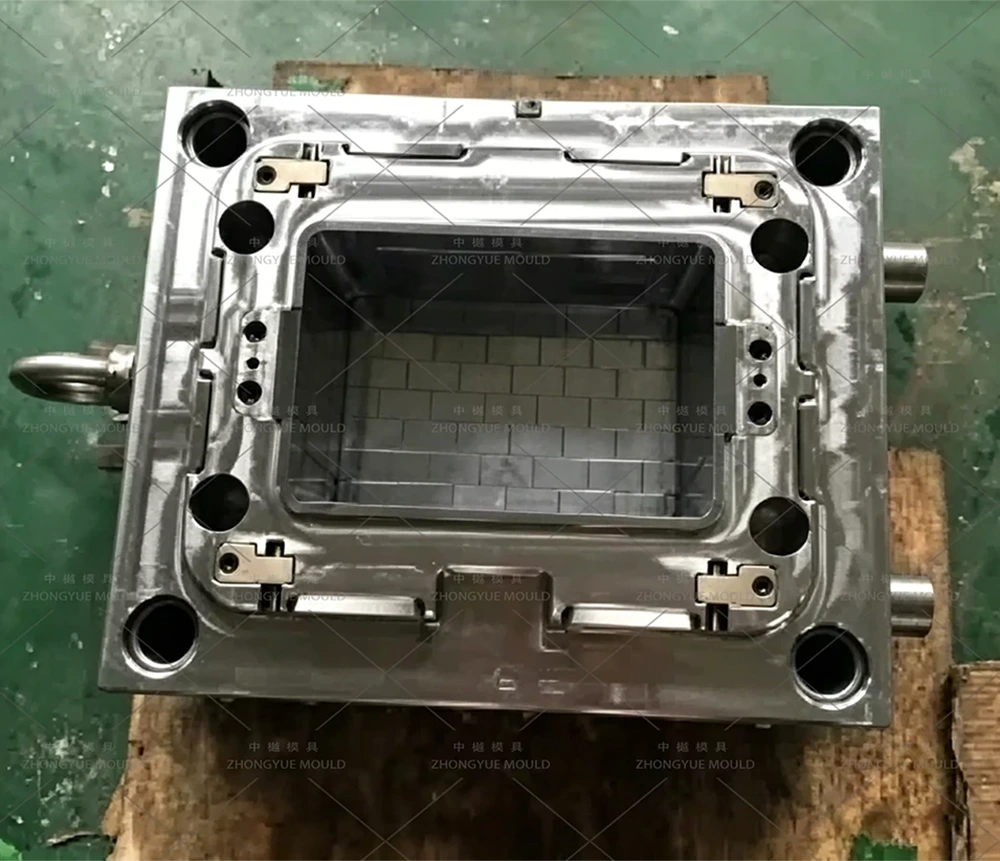

บรรจุภัณฑ์และการจัดส่งขั้นสุดท้าย — กล่องไม้สำหรับงานหนักที่ปราศจากรมควัน คู่มือแม่พิมพ์ ชิ้นส่วนอะไหล่ (หมุดดีดตัว, หัวฉีดน้ำ, บูชป่วง, เม็ดมีดขนาดเล็ก ถ้ามี) ใบรับรองเหล็กและเอกสารการรักษาความร้อน

การสนับสนุนหลังการขาย — รับประกัน 1 ปี (ความเสียหายที่ไม่ได้เกิดจากฝีมือมนุษย์) อะไหล่ฟรี คำแนะนำทางเทคนิคระยะไกลสำหรับการตัดช่องระบายอากาศใหม่ / การปรับการดีดออก

เหตุใดจึงเลือก ZHONGYUE MOLD สำหรับแม่พิมพ์กล่องเก็บของขนาด 10 ลิตรของคุณ

ประสบการณ์แม่พิมพ์ในครัวเรือนที่หลากหลาย — กล่องเก็บของ 5 ลิตร – 120 ลิตร ลัง เก้าอี้ ถังขยะ ตะกร้าหวายที่สร้างขึ้นในบ้าน

การวิเคราะห์ความเย็น/การบิดงอของ DFM และ Moldflow ภายในบริษัท — ความหนาของผนัง ตำแหน่ง BeCu โซลูชันการตัดส่วนล่างของด้ามจับ ระยะห่างของฝาปิด-ตัวถังได้รับการตรวจสอบก่อนการตัดเหล็ก

BeCu Cooling + ความเชี่ยวชาญด้านแผ่นกั้นส่วนกลาง — วงจรเร็วขึ้น การบิดงอน้อยลง และอายุการใช้งานของแม่พิมพ์ยาวนานขึ้นสำหรับกล่อง PP ขนาดกะทัดรัด 10 ลิตร

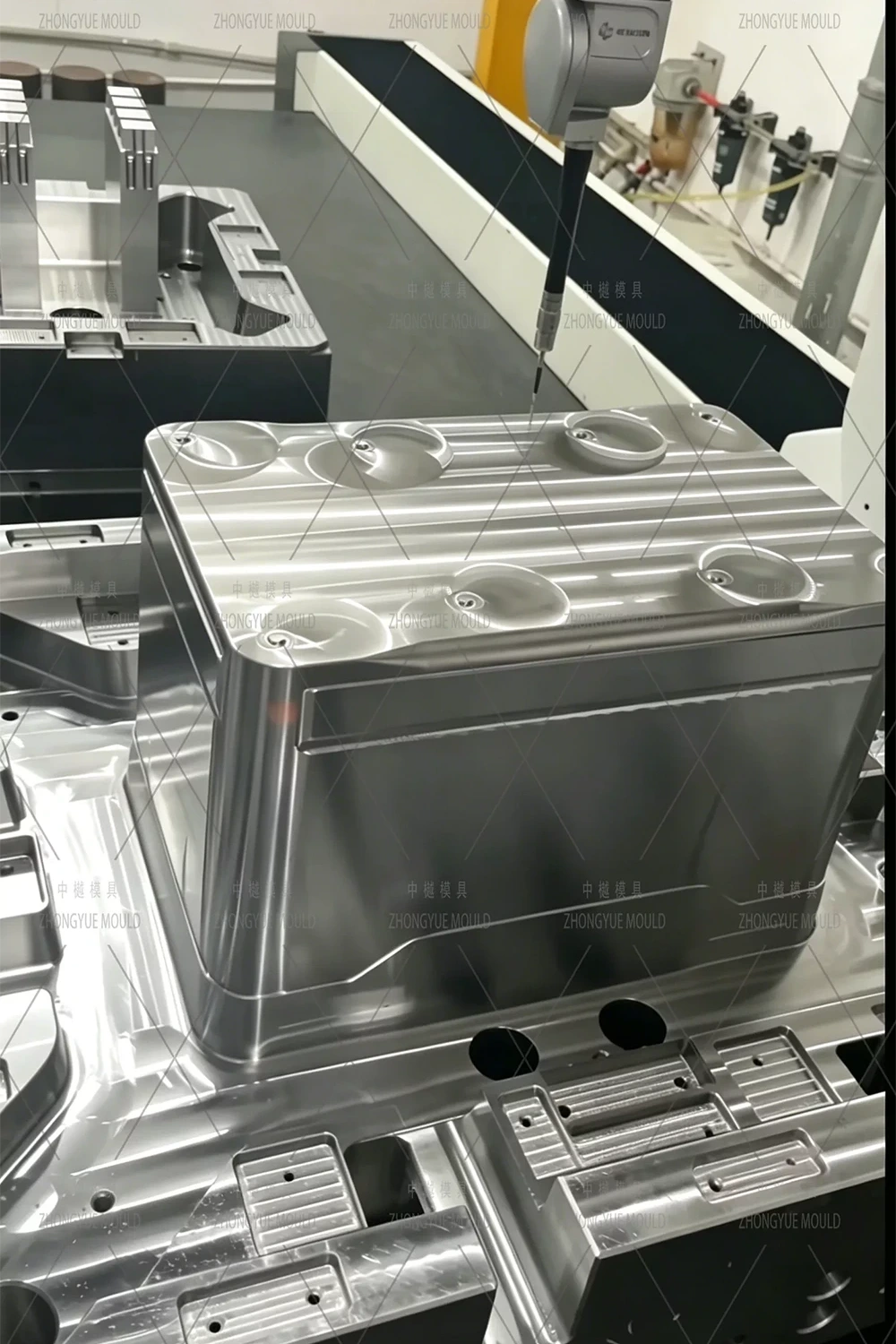

QC ที่เข้มงวดและความก้าวหน้าที่โปร่งใส — ภาพถ่ายการตัดเฉือนรายสัปดาห์, การตรวจสอบ CMM, การอนุมัติตัวอย่าง T1 (ตรวจสอบพอดีด้วยฝาปิด) ก่อนจัดส่ง

ประสบการณ์การส่งออก — แม่พิมพ์ที่จัดส่งไปยังยุโรป อเมริกาเหนือ อเมริกาใต้ เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง

รับประกันแม่พิมพ์ 1 ปี + จัดหาอะไหล่ (เม็ดมีด BeCu, เม็ดมีดขนาดเล็ก, หมุดกระทุ้ง, สปริง)

คำถามที่พบบ่อย

ถาม: คุณทำแม่พิมพ์ฝาที่ตรงกันด้วยหรือไม่

ก. ใช่. เราเสนอราคาตัวกล่องขนาด 10 ลิตรเป็นช่อง 1 × 1 และฝาปิดเป็นแม่พิมพ์ 2 ช่องหรือ 4 ช่อง (รอบที่สั้นกว่า ~ 8–15 วินาที) เพื่อให้สมดุลผลผลิตรายวัน ฝาปิดอาจเป็น PP (ทึบแสง/สี), PS ใส หรือ ABS (พรีเมียม) — ราคาแยกต่างหาก

ถาม: เหล็กชนิดใดที่คุณแนะนำสำหรับโปรแกรมช็อต 300,000 ถึง 500,000

ตอบ: P20 (HRC 28–33) มีความคุ้มค่าเมื่อถ่ายภาพมากกว่า 300,000 ภาพ สำหรับช็อต 500,000–1 ล้านช็อตหรือการรักษาพื้นผิวที่ดีกว่าด้วยเกรน VDI แบบเบา เราขอแนะนำ 718H (HRC 33–38) หรือ 2738HH

ถาม: ประตูเรือดำน้ำหรือนักวิ่งร้อน?

ตอบ: ค่าเริ่มต้นคือประตูย่อยเย็นที่หน้าแปลนด้านบนด้านใน (ร่องรอยที่ซ่อนอยู่ การละลายอัตโนมัติ) — เรียบง่ายและเชื่อถือได้ ทิปร้อน (YUDO/SYNVENTIVE 1 ทิปเปิด) เป็นทางเลือกสำหรับการวิ่งในปริมาณมากเพื่อกำจัดเศษรันเนอร์

ถาม: คุณสามารถเพิ่มช่องสำหรับถือ/ตัดราคาได้หรือไม่

ตอบ: ได้ — ออกแบบโดยใช้เม็ดมีดแบบเปลี่ยนได้หลวมๆ หรือตัวเลื่อนขนาดเล็กแบบตื้น (ไนไตรด์ H13) DFM ตรวจสอบการรบกวนและร่าง ด้ามจับไม่ได้ขึ้นรูป — เป็นชิ้นส่วนพลาสติก/โลหะที่ซื้อมาประกอบหลังการขึ้นรูป (หรือรุ่นฝาบานพับ PP ที่เสนอราคาแยกต่างหาก)

ถาม: คุณต้องการใบเสนอราคาอะไร?

ตอบ: การวาดภาพ 2 มิติ (PDF/DWG) + โมเดล 3 มิติ (STP/IGS/X_T) หรือภาพถ่ายที่ชัดเจนพร้อมขนาด (ยาว×กว้าง×สูง ความหนาของผนัง น้ำหนัก ความจุ) ปริมาตรต่อปี จำนวนช่องที่ต้องการสำหรับฝา (2×1 ฯลฯ) วัสดุ (PP MFR / UV ใช่/ไม่ใช่) หากคุณต้องการแม่พิมพ์ฝาด้วย โปรดแบ่งปันภาพร่าง/ขนาดฝา หรือยืนยัน "เส้นรอบวงเดียวกันกับด้านบนของตัวถัง"

ขอใบเสนอราคาสำหรับแม่พิมพ์กล่องเก็บของขนาด 10 ลิตรของคุณ

ส่งภาพวาด 2 มิติ + โมเดล 3 มิติของกล่องเก็บ 10 ลิตรของคุณ (หรือภาพถ่ายตัวอย่างที่มีขนาดโดยละเอียด) และข้อกำหนดของโครงการ บอกเราหากคุณต้องการแม่พิมพ์ฝาที่ตรงกันด้วย ZHONGYUE MOOLD จะจัดทำรายงาน DFM ฟรี + สรุปการระบายความร้อน/การบิดงอของ Moldflow + ใบเสนอราคาอย่างเป็นทางการภายใน 24–48 ชั่วโมงทำการ

ติดต่อเราตอนนี้เพื่อเริ่มโครงการแม่พิมพ์ฉีดภาชนะพลาสติก 10 ลิตร / ลังองค์กร!
