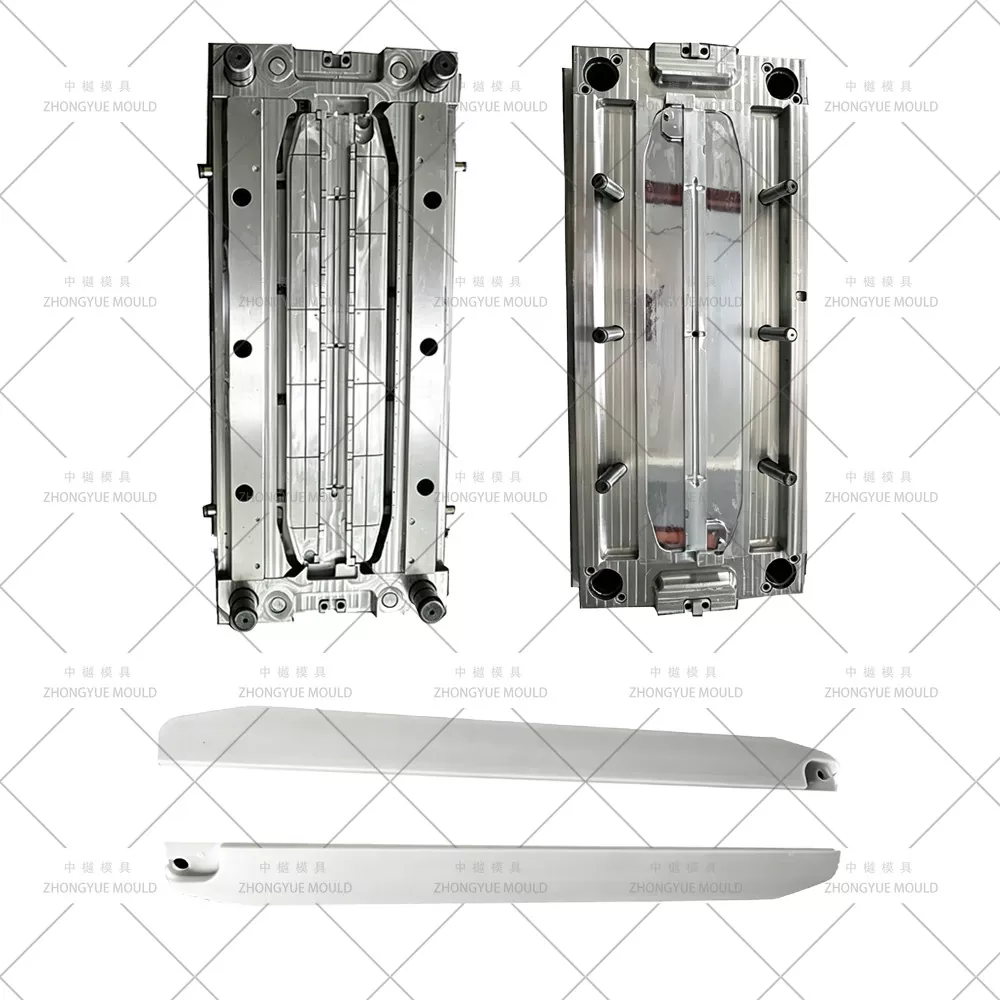

แม่พิมพ์ตู้เย็นพลาสติก

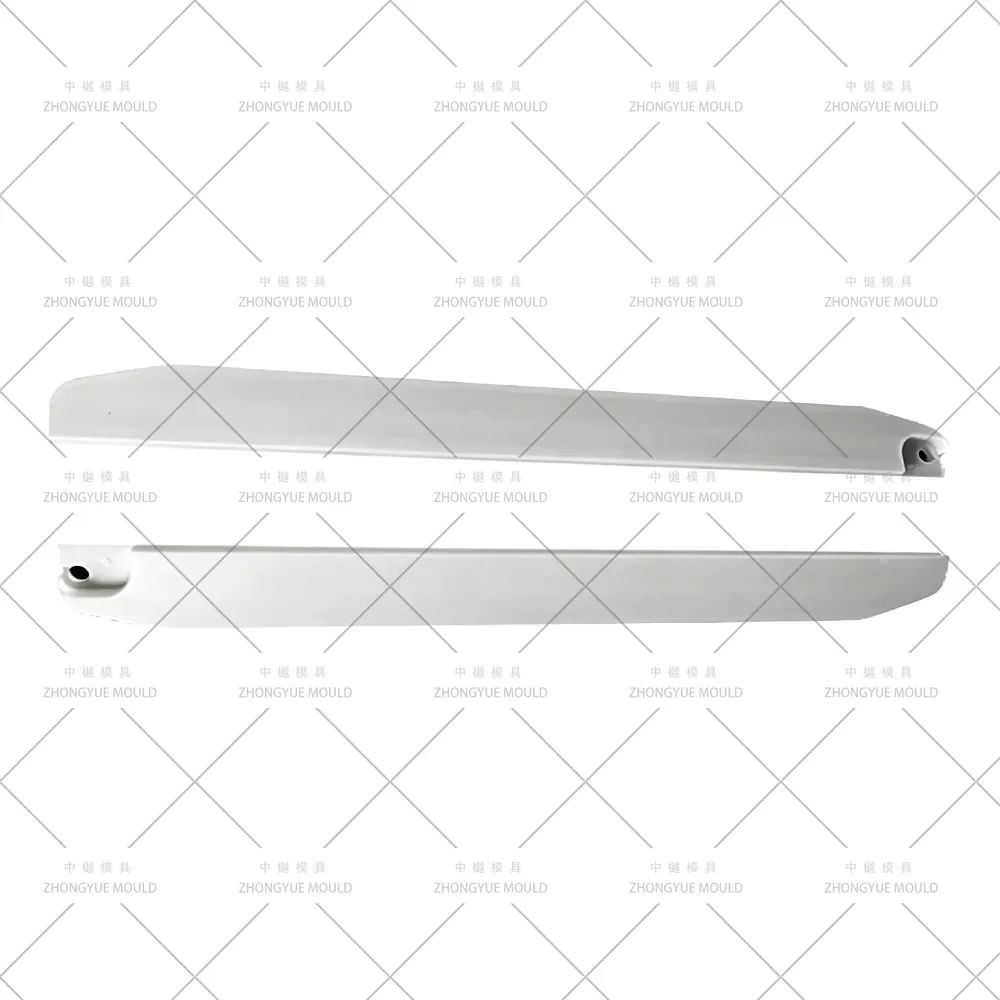

ที่จับประตูตู้เย็นเป็นส่วนประกอบด้านสุนทรียะและการใช้งานที่สำคัญ โดยรวมเสาและที่จับไว้ในชิ้นเดียว ที่ Zhongyue Mould เราจัดหาแม่พิมพ์ตู้เย็นพลาสติกที่มีความแม่นยำสูงซึ่งออกแบบมาสำหรับการผลิตจำนวนมากทั้งช่องแช่แข็งและที่จับช่องเปิดประทุน

ด้วยการใช้เทคโนโลยี 1-Mold-2-Cavities ขั้นสูง แม่พิมพ์ของเราช่วยให้ผู้ผลิตสามารถผลิตการออกแบบด้ามจับที่แตกต่างกันสองแบบพร้อมกันภายในรอบเดียว วิธีการนี้ช่วยปรับปรุงประสิทธิภาพการผลิตได้อย่างมากและลดต้นทุนการผลิตในขณะที่ยังคงรักษามาตรฐานรูปลักษณ์ที่เข้มงวดซึ่งอุตสาหกรรมเครื่องใช้ไฟฟ้ากำหนดไว้

ความท้าทายทางเทคนิค: เหตุใดการจัดการแม่พิมพ์จึงเป็นเรื่องยาก

ที่จับประตูตู้เย็นจัดเป็นชิ้นส่วนผนังบางยาวและมีรูปทรงซับซ้อน ความท้าทายหลัก ได้แก่ :

คุณภาพพื้นผิว: ไม่อนุญาตให้มีรอยเกต รอยเชื่อม ฟองอากาศ หรือรอยขีดข่วน

เรขาคณิตที่ซับซ้อน: คุณสมบัติต่างๆ ได้แก่ การตัดด้านล่างลึก (สูงสุด 14.3 มม.) เสริมโครง หน้าต่างแสดงผล และพื้นผิวโค้ง

ความแม่นยำของมิติ: พื้นผิวผสมพันธุ์ (S1 และ S2) จะต้องเรียบอย่างสมบูรณ์แบบเพื่อเชื่อมต่อกับเปลือกประตูได้อย่างราบรื่น

การไหลของวัสดุ: ด้วยความยาวเกิน 900 มม. (สำหรับที่จับช่องแช่แข็ง) และความหนาของผนังโดยเฉลี่ย 1.8 มม. การรักษาสมดุลการไหลของของเหลวในระยะไกลจึงเป็นสิ่งสำคัญ

โซลูชันทางวิศวกรรมของ Zhongyue

เพื่อเอาชนะความท้าทายเหล่านี้ เราได้ใช้การออกแบบแม่พิมพ์ที่แข็งแกร่งโดยมุ่งเน้นที่เทคโนโลยีหลักสามประการ: Gating, Cooling และ DeMoulding

1. ระบบ Sequential Valve Hot Runner (เส้นเชื่อมเป็นศูนย์)

เพื่อป้องกันรอยเชื่อมที่ไม่สวยงามบนพื้นผิวที่มองเห็นได้ของด้ามจับ เราจึงใช้ระบบวิ่งร้อนของวาล์วเข็มไทม์มิ่ง

เทคโนโลยี: การควบคุมวาล์วตามลำดับทางเดียว (G1 → G2 → G3 → G4 → G5)

โครงสร้าง: รวมหัวฉีดความร้อนหลัก แผ่นทางวิ่งร้อน และหัวฉีดความร้อนรอง

ประโยชน์: ด้วยการควบคุมเวลาเปิด/ปิดของหัวฉีดแต่ละอันผ่านโซลินอยด์และตัวควบคุม เราจะจัดการการไหลของของเหลวที่ด้านหน้า วิธีนี้จะกำจัดรอยเชื่อมหรือย้ายไปยังพื้นผิวที่ไม่สำคัญและซ่อนเร้นได้อย่างมีประสิทธิภาพ

รูปแบบ: 5 ประตูสำหรับมือจับช่องแช่แข็งที่ยาวกว่า และ 4 ประตูสำหรับมือจับเปิดประทุนที่สั้นกว่า เพื่อให้มั่นใจว่าการบรรจุจะสมดุล

[แทรกรูปภาพ: รูปที่ 3 - เค้าโครงระบบ Gating]

2. กลไกการดึงและถอดแกนหลายทิศทาง

เมื่อมีการตัดส่วนล่างที่กระจายไปตามระนาบต่างๆ (T1–T7) การดีดออกแบบธรรมดาจะไม่ทำงาน แม่พิมพ์ของเรารวมระบบ deMoulding ไว้หลายระบบ:

[แทรกรูปภาพ: รูปที่ 5 - ไกด์โพสแบบทำมุมและกลไกตัวเลื่อน]

3. ระบบระบายความร้อน 3 มิติเพื่อความสมดุลทางความร้อน

การระบายความร้อนที่ไม่สม่ำเสมอทำให้เกิดการบิดเบี้ยว เราได้ออกแบบรูปแบบการระบายความร้อนด้วยน้ำที่ซับซ้อน:

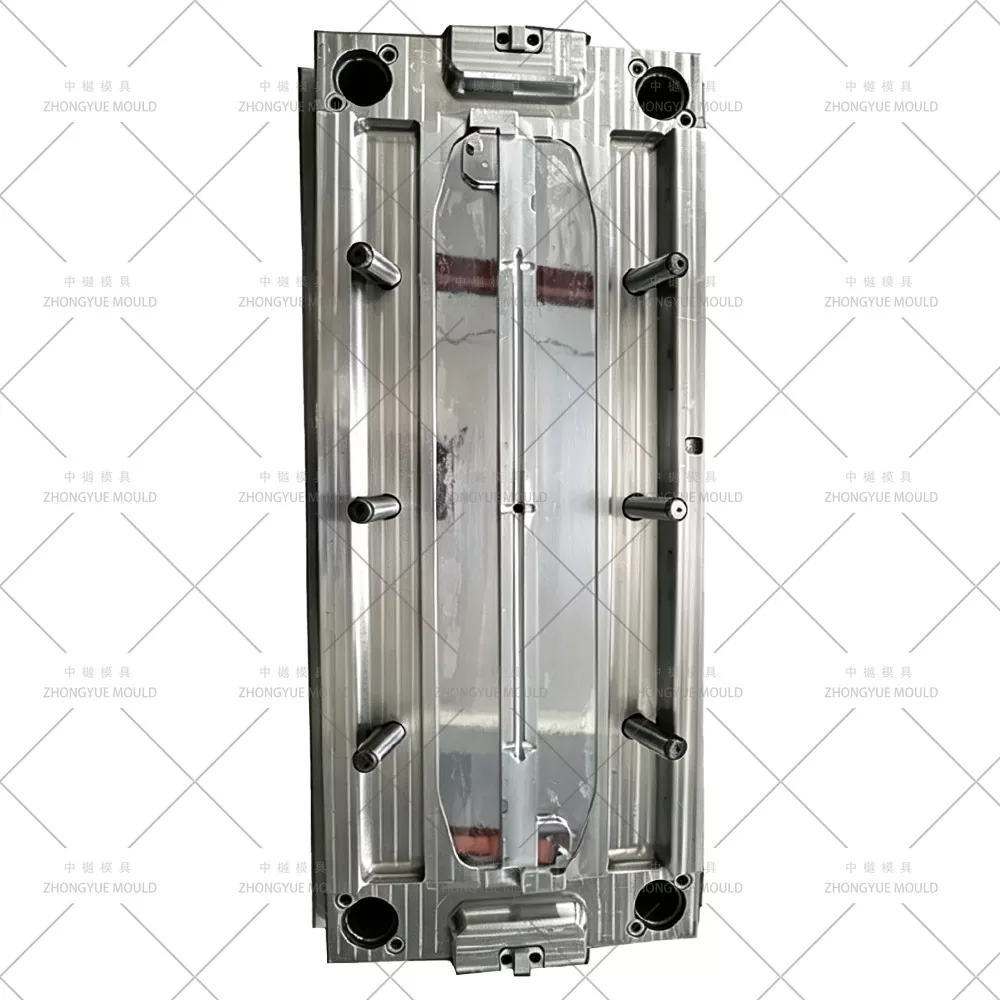

เม็ดมีดแม่พิมพ์คงที่: ช่องระบายความร้อน 8 กลุ่ม (~ 15 มม. จากผนังโพรง)

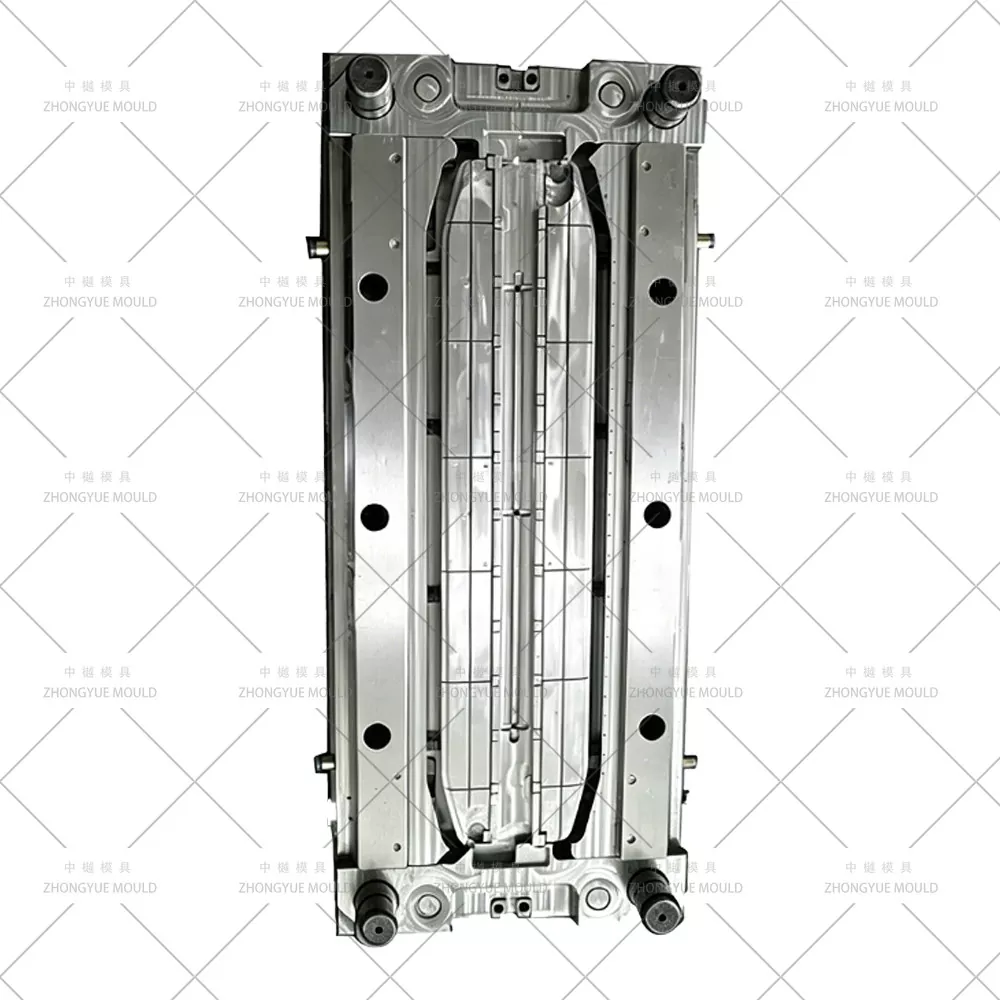

การเคลื่อนย้ายแม่พิมพ์แทรก: วงจร 6 กลุ่ม (ท่อหมุนเวียน + บ่อน้ำยุ่งเหยิง)

สไลเดอร์: ท่อน้ำหมุนเวียนเฉพาะสำหรับสไลเดอร์ขนาดใหญ่

ผลลัพธ์: การทำความเย็นอย่างรวดเร็วและสม่ำเสมอ ทำให้อุณหภูมิของแม่พิมพ์สมดุลระหว่าง 80–90°C เพื่อป้องกันการหดตัวและความเครียดภายใน

กระบวนการทำงานของแม่พิมพ์

การฉีด: พลาสติกที่หลอมละลาย (ABS) เข้าสู่หัวฉีดร้อนแบบวาล์วลำดับ (G1–G5) ตามลำดับเวลา

การเปิดและการดึงแกน: แม่พิมพ์จะเปิดขึ้น และหมุดนำที่ทำมุมจะเลื่อนแถบเลื่อนสำหรับการดึงแกนด้านข้าง

การดีดออก: แผ่นดันจะเปิดใช้งานแท่งกดทรงกลมและบล็อกดันเพื่อดีดที่จับที่เสร็จแล้วออก (ระยะทาง: 60 มม.)

รีเซ็ต: ส่วนประกอบทั้งหมดกลับสู่ตำแหน่งเริ่มต้น พร้อมสำหรับรอบถัดไป
