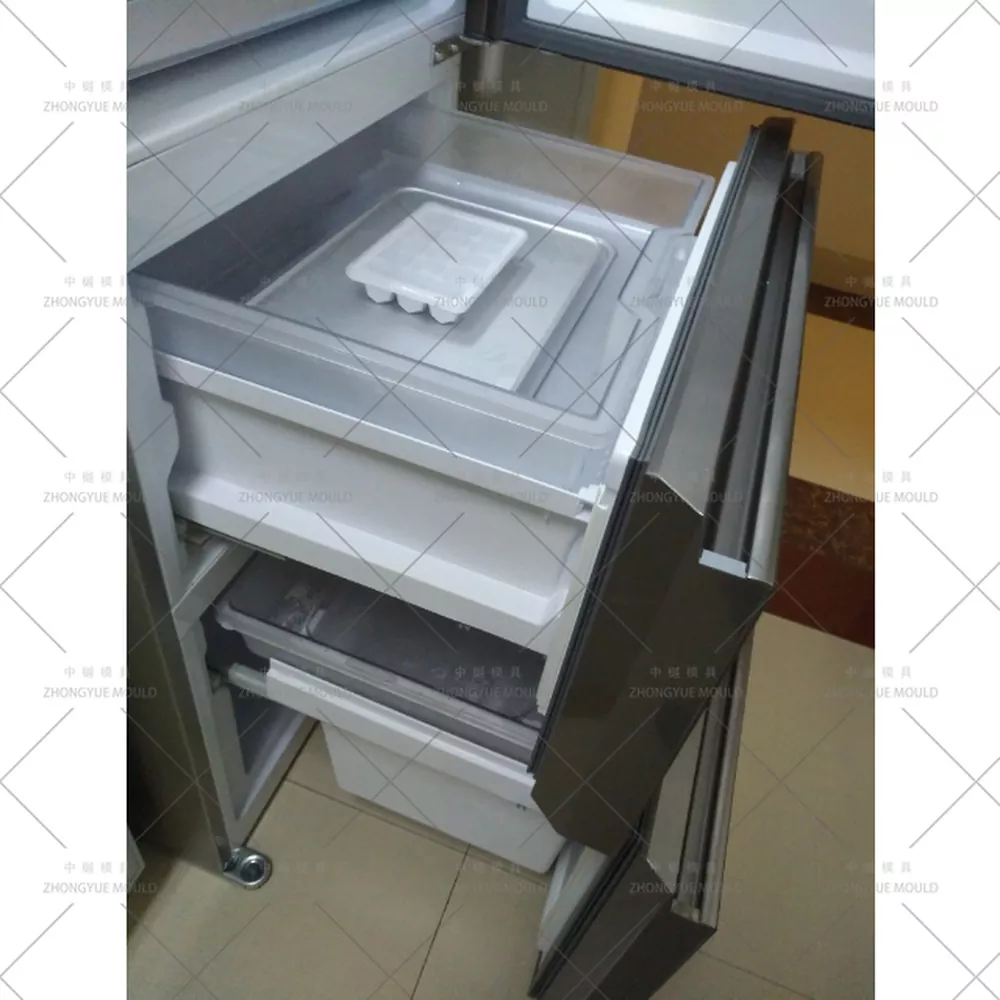

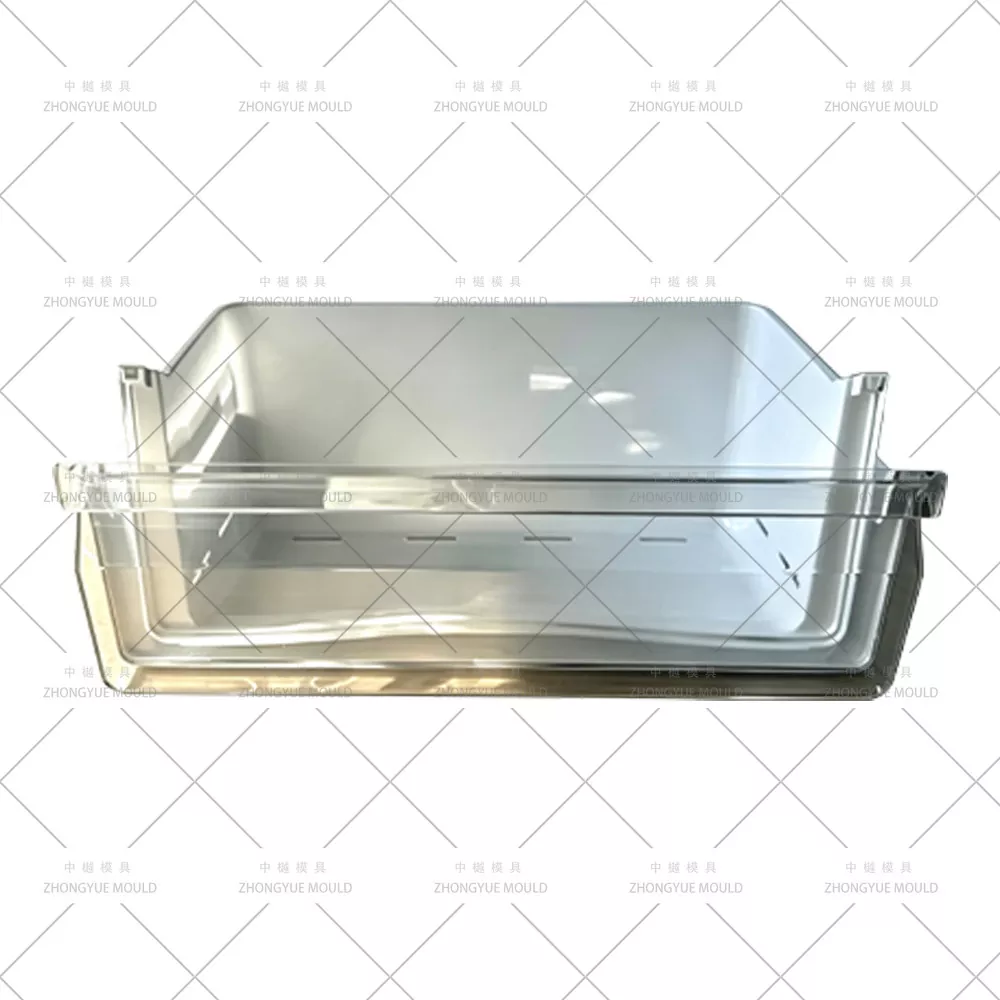

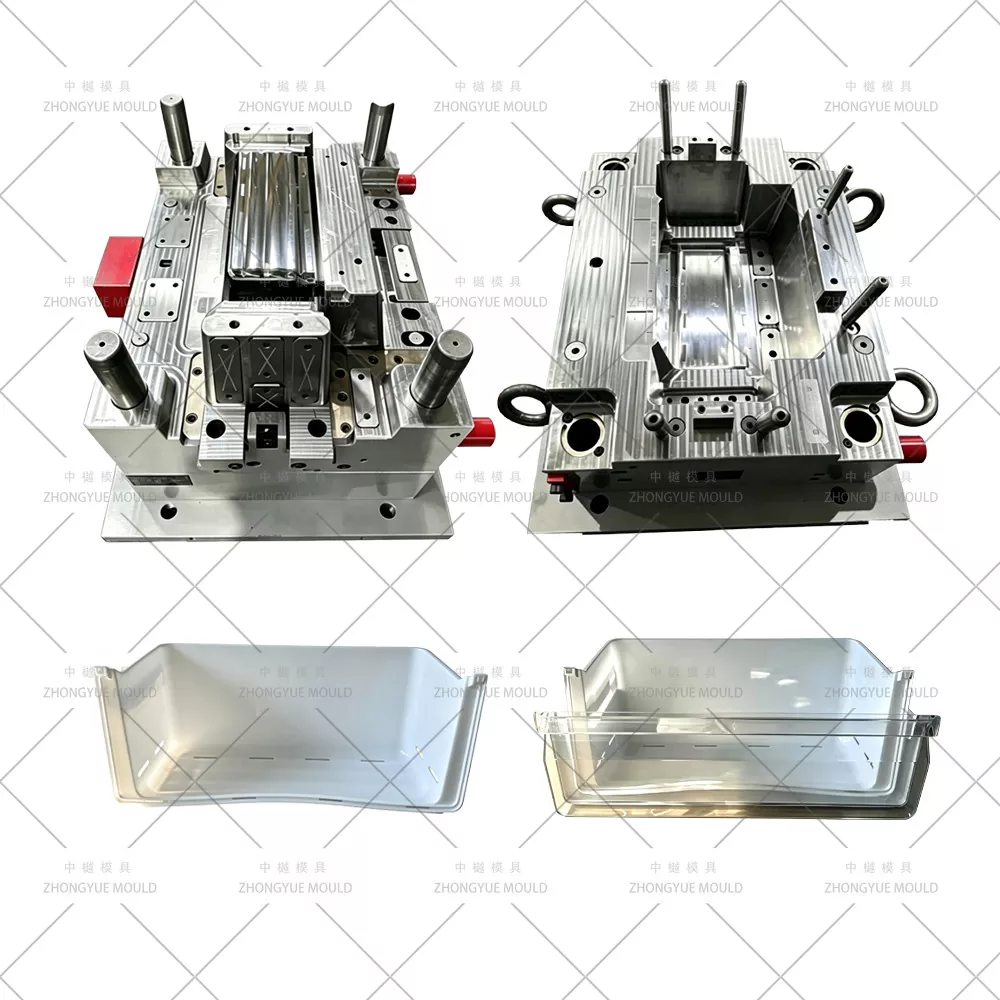

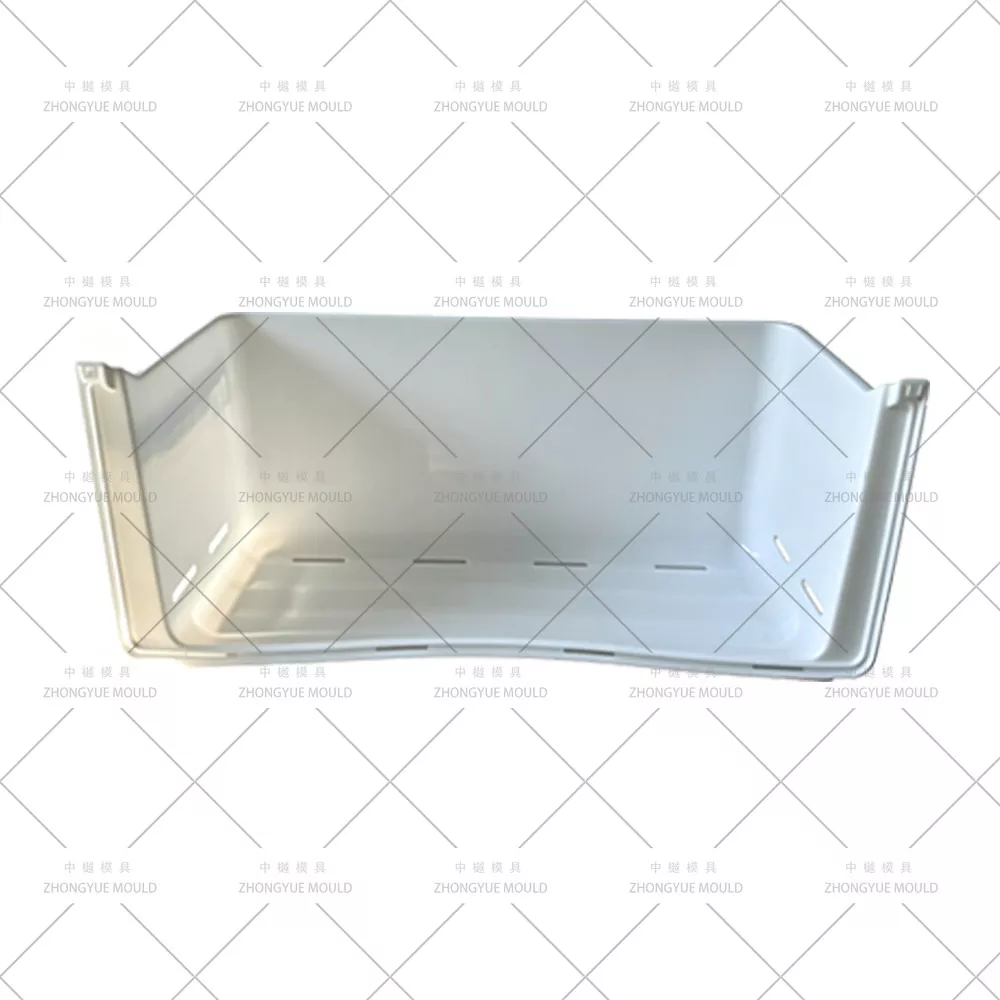

แม่พิมพ์ตู้ตู้เย็นพลาสติก

ทำให้โครงการตู้เย็นแม่พิมพ์ครั้งต่อไปของคุณสดใสขึ้น!

ความท้าทายทางวิศวกรรมและโซลูชั่นของ Zhongyue

ตู้แช่เย็นมีโครงสร้างชิ้นส่วนที่ซับซ้อนซึ่งก่อให้เกิดความท้าทายที่สำคัญในการถอดแบบ ทีมวิศวกรของเราเอาชนะสิ่งเหล่านี้ด้วยการออกแบบกลไกที่เป็นนวัตกรรมใหม่:

การเลือกใช้วัสดุระดับพรีเมี่ยมและการตัดเฉือนที่แม่นยำ

เพื่อให้แน่ใจว่าแม่พิมพ์มีอายุการใช้งานยาวนาน (เกิน 500,000 ช็อต) และความแม่นยำระดับไมครอน การเลือกวัสดุและโปรโตคอลการตัดเฉือนจึงได้รับการควบคุมอย่างเข้มงวด:

ส่วนประกอบเหล็กคุณภาพสูง:

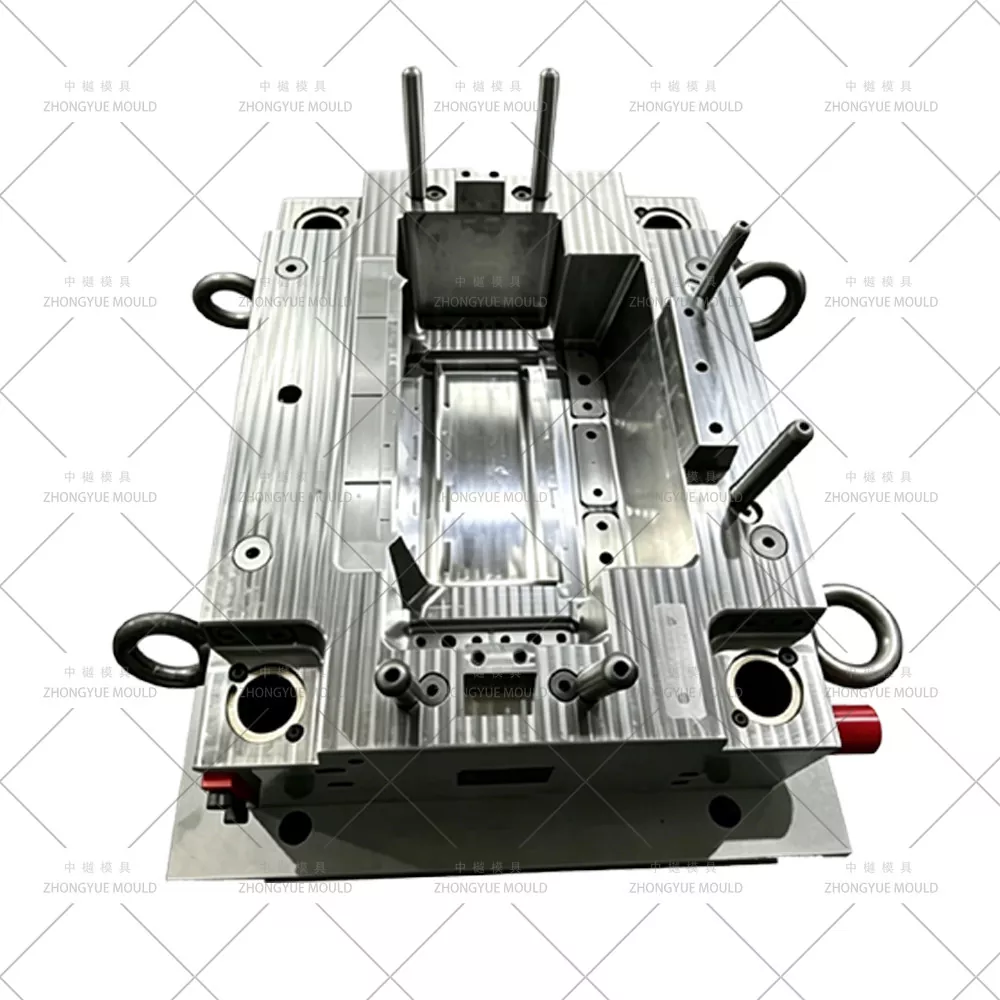

แผ่นแม่พิมพ์คงที่: 2711 เหล็กชุบแข็งเพื่อความมั่นคง

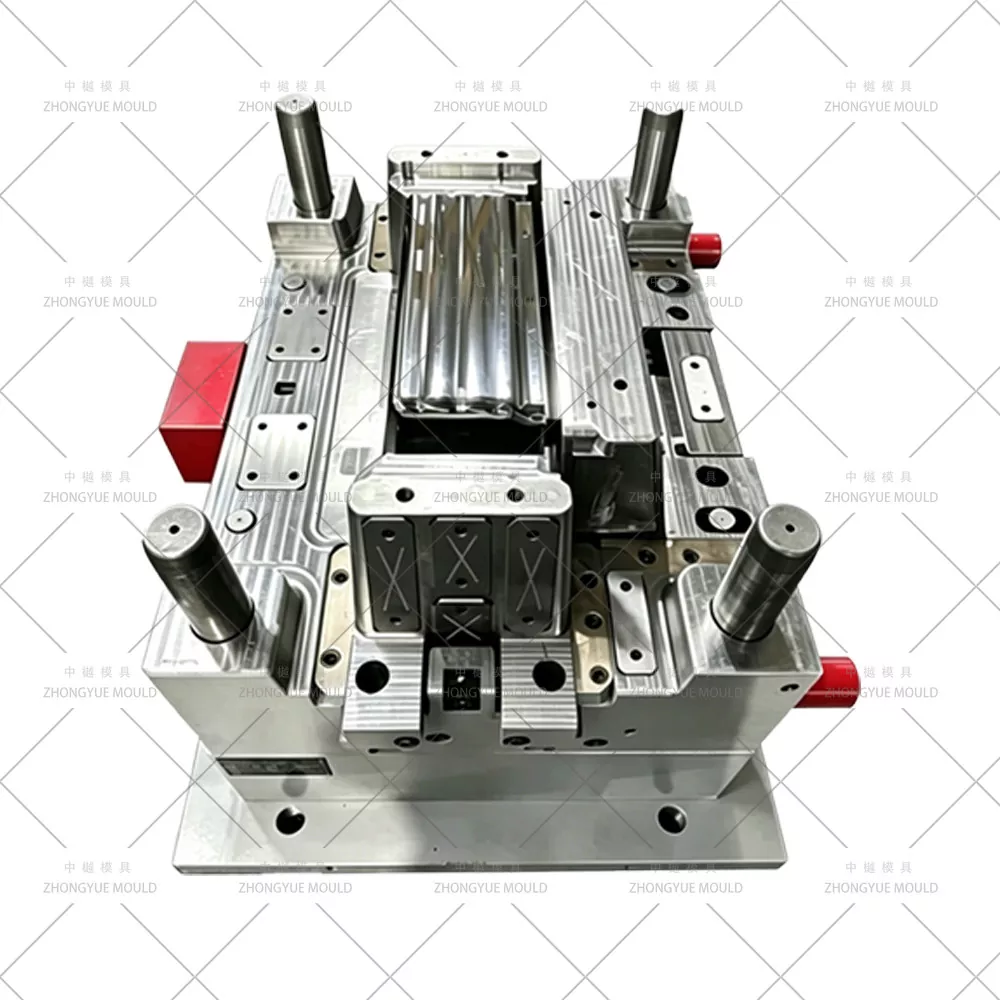

เม็ดมีดสำหรับเคลื่อนย้ายแม่พิมพ์: เหล็กกล้า 2311 เพื่อการขัดเงาที่ดีเยี่ยม

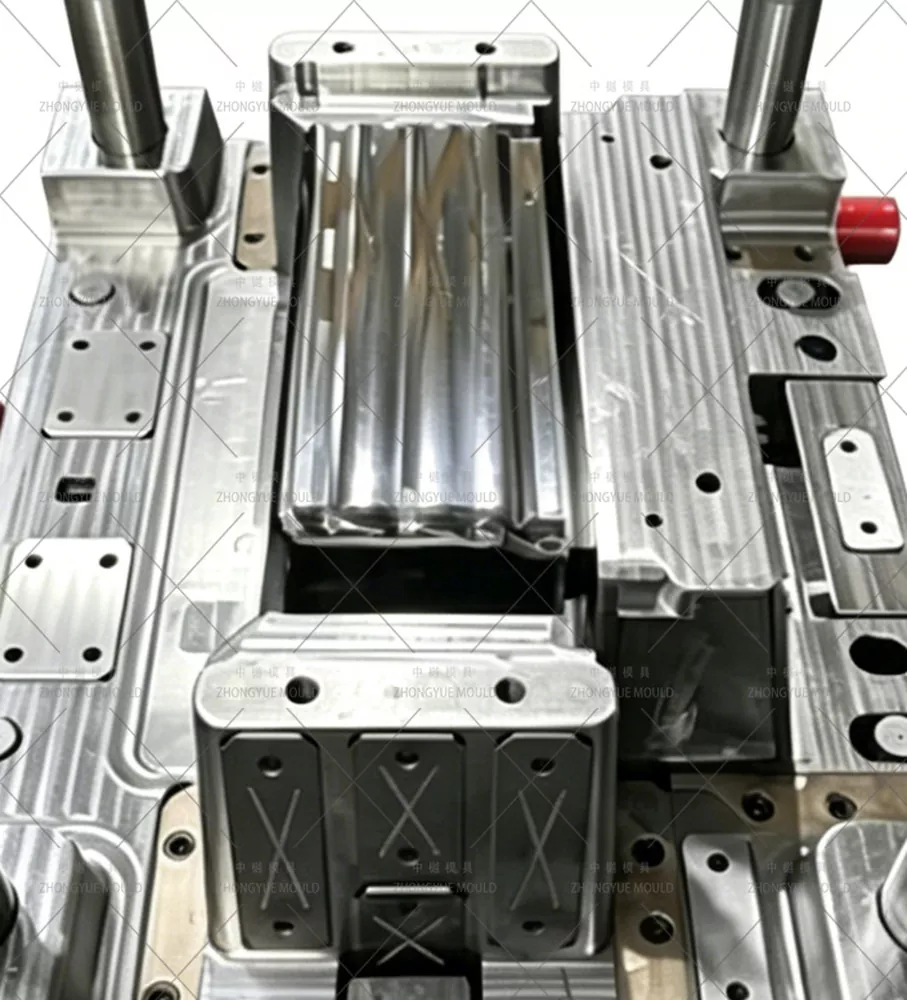

ส่วนประกอบหลัก (ตัวเลื่อน/ตัวดันเฉียง): เหล็ก 2711 เคลือบไนไตรด์ (ความลึก 0.15 มม. ได้ที่ 50-52 HRC) เพื่อความทนทานต่อการสึกหรอสูงสุด

ฐานแม่พิมพ์: เหล็กกล้าคาร์บอนปานกลางที่แข็งแกร่ง 1050

การจัดตำแหน่งและการประกอบ: แผ่นยึดแบบตายตัวและโครงสร้างเม็ดมีดใช้รูและปุ่มทรงกรวย 10° เพื่อการจัดตำแหน่งในตัวเองที่สมบูรณ์แบบระหว่างการจับยึด

โปรโตคอลการตัดเฉือนที่แม่นยำ:

การประกอบ-การตกแต่งขั้นสุดท้าย: ชิ้นส่วนที่เคลื่อนไหวได้ที่สำคัญ (แกน, ตัวเลื่อน) จะถูกประกอบแบบแห้งก่อนการตกแต่งขั้นสุดท้ายด้วย CNC วิธีการเชิงรุกนี้ช่วยลดความแตกต่างในขั้นตอนและรับประกันการบูรณาการชิ้นส่วนได้อย่างราบรื่น

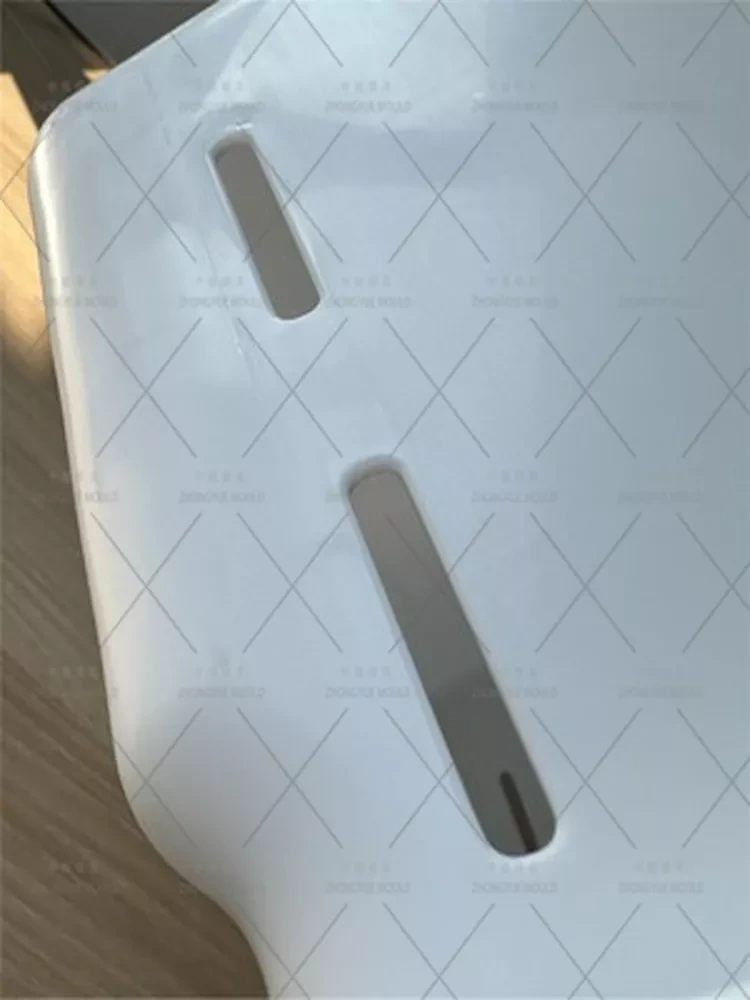

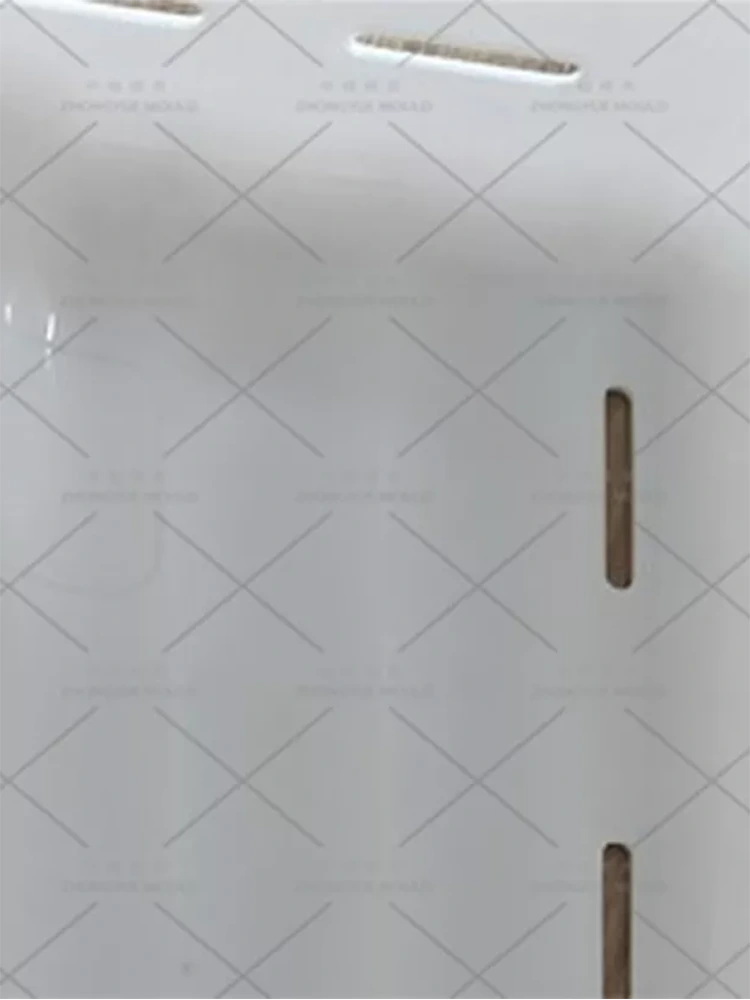

การสร้างพื้นผิว EDM: แผ่นดันผ่านการกัดด้วยไฟฟ้าพร้อมกันเพื่อรับประกันพื้นผิวที่เข้ากันและป้องกันไม่ให้เส้นแยกที่มองเห็นได้บนผลิตภัณฑ์ขั้นสุดท้าย

การตัดลวด: ดำเนินการโดยใช้การอ้างอิงที่มีให้โดย NC เพื่อให้ได้ความแม่นยำในการจัดตำแหน่งระดับไมครอน

สรุปขั้นตอนการทำงานของแม่พิมพ์ Zhongyue

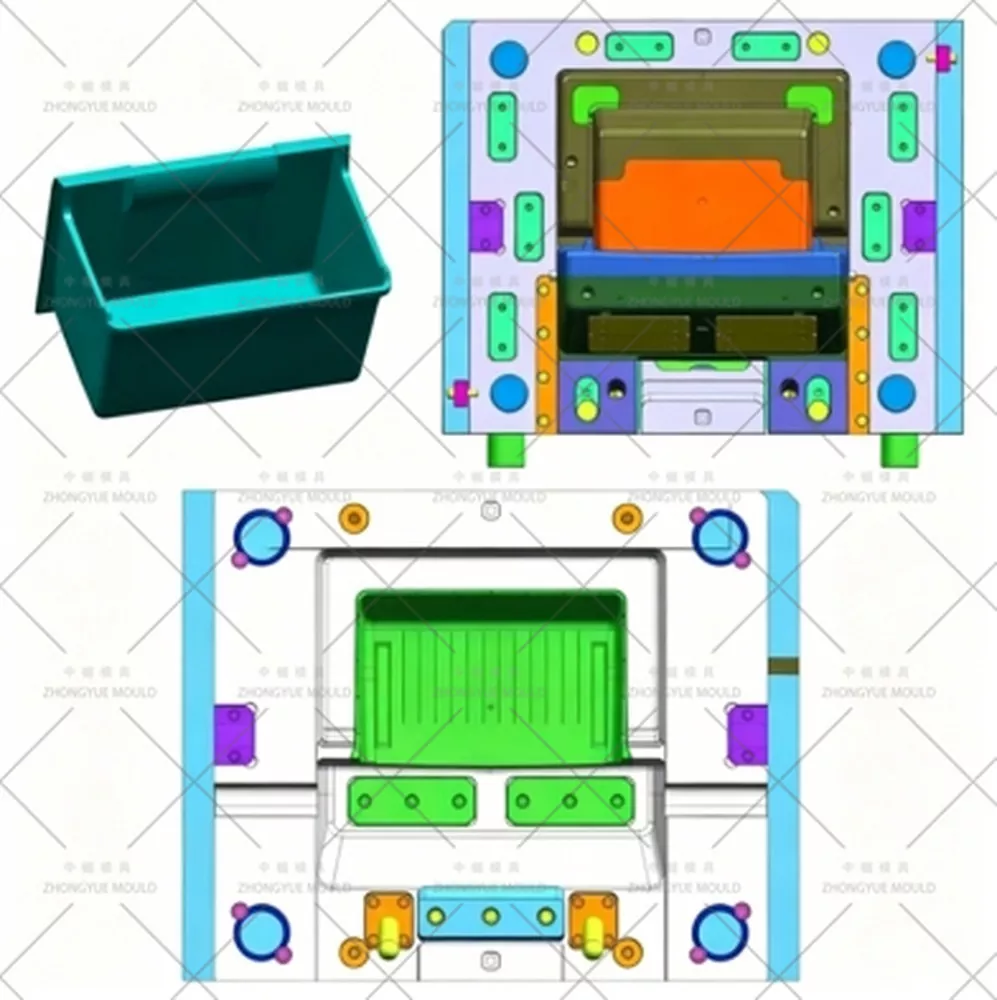

แม่พิมพ์สองแผ่นที่ได้รับการปรับปรุงของเราทำงานได้อย่างราบรื่นเพื่อเพิ่มประสิทธิภาพการผลิตของคุณให้สูงสุด:

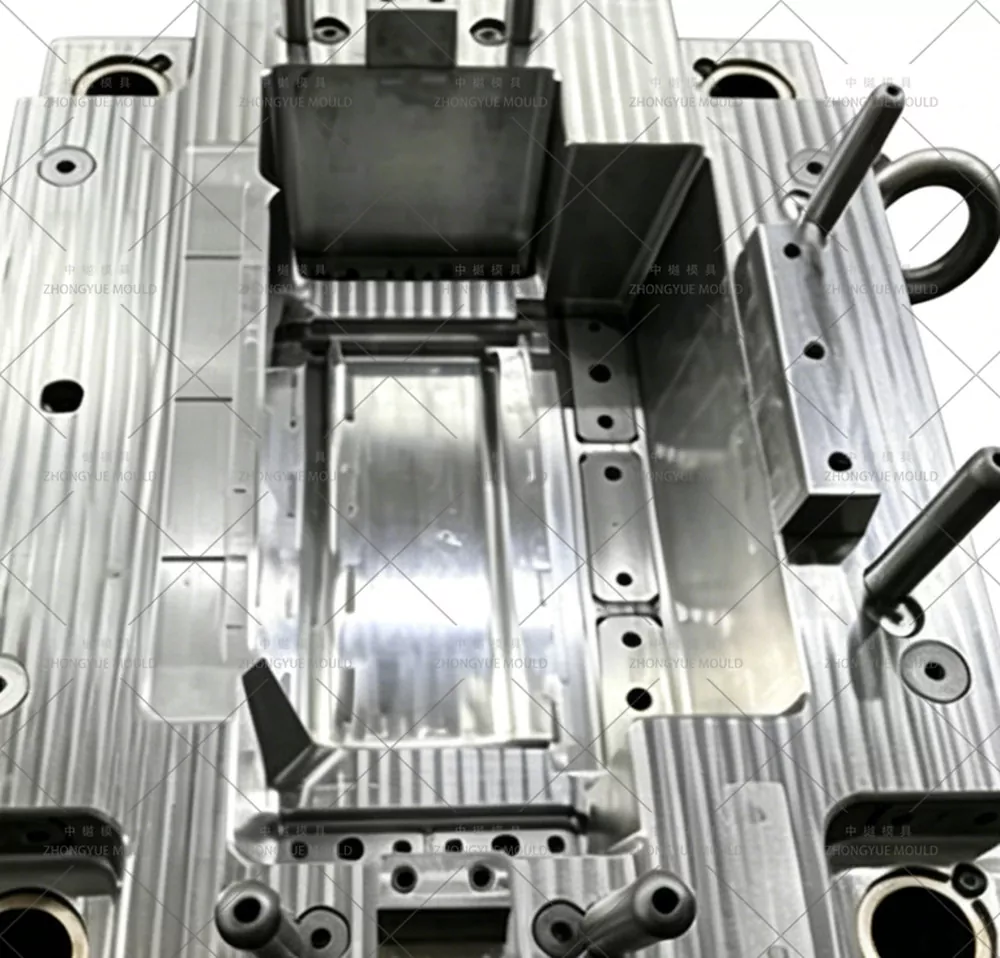

การฉีดและการทำความเย็น: ระบบทางวิ่งร้อนของ Mold-Master จะฉีดพลาสติกหลอมเหลวเข้าไปในคาวิตี้ ในขณะเดียวกัน ช่องระบายความร้อนตามโครงสร้างอิสระของเราจะทำให้วัสดุ PS แข็งตัวอย่างรวดเร็วและสม่ำเสมอ

การเปิดแม่พิมพ์: แม่พิมพ์ที่กำลังเคลื่อนที่จะหดกลับ ตัวเลื่อนแม่พิมพ์แบบตายตัว ตัวเลื่อนด้านข้าง และกลไกแบบเฉียงจะเริ่มต้นกระบวนการถอดแบบซิงโครไนซ์

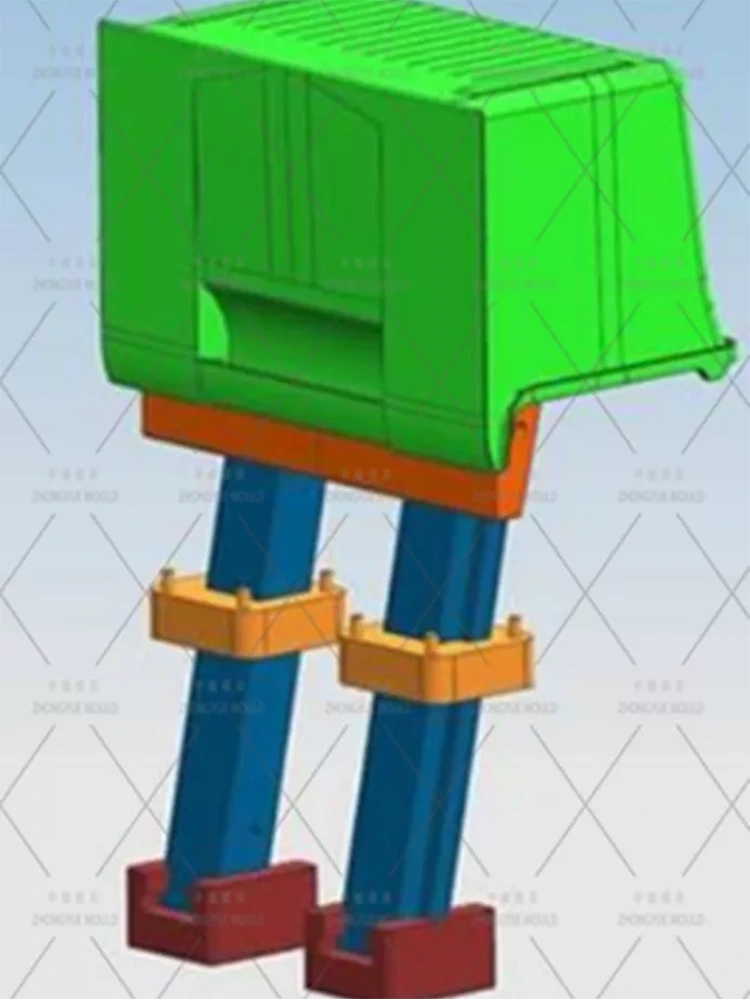

การดีดออก: ตัวดีดของเครื่องฉีดประกอบเข้ากับระบบแผ่นกดรูปตัว U สามชิ้น เพื่อยกตู้ตู้เย็นที่มีรูปทรงสมบูรณ์ออกจากช่องอย่างปลอดภัย

รีเซ็ต: ระบบทั้งหมดถอยกลับและกลับสู่ตำแหน่งเดิม จัดตำแหน่งอย่างสมบูรณ์แบบและพร้อมสำหรับรอบการผลิตความเร็วสูงครั้งต่อไป
