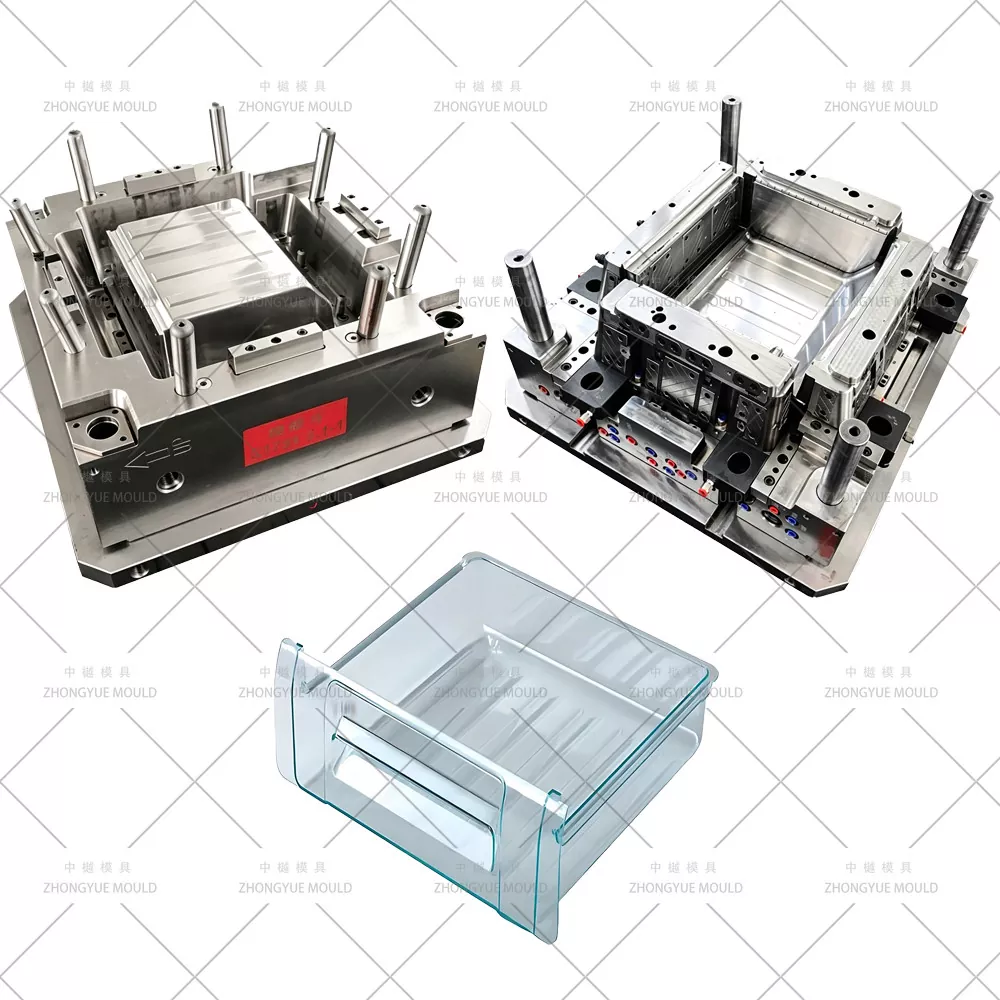

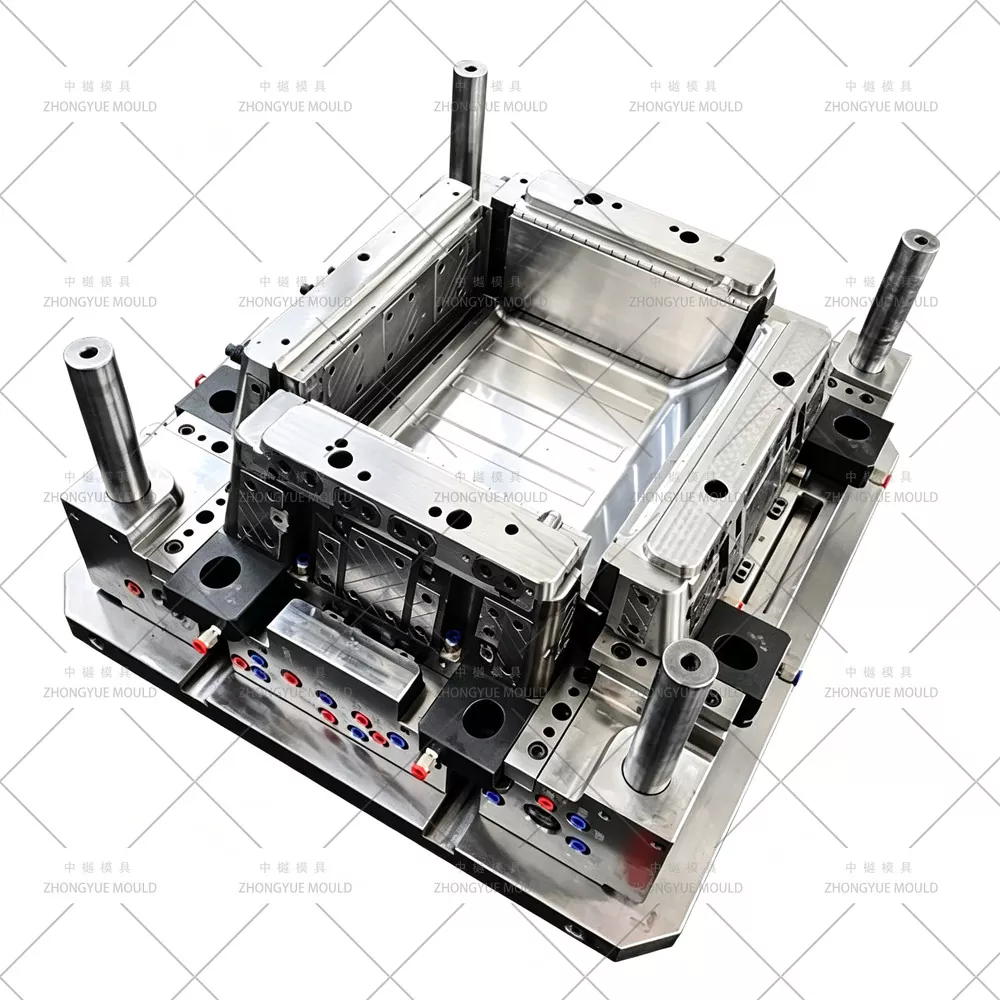

ลิ้นชักตู้เย็นเป็นส่วนประกอบพลาสติกขนาดใหญ่ที่ซับซ้อนซึ่งต้องการความแม่นยำสูงในการออกแบบแม่พิมพ์ กรณีศึกษานี้ให้รายละเอียดว่า Zhongyue Mold ออกแบบโซลูชันประสิทธิภาพสูงสำหรับลิ้นชักตู้เย็น PS (โพลีสไตรีน) ได้อย่างไร โดยจัดการกับความท้าทายในการลอกแม่พิมพ์ การทำความเย็น และความสมบูรณ์ของโครงสร้าง
|
ชื่อแม่พิมพ์ |
แม่พิมพ์ลิ้นชักตู้เย็นพลาสติก |
|
|
วัสดุแม่พิมพ์ |
P20,2738,718H, NAK80,2316, S136, H13 ฯลฯ |
|
|
ฐานแม่พิมพ์ |
ทำเอง, LKM, DME, ASSAB |
|
|
โพรง |
เดี่ยว/หลาย |
|
|
นักวิ่ง |
นักวิ่งเย็นและนักวิ่งที่ร้อนแรง |
|
|
แบรนด์นักวิ่งสุดฮอต |
อาจารย์, ฮัสกี้, YUDO ฯลฯ |
|
|
ซอฟต์แวร์เดกซิน |
UG: Aoto CAD และอื่นๆ |
|
|
ชีวิตแม่พิมพ์ |
50-100 ล้านช็อต / 5-6 ปี แม้ใน 10 ปีในการบำรุงรักษาที่ดี |
|
|
T1 เวลา |
45-60 วัน |
|
|
วัสดุพลาสติก |
พีซี เอบีเอส |
|
|
ประเภทประตู |
Pinpoint Gate, Edge Gate, Sub Gate, Film Gate, Valve Gate, Open Gate ฯลฯ |
|
|
การรักษาพื้นผิวแม่พิมพ์ |
EDM เนื้องาน ขัดเงาสูง |
|
|
ระบบคุณภาพ |
ISO9001 |
|
|
รหัส HS |
8480719090 |
|
|
ต้นทาง |
Huangyan เจ้อเจียงประเทศจีน |
|
|
บรรจุุภัณฑ์ |
กล่องไม้ |
|
|
วัสดุแม่พิมพ์ |
ความแข็ง |
ชีวิตเชื้อรา |
|
หน้า 20 |
เหล็กแผ่นรีดร้อน 28-33 |
>300,000 นัด |
|
718 |
เหล็กแผ่นรีดร้อน 33-36 |
>500,000 นัด |
|
H13 |
เหล็กแผ่นรีดร้อน >43 |
>800,000 นัด |
|
2344 |
เหล็กแผ่นรีดร้อน >48 |
>800,000 นัด |
|
ส136 |
เหล็กแผ่นรีดร้อน 48-52 |
>1,000,000 นัด |
ทำให้โครงการตู้เย็นแม่พิมพ์ครั้งต่อไปของคุณสดใสขึ้น!

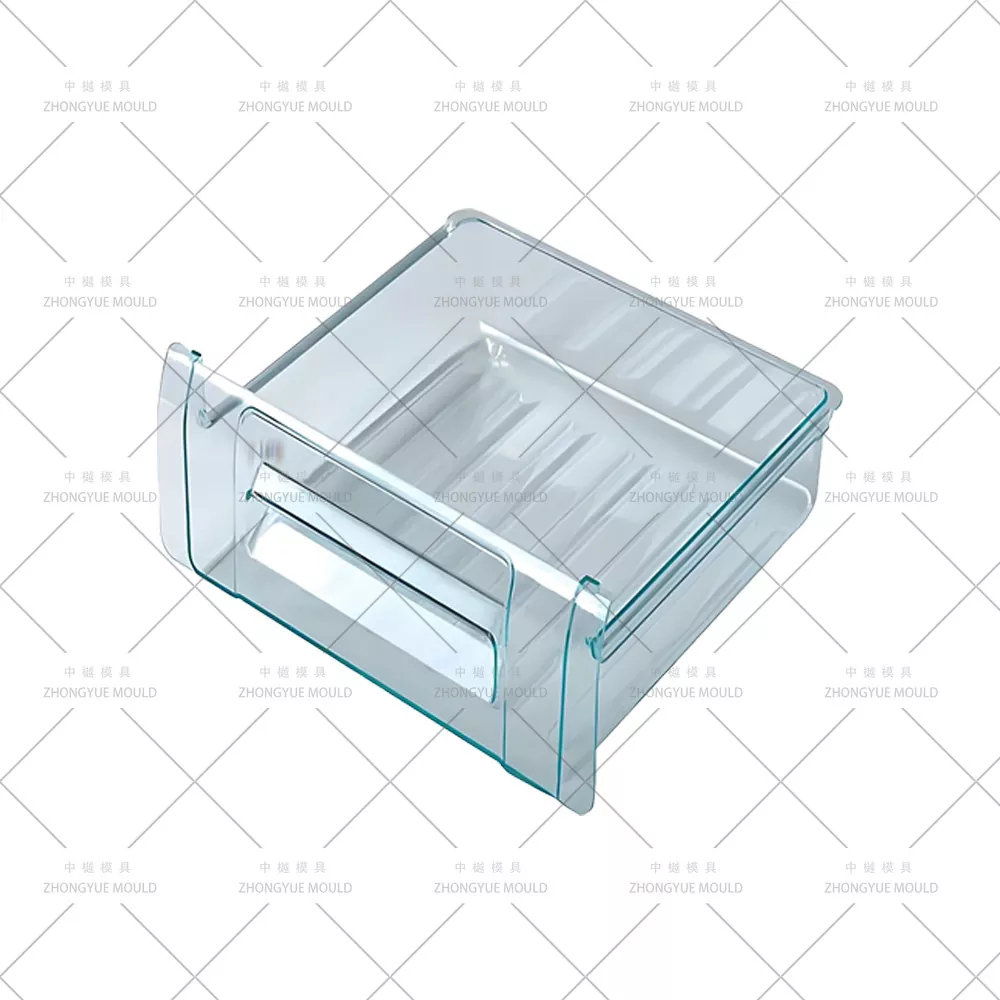

ลิ้นชักตู้เย็นมีรูปทรงที่ซับซ้อน ได้แก่:
พื้นผิวโค้งที่ด้านหน้าด้านบน
ตัวล็อคหลายตัว (ที่ตรงกลางด้านหน้า พื้นผิวด้านใน และผนังด้านข้างทั้งสองข้าง)
กระโปรงแคบ (กว้างประมาณ 8 มม.) ตลอดปากลิ้นชัก

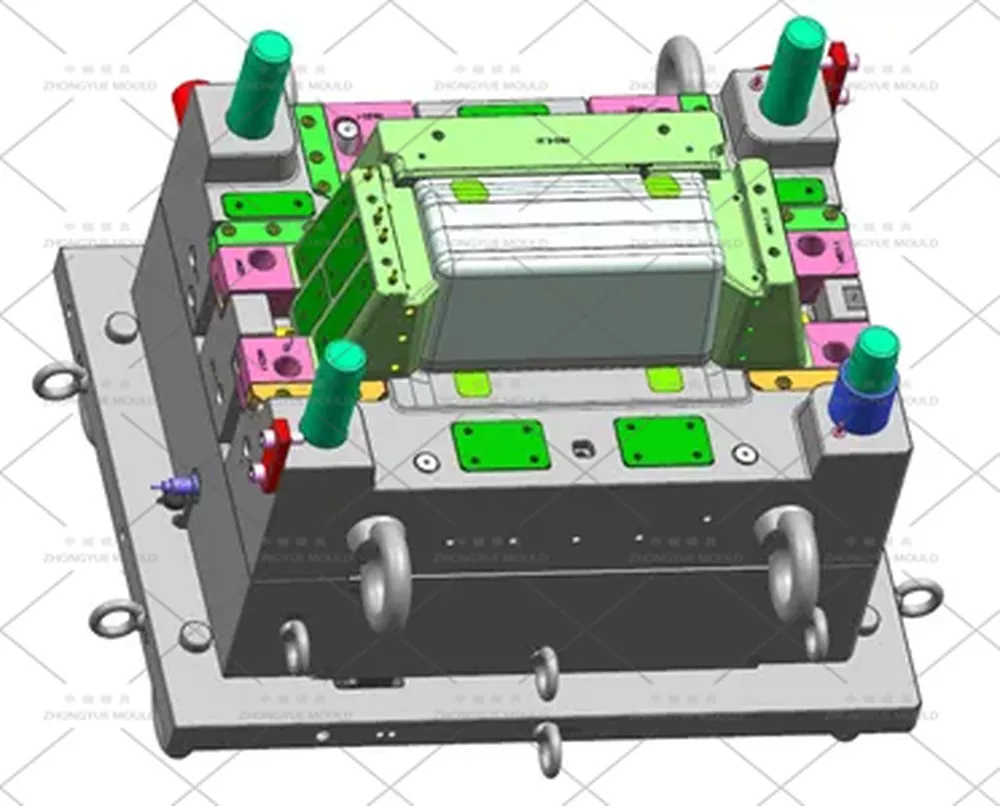

เพื่อเอาชนะความท้าทายในการถอดแบบ deMoulding เราได้ใช้โซลูชันแบบไฮบริดที่รวมแถบเลื่อนแม่พิมพ์แบบตายตัว แถบเลื่อนด้านข้าง และกลไก deMoulding แบบกดเฉียงเพื่อปล่อยรอยตัดด้านล่างทั้งหมดโดยไม่สร้างความเสียหายให้กับชิ้นส่วน PS ที่โปร่งใส
|
ส่วน |
ส่วนประกอบ/ระบบ |
คุณสมบัติทางเทคนิคที่สำคัญและลอจิกการออกแบบ |
|
2.1 |
สไลเดอร์ด้านหน้า |
โครงสร้าง: การออกแบบแบบบูรณาการเพื่อความแข็งแรงสูง ความสวยงาม: ร่องเลื่อนที่ซ่อนอยู่บนเบาะนั่งเพื่อป้องกันไม่ให้เกิดเส้นพยานบนพื้นผิวที่มองเห็นได้ |
|
2.2 |
กลไกการเลื่อนด้านข้าง |
โครงสร้าง: เสานำทางแบบเอียง + ตัวเลื่อน การผลิต: การออกแบบแบบแยกส่วน (ตัวเลื่อน + เบาะรองนั่ง) เพื่อความสะดวกในการตัดเฉือนและบำรุงรักษา |
|
2.3 |
กลไกการกดเฉียง |
โครงสร้าง: ระบบ T-slot สำหรับหัวเข็มขัดที่จับด้านใน ประสิทธิภาพ: ก้านกระทุ้งคู่ช่วยให้มั่นใจได้ถึงการเคลื่อนไหวที่สมดุล ช่องที่ทำมุมตรงกับร่างหัวเข็มขัด |
|
2.4 |
ระบบดีดออกขั้นสูง |
โครงสร้าง: แผ่นดันรูปตัว U สามชิ้น ฟังก์ชั่น: การออกแบบฝังป้องกันการติดขัด แกนดันแบบแบนช่วยให้มั่นใจได้ถึงการเคลื่อนไหวที่ซิงโครไนซ์ |
|
2.5 |
อุปกรณ์ทำลายสุญญากาศ |
ระบบ: หน่วยเป่าคู่ (แม่พิมพ์เคลื่อนที่และคงที่) การทำงาน: การเปิดใช้งานตามลำดับเพื่อป้องกันการแตกร้าวของสุญญากาศระหว่างการเปิดแม่พิมพ์ |
|
2.6 |
ระบบนักวิ่งร้อน |
ส่วนประกอบ: หัวฉีดวาล์วเข็มแม่พิมพ์ การออกแบบประตู: ตำแหน่งประตูแบบฝังเพื่อปกปิดรอยเชื่อม |
|
2.7 |

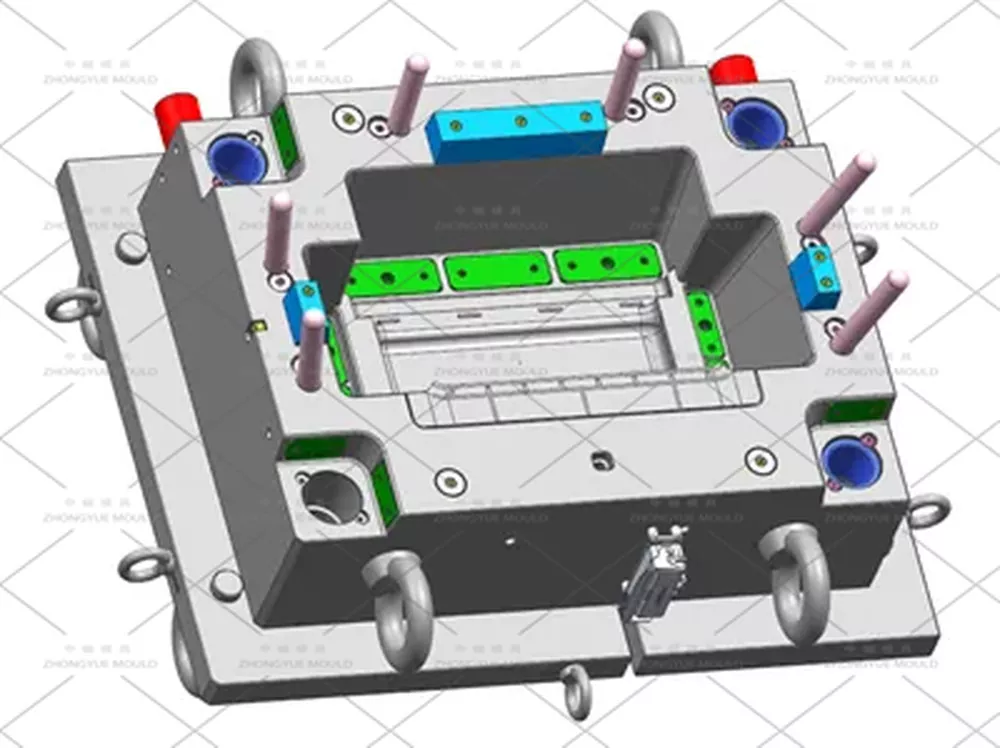

ฐานแม่พิมพ์และการจัดตำแหน่ง |
โครงสร้าง: แผ่นคงที่แบบรวม + โครงสร้างเม็ดมีดสำหรับการเคลื่อนย้ายแม่พิมพ์ การจัดตำแหน่ง: หลุมทรงกรวยและบอส 10° สำหรับการจัดตำแหน่งด้วยตนเอง |
|
2.8 |

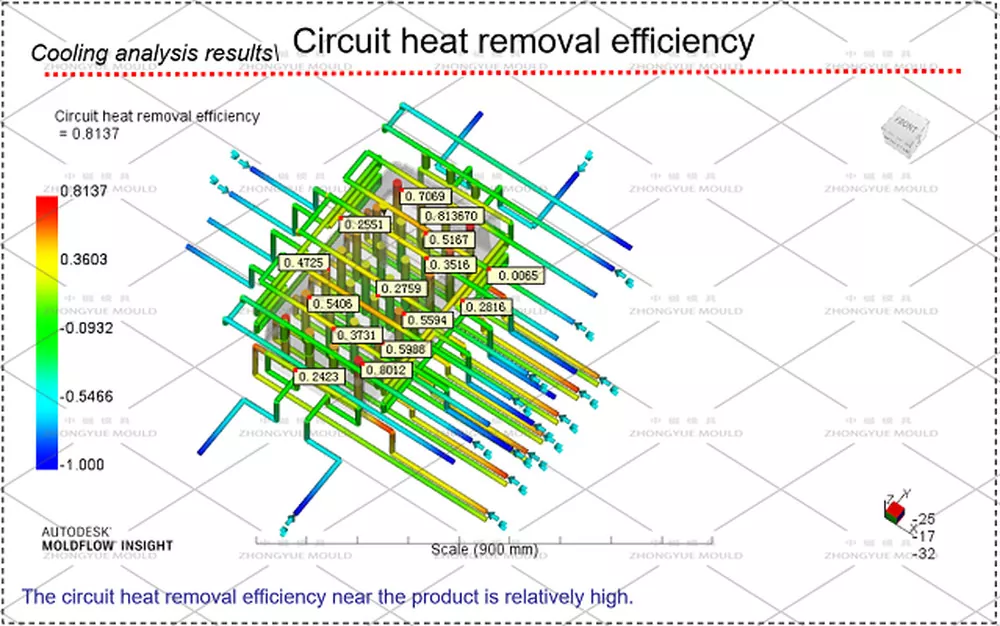

ระบบระบายความร้อนแบบคอนฟอร์มอล |
ช่อง: วงจรอิสระสำหรับแม่พิมพ์คงที่ ช่องภายในซิกแซกสำหรับบล็อกดันเฉียง ประโยชน์: ป้องกันการให้ความร้อนข้ามและรับประกันความเย็นที่สม่ำเสมอ |

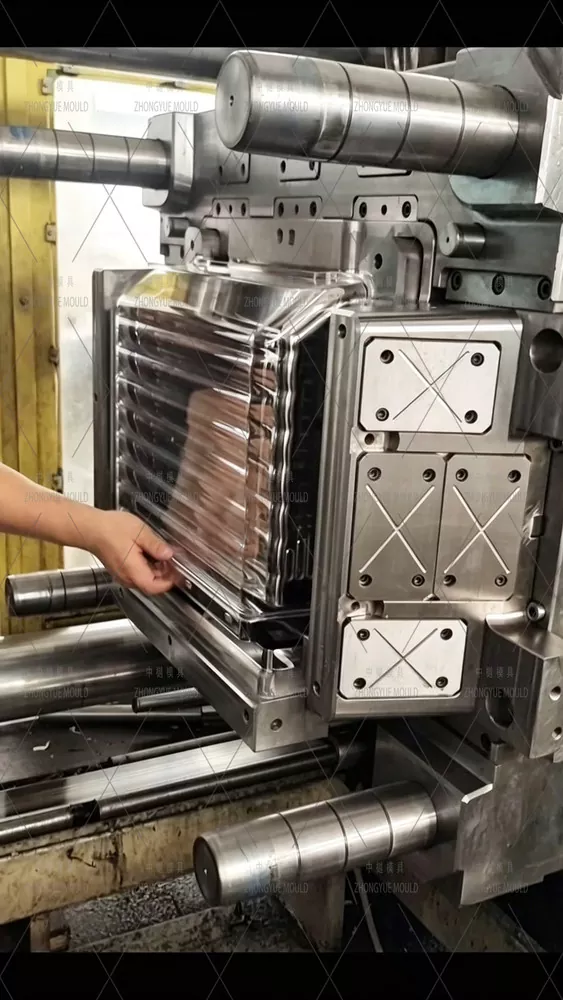

แม่พิมพ์สองแผ่นนี้ทำงานดังนี้:

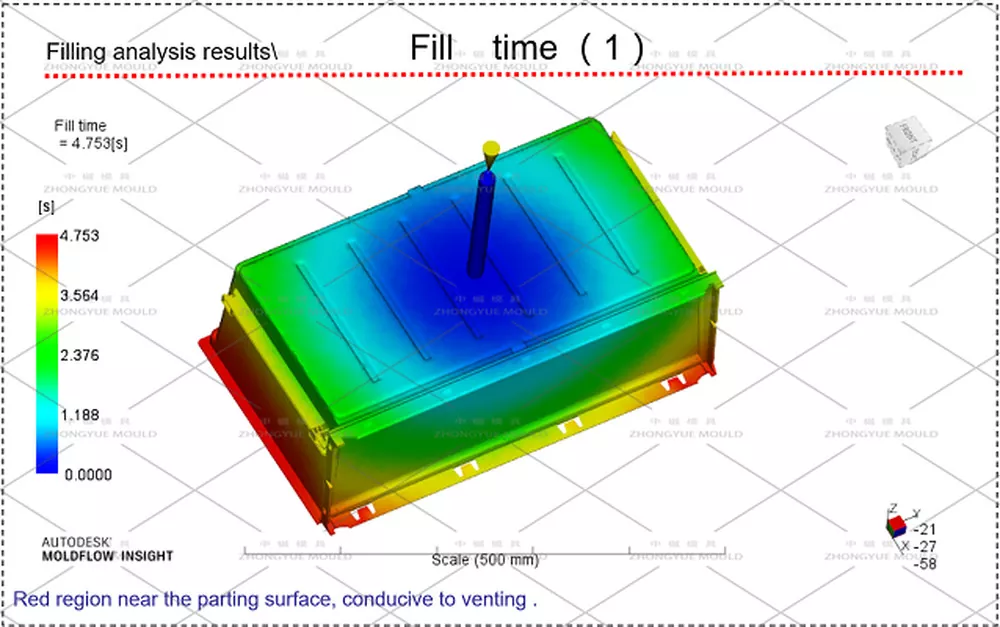

การฉีดและการทำความเย็น: นักวิ่งร้อนเติมช่อง; ช่องระบายความร้อนทำให้ PS แข็งตัว
การเปิดแม่พิมพ์: แม่พิมพ์ที่กำลังเคลื่อนที่จะหดกลับ ตัวเลื่อนและกลไกเฉียงเริ่มทำการถอดแบบ
การดีดออก: ตัวดีดของเครื่องฉีดจะเปิดใช้งานระบบแผ่นกด โดยยกลิ้นชักออกมา
รีเซ็ต: กระบวนการจะย้อนกลับสำหรับรอบถัดไป
รายการวัสดุ:
แผ่นแม่พิมพ์คงที่: 2711 เหล็กชุบแข็งเบื้องต้น

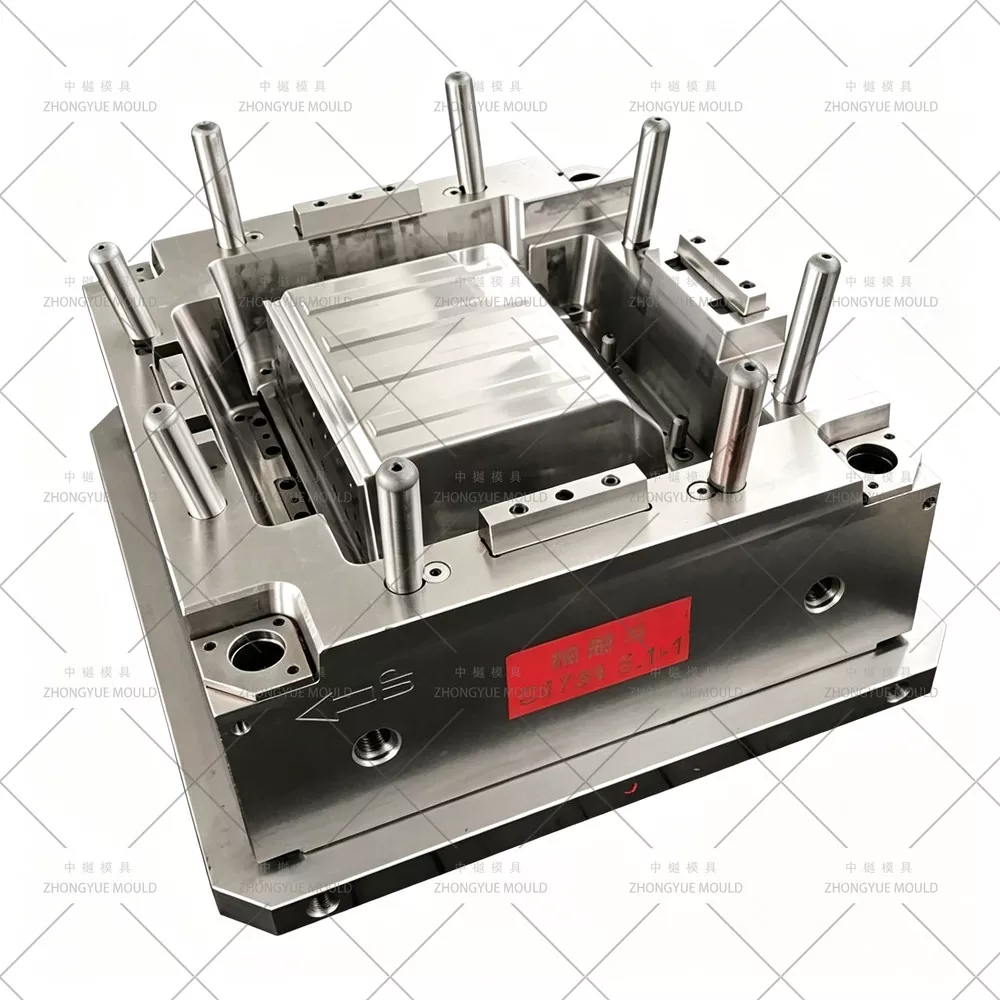

การเคลื่อนย้ายแม่พิมพ์: เหล็กกล้า 2311
ส่วนประกอบหลัก (ตัวเลื่อน/ตัวดันเฉียง): เหล็ก 2711 พร้อมไนไตรดิ้ง (ความลึก 0.15 มม., 50-52HRC)
ฐานแม่พิมพ์: เหล็กกล้าคาร์บอนปานกลาง 1050
โปรโตคอลการตัดเฉือนที่แม่นยำ:
การประกอบ-การตกแต่งขั้นสุดท้าย: ชิ้นส่วนที่เคลื่อนไหวได้ที่สำคัญ (แกน ตัวเลื่อน ตัวดัน) จะถูกประกอบก่อนการตกแต่งขั้นสุดท้ายด้วย CNC เพื่อขจัดความแตกต่างของขั้นตอน
พื้นผิว EDM: แผ่นกดถูกแกะสลักด้วยไฟฟ้าเข้าด้วยกันเพื่อป้องกันเส้นแยกที่มองเห็นได้
การตัดลวด: ใช้การอ้างอิงที่มีให้โดย NC สำหรับการจัดตำแหน่งระดับไมครอน
ขับเคลื่อนด้วยปรัชญา:
Zhongyue Mould เป็นบริษัทชั้นนำในอุตสาหกรรมแม่พิมพ์ฉีดพลาสติกเครื่องปรับอากาศ ทีมวิศวกรและนักออกแบบที่มีประสบการณ์สูงของเรามีประสบการณ์ร่วมหลายทศวรรษในการออกแบบและผลิตแม่พิมพ์ฝาครอบเครื่องปรับอากาศแบบพลาสติก เราให้บริการแบบครบวงจร โดยเชี่ยวชาญในการผลิตแม่พิมพ์ฝาครอบเครื่องปรับอากาศคุณภาพสูงและมีความแม่นยำสูง นอกจากนี้เรายังช่วยเหลือลูกค้าจำนวนมากในการปรับแต่งไลน์การขึ้นรูปฝาครอบเครื่องปรับอากาศพลาสติกประเภทต่างๆ
นอกจากนี้เรายังสามารถให้ความช่วยเหลือที่ครอบคลุมในการจัดการกระบวนการผลิตของคุณได้ ฝ่ายจัดซื้อจะซื้อวัตถุดิบคุณภาพสูง ส่วนฝ่ายเทคนิคจะเลือกสูตรพลาสติกที่เหมาะสม ตามพารามิเตอร์ของความต้องการอายุของแม่พิมพ์ฝาครอบเครื่องปรับอากาศพลาสติกและตำแหน่งทางการตลาด เราจะเลือกพารามิเตอร์ฝาครอบเครื่องปรับอากาศโครงสร้าง ฯลฯ ที่เหมาะสมที่สุด กำลังการผลิตที่กว้างขวางของเราช่วยให้เราสามารถส่งมอบฝาครอบเครื่องปรับอากาศพลาสติกได้ทันทีในราคาที่แข่งขันและรับประกันคุณภาพ
