ZHONGYUE MOLD เป็นผู้ผลิตและจำหน่ายแม่พิมพ์พาเลทพลาสติกสี่ทิศทางของจีนสำหรับพาเลทพลาสติกฉีดขึ้นรูป แม่พิมพ์ได้รับการพัฒนาสำหรับพาเลท 9 ขาที่วางซ้อนได้ พาเลทหน้าเดียว และพาเลทสองหน้าที่ใช้ในคลังสินค้า โลจิสติกส์ การขนส่งเพื่อการส่งออก และการขนถ่ายวัสดุอุตสาหกรรม
โครงสร้างแม่พิมพ์ถูกเลือกตามขนาดพาเลท การออกแบบดาดฟ้า ช่องส้อม วัสดุพลาสติก ปริมาณการผลิต และอายุการใช้งานของแม่พิมพ์ที่คาดหวัง โดยทั่วไปจะใช้ PP และ HDPE ในขณะที่พลาสติกรีไซเคิลสามารถพิจารณาได้ตามการออกแบบพาเลทและข้อกำหนดในการผลิต
| ขนาดพาเลท | 400 × 300 มม 600 × 400 มม 800 × 600 มม 1200 × 800 มม 1200 × 1000 มม 1200 × 1200 มม สูงถึง 1500 × 1500 มม |
| โครงสร้างพาเลท | ซ้อนได้ วางซ้อนกันได้ หน้าเดียว สองหน้า |
| ประเภทรายการ | เข้าได้สองทางหรือสี่ทาง |
| วัสดุพาเลท | PP, HDPE, พลาสติกรีไซเคิล |
| ความต้องการโหลด | กำหนดโดยโครงสร้างพาเลท วัสดุ ความหนาของผนัง การออกแบบซี่โครง และการใช้งาน |
| ชื่อแม่พิมพ์ | แม่พิมพ์พาเลทพลาสติกสี่ทาง |
| แม่พิมพ์เหล็ก | P20, 718H, NAK80, 2316, S136, H13 และเกรดอื่นๆ ตามความต้องการ |
| ฐานแม่พิมพ์ | ทำเอง, LKM, DME, ASSAB |
| โพรง | ช่องเดียวหรือหลายช่อง |
| ระบบรันเนอร์ | นักวิ่งเย็นหรือนักวิ่งร้อน |
| แบรนด์นักวิ่งสุดฮอต | MASTER, Husky, YUDO และยี่ห้ออื่นๆตามความต้องการ |
| ซอฟต์แวร์การออกแบบ | UG, AutoCAD และซอฟต์แวร์การออกแบบแม่พิมพ์ที่เกี่ยวข้อง |
| ระยะเวลารอคอย T1 โดยทั่วไป | ประมาณ 45–60 วัน ขึ้นอยู่กับขนาดและโครงสร้างของแม่พิมพ์ |
| ประเภทประตู | ระบุประตู, ประตูขอบ, ประตูย่อย, ประตูฟิล์ม, ประตูวาล์ว, ประตูเปิดและอื่น ๆ |
| การรักษาพื้นผิวแม่พิมพ์ | พื้นผิว EDM พื้นผิว การขัดและการขัดเงาสูงตามความต้องการของชิ้นส่วน |
| ระบบคุณภาพ | ISO9001 |
| รหัส HS | 8480719090 |
| ต้นทาง | Huangyan, เจ้อเจียง, จีน |
| บรรจุภัณฑ์ | กล่องไม้ |
โครงสร้างแม่พิมพ์ขึ้นอยู่กับการออกแบบพาเลทมากกว่าขนาดพาเลทเพียงอย่างเดียว การก่อสร้างดาดฟ้า ขารองรับ ช่องเปิดของส้อม ข้อกำหนดในการบรรทุก วิธีการซ้อน และอุปกรณ์การจัดการ ล้วนต้องได้รับการพิจารณาในระหว่างการพัฒนาแม่พิมพ์
| ประเภทแม่พิมพ์ | คุณสมบัติโครงสร้าง | วิธีการเข้า | การใช้งานทั่วไป |
| การออกแบบ 9 ขาที่ซ้อนกันได้ | กระดานชั้นบนพร้อมขารองรับทรงเรียวและช่องเปิดระหว่างขา | รถยกหรือแจ็คพาเลทเข้าได้จากสี่ด้าน | การส่งออก โลจิสติกส์ทางเดียว และคลังสินค้า |
| การออกแบบหน้าเดียว | ดาดฟ้าเดี่ยวพร้อมรางเลื่อนและพื้นที่ทางแยกเสริม | ทางแยกผ่านทางช่องเปิดของนักวิ่ง | การกระจายสินค้า คลังสินค้า และการจัดการซ้ำ |
| การออกแบบสองหน้า | กระดานสองด้านพร้อมอุโมงค์ทางแยกในตัว | ทางแยกเข้าผ่านโครงสร้างอุโมงค์ | การจัดการทางอุตสาหกรรม การใช้งานหนัก และการใช้งานแบบแร็คได้ |
พาเลทพลาสติกมีพื้นที่ขึ้นรูปขนาดใหญ่พร้อมโครง ขา และคุณสมบัติทางโครงสร้างอื่นๆ ตำแหน่งประตูและเค้าโครงทางวิ่งต้องพิจารณาร่วมกับรูปทรงของพาเลท วัสดุพลาสติก ความหนาของผนัง และเงื่อนไขการฉีด
สามารถเลือกระบบ Hot runner หรือ Cold runner ได้ตามโครงการ สำหรับชิ้นส่วนขนาดใหญ่หรือซับซ้อน สามารถใช้การวิเคราะห์ Moldflow หรือ CAE อื่นๆ เพื่อตรวจสอบพฤติกรรมการเติม รอยเชื่อม ท่อดักอากาศ และแรงดันการฉีดก่อนการตัดเฉือนแม่พิมพ์
ดาดฟ้า โครงและพื้นที่รองรับอาจมีข้อกำหนดในการระบายความร้อนที่แตกต่างกัน ช่องระบายความร้อนถูกจัดเรียงรอบๆ พื้นที่การขึ้นรูปหลักตามโครงสร้างของชิ้นส่วนและพื้นที่แม่พิมพ์ที่มีอยู่
วงจรทำความเย็นแบบแยกส่วนสามารถใช้กับพื้นที่ต่างๆ ได้เมื่อจำเป็น เค้าโครงสุดท้ายขึ้นอยู่กับความหนาของพาเลท โครงสร้างซี่โครง วัสดุพลาสติก ความต้องการของรอบ และการก่อสร้างแม่พิมพ์

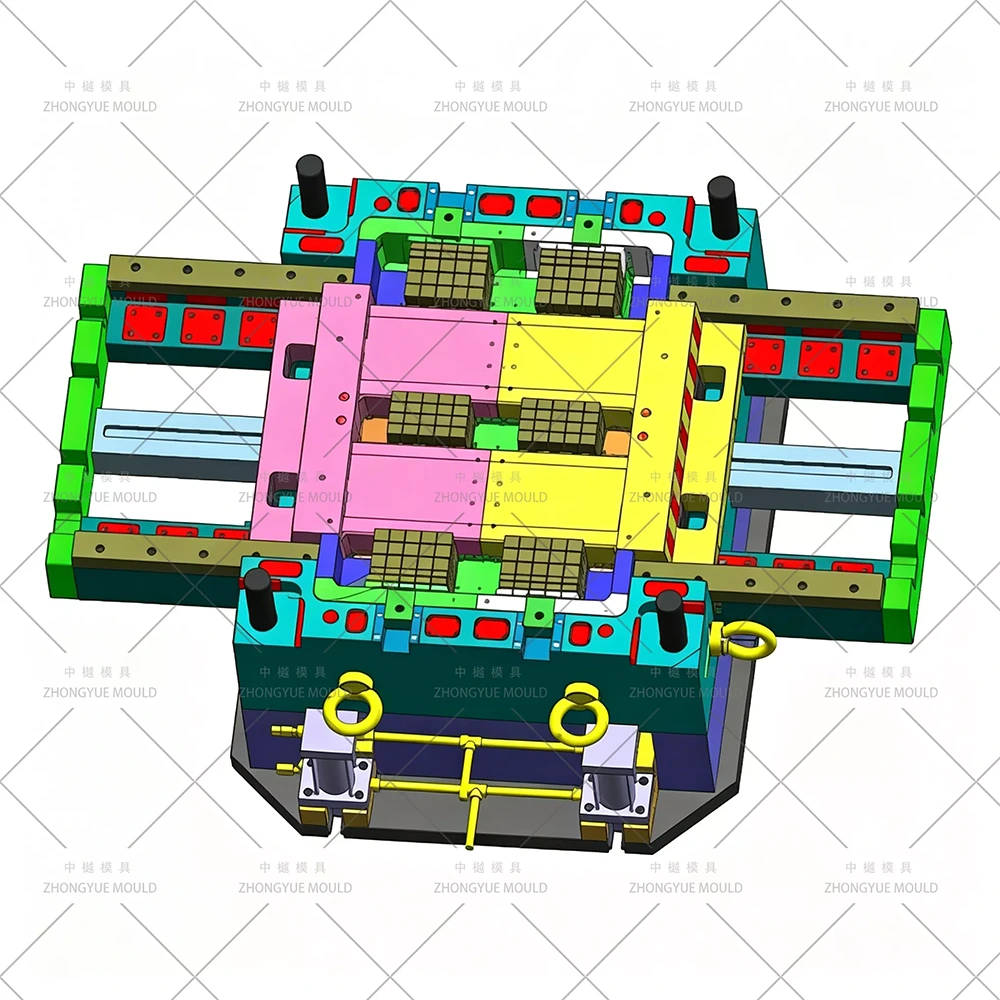

ช่องเปิดของตะเกียบและทางแยกอื่นๆ อาจต้องใช้ตัวเลื่อน แกนด้านข้าง ตัวยก หรือกลไกที่คล้ายกัน กลไกนี้ถูกเลือกตามรูปทรงของการเปิดและทิศทางการเปิดของแม่พิมพ์
ส่วนประกอบตัวนำและชิ้นส่วนที่สึกหรอแบบเปลี่ยนได้สามารถใช้ในพื้นที่เคลื่อนที่ซึ่งจำเป็นเพื่อรองรับการบำรุงรักษาแม่พิมพ์
ระบบดีดออกจะถูกจัดเรียงตามโครงสร้างพาเลทและทิศทางการเปิดแม่พิมพ์ หมุดกระทุ้ง บล็อกตัวกระทุ้ง และส่วนประกอบอื่นๆ สามารถจัดวางรอบๆ พื้นที่ที่เหมาะสมของพาเลทเพื่อกระจายแรงดีดออก
เค้าโครงการดีดออกจะถูกตรวจสอบร่วมกับระบบระบายความร้อนและการดำเนินการด้านข้างเพื่อหลีกเลี่ยงการรบกวนระหว่างการเปิดแม่พิมพ์และการถอดชิ้นส่วน
เหล็กที่ใช้สำหรับแม่พิมพ์จะถูกเลือกตามปริมาณการผลิต วัสดุพลาสติก โครงสร้างแม่พิมพ์ ข้อกำหนดพื้นผิว และอายุการใช้งานที่คาดหวัง ตัวเลือกทั่วไป ได้แก่ P20, 718H, H13, S136 และเหล็กกล้าเครื่องมืออื่นๆ ที่เหมาะสม
| แม่พิมพ์เหล็ก | ความแข็งทั่วไป | การใช้งานทั่วไป |
| หน้า 20 | เหล็กแผ่นรีดร้อน 28–33 | การใช้งานแม่พิมพ์มาตรฐาน |
| 718H | เหล็กแผ่นรีดร้อน 33–36 | ปริมาณการผลิตที่สูงขึ้นและความต้านทานการสึกหรอโดยทั่วไป |
| H13 | เหล็กแผ่นรีดร้อน 43+ | การใช้งานที่ต้องการความต้านทานการสึกหรอและความร้อนที่สูงขึ้น |
| 2344 | เหล็กแผ่นรีดร้อน 48+ | การใช้งานแม่พิมพ์ที่มีการสึกหรอสูง |
| ส136 | เหล็กแผ่นรีดร้อน 48–52 | การใช้งานที่ต้องการความต้านทานการกัดกร่อนและคุณภาพพื้นผิวที่เหมาะสม |

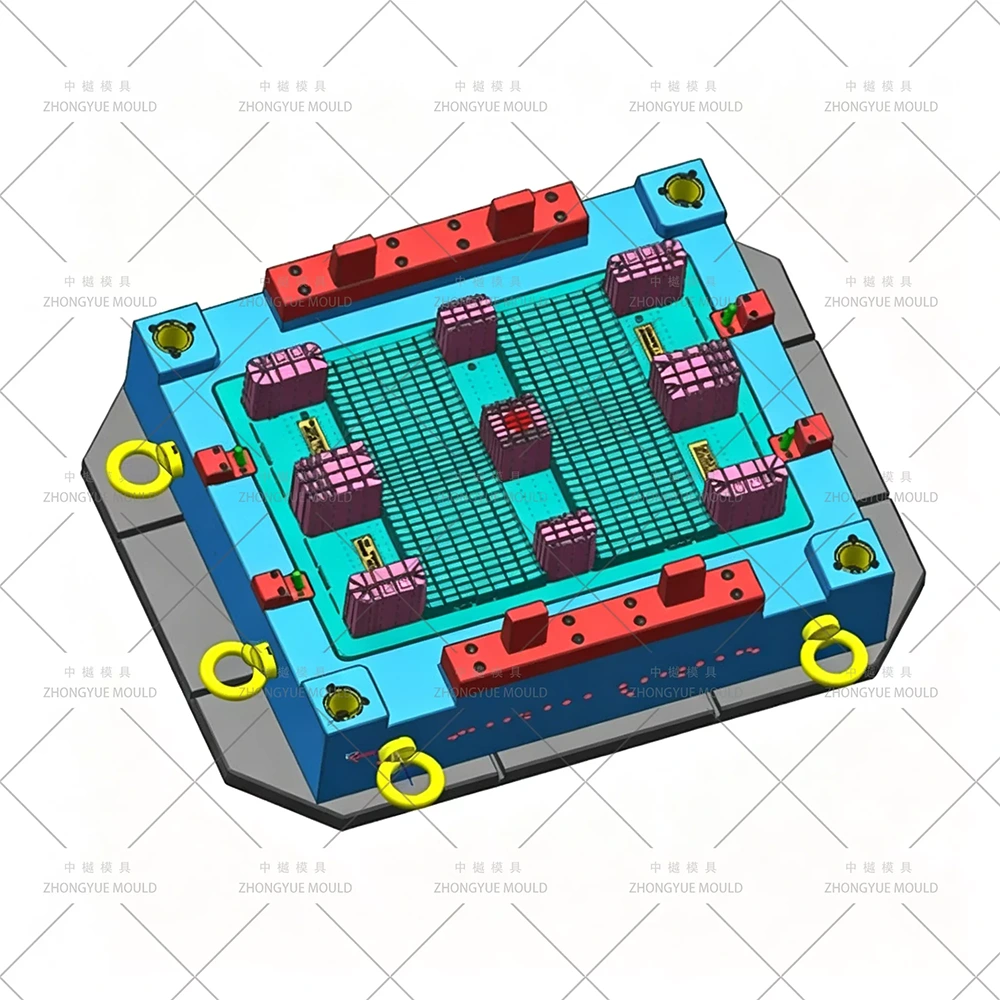

แบบพาเลท แบบจำลอง 3 มิติ หรือตัวอย่างจะได้รับการตรวจสอบก่อนการออกแบบแม่พิมพ์ มีการตรวจสอบแผ่นรอง โครง ขารองรับ ช่องส้อม มุมร่าง ตำแหน่งประตู ช่องระบายความร้อน และระบบดีดออกในระหว่างขั้นตอนนี้
สำหรับโครงการที่ต้องการการจำลอง สามารถตรวจสอบสภาวะการเติมและการหล่อเย็นก่อนการตัดเฉือนได้ การวิเคราะห์สามารถช่วยระบุความไม่สมดุลของการเติม รอยเชื่อม กับดักอากาศ และปัญหาการขึ้นรูปอื่นๆ ที่อาจเกิดขึ้น
แกน ช่อง เม็ดมีด และส่วนประกอบอื่นๆ ของแม่พิมพ์ได้รับการประมวลผลตามแบบที่ได้รับการอนุมัติและข้อมูล 3 มิติ การเลือกเครื่องจักร CNC, EDM, การตัดลวด, การเจาะ, การเจียร และกระบวนการอื่นๆ ตามความต้องการของส่วนประกอบ
หลังจากการตัดเฉือนแล้ว ส่วนประกอบของแม่พิมพ์จะถูกประกอบและตรวจสอบ มีการตรวจสอบวงจรการทำความเย็น ส่วนประกอบของรันเนอร์ ผลข้างเคียง ระบบดีเจ็คเตอร์ ส่วนประกอบนำทาง และการเปิดแม่พิมพ์ก่อนการทดลองครั้งแรก

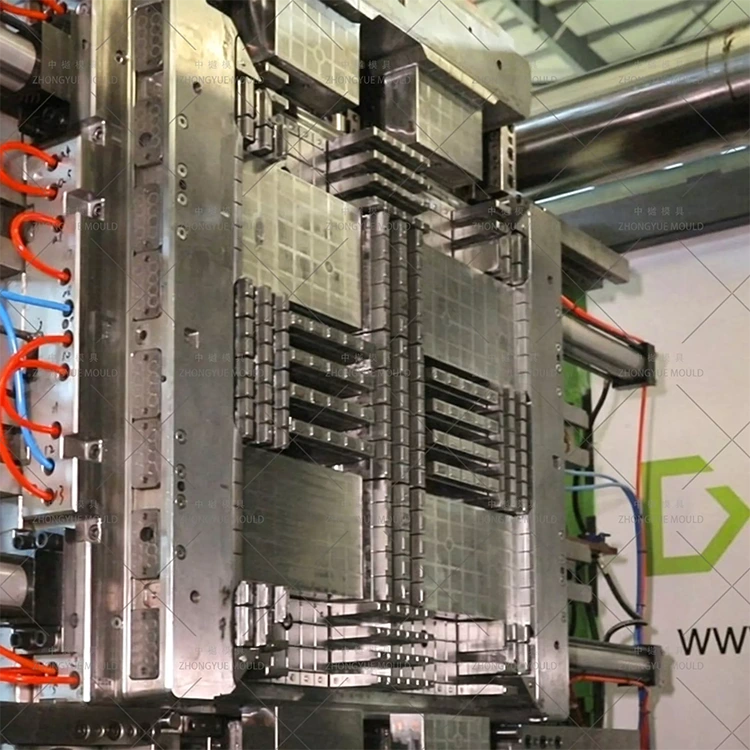

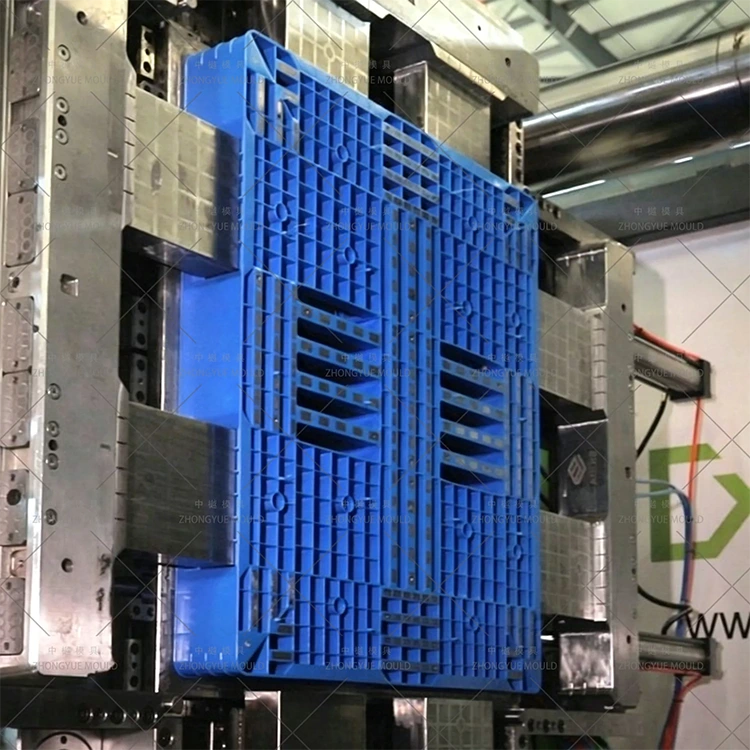

การทดลองแม่พิมพ์ครั้งแรกจะใช้เพื่อตรวจสอบการทำงานของแม่พิมพ์และตัวอย่างการขึ้นรูปเบื้องต้น ขนาด ลักษณะ การบรรจุ การถอดแบบ การดีดออก และรายการตรวจสอบอื่นๆ ที่ตกลงกันไว้สามารถตรวจสอบได้ก่อนที่จะทำการปรับเปลี่ยนเพิ่มเติม

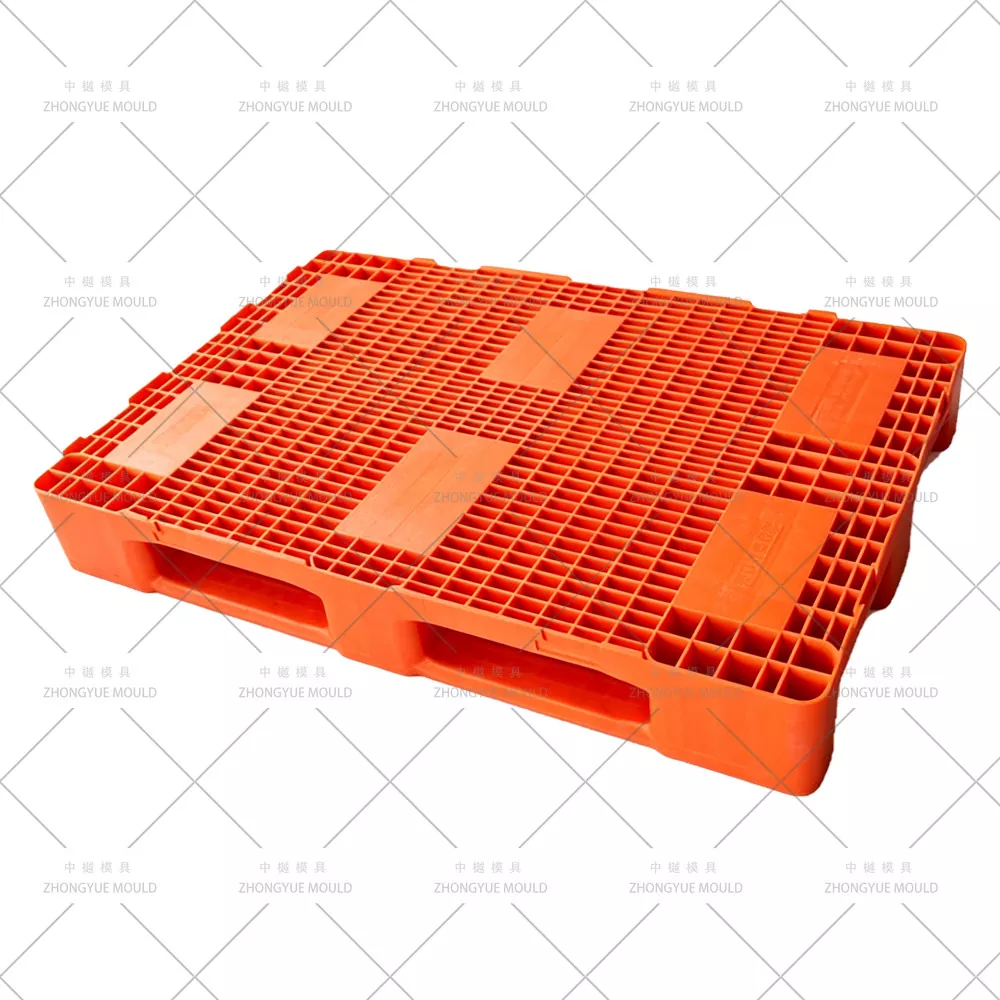

มีการใช้พาเลทพลาสติกสี่ทิศทางในกรณีที่ต้องมีการเข้าถึงรถยกหรือแม่แรงพาเลทจากหลายทิศทาง สามารถเลือกโครงสร้างพาเลทได้ตามอุปกรณ์ขนย้าย วิธีจัดเก็บ ข้อกำหนดในการบรรทุก และเงื่อนไขการบริการที่ต้องการ
การตรวจสอบแม่พิมพ์จะดำเนินการในระหว่างการตัดเฉือน การประกอบ และการทดลองผลิต การตรวจสอบอาจรวมถึงเอกสารเกี่ยวกับเหล็ก ขนาดส่วนประกอบ ความแม่นยำในการประกอบ วงจรทำความเย็น การเคลื่อนตัวดีดออก การเปิดและปิดแม่พิมพ์ และตัวอย่าง T1 ทั้งนี้ขึ้นอยู่กับข้อกำหนดของโครงการ
บันทึกการตรวจสอบ รายงานมิติ และข้อมูลการทดลองสามารถจัดทำได้ตามข้อกำหนดของโครงการที่ตกลงกันไว้
ZHONGYUE MOLD พัฒนาแม่พิมพ์พาเลทแบบกำหนดเองจากแบบของลูกค้า โมเดล 3 มิติ ตัวอย่างทางกายภาพ หรือข้อกำหนดทางเทคนิค โครงสร้างแม่พิมพ์ได้รับการตรวจสอบตามขนาดพาเลท วัสดุ ข้อกำหนดในการบรรทุก ปริมาณการผลิต เครื่องฉีด และอายุการใช้งานของแม่พิมพ์ที่คาดหวัง
สำหรับใบเสนอราคาและการตรวจสอบทางวิศวกรรม ลูกค้าสามารถระบุขนาดพาเลท โครงสร้าง วัสดุ ปริมาณการผลิตที่คาดหวัง อายุการใช้งานของแม่พิมพ์ และข้อมูลเครื่องฉีด การเขียนแบบ 2 มิติ ไฟล์ 3 มิติ หรือตัวอย่างทางกายภาพสามารถใช้เป็นพื้นฐานสำหรับการพัฒนาแม่พิมพ์ได้
หลังจากตรวจสอบข้อมูลโครงการแล้ว คุณสามารถยืนยันข้อกำหนดของแม่พิมพ์ได้ รวมถึงเหล็กแม่พิมพ์ ฐานแม่พิมพ์ ระบบรันเนอร์ การจัดเรียงประตู ระบบระบายความร้อน ระบบดีดออก และกำหนดการ T1 โดยประมาณ

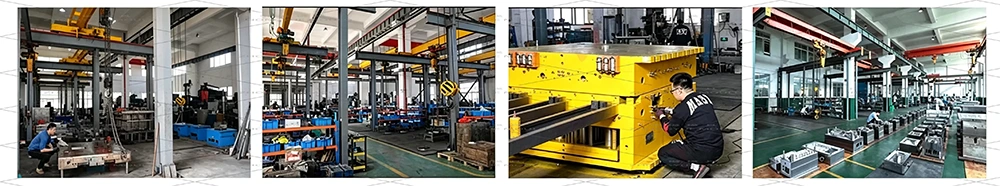

ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดพลาสติกที่ตั้งอยู่ใน Huangyan, Taizhou, Zhejiang ประเทศจีน บริษัทพัฒนาและผลิตแม่พิมพ์ฉีดสำหรับยานยนต์ ครัวเรือน เครื่องใช้ในบ้าน โลจิสติกส์ และผลิตภัณฑ์พลาสติกอื่นๆ
สำหรับโครงการแม่พิมพ์ขนาดใหญ่ กระบวนการผลิตครอบคลุมถึงการออกแบบแม่พิมพ์ การเลือกวัสดุ การตัดเฉือน CNC และ EDM การประกอบ การทดลองขึ้นรูป การตรวจสอบ และการสนับสนุนโครงการ
เป็นแม่พิมพ์ฉีดที่ใช้ในการผลิตพาเลทพลาสติกที่ช่วยให้รถยกหรือแจ็คพาเลทเข้าได้จากสี่ทิศทาง โครงสร้างของแม่พิมพ์ขึ้นอยู่กับการออกแบบพาเลท การก่อสร้างดาดฟ้า และช่องเปิด
PP และ HDPE มักใช้สำหรับพาเลทพลาสติก พลาสติกรีไซเคิลยังสามารถพิจารณาได้เมื่อเป็นไปตามข้อกำหนดของการออกแบบพาเลทและกระบวนการผลิต
ขนาดทั่วไป ได้แก่ 1200 × 800 มม. และ 1200 × 1,000 มม. มิติข้อมูลอื่นๆ สามารถพัฒนาได้ตามแบบของลูกค้า โมเดล 3 มิติ หรือตัวอย่าง
สามารถเลือก P20, 718H, H13, S136 และเหล็กกล้าแม่พิมพ์อื่นๆ ที่เหมาะสมได้ตามปริมาณการผลิต วัสดุ โครงสร้างแม่พิมพ์ ข้อกำหนดพื้นผิว และอายุการใช้งานที่คาดหวัง
ระยะเวลารอคอย T1 โดยทั่วไปคือประมาณ 45–60 วัน กำหนดการจริงขึ้นอยู่กับขนาดแม่พิมพ์ โครงสร้าง เหล็ก ระบบราง การออกแบบการระบายความร้อน การดำเนินการด้านข้าง และข้อกำหนดของโครงการ
สามารถใช้การวาดแบบพาเลท แบบจำลอง 3 มิติ ตัวอย่างทางกายภาพ ขนาด วัสดุ ข้อกำหนดในการบรรทุก ปริมาณการผลิต อายุการใช้งานของแม่พิมพ์ และข้อมูลเครื่องฉีด เพื่อประเมินโครงการได้
หากคุณกำลังจัดหาแม่พิมพ์สำหรับพาเลทพลาสติกสี่ทิศทาง ให้ส่ง ZHONGYUE MOLD แบบวาดพาเลท โมเดล 3 มิติ ตัวอย่าง หรือข้อกำหนดทางเทคนิคของคุณ เราสามารถตรวจสอบโครงสร้างผลิตภัณฑ์และเงื่อนไขการผลิตและจัดเตรียมข้อกำหนดและใบเสนอราคาของแม่พิมพ์ที่เกี่ยวข้องได้
