แม่พิมพ์พาเลทพลาสติกหน้าคู่

แม่พิมพ์พาเลทพลาสติกแบบสองหน้า - แม่พิมพ์ฉีดพาเลทแบบพลิกกลับได้สำหรับงานหนักโดย ZHONGYUE MOLD

ในด้านลอจิสติกส์ปริมาณมาก คลังสินค้าอัตโนมัติ และการขนส่งเพื่อการส่งออก พาเลทพลาสติกแบบ Double Face คือมาตรฐานทองคำ ต่างจากพาเลทแบบหน้าเดียว พาเลทแบบสองหน้ามีทั้งชั้นบนและชั้นล่าง จึงสามารถพลิกกลับและใช้ด้านใดด้านหนึ่งได้ เมื่อออกแบบทางวิศวกรรมด้วยโครงเสริมและมีความหนาเพียงพอ พาเลทสองหน้าสามารถวางในชั้นวางได้ (สูงถึง 1,500–1,800 กก. บนชั้นวางแบบเลือกสรร) ทำให้เหมาะสำหรับห่วงโซ่อุปทานอาหารและเครื่องดื่ม ยา เคมี และยานยนต์

แม่พิมพ์พาเลทพลาสติกแบบ Double Face เป็นเครื่องมือฉีดขนาดใหญ่ที่มีความแม่นยำซึ่งสร้างรูปร่าง HDPE/PP ที่หลอมละลายลงในพาเลทแบบพลิกกลับได้ที่มีโหลดสูงเหล่านี้ ที่ ZHONGYUE MOLD (Huangyan, Taizhou, China) เรามีประสบการณ์มากกว่า 15 ปีในการออกแบบและสร้างแม่พิมพ์พาเลทสองหน้าแบบกำหนดเองสำหรับ ISO มาตรฐาน (1200×1000 มม.), ยูโร (1200×800 มม.) และขนาดที่ปรับแต่งได้อย่างเต็มที่ โดยประกอบด้วยไส้บรรจุที่ผ่านการตรวจสอบโดย Moldflow, การระบายความร้อนด้วยทองแดงเบริลเลียม (BeCu) และระบบทางวิ่งร้อนแบบปิดวาล์ว

ข้อกำหนดแม่พิมพ์พาเลทพลาสติก:

ทำให้โครงการแม่พิมพ์พาเลทพลาสติกครั้งต่อไปของคุณสดใสขึ้น!

แม่พิมพ์พาเลทแบบหน้าคู่และแบบหน้าเดียว - ความแตกต่างที่สำคัญ

คุณสมบัติ	แม่พิมพ์พาเลทหน้าคู่	แม่พิมพ์พาเลทหน้าเดียว
โครงสร้าง	ดาดฟ้าชั้นบน + ชั้นล่าง (ตารางหรือทึบ); 9 บล็อก / ฐานปริมณฑล	ดาดฟ้าชั้นบน + 9 ฟุต / 3 รันเนอร์; ไม่มีชั้นล่าง
กลับด้านได้	✅ ใช่ – ใช้งานได้ทั้งสองด้าน	❌ ไม่
ชั้นวางได้	✅ มักจะวางในชั้นวางได้ด้วยโครงเสริมเหล็ก / ตัวเลือกการใส่เหล็ก	❌ โดยทั่วไปไม่สามารถวางบนชั้นวางได้
กำลังรับน้ำหนัก	คงที่: สูงถึง 6,000 กก. / ไดนามิก: สูงถึง 2,500 กก. / ชั้นวาง: สูงถึง 1,800 กก.	ด้านล่าง – โดยทั่วไปสำหรับการขนส่ง/การจัดเก็บเท่านั้น
ความซับซ้อนของเชื้อรา	สูงกว่า – โครงข่ายโครงแบบสองชั้น, แกนกลางที่ลึกกว่า, โซนระบายความร้อนที่มากขึ้น	ปานกลาง – ชั้นเดียว + ขา
รอบเวลาทั่วไป	90–150 วินาที (น้ำหนักพาเลท 15–28 กก.)	70–120 วินาที

ZHONGYUE สร้างแม่พิมพ์พาเลทหน้าคู่ระดับพรีเมี่ยมได้อย่างไร

1. การเลือกเหล็กที่ถูกต้องเพื่ออายุการใช้งานนับล้านช็อต

แม่พิมพ์พาเลทหน้าคู่เป็นหนึ่งในเครื่องมือฉีดที่ใหญ่ที่สุด (น้ำหนักแม่พิมพ์ 12–20+ ตัน) เราระบุ:

ฐานแม่พิมพ์: ฐานเสริมความแข็งแล้ว S50C / P20 พร้อมเสาเสริมพิเศษเพื่อป้องกันการโค้งงอของแกน/โพรงภายใต้แรงกดของแพ็ค

โพรง/เม็ดมีดแกน: มาตรฐาน 718H (1.2738, HRC 33–38); H13 (1.2344, ชุบแข็งและอบคืนตัว HRC 44–48) สำหรับการใช้งาน HDPE ในปริมาณมากหรือรีไซเคิล ตัวเลือก S136 สำหรับโซนขัดเงากระจก

การรักษาความร้อนและความแข็ง: แกนหลัก/โพรงที่ผ่านการเคลือบด้วย HRC 28–32 (P20) หรือ HRC 33–38 (718H); ชิ้นส่วนที่สึกหรอ เช่น ตัวสไลด์และปลอกตัวดีดไนไตรด์เพื่ออายุการใช้งานที่ยาวนานกว่า 500,000–1,000,000+ ช็อต

2. ระบบ Hot Runner หลายจุดที่มีความสมดุล

พาเลทสองชั้นขนาดใหญ่ต้องใช้หยด 12 ถึง 20+ หยด (ประตูวาล์วหรือทางวิ่งร้อนแบบเปิด) กระจายไปตามชั้นบนและล่าง:

รับประกันว่าสามารถเติมพื้นที่บล็อกหนาและโครงดาดฟ้าบางได้พร้อมๆ กัน

ลดรอยเชื่อมที่โซนรับน้ำหนัก

กำจัดป่วงเย็น → รอบที่สั้นลง และไม่มีการสูญเสียการลับคม

เข้ากันได้กับท่อร่วม YUDO / Synventive / Anole

(สำหรับการวิ่งนำร่อง เราขอเสนอการออกแบบนักวิ่งเย็น 3 แผ่นด้วย)

3 ระบบระบายความร้อนขั้นสูง – ส่วนแทรก BeCu และวงจรแบบแบ่งโซน

รอยต่อของซี่โครงหนาที่ทางแยกของบล็อกดาดฟ้าเป็นกับดักความร้อน กลยุทธ์การทำความเย็นของเรา:

แผ่นกั้นและฟองอากาศที่เจาะลึกในแต่ละบล็อกรองรับ 9 บล็อก

เบริลเลียมคอปเปอร์ (BeCu / Mold-Max) แทรกที่ทางแยกของซี่โครงและดุมตรงกลางเพื่อการสกัดความร้อนเร็วขึ้น 20–30%

วงจรน้ำแบบแยกโซนพร้อมตัวควบคุมการไหล → อุณหภูมิสม่ำเสมอ → การบิดเบี้ยวน้อยที่สุด

รอบเวลาโดยทั่วไป: 80–130 วินาที (ขึ้นอยู่กับน้ำหนักและความหนาของพาเลท)

④ ระบบถอดแบบสองชั้น

ทั้งชั้นบนและชั้นล่างมีโครงส่วนล่าง/โครงข่าย:

กระบอกไฮดรอลิก + ตัวยกมุม / ลูกเบี้ยวสไลด์สำหรับผนังกั้นข้าง

แผ่นเปลื้องผ้า / บล็อกตัวดีดขนาดใหญ่พร้อมเสานำที่ยาวเป็นพิเศษรองรับจังหวะการดีดออกเต็มที่

ตัวเลือกการเชื่อมต่อการดีดออกก่อนกำหนด (แม่พิมพ์เปิดบางส่วน → เริ่มต้นการดีดออก) เพื่อโกนวินาทีต่อรอบ

⑤ พื้นผิวกันลื่นและการปรับแต่ง

พื้นชั้นบนและล่างมีพื้นผิวด้วยลายเพชร / ลายกันลื่น (ปรับแต่ง Ra ได้)

โลโก้บริษัทแบบนูน กระเป๋าแท็ก RFID ช่องรหัสวันที่/ล็อต

การออกแบบช่องเสริมเหล็กเสริมสำหรับพาเลทแบบแร็คได้ (การขึ้นรูปแบบแทรกแท่งโลหะ)

การใช้งานทั่วไปของ Double Face Pallets

อาหารและเครื่องดื่ม: HDPE ตามมาตรฐาน FDA พื้นผิวเรียบล้างง่าย ไม่มีเศษ → ถูกสุขลักษณะสำหรับสายการบรรจุขวดและผลิตภัณฑ์นม

ห้องเภสัชกรรมและคลีนรูม: พื้นเรียบไม่หลุดร่วง ตัวเลือกสูตรป้องกันไฟฟ้าสถิตย์

ยานยนต์และอุตสาหกรรมหนัก: โหลดแบบคงที่/ไดนามิกสูงสำหรับเสื้อสูบ การหล่อ และส่วนประกอบ

ห่วงโซ่ความเย็นและการส่งออก: ได้รับการยกเว้น ISPM-15; ทำงานได้ตั้งแต่ –40°C ถึง +80°C; ดาดฟ้าแบบพลิกกลับได้ช่วยยืดอายุการใช้งาน

คลังสินค้าอัตโนมัติ (AS/RS): รถยก 4 ทิศทาง/แจ็คพาเลท; มีมิติเสถียรสำหรับระบบสายพานลำเลียง

ทำไมต้อง ZHONGYUE MOLD สำหรับแม่พิมพ์พาเลทหน้าคู่ของคุณ?

ประสบการณ์รูปแบบขนาดใหญ่ที่ได้รับการพิสูจน์แล้ว – แม่พิมพ์พาเลทหลายร้อยชิ้น (หน้าเดียว/สองหน้า วางซ้อนกันได้ และชั้นวางได้) ส่งออกไปยังยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และ ME

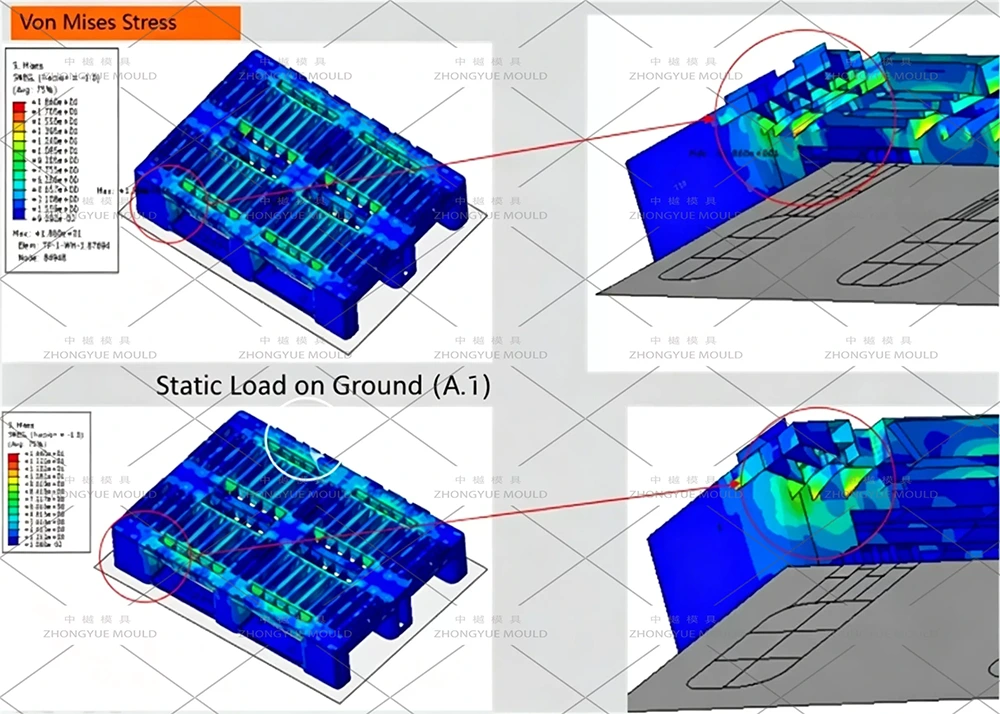

Moldflow & DFM ก่อนตัดเหล็ก – เราจำลองรูปแบบการเติม ความสม่ำเสมอในการทำความเย็น และการบิดเบี้ยวเพื่อกำจัดรอยยุบที่ทางแยกของซี่โครง

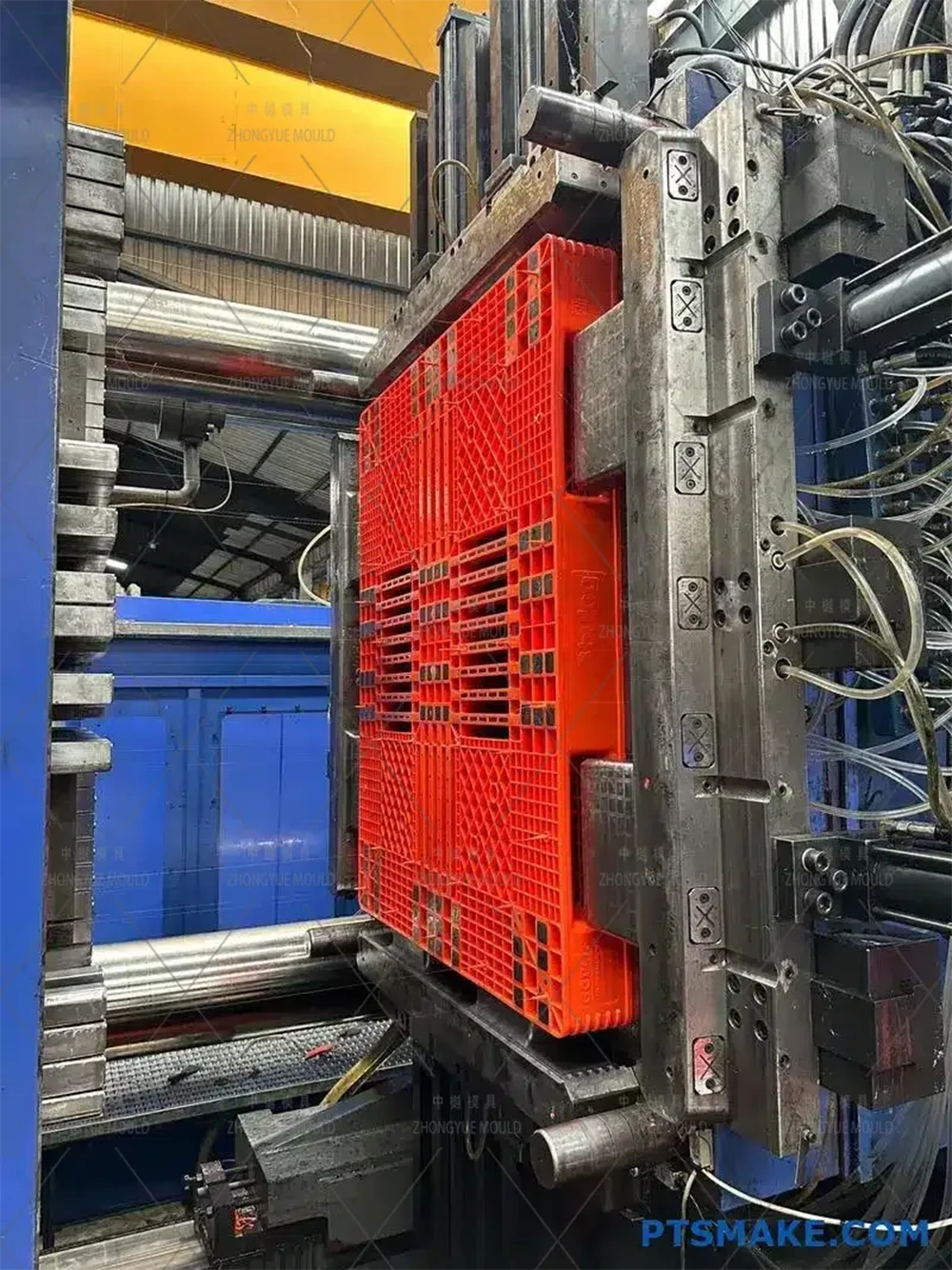

กระบวนการที่โปร่งใส – ภาพถ่ายการตัดเฉือนรายสัปดาห์ → วิดีโอทดลองใช้ T0 + รายงานมิติตัวอย่าง → การตรวจสอบขั้นสุดท้ายก่อนจัดส่ง

อะไหล่และการสนับสนุนที่สมบูรณ์ – ชุดชิ้นส่วนที่สึกหรอครบชุด คู่มือการบำรุงรักษา และการแก้ไขปัญหาระยะไกล
