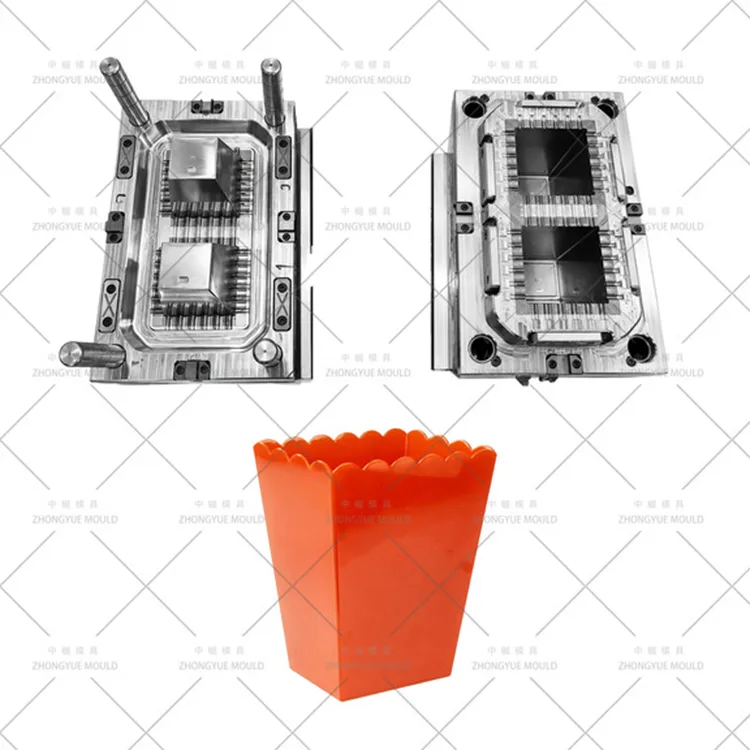

แม่พิมพ์กระถางดอกไม้พลาสติกขนาดใหญ่สแกลลอป

แม่พิมพ์กระถางดอกไม้พลาสติกขนาดใหญ่สแกลลอป – ผู้ผลิตแม่พิมพ์ฉีดขอบกลีบกลีบแบบกำหนดเอง / ผู้ผลิตแม่พิมพ์ฉีดชาวไร่ริมร่อง

ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดแบบมืออาชีพของจีนที่จัดหาแม่พิมพ์กระถางดอกไม้พลาสติกสแกลลอปขนาดใหญ่ / แม่พิมพ์ชาวไร่ขอบร่องขอบกลีบ (กระถางสแกลลอปประดับ, เครื่องปลูกขอบหยัก, โกศสวนสไตล์โลตัส) ให้กับผู้รับเหมาภูมิทัศน์ระดับไฮเอนด์ระดับโลก การจัดซื้อโรงแรมระดับห้าดาว และแบรนด์ตกแต่งสวนสุดหรู กระถางทรงสแกลลอปขนาดใหญ่ต่างจากกระถางทรงกลมมาตรฐานตรงที่มีขอบตกแต่งเป็นลูกคลื่น (เช่น กลีบดอกไม้หรือคลื่นทะเล) ที่วนซ้ำรอบเส้นรอบวง ทำให้เกิดรูปลักษณ์หรูหราคลาสสิก โดยทั่วไปขนาดจะมีเส้นผ่านศูนย์กลางตั้งแต่ 300 มม. ถึง 800 มม.

การขึ้นรูปเหล่านี้จำเป็นต้องเอาชนะความท้าทายด้านเครื่องมือที่สำคัญ: ขอบสแกลลอปจะสร้างรอยบากที่ป้องกันการหลุดออกจากแกน และหน้าแปลนด้านบนขนาดใหญ่มีแนวโน้มที่จะบิดงอได้ง่าย แม่พิมพ์ของเราใช้ตัวยกมุมหลายตัว (ตัวยก 8–16 ตัว) หรือกลไกหลักที่ยุบได้เพื่อดึงโปรไฟล์แบบสแกลลอปออก รวมกับเม็ดมีดระบายความร้อน BeCu ขนาดใหญ่เพื่อควบคุมความเรียบบนขอบล้อกว้าง เราผลิตสิ่งเหล่านี้ใน PP บริสุทธิ์ (UV-stabilized), PP เสริมใยแก้ว (FRPP) หรือ ABS ระดับพรีเมียม เพื่อให้มั่นใจว่าโครงสร้างขนาดใหญ่ยังคงความแข็งแกร่งและทนทานต่อสภาพอากาศ

ตั้งแต่เครื่องปลูกโกศสแกลลอปสไตล์วิกตอเรียนคลาสสิกไปจนถึงกระถางสถาปัตยกรรมขอบหยักสมัยใหม่ เราจัดให้มีการตรวจสอบ DFM เต็มรูปแบบโดยมุ่งเน้นไปที่การซิงโครไนซ์ตัวยกและความเรียบของหน้าแปลนก่อนการตัดเหล็ก

ข้อกำหนดแม่พิมพ์กระถางดอกไม้พลาสติก:

ทำให้โครงการแม่พิมพ์กระถางดอกไม้พลาสติกครั้งต่อไปของคุณสดใสขึ้น!

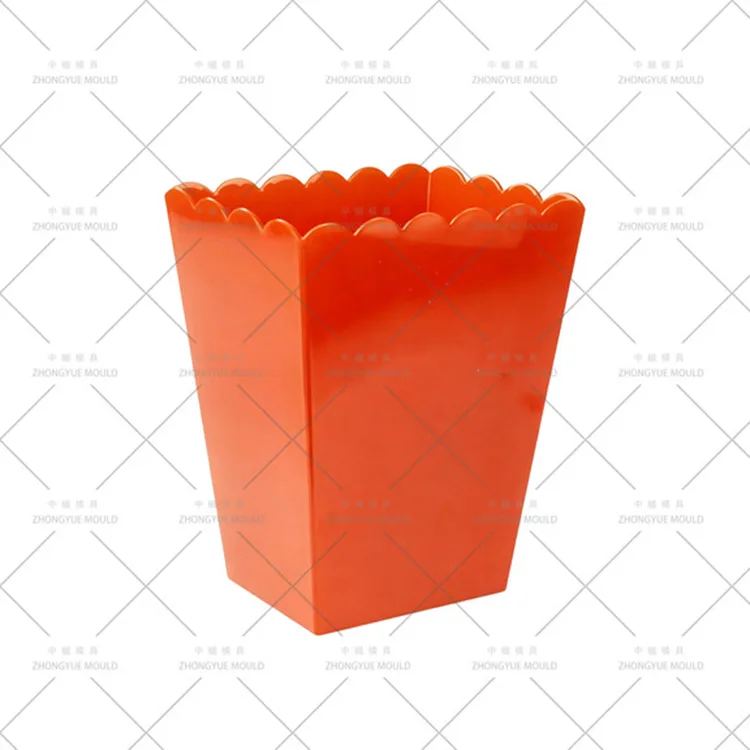

แม่พิมพ์กระถางดอกไม้ขนาดใหญ่แบบสแกลลอปคืออะไร?

แม่พิมพ์กระถางดอกไม้ขนาดใหญ่แบบสแกลลอปเป็นเครื่องมือที่ซับซ้อนที่ออกแบบมาเพื่อสร้างชาวสวนขนาดใหญ่ที่มีขอบตกแต่งซ้ำ:

ขอบสแกลลอป / กลีบ — ขอบด้านบนไม่เรียบ มีโค้งนูนเป็นระยะ (กลีบ) และโค้งเว้า (หุบเขา) สิ่งนี้จะสร้างร่างเชิงลบที่ต้องมีการถอนตัวทางกล

เส้นผ่านศูนย์กลางขนาดใหญ่ — โดยทั่วไปคือ 300 มม.–800 มม. พื้นที่ผิวขนาดใหญ่ต้องการการระบายความร้อนและการควบคุมการบิดเบี้ยวเป็นพิเศษ

Deep Draw — มักเป็นหม้อทรงสูง (ความสูง 300 มม.–600 มม.) ต้องใช้แกนระบายความร้อนที่ลึกและการดีดออกที่แข็งแกร่ง

การตกแต่งแบบประดับ — โดยทั่วไปจะมีลายหนังสีอ่อน (VDI 27–30) หรือพื้นผิวหินทั่วทั้งพื้นผิวด้านนอกทั้งหมด รวมถึงหอยเชลล์ด้วย

จุดเด่นทางวิศวกรรมแม่พิมพ์ (หม้อใหญ่สแกลลอป)

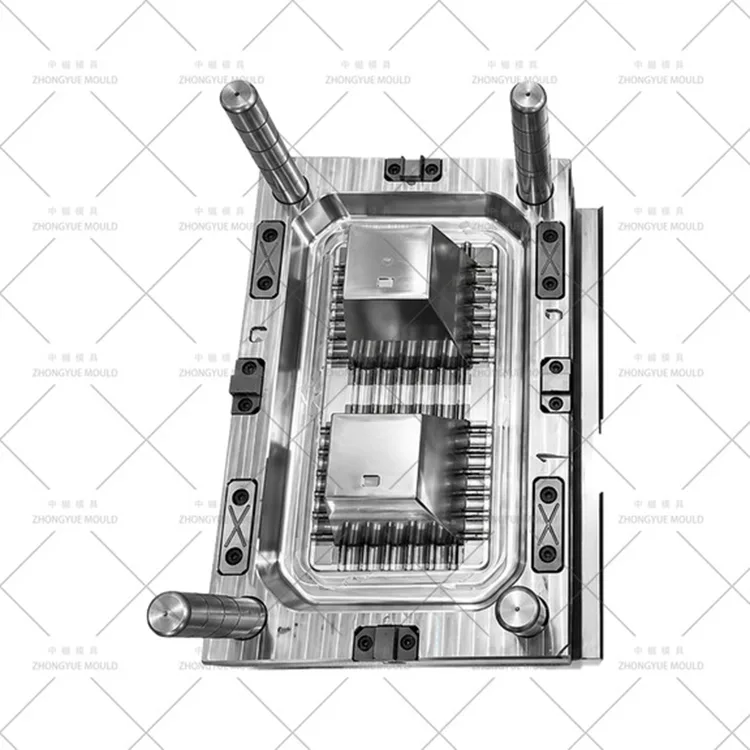

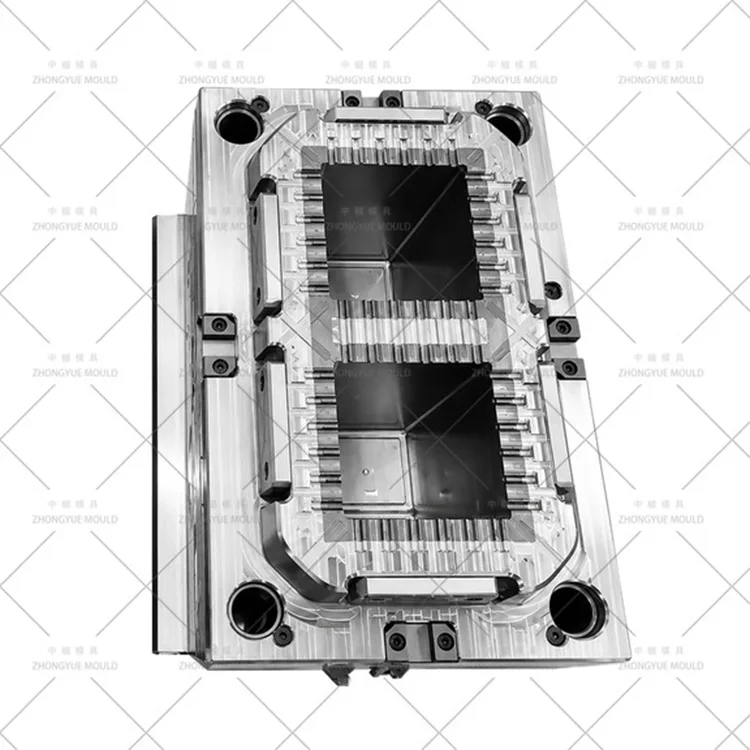

กลไกหลักแบบมัลติลิฟเตอร์หรือแบบยุบได้

นี่คือหัวใจของแม่พิมพ์ เราออกแบบตัวยกมุม 8 ถึง 16 ตัวโดยจัดเรียงเป็นวงกลม โดยแต่ละอันประกอบเป็นหอยเชลล์ตัวเดียว อีกทางหนึ่ง สำหรับระยะพิตช์ที่แน่นขึ้น เราใช้แกนแบบยุบได้ (แกนแบบแบ่งส่วนพร้อมลูกเบี้ยวตรงกลาง) ตัวยกทั้งหมดเคลื่อนที่พร้อมกันผ่านแผ่นกระตุ้นเพียงแผ่นเดียวเพื่อให้แน่ใจว่ามีการดึงกลับแบบซิงโครไนซ์โดยไม่ทำให้ขอบล้อที่บอบบางบิดเบี้ยว

การควบคุมการบิดเบี้ยวของหน้าแปลนขนาดใหญ่

ขอบด้านบนแบนและกว้างมีแนวโน้มที่จะเกิดการครอบหรือบิดงอ เราออกแบบช่องระบายความร้อนภายใน (แผ่นกั้นหรือส่วนแทรก BeCu) ภายในระยะ 5 มม. ของพื้นผิว และใช้การวิเคราะห์ Moldflow เพื่อเพิ่มประสิทธิภาพความดันในการบรรจุและเวลาในการทำความเย็น รับประกันความเรียบ ≤0.5 มม. บนขอบล้อที่มีความกว้างสูงสุด 800 มม.

ความแม่นยำของรูปร่างเป็นระยะ

หอยเชลล์ทุกตัวจะต้องเหมือนกัน เราใช้เครื่องจักร CNC ที่มีความแม่นยำสูงและการประกอบด้วยมือของตัวยกเพื่อให้แน่ใจว่าการเปลี่ยนระหว่างกลีบแต่ละกลีบเป็นไปอย่างราบรื่นและระยะพิทช์ (จำนวนหอยเชลล์) สอดคล้องกันรอบเส้นรอบวง

โครงสร้างแม่พิมพ์เสริมแรง

แรงภายนอกที่กระทำโดยนักกีฬายก 8+ คนระหว่างการฉีดนั้นมีมหาศาล เราใช้เสารองรับแบบหนา หมุดนำแรงดึงสูง และแท่นยกสำหรับงานหนัก เพื่อป้องกันการโก่งตัวของแม่พิมพ์และการกะพริบ

การระบายความร้อนและการระบายอากาศแบบ Deep Core

แกนลึกจะถูกระบายความร้อนด้วยท่อบับเบิ้ล BeCu หรือแผ่นกั้นเกลียว การระบายอากาศลึก (0.01–0.015 มม.) วางอยู่ที่ปลายสุดของหุบเขาหอยเชลล์แต่ละแห่งเพื่อป้องกันอากาศดักในรูปทรงที่ซับซ้อน

บูรณาการพื้นผิว

พื้นผิวที่เป็นสแกลลอปมักมีพื้นผิวเป็นหินหรือหนัง เรามั่นใจว่าพื้นผิวจะถูกทาอย่างสม่ำเสมอทั่วทั้งผิวหน้าของนักกีฬายกและคาวิตี้ โดยมีแรงลมที่เหมาะสม (2.5–3.5°) เพื่อให้หลุดออกจากการตัดด้านล่างของพื้นผิว

การใช้กระถางดอกไม้ขนาดใหญ่แบบสแกลลอป

กระบวนการผลิตและการตรวจสอบของเรา (แม่พิมพ์หม้อสแกลลอป)

Lifter Motion & Warpage DFM — วิเคราะห์ความลึกและร่างของหอยเชลล์ จำลองการเคลื่อนไหวของตัวยกเพื่อให้แน่ใจว่าไม่มีการชนกัน เรียกใช้ Moldflow เพื่อคาดการณ์การบิดเบี้ยวของขอบล้อและประสิทธิภาพการทำความเย็น รายงาน DFM ฟรี

การตัดเฉือนเหล็กชุบแข็ง — การกัดหยาบด้วย CNC ในช่องที่ซับซ้อน การเจาะช่องระบายความร้อน BeCu ด้วยปืนในบริเวณขอบล้อ

อุปกรณ์ยกและข้อต่อหลัก — บดอุปกรณ์ยก H13 ให้มีค่าความคลาดเคลื่อนระดับไมครอน พื้นผิวไนไตรด์ ตัวยกพอดีมือกับคาวิตี้เพื่อให้แน่ใจว่าพื้นผิวเปลี่ยนผ่านเส้นแยกส่วนได้อย่างราบรื่น

Assembly & T1 Trial — ประกอบแผ่นยกแบบซิงโครไนซ์ ทดลองใช้ T1 ด้วยวัสดุที่ระบุ ตรวจสอบคำจำกัดความของหอยเชลล์ ความเรียบของขอบล้อ และการดึงกลับของตัวยกทั้งหมด จัดหาวิดีโอทดลองใช้ + ตัวอย่าง + รายงาน CMM

การจัดส่งขั้นสุดท้าย — บรรจุภัณฑ์สำหรับงานหนัก จัดเตรียมตารางการบำรุงรักษารถยกและแผนผังไฮดรอลิก (ถ้ามี) อะไหล่ลิฟเตอร์ (สปริง, รองเท้าไกด์)

เหตุใดจึงเลือก ZHONGYUE MOLD สำหรับแม่พิมพ์หม้อขนาดใหญ่แบบสแกลลอปของคุณ

ผู้เชี่ยวชาญ Scalloped Edge — เราเชี่ยวชาญกลไกที่ซับซ้อนของระบบตัวยกหลายตัวและระบบแกนแบบพับได้สำหรับขอบล้อตกแต่ง

ผู้เชี่ยวชาญด้านการควบคุมการบิดเบี้ยว — เราแก้ปัญหา #1 ของชาวสวนขนาดใหญ่: ขอบแบนและมั่นคงที่ไม่บิดหรือเป็นถ้วย

โครงสร้างเครื่องมือที่แข็งแกร่ง — แม่พิมพ์ของเราถูกสร้างขึ้นเหมือนถังเพื่อทนต่อแรงด้านข้างอันมหาศาลที่เกิดจากการตัดด้านล่างแบบสแกลลอป

การบูรณาการพื้นผิว — การใช้พื้นผิวหนัง/หินกับพื้นผิวสแกลลอปต้องใช้ความเชี่ยวชาญในการร่างและการขัดเงา ซึ่งเราจัดเตรียมไว้ให้

ประสบการณ์ระดับโลก — แม่พิมพ์จัดส่งให้กับผู้รับเหมาภูมิทัศน์ในยุโรปและเครือโรงแรมในอเมริกาเหนือ

คำถามที่พบบ่อย - แม่พิมพ์กระถางดอกไม้ขนาดใหญ่สแกลลอป

ถาม: เหตุใดแม่พิมพ์นี้จึงต้องมีตัวยกจำนวนมาก

ตอบ: "กลีบดอก" หรือ "หอยเชลล์" แต่ละอันจะสร้างอันเดอร์คัท แม่พิมพ์มาตรฐานไม่สามารถนำสิ่งนี้ออกมาได้ เราจำเป็นต้องมีอุปกรณ์ช่วยยกหนึ่งตัว (หรือส่วนของแกนที่ยุบได้) เพื่อให้หอยเชลล์ทุกตัวดึงเหล็กออกจากพลาสติก

ถาม: คุณสามารถสร้างแม่พิมพ์หลายช่องสำหรับสิ่งเหล่านี้ได้หรือไม่?

ตอบ: สำหรับเส้นผ่านศูนย์กลางขนาดใหญ่ (มากกว่า 300 มม.) การมีโพรงหลายช่องเกิดขึ้นน้อยมาก เนื่องจากความซับซ้อนของระบบตัวยกและต้องใช้ฐานแม่พิมพ์ขนาดใหญ่ เรามักจะแนะนำ 1×1 เสมอ

ถาม: คุณแนะนำวัสดุอะไรสำหรับหม้อสแกลลอปขนาด 600 มม.

ตอบ: เพื่อความแข็งแกร่งและป้องกันไม่ให้ขอบล้อกว้างบิดเบี้ยว เราขอแนะนำ Fiberglass Reinforced PP (FRPP) หรือ Premium ABS PP มาตรฐานอาจยืดหยุ่นเกินไปสำหรับขนาดใหญ่เช่นนี้

ถาม: คุณจะมั่นใจได้อย่างไรว่าขอบล้อเรียบ?

ตอบ: เราใช้เม็ดมีดระบายความร้อน BeCu ที่พื้นผิวขอบเพื่อดึงความร้อนได้อย่างสม่ำเสมอและรวดเร็ว รวมกับแรงดันในการอัดที่เหมาะสมตามการวิเคราะห์ของ Moldflow

ถาม: คุณต้องการใบเสนอราคาอะไร?

ตอบ: จำเป็นต้องมีโมเดล 3 มิติ (STP/IGS) โปรดระบุวัสดุ (PP/ABS/FRPP) พื้นผิวที่ต้องการ (เช่น "ลายหนังสีอ่อน") และปริมาณต่อปี

ขอใบเสนอราคาสำหรับแม่พิมพ์กระถางดอกไม้ขนาดใหญ่แบบสแกลลอปของคุณ

ส่งโมเดล 3 มิติหม้อสแกลลอป (STP/IGS) และข้อกำหนดของโปรเจ็กต์ไปที่ ZHONGYUE MOULD เราจะจัดทำรายงาน DFM ฟรี ซึ่งครอบคลุมถึงกลยุทธ์การยก การควบคุมการบิดเบี้ยว และการออกแบบการทำความเย็น + ใบเสนอราคาอย่างเป็นทางการภายใน 48 ชั่วโมงทำการ

ติดต่อเราตอนนี้เพื่อเริ่มโครงการแม่พิมพ์ฉีดชาวไร่ Petal Edge / Fluted Rim!
