แม่พิมพ์หม้อไหลสวนพลาสติก

แม่พิมพ์หม้อไหลสวนพลาสติก - รูปร่างผิดปกติแบบกำหนดเอง / ผู้ผลิตแม่พิมพ์ฉีดชาวไร่ผู้ออกแบบรูปแบบอิสระ

ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดจีนมืออาชีพที่จัดหาแม่พิมพ์หม้อพลาสติกสวนไหล / แม่พิมพ์ชาวไร่รูปแบบอิสระที่มีรูปร่างผิดปกติ (เส้นไหลออร์แกนิก, สไตล์ภูเขาหิน, ประติมากรรมศิลปะสมัยใหม่) ให้กับแบรนด์ตกแต่งสวนระดับไฮเอนด์ระดับโลก ภูมิสถาปนิก และผู้ผลิตเฟอร์นิเจอร์ดีไซเนอร์ หม้อไหลสำหรับสวนเหล่านี้แตกต่างจากกระถางทรงกระบอกหรือทรงกลมมาตรฐาน มีลักษณะโค้งไม่สมมาตร หุบเขาเว้า และความหนาของผนังไม่สม่ำเสมอ ซึ่งต้องใช้วิศวกรรมแม่พิมพ์ขั้นสูงนอกเหนือจากเครื่องมือเปิด-ปิดธรรมดา

โดยทั่วไปแล้วจะขึ้นรูปด้วย PP หรือ ABS ที่มีแรงกระแทกสูง (MFR 8–15) เครื่องปลูกออกแบบเหล่านี้ใช้กลไกแบบหลายสไลด์ (แกนเลื่อน 3–5 แกน) กระบอกไฮดรอลิกสำหรับการตัดด้านล่างลึก และช่องระบายความร้อนตามแบบแผน (พิมพ์ 3 มิติหรือเจาะด้วยปืน) เพื่อจัดการความร้อนในส่วนหนาและไม่สม่ำเสมอ แม่พิมพ์ของเรารับประกันว่ารูปทรงทางศิลปะที่ซับซ้อนนั้นถูกสร้างขึ้นใหม่โดยมีความคมชัดและมีรอยจมเป็นศูนย์ ทำให้เหมาะสำหรับลานบ้านที่หรูหรา ภูมิทัศน์โรงแรม และแกลเลอรีศิลปะ

ตั้งแต่กระถางปลูกต้นไม้ขนาดยักษ์สไตล์ภูเขาหิน (400 มม.–800 มม.) ไปจนถึงแจกันระเบียงรูปทรงของเหลวออร์แกนิก เราจัดให้มีการตรวจสอบ DFM เต็มรูปแบบโดยเน้นไปที่การรบกวนการเลื่อน เค้าโครงการระบายความร้อนตามแบบแผน และการซ่อนแนวเชื่อมก่อนการตัดเหล็ก

ข้อกำหนดแม่พิมพ์กระถางดอกไม้พลาสติก:

ทำให้โครงการแม่พิมพ์กระถางดอกไม้พลาสติกครั้งต่อไปของคุณสดใสขึ้น!

แม่พิมพ์หม้อสวนไหลคืออะไร?

แม่พิมพ์หม้อไหลสวนเป็นแม่พิมพ์ฉีดที่ซับซ้อนที่ออกแบบมาเพื่อผลิตเครื่องปลูกพลาสติกแบบอิสระที่ไม่มีรูปทรงเรขาคณิต ลักษณะที่กำหนดคือ:

รูปร่างไม่สม่ำเสมอ/ไม่สมมาตร — หม้อไม่มีหน้าตัดคงที่ อาจมีส่วนโค้งนูน มีรอยบุบด้านใน หรือมีเส้นไหลที่เลียนแบบธรรมชาติ

Undercuts ที่ซับซ้อน — บริเวณเว้าลึกป้องกันการดีดออกตรง ต้องใช้แกนเลื่อน 3 แกนขึ้นไป (บางครั้งก็เป็นแบบไฮดรอลิก) เพื่อดึงเหล็กแม่พิมพ์ออกจากร่างที่เป็นลบ

ความหนาของผนังที่เปลี่ยนแปลงได้ — ผนังอาจแตกต่างกันตั้งแต่ 2 มม. ถึง 6 มม. ในส่วนต่างๆ สิ่งนี้ต้องการการออกแบบการระบายความร้อนโดยผู้เชี่ยวชาญเพื่อป้องกันรอยจมบนพื้นผิวที่ "ไหล" ที่มองเห็นได้

การตกแต่งพื้นผิวอย่างมีศิลปะ — มักจะผสมผสานการไฮไลท์แบบขัดเงา (SPI A2) เข้ากับพื้นผิวที่คล้ายหิน (VDI 30–42) บนพื้นที่ต่างๆ ของชิ้นส่วนเดียวกัน

จุดเด่นทางวิศวกรรมแม่พิมพ์ที่สำคัญ (หม้อไหลไม่สม่ำเสมอ)

กลไกแกนหลายสไลด์และไฮดรอลิก

โฟลว์พอตต่างจากหม้อทั่วไปตรงที่มีแกนเลื่อน 3 ถึง 5 แกนเคลื่อนที่ไปในทิศทางที่ต่างกัน เราใช้กระบอกไฮดรอลิกสำหรับช่วงชักขนาดใหญ่ (>100 มม.) และตัวสไลด์ไนไตรด์ H13 (2344 ESR) เพื่อความต้านทานการสึกหรอต่อรูปทรงที่ซับซ้อน การตรวจสอบการรบกวนแบบ 3 มิติช่วยให้มั่นใจได้ว่าไม่มีการชนกันระหว่างการปั่นจักรยานด้วยความเร็วสูง

Conformal Cooling (ท่อพิมพ์ 3 มิติ / โค้งงอ)

การระบายความร้อนแบบเส้นตรงมาตรฐานล้มเหลวในรูปทรงที่ผิดปกติ เราออกแบบช่องระบายความร้อนที่เป็นไปตามรูปร่างของชิ้นส่วน ไม่ว่าจะผ่านทางส่วนแทรกโลหะที่พิมพ์แบบ 3 มิติ (เหล็ก MS1) หรือท่อทองแดงโค้งงอที่สอดเข้าไปในช่อง วิธีนี้จะรักษา ΔT ≤ 4–5°C ไว้ตลอดความหนาของผนังที่แตกต่างกันอย่างมาก ขจัดรอยจมบนกลีบหนา

การจัดการแนวเชื่อมเพื่อพื้นผิวที่สวยงาม

รูปร่างที่ลื่นไหลทำให้ด้านหน้าของกระแสหลายจุดมาบรรจบกัน เราใช้การวิเคราะห์ Moldflow เพื่อคาดการณ์ตำแหน่งของแนวเชื่อมและเลื่อนประตูหรือเพิ่มบ่อน้ำล้นเพื่อซ่อนไว้ในพื้นที่ที่มองไม่เห็นหรือภายในโซนพื้นผิว

การตกแต่งพื้นผิวแบบไฮบริด (ขัดเงา + พื้นผิว)

ช่องเดียวอาจมียอดขัดมันเงาสูง SPI A2 (แทนน้ำหรือความมันเงา) และหุบเขาที่กัดด้วยกรด VDI 36 (แทนหินหรือเปลือกไม้) เราปกปิดและประมวลผลโซนเหล่านี้แยกกันเพื่อให้ได้เอฟเฟกต์ทางศิลปะที่มีหลายโทน

การระบายและการดีดออกของแกนลึก

บริเวณเว้าลึกดักจับอากาศ เรารวมช่องระบายอากาศที่ทำจากเหล็กเผาที่มีรูพรุนและปลอกดีดตัวที่ฐานของแกนลึกเพื่อป้องกันรอยไหม้และช่วยลอกรูปร่างที่ซับซ้อน

ฐานแม่พิมพ์ที่แข็งแกร่งสำหรับแรงกระทำด้านข้าง

ด้วยการที่สไลด์หลายตัวดันเข้าหากัน เราใช้รางนำแบบหล่อลื่นในตัวสำหรับงานหนักและเสารองรับที่หนากว่ามาตรฐานเพื่อป้องกันการโก่งตัวของแม่พิมพ์ภายใต้แรงดันการฉีดสูง

กระบวนการผลิตและการตรวจสอบของเรา (แม่พิมพ์หม้อไหล)

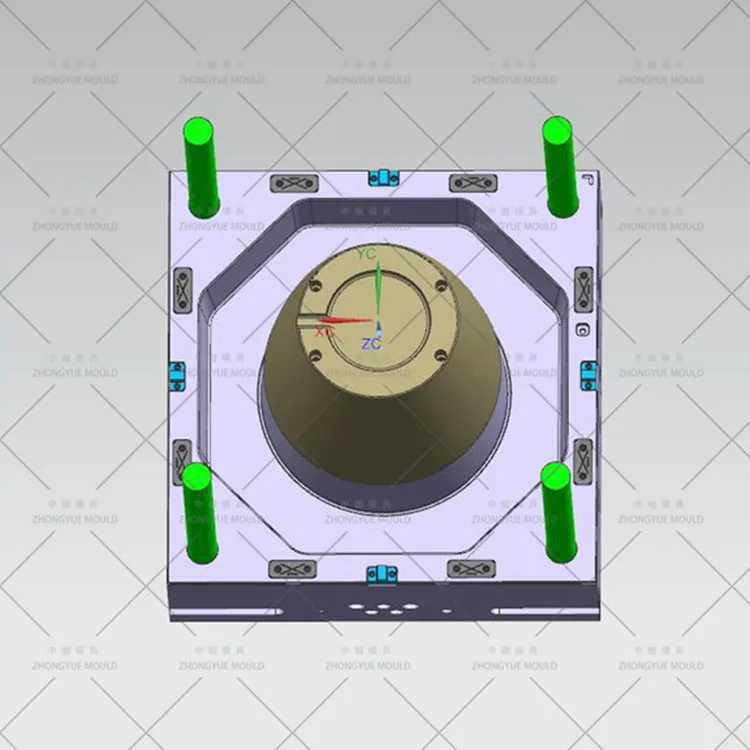

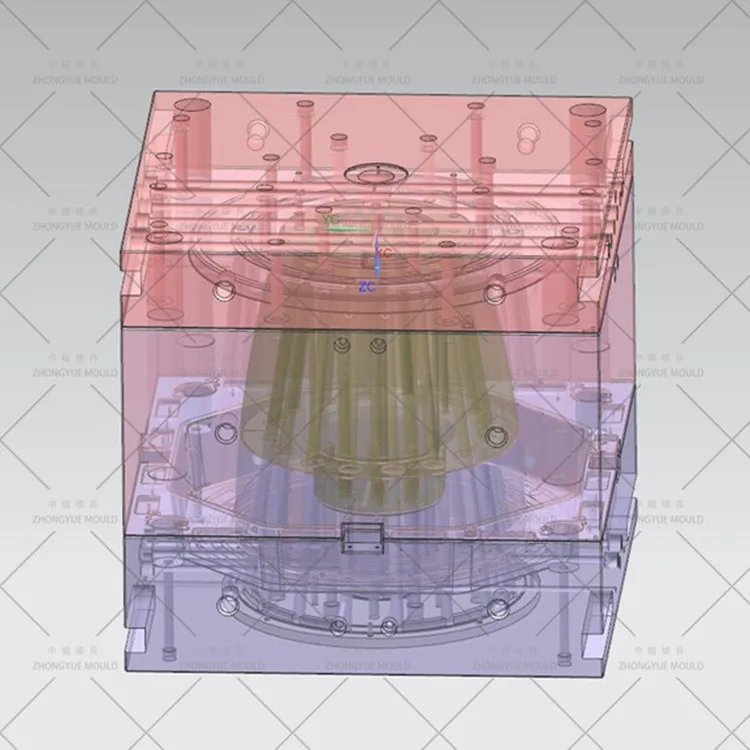

DFM & Flow Simulation ที่ซับซ้อน — วิเคราะห์โมเดล 3 มิติสำหรับทิศทางสไลด์ (3–5 แกน) เรียกใช้ Moldflow เพื่อระบุรอยเชื่อมและจุดดักอากาศในบริเวณเว้าลึก ออกแบบรูปแบบการระบายความร้อนที่สอดคล้อง รายงาน DFM ฟรี

การตัดเฉือนเหล็กชุบแข็ง — การกัดหยาบด้วย CNC ในส่วนโค้งที่ซับซ้อน การเจาะปืนเพื่อทำแผ่นกั้น การพิมพ์ 3 มิติของเม็ดมีดระบายความร้อนตามรูปแบบ (หากเลือก)

การติดตั้งสไลด์และแกน — บดสไลด์ H13 ให้มีค่าความคลาดเคลื่อนระดับไมครอน พื้นผิวไนไตรด์ สไลด์พอดีมือกับช่องเพื่อให้แน่ใจว่าพื้นผิวเปลี่ยนอย่างราบรื่น

การตกแต่งพื้นผิวแบบไฮบริด — ช่องมาส์ก โซนขัดเงาสูง (SPI A2) โซนพื้นผิวกัดกรด (VDI 30–42) ลบการมาสก์

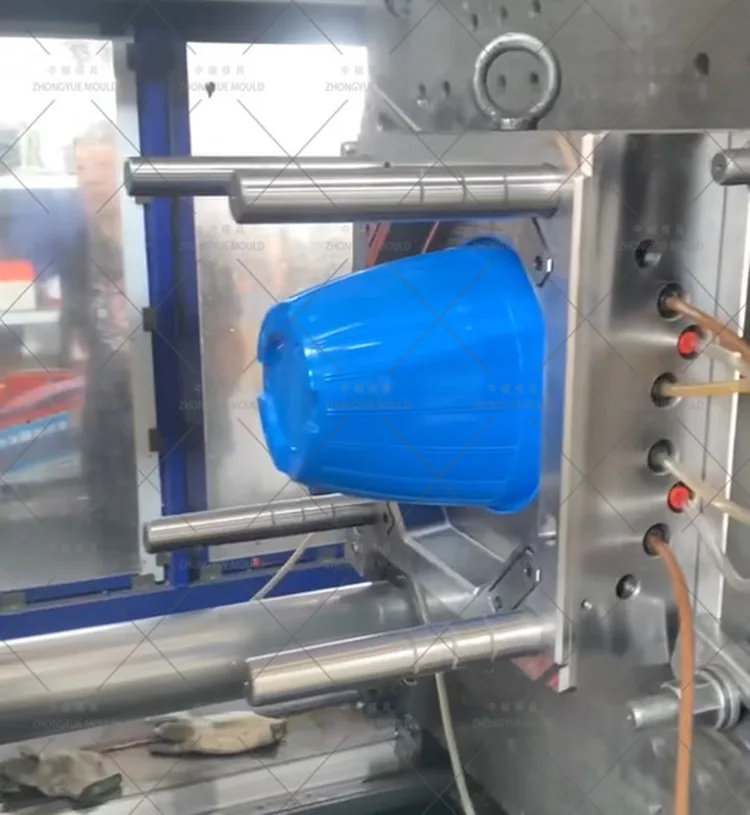

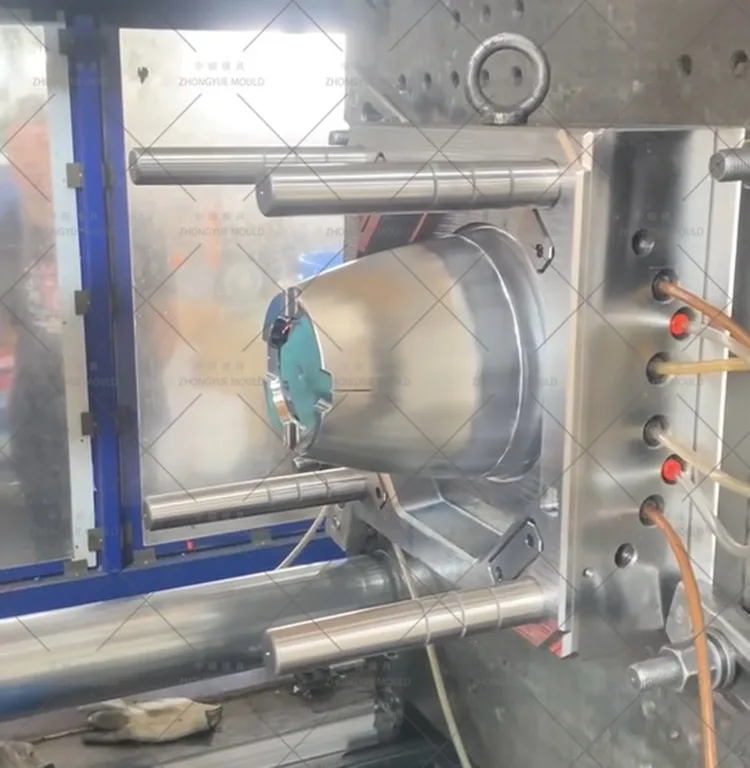

การประกอบและการทดลอง T1 — ประกอบกระบอกไฮดรอลิกและตัวเลื่อน ทดลองใช้ T1 ตรวจสอบรอยยุบบนกลีบหนาและวัสดุอุดของช่องทั้งหมด จัดหาวิดีโอทดลองใช้ + ตัวอย่าง + รายงาน CMM

การจัดส่งขั้นสุดท้าย — บรรจุภัณฑ์สำหรับงานหนัก จัดเตรียมแผนผังไฮดรอลิกและแผนผังวงจรทำความเย็น ชิ้นส่วนอะไหล่สำหรับสไลด์ (สปริง ซีล)

เหตุใดจึงเลือก ZHONGYUE MOLD สำหรับแม่พิมพ์หม้อไหลของคุณ

ผู้เชี่ยวชาญด้านรูปร่างที่ไม่สม่ำเสมอ — เราเป็นเลิศในขณะที่ผู้อื่นต้องดิ้นรน: เส้นโค้งที่ซับซ้อน หลายสไลด์ และการตกแต่งแบบไฮบริด

ผู้เชี่ยวชาญด้านการระบายความร้อนตามแบบแผน — เราแก้ปัญหารอยจมบนผนังหนาและไม่เรียบโดยใช้การระบายความร้อนด้วยการพิมพ์ 3 มิติหรือท่อโค้งงอ

การตกแต่งพื้นผิวแบบไฮบริด — การผสมผสานการขัดมันเงาสูงและพื้นผิว VDI ที่ล้ำลึกในชิ้นส่วนเดียวกันคือความพิเศษของเรา

การออกแบบสไลด์สำหรับงานหนัก — เราใช้กระบอกไฮดรอลิกและเหล็กไนไตรด์ H13 เพื่อความน่าเชื่อถือในการเจาะลึก

ประสบการณ์ระดับโลก — แม่พิมพ์ส่งมอบให้กับแบรนด์การตกแต่งสวนของยุโรปและภูมิสถาปนิกในอเมริกาเหนือ

คำถามที่พบบ่อย - แม่พิมพ์หม้อสวนไหล

ถาม: ทำไมแม่พิมพ์นี้ถึงมีราคาแพงกว่าแม่พิมพ์หม้อกลมทั่วไปมาก?

ตอบ: แม่พิมพ์หม้อไหลต้องใช้แกนเลื่อนที่ซับซ้อน 3-5 แกน (เทียบกับ 0 สำหรับหม้อทรงกลม) การระบายความร้อนตามแบบแผน (เทียบกับแผ่นกั้นธรรมดา) และการตกแต่งพื้นผิวแบบไฮบริด (เทียบกับการเคลือบแบบเดียว) ต้นทุนเหล็กและชั่วโมงการตัดเฉือนสูงขึ้นอย่างมาก

ถาม: คุณสามารถทำหลายช่องสำหรับหม้อไหลขนาดเล็กได้หรือไม่?

ตอบ: สำหรับโฟลว์พอตที่มีขนาดเล็กมาก (<200 มม.) เราสามารถลองใช้รูปแบบ 2 ช่องได้ แต่จะทำได้ยากเนื่องจากการรบกวนของสไลด์ โดยปกติเราจะแนะนำ 1×1 เพื่อให้มั่นใจในคุณภาพและอายุการใช้งานของแม่พิมพ์

ถาม: "Conformal Cooling" คืออะไร และจำเป็นหรือไม่

ตอบ: การระบายความร้อนแบบ Conformal หมายความว่าช่องน้ำไหลตามรูปทรงของหม้อ ขอแนะนำเป็นอย่างยิ่งสำหรับหม้อไหลเนื่องจากความหนาของผนังแตกต่างกันมาก เส้นตรงมาตรฐานจะทำให้เกิดรอยยุบบนกลีบหนา

ถาม: คุณจะจัดการกับการเปลี่ยนพื้นผิวระหว่างพื้นที่ขัดเงาและแกะสลักอย่างไร

ตอบ: เราใช้เทคนิคการมาสก์ที่มีความแม่นยำในระหว่างกระบวนการ EDM และกระบวนการกัดเพื่อให้แน่ใจว่ามีเส้นเปลี่ยนที่คมชัดและสะอาดตาระหว่างโซนที่มีความมันวาวสูง (SPI A2) และโซนที่มีพื้นผิว (VDI)

ถาม: คุณต้องการใบเสนอราคาอะไร?

ตอบ: จำเป็นต้องมีโมเดล 3 มิติ (STP/IGS) เนื่องจากความซับซ้อน โปรดระบุวัสดุ (PP/ABS) ผิวเคลือบที่ต้องการ (ตำแหน่งความเงาเทียบกับพื้นผิว) และปริมาณรายปี

ขอใบเสนอราคาสำหรับแม่พิมพ์หม้อไหลสวนของคุณ

ส่งโมเดล Garden Flow Pot 3D (STP/IGS) และข้อกำหนดของโครงการไปที่ ZHONGYUE MOULD เราจะจัดทำรายงาน DFM ฟรีซึ่งครอบคลุมถึงกลยุทธ์การเลื่อน การออกแบบการระบายความร้อนตามแบบแผน และการจัดการแนวเชื่อม + ใบเสนอราคาอย่างเป็นทางการภายใน 48 ชั่วโมงทำการ

ติดต่อเราตอนนี้เพื่อเริ่มโครงการแม่พิมพ์ฉีดชาวไร่ออกแบบรูปร่างผิดปกติของคุณ!
