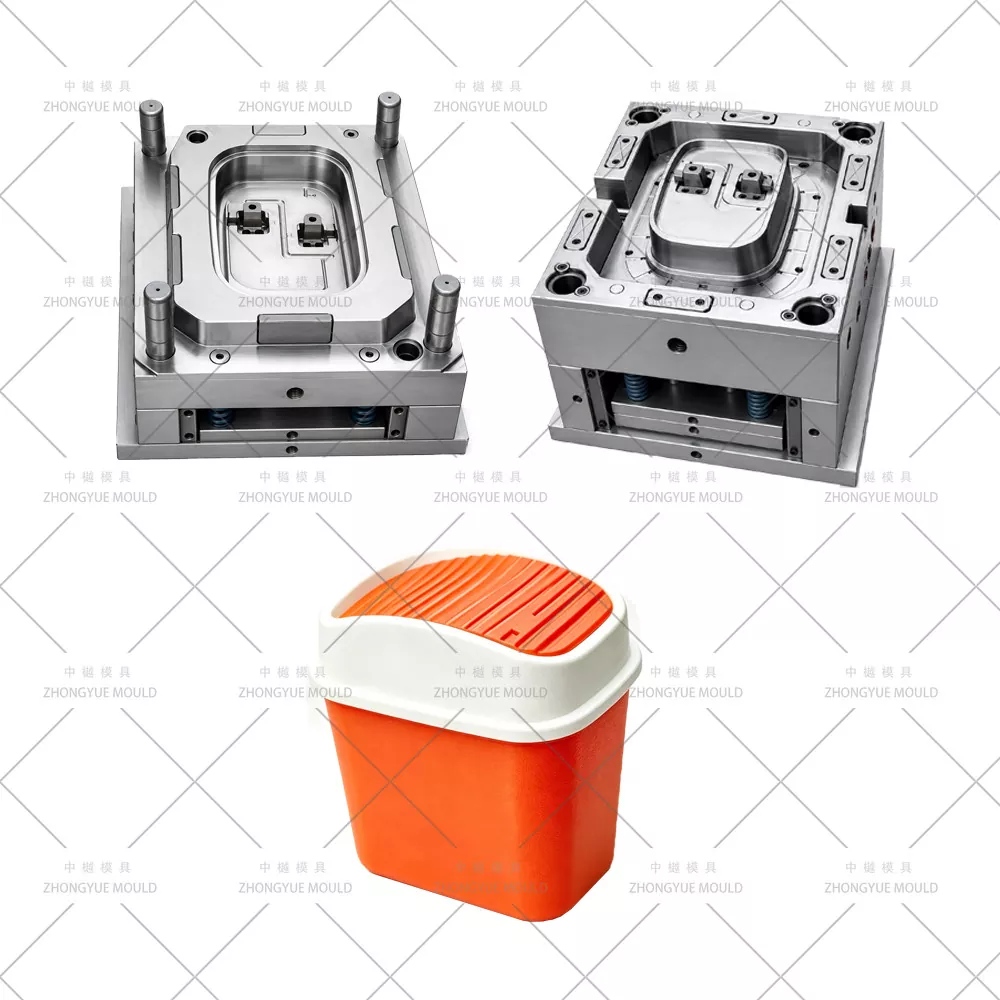

แม่พิมพ์กรอบกลางถังเก็บฝุ่นพลาสติกโต๊ะ

แม่พิมพ์กรอบกลางถังขยะโต๊ะพลาสติก - ถังขยะเดสก์ท็อปขนาดเล็กแบบกำหนดเองได้ ผู้ผลิตแม่พิมพ์ฉีดแหวนกลาง / แหวนแรงดัน

ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดมืออาชีพของจีนที่จัดหาถังขยะพลาสติกบนโต๊ะ แม่พิมพ์กรอบกลาง / ถังขยะตั้งโต๊ะขนาดเล็ก วงแหวนกลาง (วงแหวนดัน ปลอกคอเชื่อมต่อพร้อมช่องสปริงและรูหมุน) ให้กับผู้ค้าส่งผลิตภัณฑ์ในครัวเรือนทั่วโลก ซูเปอร์มาร์เก็ต และแบรนด์ส่วนตัว โครงกลางตั้งอยู่ระหว่างตัวถังขยะและฝาแบบสวิง/เปิดแบบกด ซึ่งโดยทั่วไปจะขึ้นรูปด้วย PP (MFR 10–20 เพื่อความยืดหยุ่นเล็กน้อย) หรือ ABS (แข็ง สีเข้ากัน) พร้อมด้วยช่องขัดเงาเรียบ (SPI B1/B2) โดดเด่นด้วยช่องสปริงบิด/สปริงอัดขึ้นรูปแบบบูรณาการ รูแกนเดือย Φ3–5 มม. (หมุดแกนกลางที่กลึงด้วยเครื่องจักร) และคลิปแบบ snap-fit ​​ที่ติดกับขอบตัวถังถังขยะ โดยทั่วไป แม่พิมพ์เฟรมกลางของเราจะเป็นช่องเดี่ยว (1×1) หรือ 1+1 L+R สำหรับการออกแบบสมมาตร โดยมีประตูใต้น้ำที่ซ่อนอยู่ที่ด้านหลังด้านใน หมุดแกนกราวด์ที่มีความแม่นยำ (ความทนทานต่อ h7) สำหรับจุดศูนย์กลางของรูหมุน และการวิเคราะห์ DFM เพื่อให้แน่ใจว่ามีระยะห่างที่เหมาะสม (0.15–0.3 มม.) ด้วยทั้งตัวถังขยะและปุ่มหมุนของฝาปิด

ตั้งแต่วงแหวนกลางแบบกดเพื่อเปิดพร้อมเบาะนั่งแบบสปริง ปลอกเชื่อมต่อฝาสวิงพร้อมรูเดือย ไปจนถึงวงแหวนตัวแยกตกแต่ง (ไม่มีกลไก) เรามีการตรวจสอบ DFM ฉบับสมบูรณ์ก่อนการตัดเหล็ก

ข้อกำหนดแม่พิมพ์ถังเก็บฝุ่นพลาสติก:

ทำให้โครงการแม่พิมพ์ถังขยะพลาสติกครั้งต่อไปของคุณสดใสขึ้น!

จุดเด่นทางวิศวกรรมแม่พิมพ์ที่สำคัญสำหรับแม่พิมพ์เฟรมกลาง

หมุดแกนรูเดือยที่แม่นยำ (Φ3–5 มม.)— กราวด์พินหลัก H13 หรือ SKD61 ถึงความทนทานต่อ h7 ปักหมุดหรือหดให้พอดีกับแกน ตรวจสอบความร่วมศูนย์กับเส้นศูนย์กลางข้อมูล (±0.05 มม.) — สำคัญมากสำหรับการแกว่งฝา/สปริงที่ราบรื่น

สปริง / เรขาคณิตช่องทอร์ชั่นบาร์— ความหนาของผนังสม่ำเสมอ (2.0–2.5 มม.) ในร่องสปริง bubbler ระบายความร้อนในท้องถิ่นใกล้ปลายช่องหนาเพื่อหลีกเลี่ยงการจม ตรวจสอบช่องร่าง ≥2° ใน DFM

คลิปหนีบแบบ Snap-fit ​​Undercut— Mini Angled Lifter หรือ Simple Slide — คลิปอันเดอร์คัทขนาดเล็กติดกับขอบถังขยะ จัดการผ่านตัวยกมุมขนาดเล็ก 1–2 ตัวหรือตัวเลื่อนตื้น การรบกวนที่จำลองในแอสเซมบลี 3 มิติ

โพรงขัดเงาสูง / ซาติน— ไม่มีพื้นผิวหวาย — มาตรฐาน SPI B1 (ซาติน) SPI A2 เป็นอุปกรณ์เสริมสำหรับเวอร์ชัน PS รูปลักษณ์ที่ชัดเจนระดับพรีเมี่ยม ไม่ใช้การแกะสลักด้วย VDI/หวาย เว้นแต่จะระบุไว้เป็นวงแหวนรอบนอกสำหรับตกแต่ง

ประตูเรือดำน้ำที่ซ่อนอยู่บนหน้าแปลนด้านใน / ด้านหลัง- ร่องรอยประตูที่มองไม่เห็นจากใบหน้าที่มองเห็นภายนอก นักวิ่งเย็นสาขา Y ถ้า 1+1 L+R; เคล็ดลับร้อนหายาก (ส่วนเล็ก ๆ โดยทั่วไปไม่คุ้มกับต้นทุน)

ระบบระบายความร้อนขนาดกะทัดรัด— แผ่นกั้นตรงกลาง + เม็ดมีด BeCu — แผ่นกั้นขนาด Ø6–8 มม. ผ่านแกน; เม็ดมีด BeCu (เบริลเลียมทองแดง) ที่รัศมีฐานช่องสปริง วงจรน้ำแยกเดี่ยวเพียงพอสำหรับรอบ 8–14

ระยะห่างจากการประกอบ DFM (ตัวเครื่อง ↔ กรอบ ↔ ฝาปิด)— เราตรวจสอบระยะห่างที่แนะนำ 0.15–0.3 มม. ต่อการวางซ้อนโดยใช้ภาพวาดตัวถังและฝาปิดของคุณ เพื่อป้องกันที่นั่งแน่นหรือการโยกเยก

กระบวนการผลิตและการตรวจสอบแม่พิมพ์ของเรา

การเริ่มโครงการและการทบทวน DFM— วิเคราะห์ความหนาของผนังช่องสปริง รูเดือย Ø และการฉายภาพพิน คลิปร่างอันเดอร์คัต ตำแหน่งประตู และเค้าโครงอีเจ็คเตอร์ ตรวจสอบระยะห่างในการประกอบ (0.15–0.3 มม.) ด้วยภาพวาดตัวถังและฝาของคุณ

การอนุมัติการออกแบบแม่พิมพ์ (3D)— การประกอบแบบเต็มพร้อมรูปแบบแผ่นกั้นระบายความร้อน การกำหนดแกนหลักที่แม่นยำ (h7) ตัวยกขนาดเล็ก/ตัวเลื่อนสำหรับคลิปหนีบ (ถ้ามี) รูปแบบการระบายอากาศ (ช่องระบายอากาศแบบแยกส่วน 0.01–0.015 มม.)

เครื่องจักรกลที่มีความแม่นยำ— โพรงหยาบ/ขัดเงา CNC ความเร็วสูง, การเจาะรูลึกสำหรับแผ่นกั้นความเย็น, หมุดแกนกราวด์ H13 (ตรวจสอบความเข้มข้นแล้ว), ขัดเงาโพรง/แกน SPI B1/B2

Aแอสเซมบลี & ทดลองใช้ T1— ทำงานบนเครื่องฉีดภายในบริษัท ตรวจสอบรูเดือย Ø ด้วยพินเกจ ช่องสปริงที่พอดีกับสปริง/ลวดจำลอง การทดสอบการประกอบด้วยตัวอย่างตัวเรือนและฝา จัดหาวิดีโอทดลอง + ชิ้นส่วนตัวอย่าง

การแก้ไขและการอนุมัติขั้นสุดท้าย- ปรับแต่งหากจำเป็น จัดส่งในกล่องปลอดรมควันพร้อมคู่มือแม่พิมพ์และรายการอะไหล่ (หมุดหลัก หมุดดีดตัว บุชชิ่งป่วง)

การสนับสนุนหลังการขาย— รับประกันแม่พิมพ์ 1 ปี, ฟรีหมุดแกนอะไหล่/หมุดกระทุ้งสำหรับความเสียหายที่ไม่ได้เกิดจากฝีมือมนุษย์, คำแนะนำทางเทคนิคจากระยะไกล

เหตุใดจึงเลือก ZHONGYUE MOLD สำหรับแม่พิมพ์ในครัวเรือนของคุณ

ประสบการณ์แม่พิมพ์สินค้าโภคภัณฑ์ในครัวเรือนที่หลากหลาย— ถังขยะตั้งโต๊ะ (ตัว + ฝา + ชุดโครงกลาง), ตะกร้าหวาย, เก้าอี้, ลังบิวท์อินในบ้าน

การตรวจสอบ DFM ภายในองค์กรพร้อมการตรวจสอบการประกอบซ้อน— ตรวจสอบความทนทานของรูเดือยและระยะห่างระหว่างฝา↔เฟรม↔ก่อนตัดเหล็ก

ความเชี่ยวชาญของ Core-Pin และ Spring-Groove ที่มีความแม่นยำ— หมุดกราวด์ H13 ผนังสม่ำเสมอในช่องการทำงาน การออกแบบตัวยกขนาดเล็กสำหรับการตัดส่วนล่างของคลิป

QC ที่เข้มงวดและความก้าวหน้าที่โปร่งใส— ภาพถ่ายการตัดเฉือนรายสัปดาห์ การอนุมัติตัวอย่าง T1 (การทดสอบการประกอบประกอบ) ก่อนจัดส่ง

ประสบการณ์การส่งออก— แม่พิมพ์ที่จัดส่งไปยังยุโรป อเมริกาเหนือ อเมริกาใต้ เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง

รับประกันแม่พิมพ์ 1 ปี + หมุดหลักสำรอง / หมุดกระทุ้ง

คำถามที่พบบ่อย — แม่พิมพ์เฟรมกลาง / วงแหวนระดับกลาง

ถาม: "กรอบกลาง" เทียบกับฝาหรือตัวเครื่องคืออะไรกันแน่

ตอบ: โครงตรงกลาง (วงแหวนตรงกลาง / วงแหวนดัน) อยู่ระหว่างตัวถังขยะและฝาปิด มีช่องสปริง/ทอร์ชั่นบาร์ รูแกนหมุนสำหรับฝาปิด และคลิปแบบ snap-fit ​​เพื่อล็อคเข้ากับขอบตัวถังถังขยะ ฝาแกว่งหรือกดบนเฟรมนี้ — ตัวเฟรมเองไม่ได้แทนที่ฝา

ถาม: คุณต้องการแบบร่างถังและฝาเพื่อเสนอราคาแม่พิมพ์กรอบกลางหรือไม่?

ตอบ: ขอแนะนำเป็นอย่างยิ่ง — เราจำเป็นต้องตรวจสอบระยะห่างในการประกอบ (ความลึกของจุดยึดหัวหมุน คลิปยึดเข้ากับขอบตัวถัง Ø ส่วนโค้งของฝาสวิงเทียบกับการเปิดเฟรม) และตรวจสอบตำแหน่งของรูหมุน หากคุณมีเฉพาะแบบวาดเฟรม เรายังคงสามารถเสนอราคาได้ แต่ไม่สามารถตรวจสอบความพอดีของการประกอบล่วงหน้าได้

ถาม: ช่องเดี่ยวหรือ 1+1 L+R

A: เฟรมกลางส่วนใหญ่เป็น 1×1 ช่องเดี่ยว หากเฟรมมีความสมมาตร L/R อย่างสมบูรณ์แบบ (ชิ้นส่วนเหมือนกันที่ใช้กับทั้งสองด้านของยูนิตถังขยะคู่ — ซึ่งหายากสำหรับถังขยะเดี่ยว) เราก็สามารถทำได้ 1+1 แหวนตกแต่งธรรมดาบางครั้งก็มี 2 ช่อง เราจะแนะนำตามรูปทรงของชิ้นส่วนของคุณ

ถาม: พื้นผิวแบบใด - พื้นผิวหวายใด ๆ ?

ตอบ: ไม่ — เฟรมกลางเป็นมาตรฐาน SPI B1 (ซาติน) และ SPI A2 เป็นตัวเลือกสำหรับวงแหวนตกแต่ง PS แบบใส พื้นผิวหวาย/VDI จะไม่ถูกนำมาใช้ เว้นแต่คุณจะขอแบบวงแหวนรอบนอกสำหรับตกแต่งโดยเฉพาะ

ถาม: คุณต้องการใบเสนอราคาอะไร?

ตอบ: การเขียนแบบ 2 มิติ (PDF/DWG) + โมเดล 3 มิติ (STP/IGS/X_T) ของเฟรมตรงกลาง และโดยเฉพาะอย่างยิ่ง ตัวถังขยะและฝาปิดเป็นแบบ 3 มิติ (หรืออย่างน้อยขนาดที่เข้าคู่กัน: OD ด้านบนของตัวถัง ตำแหน่งแกนหมุนฝา) ระบุวัสดุ (เกรด PP MFR / ABS)

ขอใบเสนอราคาสำหรับแม่พิมพ์กรอบกลางถังเก็บฝุ่นพลาสติกบนโต๊ะของคุณ

ส่งภาพวาด 2 มิติของเฟรมกลาง + โมเดล 3 มิติ (และไฟล์หรือไฟล์ขนาดตัวถัง/ฝาปิดที่เหมาะสมที่สุด) และข้อกำหนดของโครงการ ZHONGYUE MOULD จะจัดให้มีการตรวจสอบ DFM ฟรีพร้อมการตรวจสอบการประกอบชิ้นส่วน + ใบเสนอราคาอย่างเป็นทางการภายใน 24–48 ชั่วโมงทำการ

ติดต่อเราตอนนี้เพื่อเริ่มโครงการแม่พิมพ์ฉีดแหวนกลาง / เฟรมแรงดันถังขยะขนาดเล็กสำหรับเดสก์ท็อปของคุณ!
