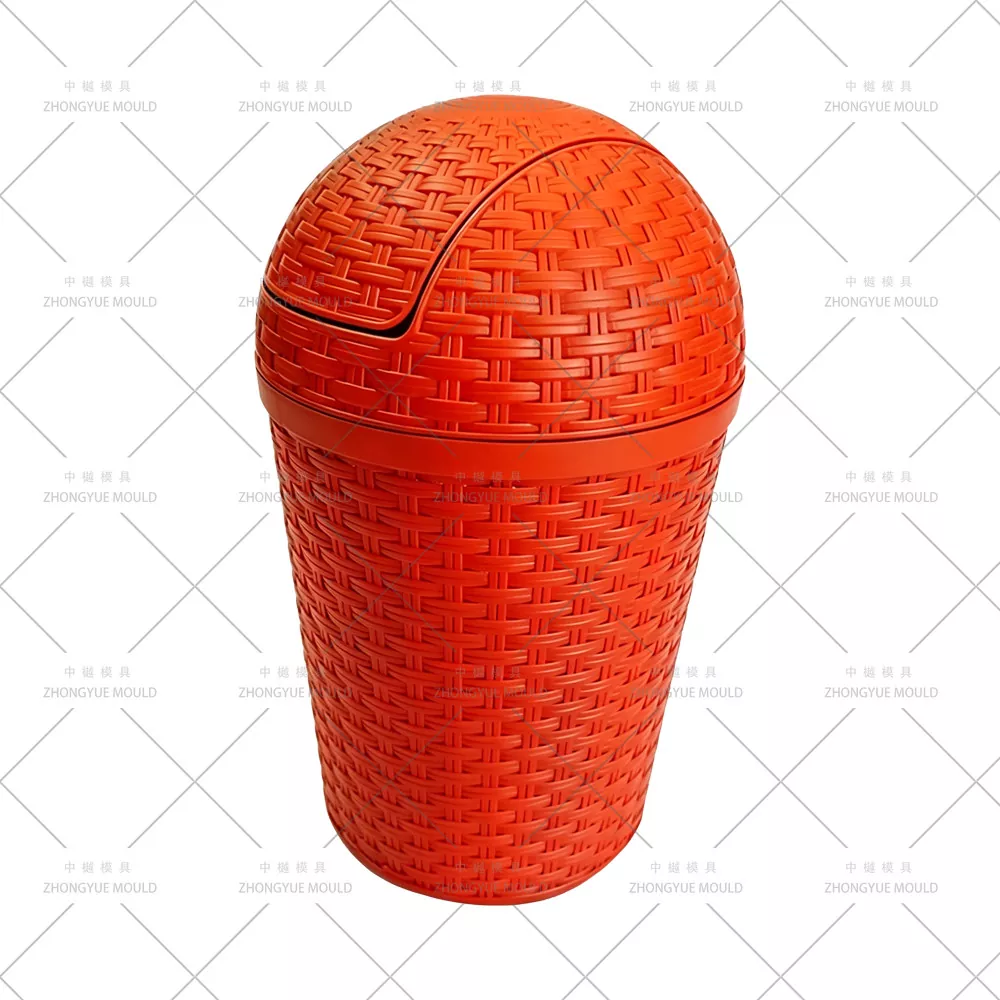

แม่พิมพ์ถังเก็บฝุ่นหวายกลม 10 ลิตร

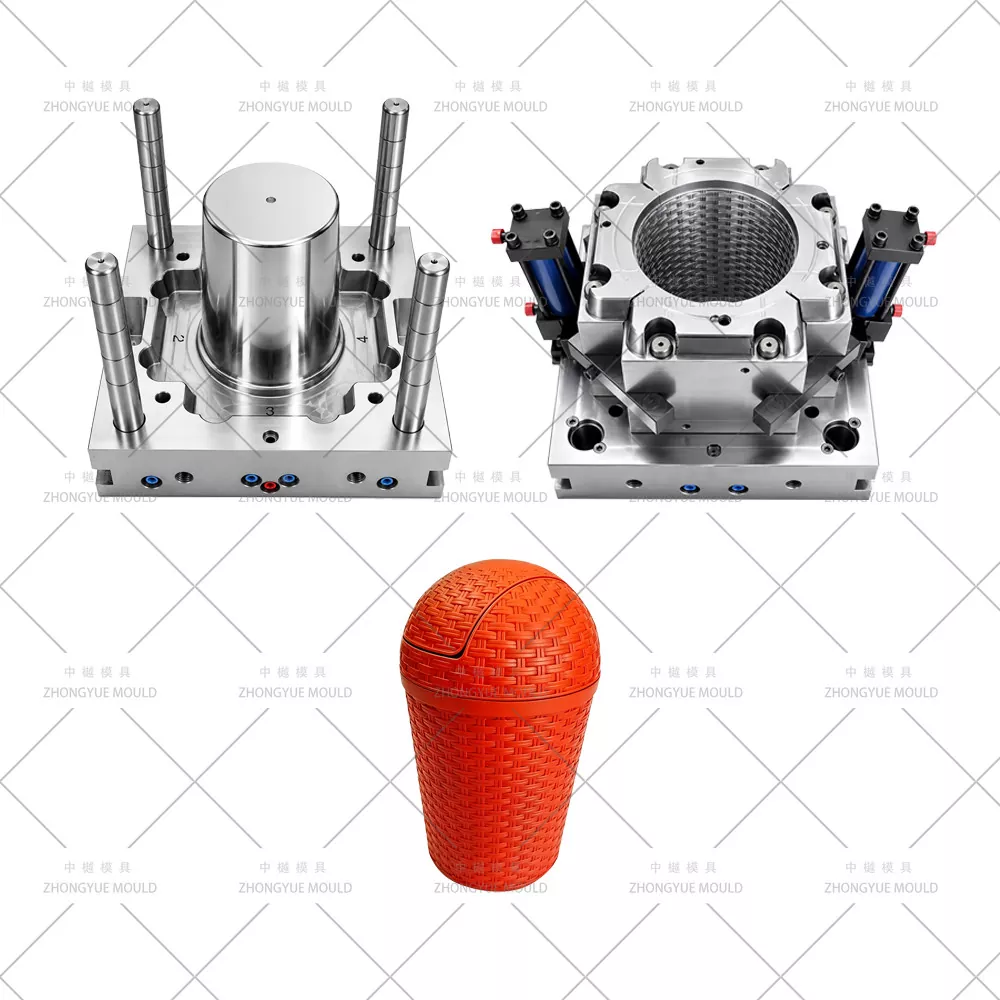

แม่พิมพ์ถังขยะหวายกลม 10 ลิตร - ผู้ผลิตแม่พิมพ์ฉีดถังขยะทรงกลมแบบทอ / ลวดลายหวายแบบกำหนดเอง

ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดมืออาชีพของจีนที่จัดหาแม่พิมพ์ถังขยะหวายทรงกลมขนาด 10 ลิตร / แม่พิมพ์ฉีดถังขยะทรงกลมทอลายวงกลม ให้กับผู้ค้าส่งผลิตภัณฑ์เครื่องใช้ในครัวเรือน ซูเปอร์มาร์เก็ต และแบรนด์ส่วนตัวทั่วโลก ถังมีลักษณะเป็นหวายทรงกลมมักจะต้องใช้การออกแบบสองครึ่ง (ช่องแยก) ซึ่งต่างจากถังขยะสี่เหลี่ยม โดยมีรางเลื่อนมุมเล็กๆ 4-8 ช่อง หรือใช้กลไกวงแหวนแยกเพื่อสร้างการทอแบบต่อเนื่อง/การผ่อนผันของอ้อยรอบๆ ตัวทรงกระบอก และช่วยให้สามารถถอดชิ้นส่วนออกได้อย่างสะอาดโดยไม่ทำให้พื้นผิวฉีกขาด ถังขยะถูกขึ้นรูปด้วย PP (MFR 8–15 กรัม/10 นาที เลือกแบบกันแสง UV ได้) พร้อมด้วยลายหวาย EDM-relief + สลักด้วยกรด VDI 30–42 ที่โพรงด้านนอกและแกนเรียบขัดเงา แม่พิมพ์ถังกลมของเรามีประตูพินจุดกึ่งกลางด้านล่าง (แม่พิมพ์สามแผ่น) หรือประตูใต้น้ำที่ขอบด้านบนด้านใน ช่องระบายความร้อนรูปวงแหวนศูนย์กลาง + ตัวแทรก BeCu ส่วนกลางสำหรับอุณหภูมิที่สม่ำเสมอ และจังหวะการเปิดแม่พิมพ์ที่เพียงพอ (≥2.5× ความสูงของผลิตภัณฑ์) เพื่อดึงตัวถังทรงกลมที่ดึงลึกออกจากแกนได้อย่างปลอดภัย

ตั้งแต่ตัวถังขยะหวายทรงกลมขนาด 10 ลิตร (มี/ไม่มีที่เหยียบแบบเหยียบ) ฝาปิดแบบ snap หรือบานพับที่เข้ากัน ไปจนถึงถังแบบเรียบด้านในแบบถอดได้ เรามีการตรวจสอบ DFM ฉบับเต็มก่อนการตัดเหล็ก

ข้อกำหนดแม่พิมพ์ถังเก็บฝุ่นพลาสติก:

ทำให้โครงการแม่พิมพ์ถังขยะพลาสติกครั้งต่อไปของคุณสดใสขึ้น!

จุดเด่นทางวิศวกรรมแม่พิมพ์ที่สำคัญสำหรับแม่พิมพ์ถังขยะหวายทรงกลม

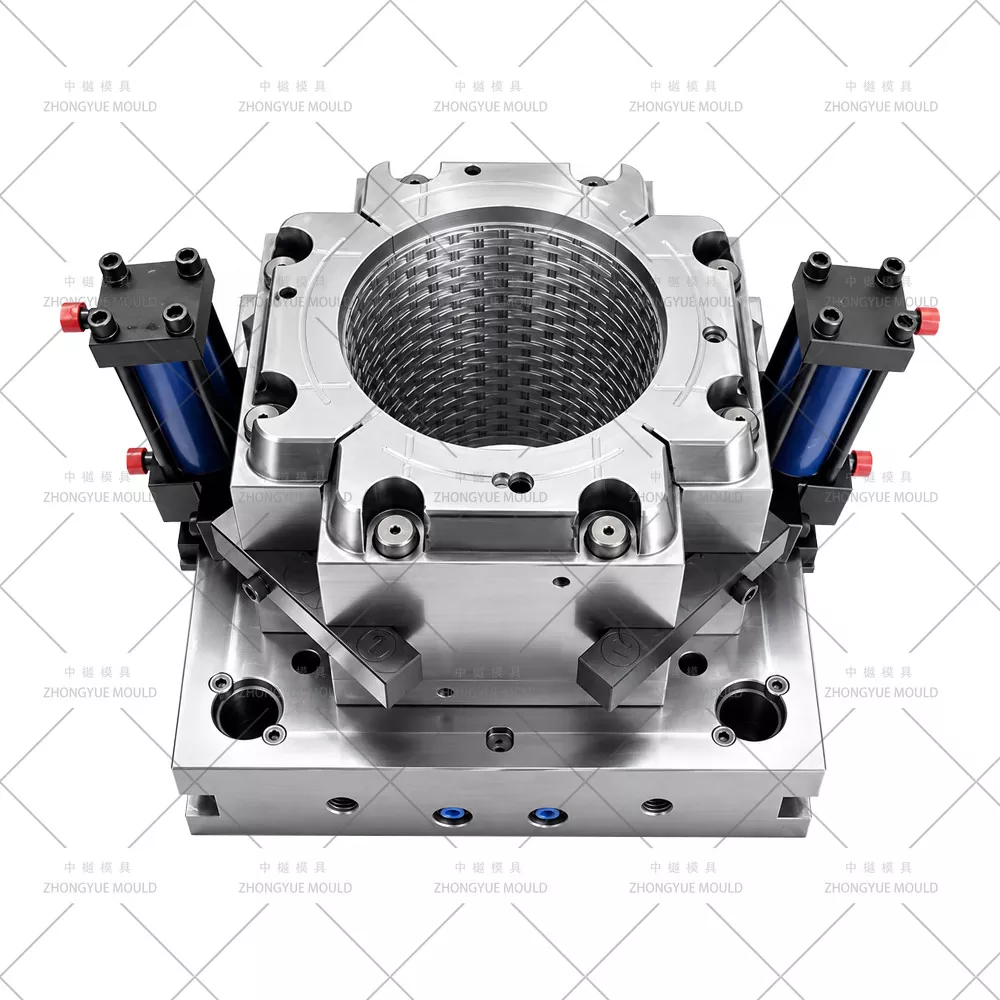

ช่องแยก (H สองครึ่ง = การพรากจากกันในแนวนอน) + อุปกรณ์ต่อพ่วงสไลด์ / แหวนแยกสำหรับการบรรเทาหวาย— ลวดลายทอทรงกลม พันได้ 360°; ช่องแยกซ้าย/ขวา (หรือ 3 แผ่นพร้อมช่องแยกแบบลอย) โดยมีสไลด์มุมไมโคร 4-8 ช่องหรือวงแหวนแยกที่ยุบตัวเพื่อสร้างการทับซ้อนของท่อนล่าง ตัวสไลด์ผ่านกระบวนการไนไตรด์ (H13/SKD61) เพื่อต้านทานการสึกหรอจากการยึดเกาะที่มีพื้นผิว

ประตู Pin-Point ตรงกลางด้านล่าง (แม่พิมพ์สามแผ่น) หรือประตูย่อยที่ซ่อนอยู่บนหน้าแปลนด้านบนด้านใน— จุดพินตรงกลางให้การเติมที่สมดุลในแนวรัศมี และรอยเชื่อมบนตัวทรงกลมน้อยที่สุด ร่องรอยถูกตัดสะอาดเมื่อทำการขัด ทางเลือกอื่น: ประตูใต้น้ำที่ขอบด้านบนด้านในจะซ่อนเครื่องหมายประตูจากด้านนอกที่เป็นหวาย

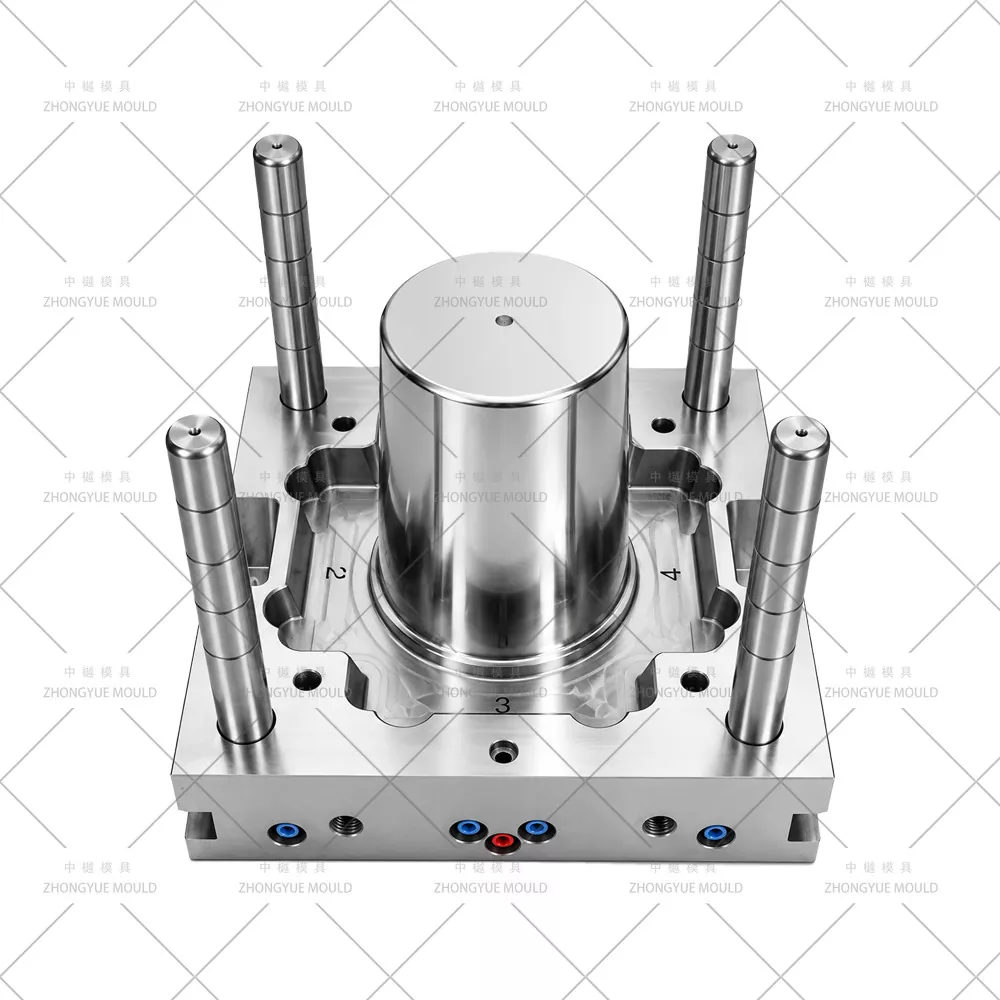

การระบายความร้อนแบบวงแหวนแบบศูนย์กลาง + เม็ดมีด BeCu ส่วนกลาง— Ø10–12 มม. ท่อน้ำรูปวงแหวนในครึ่งโพรง + แผ่นกั้นรูลึกผ่านแกน + แกนแทรก BeCu (ทองแดงเบริลเลียม) ที่รัศมีด้านล่างเพื่อการสกัดความร้อนที่เร็วที่สุด ΔT ≤ 3–4 ℃ ทางเข้า-ออก; โดยทั่วไปรอบ 15–22 วินาที

จังหวะการเปิดที่เพียงพอและการออกแบบป้องกันสุญญากาศ— จังหวะการดีดออก ≥ ความสูงของผลิตภัณฑ์ + 30–50 มม. แกนระบายอากาศด้วยร่องระบายอากาศ 0.01–0.02 มม. เพื่อป้องกันการล็อคสูญญากาศเมื่อลอกตัวเครื่องทรงกลมลึกออกจากแกน ตัวเลือกการดีดตัวออกล่วงหน้าพร้อมระบบช่วยทางอากาศ

การชดเชยการหดตัวสำหรับเรขาคณิต PP แบบกลม— PP ไอโซโทรปิกหดตัว ~1.2–1.8%; เส้นผ่านศูนย์กลางของช่องขยายตามสัดส่วน ผ่านการตรวจสอบการไหลของเชื้อราเพื่อควบคุมการตกไข่ (≤0.3–0.5 มม. บน Ø220–260 มม.)

การประมวลผลช่องหวาย / พื้นผิวทอ— EDM จมนูนด้านนอก + VDI 30–42 / การกัดกรดรูปแบบอ้อย MT ของ Mold-Tech; มุมร่างเพิ่มขึ้นเป็น ≥2–2.5° (ฐาน 1.5° + 0.5–1° สำหรับความลึกของพื้นผิว) เพื่อป้องกันไม่ให้ติดในช่องแยกที่มีพื้นผิว

จำนวนช่องมาตรฐาน— ตัวถังทรงกลมหลัก 10 ลิตร: ช่องเดียว (1×1) — ช่องแยก + ตัวเลื่อนทำให้การใช้งานหลายช่องทำไม่ได้ ฝาปิด / ถังด้านใน: 2 ช่องหรือ 4 ช่องเพื่ออัตราส่วนการผลิตที่สมดุล

กระบวนการผลิตและการตรวจสอบแม่พิมพ์ของเรา

การเริ่มโครงการและการทบทวน DFM— วิเคราะห์ความหนาของผนัง (ทั่วไป 2.0–2.8 มม.) แบบร่างพื้นผิวหวาย (ผลรวม ≥2–2.5° บนช่องแยกที่มีพื้นผิว) มุมของตัวเลื่อน/การตรวจสอบสัญญาณรบกวน ตำแหน่งเกต (จุดพินตรงกลางด้านล่างเทียบกับประตูย่อยขอบ) และจังหวะการเปิดที่ต้องการ (≥2.5×H) แนะนำให้ปรับปรุงเพื่อหลีกเลี่ยงการตกไข่/การบิดเบี้ยว

การอนุมัติการออกแบบแม่พิมพ์ (3D)— การประกอบแบบเต็มพร้อมคำจำกัดความแบบแยกช่อง การเคลื่อนที่ของแถบเลื่อนขนาดเล็ก/วงแหวนแยก 4-8 รูปแบบ รูปแบบการระบายความร้อนแบบรวมศูนย์ ตัววิ่งจุดพินด้านล่างและการออกแบบ degating ร่องระบายอากาศบนแกน

เครื่องจักรกลที่มีความแม่นยำ— การแบ่งครึ่งโพรงหยาบ/ขัดผิวด้วย CNC ความเร็วสูง, การเจาะรูลึกเพื่อการทำความเย็นแบบวงแหวนและแผ่นกั้นกลาง, Sodick/Charmilles EDM สำหรับการทอลายหวาย, การกัดกรด/การใช้พื้นผิว, การทำไนไตรด์สไลด์ H13 และการประกอบด้วยมือ

การประกอบและการทดลองใช้ T1— ทำงานบนเครื่องฉีดภายในบริษัท ตรวจสอบการตกไข่ การปล่อยลายหวาย ร่องรอยของประตู วงจรการทำความเย็น จัดหาวิดีโอทดลอง + ชิ้นส่วนตัวอย่าง + การตรวจสอบขนาด

การแก้ไขและการอนุมัติขั้นสุดท้าย— ปรับแต่งระยะเวลา / ช่องระบายอากาศของแถบเลื่อนอย่างละเอียดหากจำเป็น จัดส่งในกล่องปลอดรมควันพร้อมคู่มือแม่พิมพ์และรายการอะไหล่ (สปริงตัวเลื่อน หมุดดีดตัว เครื่องดึงสปรู)

การสนับสนุนหลังการขาย— รับประกันแม่พิมพ์ 1 ปี, อะไหล่ฟรีสำหรับความเสียหายที่ไม่ได้เกิดจากฝีมือมนุษย์, คำแนะนำทางเทคนิคจากระยะไกล

เหตุใดจึงเลือก ZHONGYUE MOLD สำหรับแม่พิมพ์ในครัวเรือนของคุณ

ประสบการณ์แม่พิมพ์ในครัวเรือนที่หลากหลาย— ตะกร้าหวายทรงกลม/สี่เหลี่ยม ลัง เก้าอี้ กล่องเก็บของ และแม่พิมพ์ถังขยะที่สร้างขึ้นในบ้าน

รีวิว DFM ภายในองค์กร— ปรับมุมตัวเลื่อนแบบแยกช่อง ประตู และการระบายความร้อนแบบรวมศูนย์ให้เหมาะสมก่อนการตัดเหล็ก แนะนำรูปแบบหลายช่องสำหรับฝา/ไลเนอร์

หวาย / พื้นผิวทอ + ความเชี่ยวชาญแบบแยกช่อง— EDM บรรเทา + รูปแบบอ้อย VDI / MT; แบบร่างที่คำนวณอย่างถูกต้องบนพื้นผิวแยกเพื่อป้องกันไม่ให้ติด

QC ที่เข้มงวดและความก้าวหน้าที่โปร่งใส— ภาพถ่ายการตัดเฉือนรายสัปดาห์ การอนุมัติตัวอย่าง T1 ก่อนจัดส่ง

ประสบการณ์การส่งออก— แม่พิมพ์ที่จัดส่งไปยังยุโรป อเมริกาเหนือ อเมริกาใต้ เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง

รับประกันแม่พิมพ์ 1 ปี + อะไหล่สำรอง (สปริงเลื่อน หมุด ซีล)

คำถามที่พบบ่อย — เฉพาะแม่พิมพ์ถังหวายทรงกลม

ถาม: เหตุใดแม่พิมพ์ถังขยะหวายทรงกลมจึงต้องมีช่องแยกและสไลด์ ไม่เหมือนถังทรงกลมธรรมดา

ตอบ: ไม้เท้า/ลายถักจำลองจะสร้างส่วนนูนนูนตามเส้นรอบวง แม่พิมพ์เปิด-ปิดสองแผ่นธรรมดาจะล็อคชิ้นส่วนบนแกน เราออกแบบช่องแยกสองครึ่งด้วยสไลด์มุมเล็ก 4-8 อันหรือวงแหวนแยกที่ยุบตัวเพื่อดึงส่วนนูนทอออกก่อนที่ครึ่งหลักจะเปิดออก ช่วยให้สามารถถอดชิ้นส่วนออกได้อย่างสะอาดโดยไม่ทำให้พื้นผิวฉีกขาด

ถาม: ประตูใดที่คุณแนะนำ - จุดพินตรงกลางด้านล่างหรือประตูใต้น้ำขอบ

ตอบ: เพื่อความสมมาตรในการเติมที่ดีที่สุดบนตัวเครื่องทรงกลมและมีรอยเชื่อมน้อยที่สุด เราชอบแม่พิมพ์สามแผ่นที่มีประตูจุดพินตรงกลางด้านล่าง (การละลายอัตโนมัติ) หากโรงพิมพ์ของลูกค้าขาดความสามารถสามแผ่น เราจะออกแบบประตูใต้น้ำที่หน้าแปลนด้านบนด้านใน โดยซ่อนจากด้านนอกที่เป็นหวาย

ถาม: คุณจะควบคุมการตกไข่ (นอกรอบ) บนถัง PP แบบกลมได้อย่างไร

ตอบ: โดยการชดเชยการหดตัวของ PP อย่างเหมาะสม (~1.2–1.8%) บนเส้นผ่านศูนย์กลาง การออกแบบการระบายความร้อนที่สมดุล (concentric annular channel + BeCu) รับประกันแรงแคลมป์ที่สม่ำเสมอ และตรวจสอบด้วย Moldflow กำหนดเป้าหมายวงรี ≤0.3–0.5 มม. บนถังขนาด Ø220–260 มม.

ถาม: คุณต้องการใบเสนอราคาอะไร?

ตอบ: ภาพวาด 2 มิติ (PDF/DWG) + โมเดล 3 มิติ (STP/IGS/X_T) หรือรูปถ่ายผลิตภัณฑ์ที่ชัดเจนพร้อมคำอธิบายประกอบขนาด (Ø บน/ล่าง ความสูง ความหนาของผนัง น้ำหนัก) ปริมาตรต่อปี หมายเลขช่องที่ต้องการสำหรับฝา/ไลเนอร์ (2×1 ฯลฯ) และตัวอย่างพื้นผิว/ภาพถ่าย หากมี บอกเราด้วยว่าพื้นที่ผูกแถบเครื่องฉีดของคุณ & ระยะชักเปิดสูงสุด

ขอใบเสนอราคาสำหรับแม่พิมพ์ถังขยะหวายทรงกลมขนาด 10 ลิตรของคุณ

ส่งภาพวาด 2 มิติ + โมเดล 3 มิติของถังขยะทรงกลมขนาด 10 ลิตร (หรือภาพถ่ายตัวอย่างพร้อมขนาด) และข้อกำหนดของโครงการ ZHONGYUE MOLD จะจัดเตรียมการตรวจสอบ DFM ฟรี + ใบเสนอราคาอย่างเป็นทางการภายใน 24–48 ชั่วโมงทำการ

ติดต่อเราตอนนี้เพื่อเริ่มโครงการแม่พิมพ์ฉีดหวายทอแบบวงกลม / ถังขยะทรงกลม!
