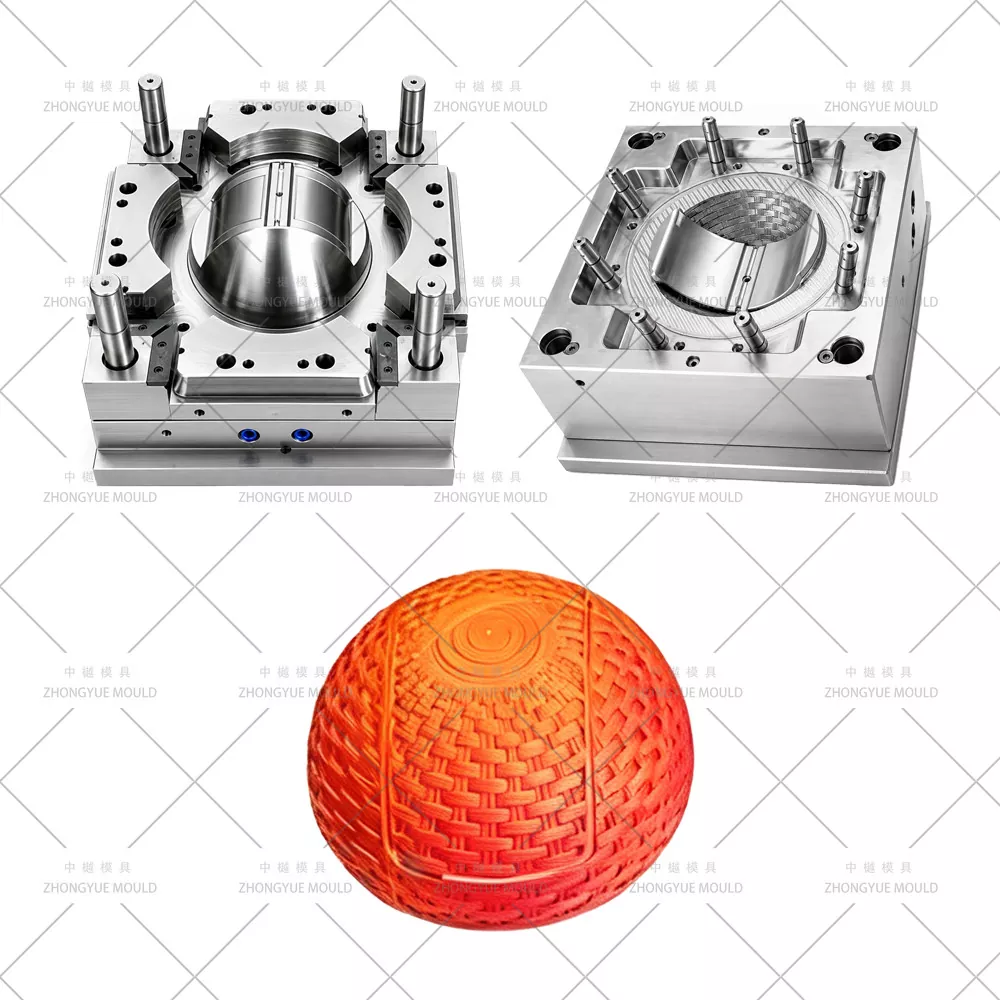

แม่พิมพ์ฝาถังเก็บฝุ่นหวายกลม 5 ลิตร

แม่พิมพ์ฝาถังขยะหวายทรงกลม 5 ลิตร - รูปแบบการทอแบบกำหนดเอง / รูปแบบอ้อย ผู้ผลิตแม่พิมพ์ฉีดฝาถังขยะทรงกลม

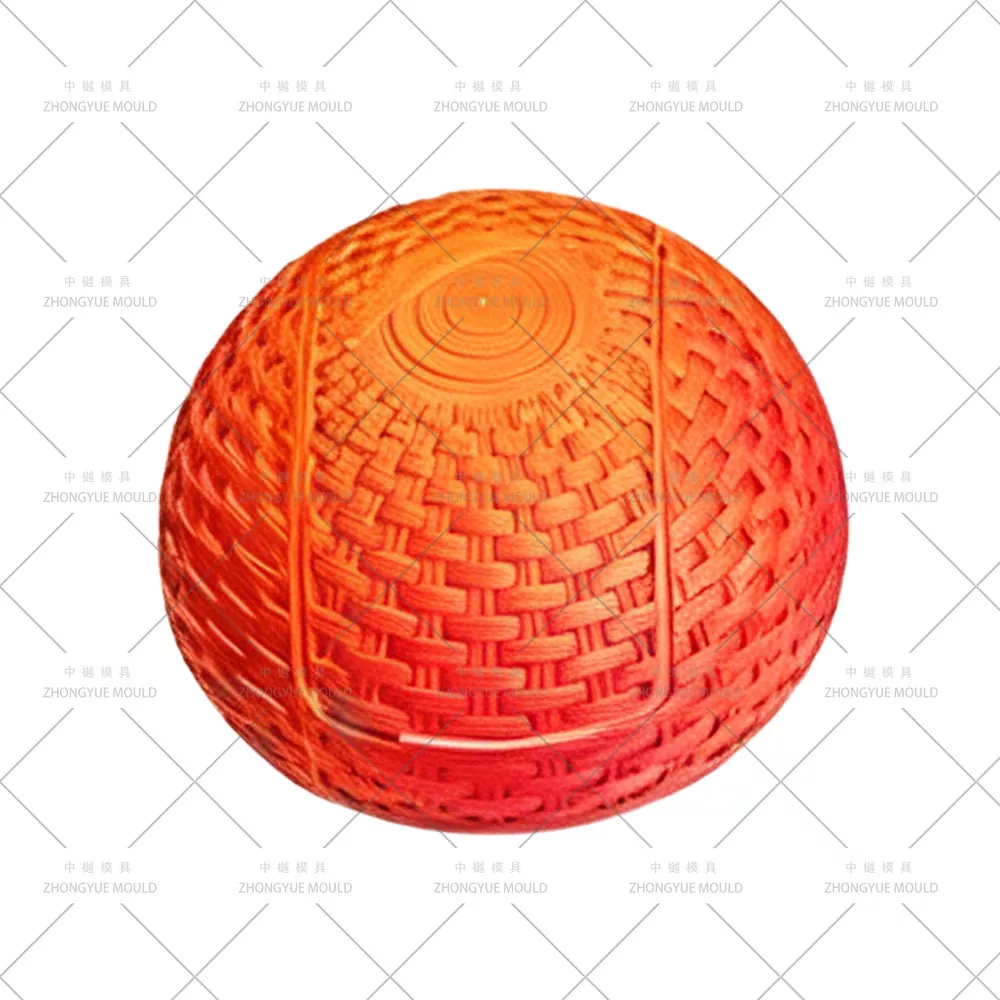

ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดมืออาชีพของจีนที่จัดหาแม่พิมพ์ฉีดฝาถังขยะหวายกลมขนาด 5 ลิตร / แม่พิมพ์ฉีดฝาถังขยะทรงกลมแบบทอพลาสติก (แม่พิมพ์ฝาถังขยะแบบอ้อย) ให้กับผู้ค้าส่งผลิตภัณฑ์เครื่องใช้ในครัวเรือนทั่วโลก ซูเปอร์มาร์เก็ตและแบรนด์ส่วนตัว ฝาปิดทรงหวายทรงกลมขนาด 5 ลิตรเป็นฝาปิดที่เข้ากันกับตัวถังขยะทรงหวายทรงกลมขนาด 5 ลิตรของเรา ซึ่งโดยทั่วไปจะขึ้นรูปด้วย PP (MFR 8–15 มีความแข็งแรงรับแรงดัดงอที่ดีสำหรับการติดแน่น) พร้อมด้วยพื้นผิวหวาย/สานจำลอง (หวาย) บนพื้นผิว A ด้านนอก (ลายหนัง VDI 30–42 หรือพื้นผิว EDM ทอแบบกำหนดเอง) และพื้นผิวด้านในเรียบเพื่อติดกับขอบถังขยะ แม่พิมพ์ฝาของเรามีลวดลายหวาย EDM + ลายหวายสลักกรดบนช่องด้านนอก ตัวยกมุมขนาดเล็กหรือตัวเลื่อนตื้นสำหรับคลิปหนีบด้านล่างแบบ snap-fit ​​ประตูใต้น้ำที่ซ่อนอยู่บนหน้าแปลนด้านใน (ไม่มีร่องรอยบนหน้าหวาย) และการตรวจสอบ DFM ของระยะห่างจากฝาถึงถัง (0.2–0.4 มม.) และการกด/เปิดตามหลักสรีระศาสตร์ที่สะดวกสบาย

ตั้งแต่ฝาหวายแบบติดแน่น (แบบกดเข้า/ดึงออก) ฝาครอบด้านบนแบบฝาสวิงพร้อมช่องเดือย (สำหรับยูนิตดีลักซ์ 5 ลิตร) ไปจนถึงไลเนอร์ด้านในแบบเรียบๆ ที่เข้ากัน เรามีการตรวจสอบ DFM ฉบับเต็มก่อนการตัดเหล็ก

ข้อกำหนดแม่พิมพ์ถังเก็บฝุ่นพลาสติก:

ทำให้โครงการ Plastic Dust Bin Mold ถัดไปของคุณสดใสขึ้น!

จุดเด่นทางวิศวกรรมแม่พิมพ์ที่สำคัญสำหรับแม่พิมพ์ฝาหวายทรงกลม

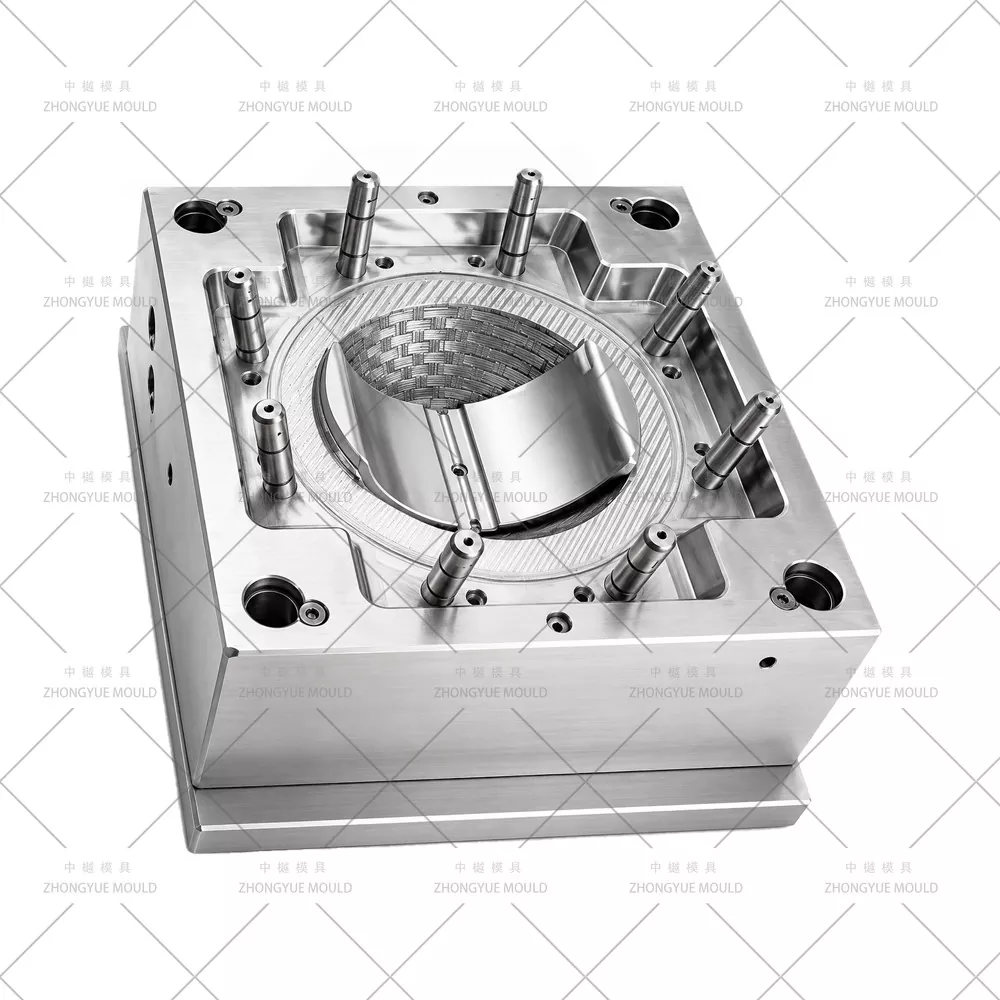

การประมวลผลโพรงพื้นผิวลายหวาย / ลายทอ (ด้านนอกเท่านั้น)— EDM จมนูนด้านนอก + VDI 30–42 / Mold-Tech MT-110xx การกัดกรดด้วยรูปแบบอ้อย มุมร่างเพิ่มขึ้นเป็น ≥2–2.5° (ฐาน 1.5° + 0.5–1° สำหรับความลึกของพื้นผิว) เพื่อป้องกันไม่ให้ติดบนแม่พิมพ์ที่มีพื้นผิว แกนกลาง SPI B1/B2 ซาตินเรียบเพื่อการสวมแบบติดแน่น

Snap-Fit Undercut - ตัวยกมุมขนาดเล็กหรือสไลด์ตื้น— ตัวยกขนาดเล็ก 1 ตัว (หรือตัวเลื่อนที่ทำมุมตื้น) ดึงคลิปอันเดอร์คัตที่ล็อคเข้ากับขอบด้านบนของตัวถังขยะออก ตรวจสอบการรบกวนในชุดประกอบ 3 มิติ สปริงไนโตรเจนเป็นตัวเลือกสำหรับการทำซ้ำ

การชดเชยการหดตัวสำหรับฝา PP (รูปทรง แบบกลม)— การหดตัวของ PP ~1.2–1.8%; เส้นผ่านศูนย์กลางของโพรง / ที่นั่งขอบขยายขึ้นเล็กน้อยต่อการหดตัวที่ตรวจสอบโดย Moldflow ระยะห่างจากฝาปิดถึงถังพอดีควบคุมที่ 0.2–0.4 มม. ต่อการตรวจสอบการซ้อน

ประตูเรือดำน้ำที่ซ่อนอยู่ (แฝง) บนหน้าแปลนด้านใน / หน้าหลัง— ร่องรอยประตูถูกซ่อนไว้อย่างสมบูรณ์จากพื้นผิวด้านนอกที่มีพื้นผิวหวาย มาตรฐานนักวิ่งเย็น (1 × 1 ช่อง); ปลายร้อนไม่ค่อยสมเหตุสมผลบนฝาเล็ก

จำนวนช่องมาตรฐาน— ฝาหวายทรงกลมขนาด 5 ลิตร: ช่องเดี่ยว (1×1) มาตรฐานเพื่อให้เข้ากับแม่พิมพ์ตัวถังขนาด 1×1 และรับประกันความเย็น/พอดีที่ดีที่สุด หากลูกค้าดำเนินการในปริมาณมากและตัวถังขยะก็เป็น 1×1 เช่นกัน เราสามารถพูดถึงฝาแบบ 2 ช่องได้ แต่ 1×1 เป็นคำแนะนำเริ่มต้น

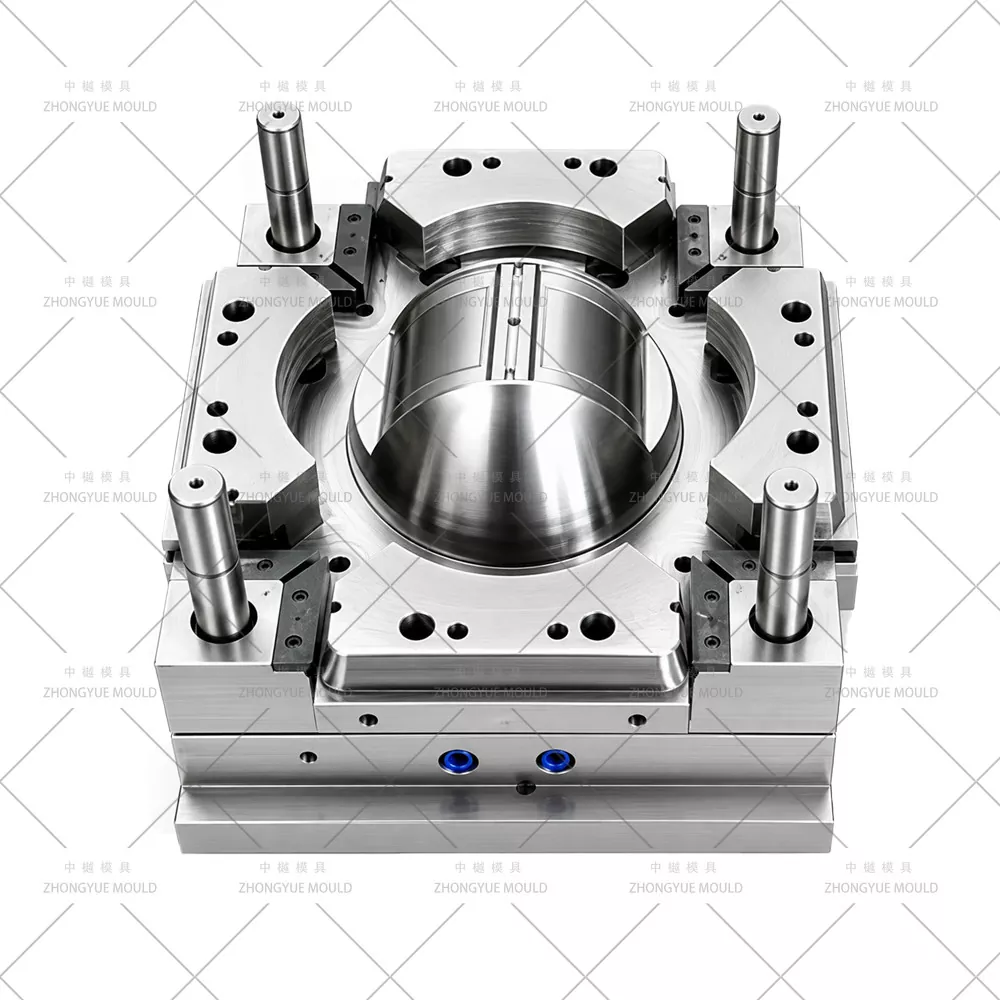

ดีดออกง่ายและป้องกันการติดบนพื้นผิวด้านนอกที่มีพื้นผิว— แกนขัดเงา มีกระแสลมเพียงพอ (≥2–2.5° บนพื้นผิวที่มีพื้นผิว) หมุดกระทุ้งที่แกนกลางหรือขอบ โดยปกติแล้วไม่จำเป็นต้องมีเครื่องช่วยทางอากาศสำหรับการดึงแบบตื้น (~ 30–60 มม.)

กระบวนการผลิตและการตรวจสอบแม่พิมพ์ของเรา

การเริ่มโครงการและการทบทวน DFM— วิเคราะห์ความหนาของผนัง (ทั่วไป 1.8–2.5 มม.) แบบร่างพื้นผิวหวาย (รวม ≥2–2.5° บนผิวหน้าที่มีพื้นผิว) ระยะยกขนาดเล็กสำหรับการตัดด้านล่างแบบ snap ตำแหน่งประตู และการตรวจสอบระยะห่างจากฝาถึงถังขยะ (ต้องมีขอบ Ø/ขนาดตัวถัง) แนะนำให้ปรับปรุงความน่าเชื่อถือแบบ snap-fit

การอนุมัติการออกแบบแม่พิมพ์ (3D)— การประกอบแบบเต็มพร้อมโครงร่างแผ่นกั้นความเย็น รายละเอียดตัวยกขนาดเล็ก/ตัวเลื่อนพร้อมการตรวจสอบการรบกวน การกำหนดโซนพื้นผิว วิธีการระบายอากาศ (ช่องระบายอากาศแบบแยกส่วน 0.01–0.015 มม.)

เครื่องจักรกลที่มีความแม่นยำ— โพรงกัดหยาบ/ขัดเงา CNC ความเร็วสูง, การเจาะรูลึกสำหรับแผ่นกั้นความเย็น, Sodick/Charmilles EDM สำหรับการทอลายหวาย, การกัดกรด / การใช้พื้นผิว VDI, การขัดเงาแกนซาติน, การต่ออุปกรณ์ยกด้วยมือ

การประกอบและการทดลองใช้ T1— ทำงานบนเครื่องฉีดภายในบริษัท ตรวจสอบแบบ snap-fit ​​บนตัวอย่างตัวถังขนาด 5 ลิตร ร่องรอยของประตู การปล่อยพื้นผิว จัดหาวิดีโอทดลอง + ฝาตัวอย่าง

การแก้ไขและการอนุมัติขั้นสุดท้าย— ปรับแต่งจังหวะการยกของตัวยกอย่างละเอียดหากจำเป็น จัดส่งในกล่องปลอดรมควันพร้อมคู่มือแม่พิมพ์และรายการอะไหล่ (สปริงตัวยก หมุดดีดตัว บุชชิ่งป่วง)

การสนับสนุนหลังการขาย— รับประกันแม่พิมพ์ 1 ปี, อะไหล่ฟรีสำหรับความเสียหายที่ไม่ได้เกิดจากฝีมือมนุษย์, คำแนะนำทางเทคนิคจากระยะไกล

เหตุใดจึงเลือก ZHONGYUE MOLD สำหรับแม่พิมพ์ในครัวเรือนของคุณ

ประสบการณ์แม่พิมพ์ในครัวเรือนที่หลากหลาย— ถังขยะหวาย (ตัว+ชุดฝา), เก้าอี้, สตูล, ลัง, ตะกร้าบิวท์อินในบ้าน

DFM ในบ้านพร้อมการตรวจสอบความพอดีของตัวถัง— ตรวจสอบระยะห่างจากขอบถึงถัง (0.2–0.4 มม.) โดยใช้การวาด/กำหนดขนาดตัวถังก่อนตัดเหล็ก ตรวจสอบแรงหลุดออกแบบ snap-fit

หวาย / พื้นผิวทอ + ความเชี่ยวชาญของมินิลิฟเตอร์— EDM บรรเทา + รูปแบบอ้อย VDI / MT; ร่างที่คำนวณอย่างถูกต้องบนใบหน้าที่มีพื้นผิว ตัวยกขนาดเล็กที่มีความแม่นยำสำหรับการตัดราคาแบบ snap

QC ที่เข้มงวดและความก้าวหน้าที่โปร่งใส— ภาพถ่ายการตัดเฉือนรายสัปดาห์ การอนุมัติตัวอย่าง T1 (ตรวจสอบความพอดีบนตัวถัง) ก่อนจัดส่ง

ประสบการณ์การส่งออก— แม่พิมพ์ที่จัดส่งไปยังยุโรป อเมริกาเหนือ อเมริกาใต้ เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง

รับประกันแม่พิมพ์ 1 ปี + อะไหล่สำรอง (สปริงตัวยกขนาดเล็ก หมุดดีดตัว)

คำถามที่พบบ่อย — แม่พิมพ์ฝาหวายกลม 5 ลิตร

ถาม: แม่พิมพ์ฝานี้แตกต่างจากแม่พิมพ์ฝาถังขยะบนโต๊ะที่คุณทำหรือไม่?

ตอบ: ใช่ — แตกต่างอย่างสิ้นเชิง ฝาหวายขนาด 5 ลิตรมีพื้นผิวหวาย/ทอ VDI ที่ด้านนอก (EDMed + การกัดด้วยกรด) ขึ้นรูปด้วย PP พร้อมด้วยตัวยกขนาดเล็กสำหรับการตัดอันเดอร์กรูแบบ snap-under และได้รับการออกแบบให้เข้ากับตัวถังหวายทรงกลมที่มีพื้นผิวขนาด 5 ลิตร ฝาปิดถังขยะแบบเรียบ (ขัดเงา SPI) มักเป็น PS/ABS มีหลายช่อง ไม่มีพื้นผิว อาจมีบานพับในตัว — โครงสร้างแม่พิมพ์ต่างกันโดยสิ้นเชิง

ถาม: คุณต้องการรูปวาดตัวถังเพื่อเสนอราคาแม่พิมพ์ฝาหรือไม่?

ตอบ: ขอแนะนำอย่างยิ่ง — เราจำเป็นต้องมี Ø ขอบด้านบนของตัวถังถังขยะ ความหนาของผนัง และตำแหน่งร่องแบบ snap (หรือส่งแบบ 3 มิติของตัวถัง) เพื่อตรวจสอบระยะห่างของเบาะนั่งที่ฝา (0.2–0.4 มม.) และการเชื่อมต่อแบบ snap-fit ​​ก่อนที่จะตัดเหล็ก

ถาม: ช่องเดียวหรือ 2 ช่อง?

A: ค่าเริ่มต้นคือ 1 × 1 ช่องเดี่ยว ซึ่งตรงกับแม่พิมพ์ถังขนาด 1 × 1 ตามปกติ หากคุณดำเนินการในปริมาณมากและยอมรับกำหนดการแบทช์ที่แยกจากกัน เราสามารถหารือเรื่อง 2×1 — แต่ 1×1 ให้การควบคุมความเย็นและพอดีที่ดีที่สุดสำหรับชิ้นส่วนที่มีพื้นผิว

ถาม: พื้นผิวแบบใด — มีความมันวาวสูงหรือไม่

A: พื้นผิวด้านนอก = พื้นผิว EDM หวาย/อ้อย VDI 30–42 หน้ายางด้านใน/แกนกลาง = SPI B1/B2 ผ้าซาติน (พื้นผิวเรียบติดแน่น) ฝาหวายเคลือบเงา (SPI A2) ไม่ได้ใช้กับฝาหวาย — สงวนไว้สำหรับส่วนแทรกสำหรับตกแต่งหรือฝา ABS ธรรมดา

ถาม: คุณต้องการใบเสนอราคาอะไร?

A: การวาดภาพ 2 มิติ (PDF/DWG) + โมเดล 3 มิติ (STP/IGS/X_T) ของฝา และขนาดขอบตัวถังถังขยะหรือ 3 มิติ บอกเราเกี่ยวกับวัสดุ (ความต้องการ PP MFR) ปริมาณรายปี และตัวอย่างพื้นผิว/รูปถ่าย หากคุณมีรูปแบบอ้อยเฉพาะที่เข้ากัน

ขอใบเสนอราคาสำหรับแม่พิมพ์ฝาถังขยะหวายกลมขนาด 5 ลิตรของคุณ

ส่งแบบ 2 มิติ + โมเดล 3 มิติของฝาหวายทรงกลมขนาด 5 ลิตร (และไฟล์/สลัวขอบตัวถังถังขยะตามหลักการ) และข้อกำหนดของโครงการ ZHONGYUE MOLD จะจัดให้มีการตรวจสอบ DFM ฟรีพร้อมการตรวจสอบความพอดีของฝาปิดถึงถัง + ใบเสนอราคาอย่างเป็นทางการภายใน 24–48 ชั่วโมงทำการ

ติดต่อเราตอนนี้เพื่อเริ่มโครงการแม่พิมพ์ฉีดฝาถังขยะหวายสาน / อ้อยลาย 5 ลิตร!
