แม่พิมพ์ตะกร้าจัดเก็บพลาสติก

แม่พิมพ์ตะกร้าจัดเก็บพลาสติก - ผู้ผลิตแม่พิมพ์ฉีดพลาสติกกริด / ตะกร้าเก็บตาข่ายแบบกำหนดเอง

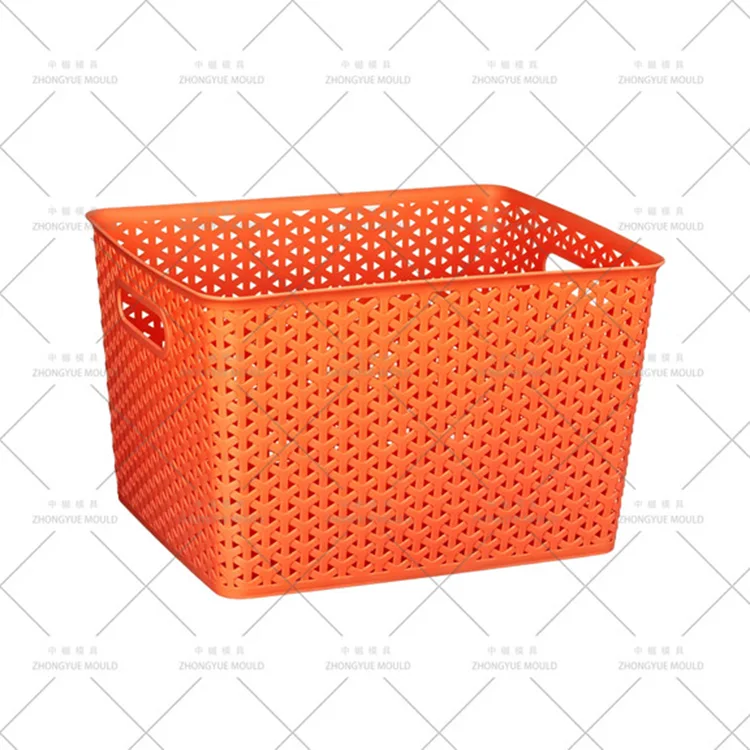

ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดแบบมืออาชีพของจีนที่จัดหาแม่พิมพ์ตะกร้าพลาสติกสำหรับจัดเก็บพลาสติก / แม่พิมพ์ตะกร้าเก็บของแบบเปิด (ตะกร้าตาข่าย ช่องระบายอากาศแบบมีช่องระบายอากาศ อ่างยูทิลิตี้แบบเจาะรู) ให้กับแบรนด์อุปกรณ์จัดเก็บภายในบ้านระดับโลก เครือซูเปอร์มาร์เก็ต และซัพพลายเออร์ชิ้นส่วนอุตสาหกรรม ตะกร้าจัดระเบียบเหล่านี้ต่างจากภาชนะผนังทึบตรงที่มีผนังเป็นรู รูปแบบตาราง หรือช่องระบายอากาศขนาดใหญ่ เพื่อลดต้นทุนวัสดุ ทำให้ผลิตภัณฑ์เบาลง และช่วยให้อากาศไหลเวียนได้ มีขนาดตั้งแต่ที่จัดระเบียบเดสก์ท็อปขนาดเล็ก (150 มม.) ไปจนถึงตะกร้าซักผ้า/อเนกประสงค์ขนาดใหญ่ (500 มม.)

การขึ้นรูปโครงสร้างแบบเปิดเหล่านี้นำเสนอความท้าทายที่ไม่เหมือนใคร: ความยากในการเติมซี่โครงกริดบาง ๆ อากาศที่ติดอยู่ทำให้เกิดรอยไหม้ และการตัดด้านล่างที่ซับซ้อนซึ่งต้องมีการดีดออกครั้งที่สอง แม่พิมพ์ของเราใช้รูปแบบหลายช่อง (2×2, 4×4) ระบบระบายอากาศขั้นสูง (เม็ดมีดเหล็กเผา) และกลไกการดีดออกสองขั้นตอนเพื่อให้แน่ใจว่าโครงสร้างกริดที่เปราะบางจะถูกปล่อยออกมาอย่างปลอดภัยโดยไม่แตกหัก โดยทั่วไปเราจะขึ้นรูปด้วยวัสดุ PP (MFR 10–20) หรือ ABS เพื่อความสมดุลระหว่างความยืดหยุ่นและความแข็งแกร่ง

ตั้งแต่ตะกร้าซักผ้าพร้อมที่จับไปจนถึงอุปกรณ์จัดระเบียบห้องครัวพร้อมฉากกั้น เรามีการตรวจสอบ DFM เต็มรูปแบบโดยเน้นที่การจำลองการเติมตะแกรงและการคำนวณแรงดีดออกก่อนการตัดเหล็ก

ข้อกำหนดแม่พิมพ์ตะกร้าพลาสติก:

ทำให้โครงการแม่พิมพ์ตะกร้าพลาสติกครั้งต่อไปของคุณสดใสขึ้น!

แม่พิมพ์ตะกร้าออแกไนเซอร์จัดเก็บคืออะไร?

แม่พิมพ์ตะกร้าออแกไนเซอร์จัดเก็บเป็นเครื่องมือที่ออกแบบมาเพื่อสร้างภาชนะที่ระบายอากาศได้และมีน้ำหนักเบา:

โครงสร้างกริดแบบเปิด / ตาข่าย — ผนังไม่แข็งแรง ประกอบด้วยโครงข่ายของโครงที่เป็นโครงสี่เหลี่ยม เพชร หรือช่อง สิ่งนี้จะทำให้เกิดรอยบากที่การดีดออกแบบมาตรฐานไม่สามารถจัดการได้

ส่วนซี่โครงบาง — โดยทั่วไปแล้วซี่โครงกริดจะมีความหนา 1.0–2.0 มม. การเติมส่วนที่บางเหล่านี้ต้องใช้ความเร็วและแรงดันสูงในการฉีด

ช่องระบายอากาศ — ช่องเปิดขนาดใหญ่สำหรับการไหลเวียนของอากาศหมายถึงพื้นที่ผิวสัมผัสกับแม่พิมพ์น้อยลง ทำให้เย็นตัวเร็วแต่การดีดออกทำได้ยาก

ด้ามจับแบบรวม — มักจะมีด้ามจับด้านข้างที่บางและมีแนวโน้มที่จะหักหากดีดออกไม่ถูกต้อง

จุดเด่นทางวิศวกรรมแม่พิมพ์ที่สำคัญ (แม่พิมพ์ตะกร้ากริด)

การออกแบบการระบายอากาศขั้นสุดยอด (ลำดับความสำคัญอันดับ 1)

อากาศติดอยู่ในช่องตะแกรงได้ง่าย เรารวมช่องระบายอากาศแบบแยกส่วนขนาด 0.01–0.015 มม. ไว้รอบๆ เซลล์กริดทุกเซลล์และช่องระบายอากาศที่ทำจากเหล็กที่มีรูพรุนเผาผนึกที่ส่วนปลายของโครงยาว หากไม่มีสิ่งนี้ แม่พิมพ์จะเผาพลาสติกก่อนที่ตะแกรงจะเต็มสนิท

กลไกการดีดออกสองขั้นตอน / กลไกเพลทเปลื้องผ้า

เนื่องจากกริดทำหน้าที่เป็นตัวตัดราคา เราจึงมักใช้:

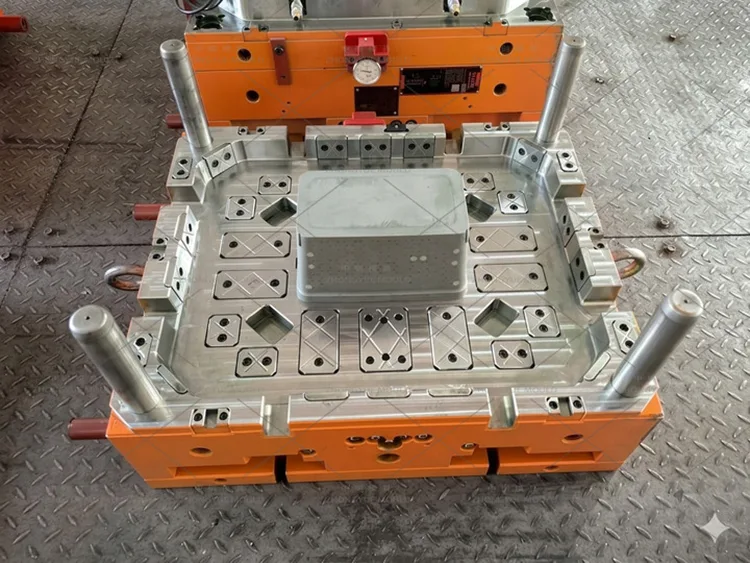

Stripper Plate: แผ่นที่ดันตะกร้าทั้งหมดออกจากแกนอย่างสม่ำเสมอ ป้องกันการบิดเบี้ยวของกริด

การดีดออกสองขั้นตอน: ขั้นแรก หมุดดีดตัวดันตะกร้าเล็กน้อย จากนั้นแผ่นนักเต้นระบำเปลื้องผ้าจะทำการรื้อให้เสร็จสมบูรณ์ ซึ่งจะช่วยลดความเครียดบนกริดริบแต่ละอัน

การจำลองการเติมกริด (Moldflow)

ซี่โครงบางเติมยาก เราใช้การวิเคราะห์ Moldflow เพื่อกำหนดตำแหน่งเกตที่แน่นอน (โดยปกติจะเป็นประตูพัดลมหรือหลายประตู) เพื่อให้แน่ใจว่าเซลล์กริดทั้งหมดจะเต็มพร้อมกันโดยไม่มีรอยเชื่อมตรงกลางของตาข่าย

การควบคุมความหนาของรากซี่โครง

ในกรณีที่โครงตะแกรงบางบรรจบกับฐานหรือขอบที่มั่นคง อาจเกิดส่วนที่หนาได้ เราออกแบบการเปลี่ยนความหนาทีละน้อย (เทเปอร์ 30–45°) เพื่อป้องกันไม่ให้เกิดรอยยุบบนพื้นผิวด้านนอกของตะกร้าที่มองเห็นได้

จัดการกับโซลูชั่น Undercut

ที่จับด้านข้างมักมีรอยบาก เราใช้ตัวยกที่ทำมุมขนาดเล็กหรือออกแบบด้ามจับให้มีความยื่นเพียงพอเพื่อให้วัสดุ PP สามารถโค้งงอเหนือแกนได้ (การดีดตัวที่ยืดหยุ่น)

ประสิทธิภาพหลายช่อง

รายการเหล่านี้เป็นรายการที่มีปริมาณมาก เราออกแบบแม่พิมพ์ 2 ช่อง 4 ช่อง หรือแม้แต่ 8 ช่องพร้อมราง Y-branch ที่สมดุลเพื่อเพิ่มผลผลิตสูงสุด

กระบวนการผลิตและการตรวจสอบของเรา (แม่พิมพ์ตะกร้า)

Grid Fill & Venting DFM — วิเคราะห์ความหนาของโครงกริด (1.0–2.0 มม.) เรียกใช้ Moldflow เพื่อจำลองการเติมและระบุตำแหน่งกับดักอากาศ ออกแบบกลยุทธ์การระบายอากาศ รายงาน DFM ฟรี

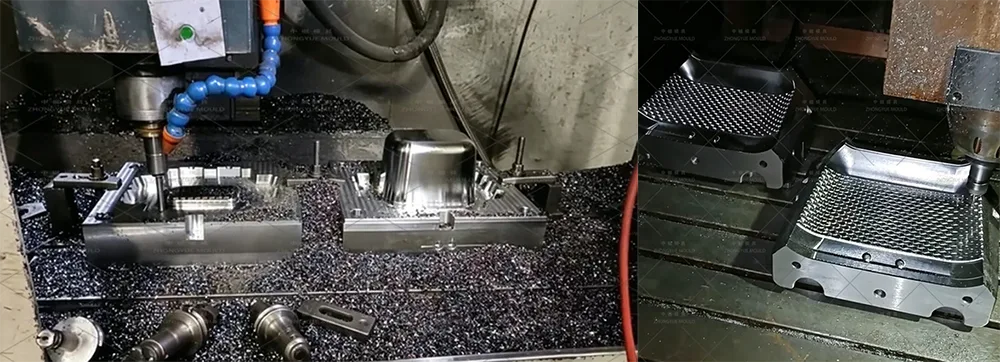

การตัดเฉือนแผ่นเปลื่อง — บดช่องว่างแผ่นเปลื้องผ้าอย่างแม่นยำเพื่อให้แน่ใจว่าจะเคลียร์โครงตะแกรงโดยไม่ติดขัด

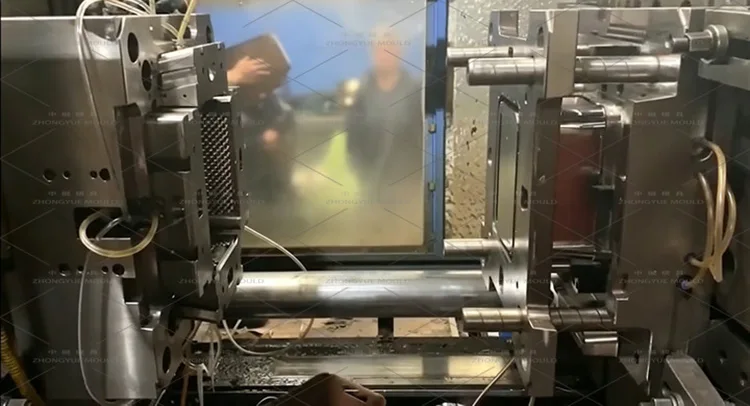

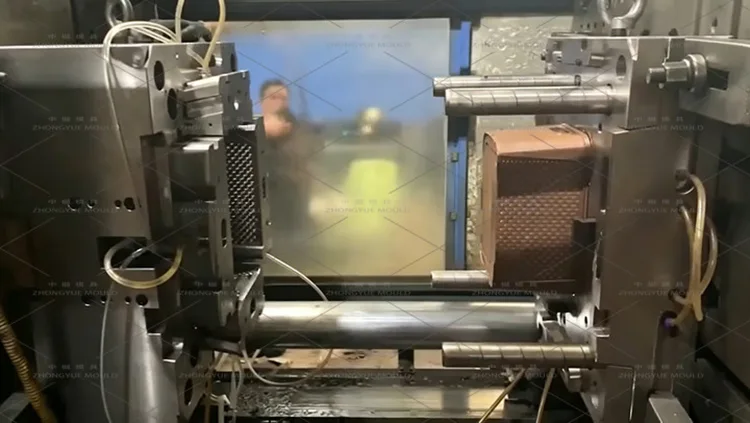

การประกอบและการทดลอง T1 — ทำงานบนเครื่องภายในองค์กร ทำการทดสอบความสมบูรณ์ของกริด (งอกริดด้วยตนเองเพื่อให้แน่ใจว่าไม่มีการแตกหัก) ตรวจสอบช็อตช็อตหรือรอยไหม้ จัดหาวิดีโอทดลองใช้ + ตัวอย่าง

การเพิ่มประสิทธิภาพและการอนุมัติ — ปรับความเร็วในการระบายอากาศหรือดีดออก หากตารางแสดงความเครียด เตรียมแม่พิมพ์เพื่อจัดส่ง

การสนับสนุนหลังการขาย — การรับประกัน 1 ปี คำแนะนำทางเทคนิคระยะไกล และชิ้นส่วนอะไหล่ (สปริงเพลตเปลื้องผ้า หมุดกระทุ้ง)

เหตุใดจึงเลือก ZHONGYUE MOLD สำหรับแม่พิมพ์ตะกร้าเก็บของของคุณ

ผู้เชี่ยวชาญด้านโครงสร้างกริด — เราเข้าใจถึงความท้าทายในการเติมและการดีดออกที่เป็นเอกลักษณ์ของการออกแบบตาข่ายแบบเปิด

ผู้เชี่ยวชาญด้านการระบายอากาศ — แม่พิมพ์ของเรามีการระบายอากาศขั้นสูง (เหล็กที่มีรูพรุน) เพื่อป้องกันรอยไหม้ในซี่โครงบาง ๆ

การออกแบบการดีดออกที่ปลอดภัย — เราใช้เพลตผู้เปลื่องและการดีดออกสองขั้นตอนเพื่อป้องกันการแตกหักของตะแกรงที่เปราะบางในระหว่างการรื้อถอน

โพรงอากาศสูง — ประสบการณ์ที่ได้รับการพิสูจน์แล้วในรูปแบบ 2, 4 และ 8 ช่องเพื่อประสิทธิภาพการทำงานสูงสุด

การประกันคุณภาพ — เราทดสอบความแข็งแกร่งของกริดและเติมเต็มความสมบูรณ์ระหว่างการทดลองใช้ T1

คำถามที่พบบ่อย — แม่พิมพ์ตะกร้าออแกไนเซอร์จัดเก็บ

ถาม: ทำไมตะแกรงตะแกรงจึงมีรอยไหม้?

ตอบ: เพราะอากาศเข้าไปติดอยู่ในเซลล์กริดขนาดเล็ก เราแก้ไขปัญหานี้ด้วยการระบายอากาศที่กว้างขวาง (เส้นแยก 0.01 มม. + เม็ดมีดเหล็กที่มีรูพรุน)

ถาม: คุณจะดีดตะกร้าที่ส่วนใหญ่เป็นรูได้อย่างไร

ตอบ: คุณไม่สามารถใช้หมุดมาตรฐานได้ (หมุดจะทะลุผ่านรู) เราใช้แผ่นเปลื้องผ้าที่ดันขอบล้อทั้งหมดพร้อมกัน หรือระบบดีดออกสองขั้นตอน

ถาม: คุณสามารถสร้างแม่พิมพ์หลายช่องสำหรับสิ่งเหล่านี้ได้หรือไม่?

ตอบ: ได้ สำหรับขนาดที่ต่ำกว่า 300 มม. เรามักจะทำแม่พิมพ์ 2 ช่องหรือ 4 ช่อง สำหรับตะกร้าซักผ้าขนาดใหญ่ ให้ใช้ขนาดมาตรฐาน 1x1

ถาม: วัสดุใดดีที่สุดสำหรับตะกร้าตะแกรง

ตอบ: PP (MFR 10–20) ดีที่สุดเนื่องจากมีความยืดหยุ่นเพียงพอที่จะปลดออกจากส่วนตัดด้านล่างของโครงข่ายโดยไม่ต้องหัก ABS นั้นเปราะเกินไปสำหรับกริดที่ซับซ้อน เว้นแต่ว่ากระแสลมจะสูงมาก

ถาม: คุณต้องการใบเสนอราคาอะไร?

ตอบ: การเขียนแบบ 2 มิติ (PDF/DWG) + โมเดล 3 มิติ (STP/IGS) ของตะกร้า โดยระบุขนาด รูปแบบตาราง วัสดุ และช่องที่ต้องการ

ขอใบเสนอราคาสำหรับแม่พิมพ์ตะกร้าจัดเก็บพลาสติกของคุณ

ส่งแบบตะกร้าหรือข้อมูลจำเพาะของคุณไปที่ ZHONGYUE MOULD เราจะจัดเตรียมการวิเคราะห์ DFM ที่ครอบคลุม (ครอบคลุมการเติมกริด การระบายอากาศ และการดีดออก) + ใบเสนอราคาอย่างเป็นทางการภายใน 24–48 ชั่วโมงทำการ

ติดต่อเราวันนี้เพื่อเพิ่มประสิทธิภาพการผลิตตะกร้าเก็บของของคุณด้วยแม่พิมพ์ฉีดตะแกรงตะกร้าประสิทธิภาพสูง!
