ZHONGYUE MOLD เป็นผู้ผลิตแม่พิมพ์ฉีดมืออาชีพของจีนที่จัดหาแม่พิมพ์เก้าอี้พลาสติกวางซ้อนกันได้ / แม่พิมพ์เก้าอี้พลาสติก Monoblock (เก้าอี้ซ้อนเกรดเชิงพาณิชย์ ที่นั่งในสถาบัน เก้าอี้กิจกรรมและจัดเลี้ยง) ให้กับผู้ค้าส่งเฟอร์นิเจอร์ทั่วโลก แผนกจัดซื้อของโรงเรียน และซัพพลายเออร์ด้านการต้อนรับ เก้าอี้วางซ้อนกันได้แบบไร้แขนเหล่านี้ต่างจากเก้าอี้ตกแต่งบ้านตรงที่ถูกสร้างขึ้นเพื่อความทนทาน การใช้งานความถี่สูง และการจัดเก็บที่มีประสิทธิภาพ โดยทั่วไปแล้วจะขึ้นรูปเป็นชิ้นเดียว (โมโนบล็อก) จาก Virgin PP (โคโพลีเมอร์, MFR 8–12) หรือ HDPE เพื่อการต้านทานแรงกระแทกและความยืดหยุ่นที่ดีเยี่ยม
ความท้าทายหลักในการขึ้นรูปเก้าอี้เหล่านี้คือการป้องกันรอยจมบนพื้นผิวที่นั่งที่เกิดจากโครงเสริมภายในหนา ขณะเดียวกันก็ทำให้เก้าอี้มีมิติที่มั่นคงเพื่อการซ้อนอย่างปลอดภัย (เก้าอี้สูง 10–15 ตัว) แม่พิมพ์ของเรามีการเปลี่ยนความหนาของซี่โครงที่ปรับให้เหมาะสม วงจรระบายความร้อนขนาดใหญ่ (เม็ดมีด BeCu) และระบบดีดออกที่มีประสิทธิภาพสูงเพื่อให้ได้รอบเวลา 45–70 วินาที เราผลิตแม่พิมพ์สำหรับเก้าอี้ร้านกาแฟ โต๊ะเรียน ที่นั่งในห้องฝึกอบรม และเก้าอี้งานกิจกรรม
ตั้งแต่เก้าอี้โมโนบล็อกความสูงเบาะนั่งมาตรฐาน 400 มม. ไปจนถึงการออกแบบพนักพิงที่มีการระบายอากาศ เราจัดให้มีการตรวจสอบ DFM เต็มรูปแบบโดยเน้นที่ความสมบูรณ์ของโครงสร้างและความมั่นคงในการเรียงซ้อนก่อนการตัดเหล็ก
|
รายการ |
ข้อมูลจำเพาะ/ตัวเลือก |
|
|
ชื่อแม่พิมพ์ |

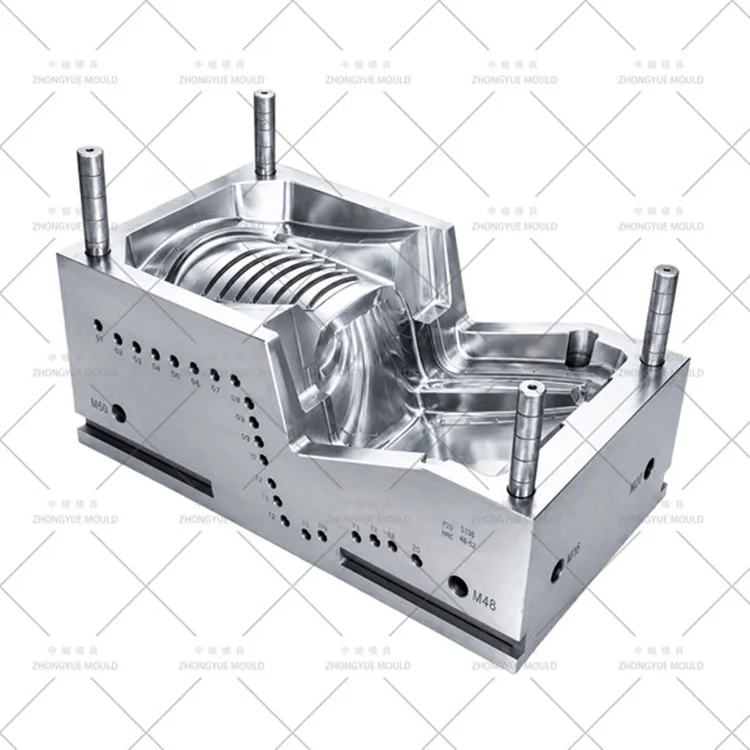

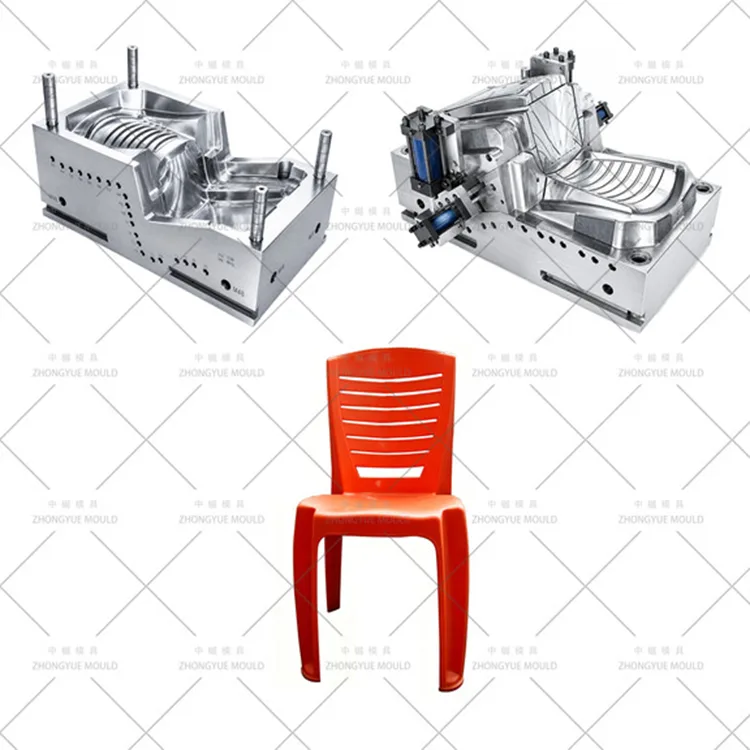

แม่พิมพ์เก้าอี้พลาสติกวางซ้อนกันได้ (เก้าอี้เชิงพาณิชย์ Monoblock) |
|
|
โพรงและแกนเหล็ก |
โพรง: 718H (HRC 33–38) หรือ 2738HH (ความเสถียร) แกนหลัก: 718H. แกนขา: SKD61 (HRC 48–52) |
|
|
ประเภทแม่พิมพ์ |
แม่พิมพ์สองแผ่น; การก่อสร้างงานหนัก |
|
|
ฐานแม่พิมพ์ |
LKM / DME Heavy-Duty (น้ำหนัก 3.0T – 6.0T ขึ้นอยู่กับขนาดเก้าอี้) |
|
|
ฟันผุ |
1×1 มาตรฐาน (เนื่องจากปริมาณช็อตมากและความซับซ้อน) |
|
|
ระบบรันเนอร์ |
นักวิ่งเย็น (สาขา Y ขนาดใหญ่) std.; Hot runner (YUDO/SYNVENTIVE 2–3 ทิป) เป็นอุปกรณ์เสริมสำหรับรอบที่เร็วขึ้น |
|
|
ประเภทประตู |
ประตูพัดลมหรือประตูขอบที่ขอบที่นั่ง/ฐาน |
|
|
การดีดออก |
ปลอกอีเจ็คเตอร์ (สำหรับขา) + หมุดอีเจ็คเตอร์ยาว (บนซี่โครง) |
|
|
ระบายความร้อน |
เม็ดมีด BeCu ที่ทางแยกของซี่โครง + แผ่นกั้นในแกนเบาะนั่ง + ช่องต่อพ่วง; วงจรแยก |
|
|
การระบายอากาศ |
ช่องระบายอากาศแบบแยกส่วน 0.02–0.025 มม. + หมุดระบายอากาศที่พนักพิงด้านบนและปลายขา |
|
|
พื้นผิวเสร็จสิ้น |
SPI B1/B2 ผิวซาติน (มาตรฐานเชิงพาณิชย์); SPI A2 ขัดเงาเป็นตัวเลือกเสริมสำหรับเส้นพรีเมียม |
|
|
อายุขัยของเชื้อรา |
≥500,000 ช็อต (718H); ≥1,000,000 ช็อต (การตั้งค่าแบบแข็งเต็มรูปแบบ) |
|
|
วัสดุที่แนะนำ |
โคโพลีเมอร์ Virgin PP (MFR 8–12, ปรับเปลี่ยนแรงกระแทก), HDPE |
|
|
ซอฟต์แวร์การออกแบบ |
UG NX, SolidWorks, AutoCAD, Moldflow (เติม + คูล + บิดเบี้ยว + ความเครียด) |
|
|
การควบคุมความอดทน |
±0.2 มม. ทั่วไป; ความเรียบของเบาะนั่ง ±0.3 มม. ความสม่ำเสมอของความสูงซ้อน ±0.5 มม |
|
|
วัสดุแม่พิมพ์ |
ความแข็ง |
ชีวิตเชื้อรา |
|
หน้า 20 |
เหล็กแผ่นรีดร้อน 28-33 |
>300,000 นัด |
|
718 |
เหล็กแผ่นรีดร้อน 33-36 |
>500,000 นัด |
|
H13 |
เหล็กแผ่นรีดร้อน >43 |
>800,000 นัด |
|
2344 |
เหล็กแผ่นรีดร้อน >48 |
>800,000 นัด |
|
ส136 |
เหล็กแผ่นรีดร้อน 48-52 |
>1,000,000 นัด |
ทำให้โครงการแม่พิมพ์เก้าอี้พลาสติกครั้งต่อไปของคุณสดใสขึ้น!

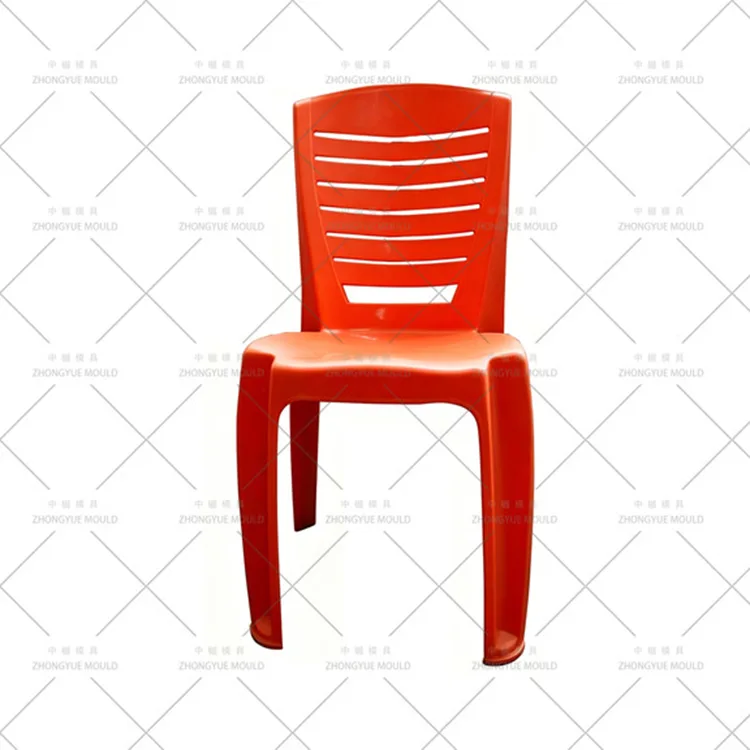

แม่พิมพ์เก้าอี้วางแขนแบบวางซ้อนกันได้เป็นเครื่องมือสำหรับงานหนักที่ออกแบบมาเพื่อผลิตที่นั่งพลาสติกชิ้นเดียวที่ใช้งานได้จริง:
โครงสร้างแบบโมโนบล็อค — เบาะนั่ง พนักพิง และขาถูกหล่อขึ้นรูปเป็นชิ้นส่วนเดียว ไม่จำเป็นต้องประกอบ
ซี่โครงเสริมแรงภายใน — ด้านล่างของเบาะนั่งมีโครงข่ายซี่โครงหนาแน่นเพื่อรองรับน้ำหนักของมนุษย์ นี่คือที่มาของความท้าทายในการขึ้นรูป
คุณสมบัติการวางซ้อน — ขาและถาดรองนั่งได้รับการออกแบบให้เชื่อมต่อกันอย่างแน่นหนาเมื่อวางซ้อนกันในแนวตั้ง โดยไม่ทำให้ติดขัดหรือเป็นรอย
ทนต่อแรงกระแทกสูง — ออกแบบมาเพื่อให้โค้งงอเล็กน้อยเมื่อรับน้ำหนัก แทนที่จะแตกร้าว โดยเฉพาะในสภาพแวดล้อมที่เย็น
ซี่โครงภายในหนาทำให้เกิดรอยจมบนพื้นผิวเบาะที่มองเห็นได้ เราออกแบบโครงให้มีความหนา 60–70% ของความหนาของผนัง และใช้การวิเคราะห์ของ Moldflow เพื่อวางส่วนเสริมความเย็น BeCu (เบริลเลียมคอปเปอร์) ไว้ด้านหลังจุดตัดของโครงที่สำคัญโดยตรง วิธีนี้จะดึงความร้อนได้เร็วกว่าผนังบางที่อยู่โดยรอบ ป้องกันการกดทับของพื้นผิว
แผ่นรองเบาะนั่งเป็นพื้นผิวเรียบขนาดใหญ่ที่มีแนวโน้มที่จะเกิดการครอบหรือบิดงอได้ เราปรับโปรไฟล์แรงดันการบรรจุและเวลาในการทำความเย็นให้เหมาะสมเพื่อให้แน่ใจว่าเบาะนั่งจะราบเรียบ บางครั้งมีการออกแบบเม็ดมะยมเล็กน้อยมาก (นูน 0.1–0.2 มม.) ลงในแม่พิมพ์เพื่อชดเชยการหดตัวของวัสดุตามธรรมชาติ
เก้าอี้แบบโมโนบล็อกมีรอยบากลึกตรงจุดที่ขามาบรรจบกับที่นั่ง เราใช้ปลอกดีดตัวออก (สำหรับแกนขา) และหมุดดีดตัวยาวที่วางไว้อย่างมีกลยุทธ์บนซี่โครงด้านใน สำหรับรอบที่รวดเร็ว เราออกแบบระบบดีดออกเร็วให้ซิงโครไนซ์กับจังหวะการเปิดของเครื่อง
ตำแหน่งเกตส่งผลต่อความเครียดภายใน โดยทั่วไปเราใช้ประตูพัดลมหรือประตูหลายบานที่ขอบเบาะเพื่อให้แน่ใจว่าการบรรจุจะสมดุลและลดรอยเชื่อมในบริเวณที่มีความเครียดสูง (เช่น ขอบด้านหน้าของเบาะนั่งหรือฐานของพนักพิง)
เราจำลองการเรียงซ้อนสูง 10 องศาในแบบ 3 มิติเพื่อตรวจสอบว่าขาของเก้าอี้ส่วนบนแนบกับที่นั่งของเก้าอี้ส่วนล่างอย่างถูกต้อง โดยไม่มีการจับยึดหรือสร้างจุดรับแรงตึงที่อาจทำให้เกิดการแตกร้าวระหว่างการซ้อน/นำออกจากซ้อน
การเติมเก้าอี้ขนาดใหญ่ (น้ำหนักช็อต 2.5–4.5 กก.) ต้องใช้เส้นทางการไหลที่ยาว เราใช้ช่องระบายอากาศแบบแยกส่วน 0.02–0.025 มม. และหมุดระบายอากาศที่ปลายสุดของเส้นทางการไหล (ด้านบนของพนักพิง ปลายขา) เพื่อป้องกันรอยไหม้

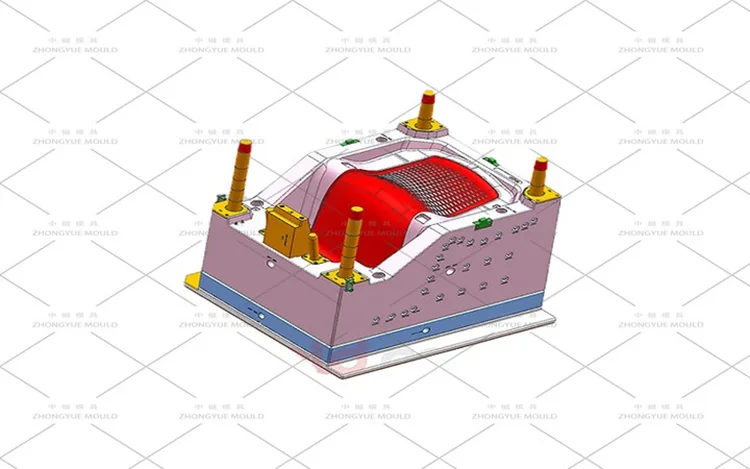

Structural & Warpage DFM — วิเคราะห์โครงร่างซี่โครง (ความหนาของผนัง 60–70%) เรียกใช้ Moldflow เพื่อคาดการณ์รอยยุบและการบิดงอ ออกแบบกลยุทธ์การระบายความร้อนของ BeCu จำลองการซ้อนสูง 10 รายงาน DFM ฟรี

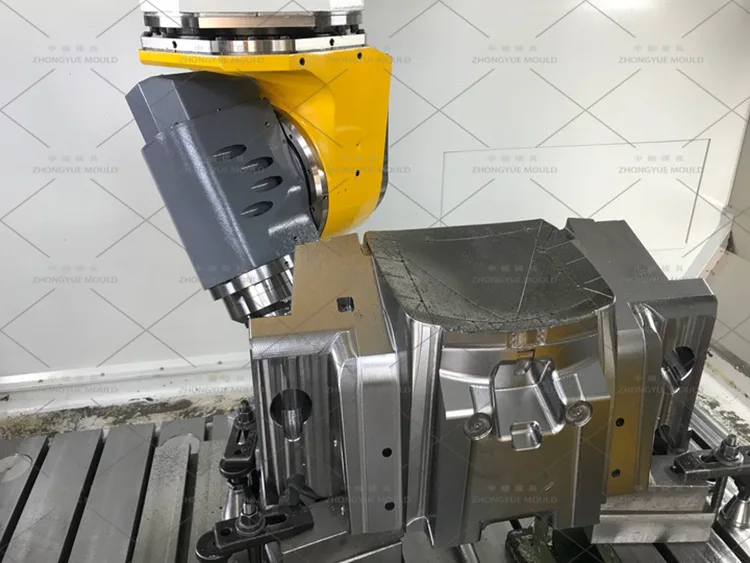

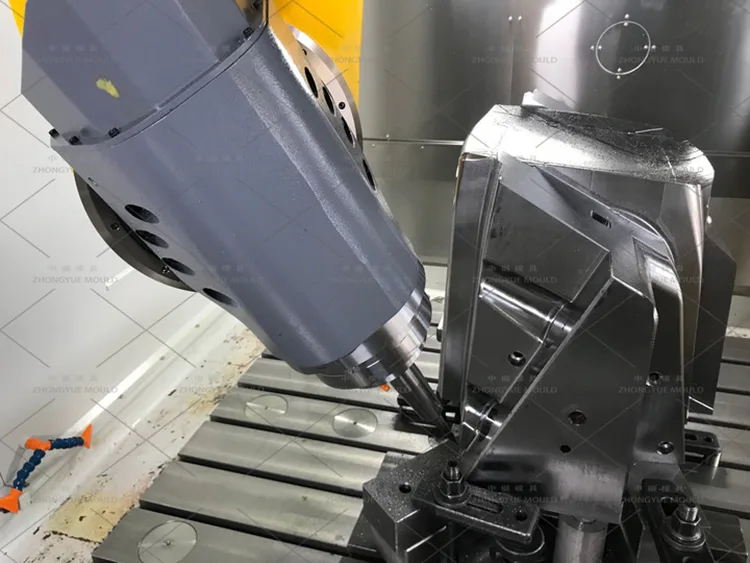

การตัดเฉือนเหล็กกล้าหนัก — การตัดเฉือนหยาบของช่องและแกนขนาดใหญ่ การเจาะช่องระบายความร้อนด้วยปืนลึก

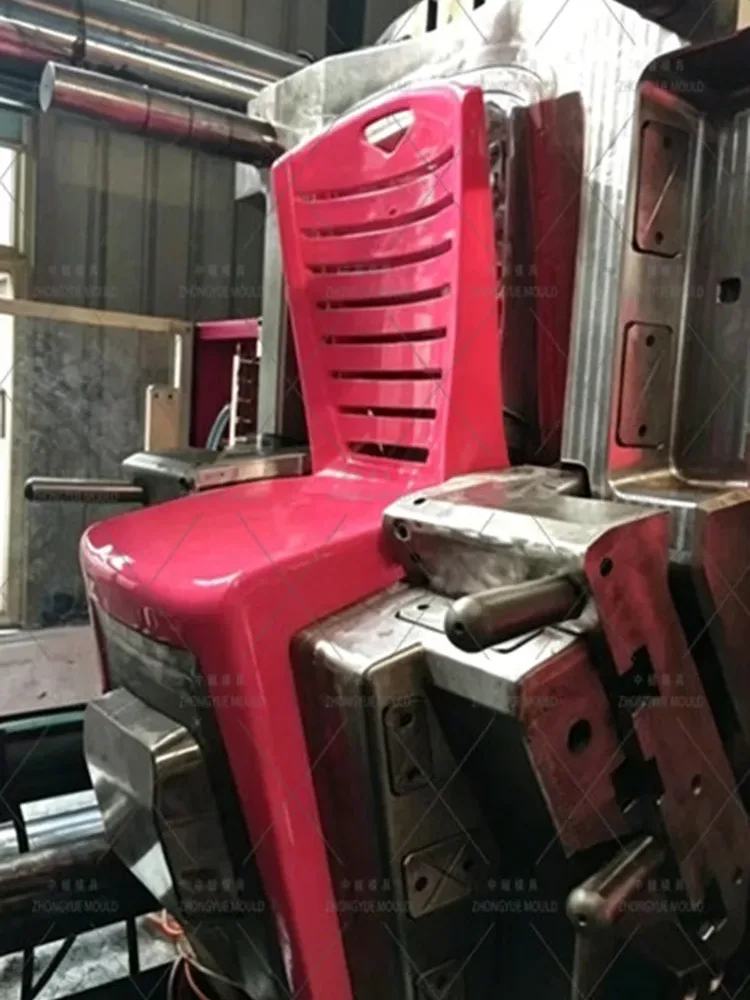

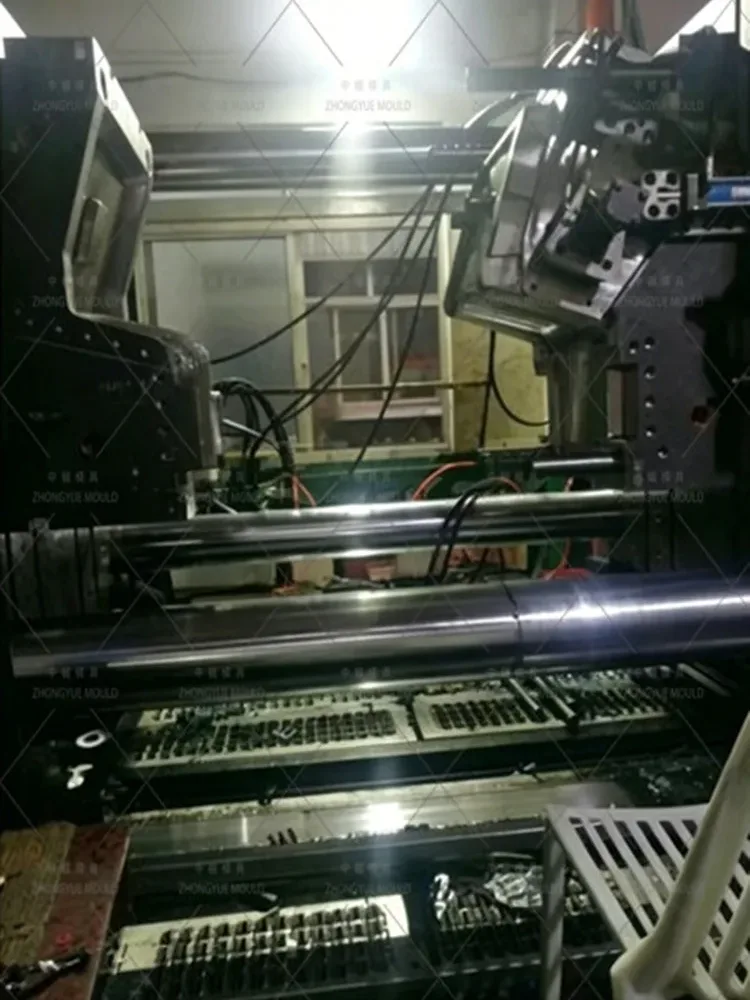

การประกอบและการทดลองใช้ T1 — ประกอบปลอกและหมุดดีดตัวออก ทดลองใช้ T1 ด้วย PP ที่ระบุ ทำการทดสอบการรับน้ำหนักคงที่ (150 กก.) และทดสอบการตกบนเก้าอี้ตัวอย่าง ตรวจสอบรอยยุบและการบิดเบี้ยว จัดหาวิดีโอทดลองใช้ + ตัวอย่าง
การเพิ่มประสิทธิภาพและการอนุมัติ — ปรับการระบายความร้อนหรือการบรรจุหากเกิดการจม/การบิดงอ เตรียมแม่พิมพ์เพื่อจัดส่ง
การสนับสนุนหลังการขาย — การรับประกัน 1 ปี คำแนะนำทางเทคนิคระยะไกล และอะไหล่ (ปลอกตัวดีดตัว หมุด แกนขา)
ผู้เชี่ยวชาญด้านแม่พิมพ์โครงสร้าง — เราเชี่ยวชาญในการแก้ปัญหารอยยุบและการบิดงอของชิ้นส่วนโครงสร้างยางขนาดใหญ่
การออกแบบการระบายความร้อนขั้นสูง — เม็ดมีด BeCu ที่ทางแยกของซี่โครงช่วยให้มั่นใจได้ถึงการหมุนเวียนที่รวดเร็วและพื้นผิวที่สวยงาม
ความเสถียรในการซ้อน — เราตรวจสอบการซ้อนสูง 10 ระดับเสมือนจริง เพื่อป้องกันความล้มเหลวในสนาม
สร้างมาเพื่อปริมาณมาก — แม่พิมพ์ของเราสร้างด้วยเหล็ก 718H เพื่ออายุการใช้งานช็อต 500k+
ประสบการณ์ระดับโลก — แม่พิมพ์ที่จัดส่งให้กับโรงงานเฟอร์นิเจอร์ในยุโรป อเมริกาใต้ แอฟริกา และเอเชียตะวันออกเฉียงใต้
ถาม: คุณจะป้องกันรอยจมบนพื้นผิวเบาะได้อย่างไร?
ตอบ: เราออกแบบซี่โครงให้มีความหนา 60–70% ของความหนาของผนัง และใช้เม็ดมีดระบายความร้อน BeCu ตรงด้านหลังทางแยกของซี่โครงหนา เพื่อให้เย็นเร็วกว่าผิวหนังโดยรอบ
ถาม: คุณสามารถทำแม่พิมพ์หลายช่องสำหรับเก้าอี้ได้หรือไม่?
ตอบ: เนื่องจากปริมาณช็อตขนาดใหญ่ (2.5–4.5 กก.) และความต้องการในการทำความเย็นที่ซับซ้อน แม่พิมพ์เก้าอี้จึงมีขนาดเกือบ 1×1 เสมอ Multi-cavity ต้องใช้เครื่องจักรขนาดใหญ่ (2000T+)
ถาม: วัสดุใดดีที่สุดสำหรับเก้าอี้โมโนบล็อค
ตอบ: Virgin PP Copolymer (MFR 8–12) เป็นมาตรฐานอุตสาหกรรม โดยให้สมดุลที่ดีที่สุดในการต้านทานแรงกระแทก ความยืดหยุ่น และราคา HDPE ก็ใช้เช่นกัน แต่อาจมีความแข็งกว่าได้
ถาม: รอบเวลานานแค่ไหน?
ตอบ: โดยทั่วไปจะใช้เวลา 45–70 วินาที ขึ้นอยู่กับความหนาของผนังและประสิทธิภาพการทำความเย็น นักวิ่งที่ร้อนแรงสามารถลดสิ่งนี้ลงได้ 5–10 วินาที
ถาม: คุณต้องการใบเสนอราคาอะไร?
ตอบ: การเขียนแบบ 2 มิติ (PDF/DWG) + โมเดล 3 มิติ (STP/IGS) ของเก้าอี้ โดยระบุวัสดุ สี และความสามารถในการรับน้ำหนักที่ต้องการ (คงที่/ไดนามิก)
ส่งแบบเก้าอี้หรือข้อมูลจำเพาะของคุณไปที่ ZHONGYUE MOULD เราจะจัดเตรียมการวิเคราะห์ DFM ที่ครอบคลุม (ครอบคลุมการป้องกันการจม การบิดเบี้ยว และการซ้อน) + ใบเสนอราคาอย่างเป็นทางการภายใน 24–48 ชั่วโมงทำการ
ติดต่อเราวันนี้เพื่อสร้างแม่พิมพ์ฉีดเก้าอี้ Monoblock ที่มีประสิทธิภาพสูงและทนทาน!
