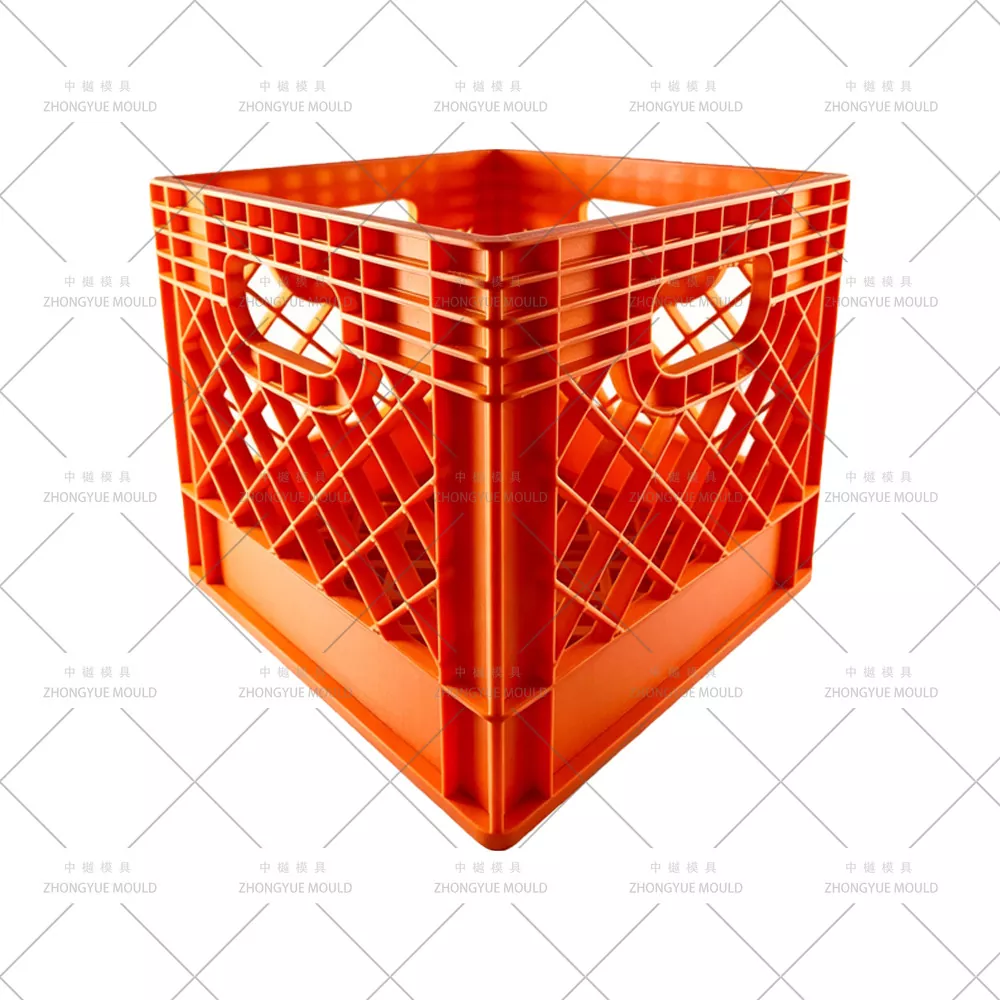

ลังนม (กล่องหมุนเวียนนม) บรรจุแก้วหรือขวด PET โดยการบรรจุ จัดส่ง การซัก และการคืนสินค้า การผลิตในปริมาณมากต้องใช้แม่พิมพ์ลังนมพลาสติกแบบหลายช่อง - 2 ช่องขึ้นไป - ซึ่งมีอายุการใช้งานยาวนาน รอบเร็ว และทำให้ชิ้นส่วนสะอาด รอยเชื่อมและอากาศที่ติดอยู่บริเวณด้ามจับเป็นปัญหาที่พบบ่อย
ZHONGYUE MOLD ได้สร้างแม่พิมพ์ลังหมุนเวียนหลายร้อยแบบ เช่น นม โคล่า เบียร์ กระเป๋าแบบพับได้ แม่พิมพ์ลังนมของเรามุ่งเน้นไปที่สามสิ่ง: อายุการใช้งานที่ยาวนาน การปั่นจักรยานด้วยความเร็วสูง และการระบายอากาศที่เหมาะสม ไลน์ของคุณดำเนินไปอย่างมีกำไรจากการยิงหลายล้านนัด
|
ขนาดลัง |
วัสดุลัง |
ประเภทลัง |
||
|
539X289X356 มม 532X354X290 มม 540X360X290 มม 400X300X155 มม 500X300X167 มม 400X300X255 มม 490X300X167 มม 500X360X190 มม |
โพลีเอทิลีนความหนาแน่นสูง (HDPE |
กล่องมูลค่าการซื้อขาย ลังอาหารพลาสติก ลังผักพลาสติก ลังขวดพลาสติก ลังนมพลาสติก ลังพับได้ ลังเก็บของแบบวางซ้อนกันได้ |
||
|
ชื่อแม่พิมพ์ |
แม่พิมพ์ลังนมพลาสติกหลายช่อง |
|||
|
วัสดุแม่พิมพ์ |
P20,2738,718H, NAK80,2316, S136, H13 ฯลฯ |
|||
|
ฐานแม่พิมพ์ |
ทำเอง, LKM, DME, ASSAB |
|||
|
โพรง |
เดี่ยว/หลาย |
|||
|
นักวิ่ง |
นักวิ่งเย็นและนักวิ่งที่ร้อนแรง |
|||
|
แบรนด์นักวิ่งสุดฮอต |
อาจารย์, ฮัสกี้, YUDO ฯลฯ |
|||
|
ซอฟต์แวร์เดกซิน |
UG:Aoto CAD และอื่นๆ |
|||
|
ชีวิตแม่พิมพ์ |
50-100 ล้านช็อต / 5-6 ปี แม้ใน 10 ปีในการบำรุงรักษาที่ดี |
|||
|
T1 เวลา |
45-60 วัน |
|||
|
วัสดุพลาสติก |
พีพี เอบีเอส |
|||
|
ประเภทประตู |
Pinpoint Gate, Edge Gate, Sub Gate, Film Gate, Valve Gate, Open Gate ฯลฯ |
|||
|
การรักษาพื้นผิวแม่พิมพ์ |
EDM เนื้องาน ขัดเงาสูง |
|||
|
ระบบคุณภาพ |
ISO9001 |
|||
|
รหัส HS |
8480719090 |
|||
|
ต้นทาง |
Huangyan เจ้อเจียงประเทศจีน |
|||
|
บรรจุุภัณฑ์ |
กล่องไม้ |
|
||
|
วัสดุแม่พิมพ์ |
ความแข็ง |
ชีวิตเชื้อรา |
||
|
หน้า 20 |
เหล็กแผ่นรีดร้อน 28-33 |
>300,000 นัด |
||
|
718 |
เหล็กแผ่นรีดร้อน 33-36 |
>500,000 นัด |
||
|
H13 |
เหล็กแผ่นรีดร้อน >43 |
>800,000 นัด |
||
|
2344 |
เหล็กแผ่นรีดร้อน >48 |
>800,000 นัด |
||
|
ส136 |
เหล็กแผ่นรีดร้อน 48-52 |
>1,000,000 นัด |
||
ทำให้โครงการแม่พิมพ์ลังพลาสติกครั้งต่อไปของคุณสดใสขึ้น!
การเลือกเหล็กที่ถูกต้องสำหรับฐานแม่พิมพ์และแกน/โพรง
สำหรับแม่พิมพ์ลังแบบหลายช่อง (โดยเฉพาะรูปแบบ 2×2 หรือ 4 ช่อง) เราจะระบุเหล็กฐานแม่พิมพ์ที่ผ่านการชุบแข็งแล้วด้วย HRC ≥ 33 เพื่อต้านทานการโก่งตัวภายใต้แรงยึดสูง ตัวเลือกแกนและช่อง:
P20 (HRC 28–33): คุ้มค่าสำหรับการวิ่งระยะกลาง
718H / 2738 (HRC 33–38): แนะนำสำหรับการผลิตแบบหลายช่อง
H13 (ชุบแข็งและอบคืนตัว, HRC 44–48) หรือ S136: สำหรับอายุการใช้งานช็อต 2M+ โดยเฉพาะอย่างยิ่งเมื่อใช้ HDPE แบบลับคม/รีไซเคิล
ควบคุมการรักษาความร้อนและความแข็ง
ส่วนประกอบเหล็กแต่ละชิ้นได้รับการชุบแข็ง/แบ่งเบาบรรเทาที่มีการควบคุมอย่างแม่นยำ ความแข็งของโพรงและแกนมีความสมดุล—แข็งเพียงพอสำหรับความต้านทานการสึกหรอแต่ไม่แข็งเกินไปเพื่อหลีกเลี่ยงการเปราะและการแตกร้าวขนาดเล็กระหว่างการปั่นจักรยานด้วยความร้อน
ระบบนำทางและระบบการเคลื่อนย้ายด้วยเครื่องจักรที่แม่นยำ
เสานำทาง บุช หมุดมุม และรางสไลด์ทั้งหมดเป็น CNC/เครื่องเจียรให้มีพิกัดความเผื่อ ±0.01 มม. ห้ามประกอบด้วยมือหรือตะไบบนชิ้นส่วนที่เคลื่อนไหวโดยเด็ดขาด ซึ่งจะทำให้การทำงานหลายล้านรอบราบรื่นและทำซ้ำได้โดยไม่เกิดอาการยึดก่อนเวลาอันควร
การป้องกันวัสดุรีไซเคิล (อุปกรณ์เสริม)
หากกระบวนการของคุณใช้ PP/HDPE รีไซเคิล (ลังแบบใช้ครั้งเดียวหรือแบบผสม) ที่มีเศษโลหะหรือกรวดขนาดเล็ก:
เราออกแบบการพิจารณาโซนป้อนแบบกรอง และแนะนำเม็ดมีดที่มีความแข็งเป็นพิเศษ (เคลือบไนไตรด์หรือ DLC) เพื่อต้านทานการเสียดสีจากอนุภาคที่ฝังตัวอยู่
การออกแบบแผ่นกั้น/ขอบเชิงกลยุทธ์ช่วยป้องกันไม่ให้สิ่งปนเปื้อนฝังเข้าไปในพื้นผิวของช่อง
ระบบเติมที่ปรับให้เหมาะสม – ทางวิ่งร้อนแบบมีวาล์วปิด
โดยทั่วไปลังนมที่ทนทานจะถูกขึ้นรูปจาก MFR HDPE ต่ำ (MFI = 4–6 กรัม/10 นาที) ซึ่งมีความหนืดสูงกว่า แม่พิมพ์ลังนมหลายช่องของเราใช้ท่อร่วมวิ่งร้อนประเภท H ที่สมดุลพร้อมวาล์วเกต (เข้ากันได้กับ YUDO / Synventive / Anole) เพื่อ:
ตรวจสอบให้แน่ใจว่ามีการเติมแรงดันที่สมดุลพร้อมกันทั่วทั้งช่องต่างๆ
ลดความลังเลในการไหลและลดการมองเห็นแนวเชื่อมในโซนมือจับ
กำจัดของเสียจากป่วงเย็น → รอบเร็วขึ้นและลดต้นทุนวัสดุ

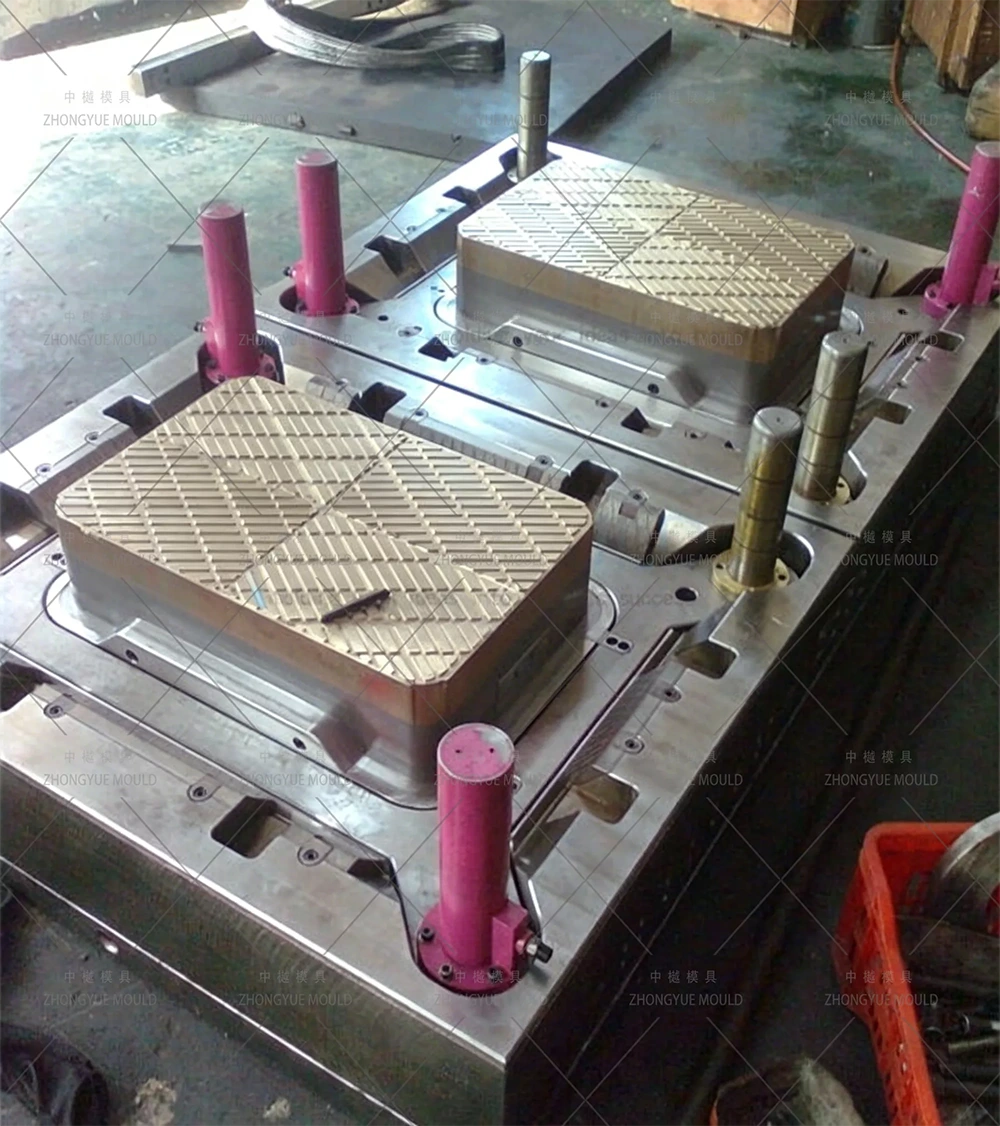

ระบายความร้อนที่เหนือกว่าด้วยส่วนแทรก Mold-Max / BeCu
การระบายความร้อนมีอิทธิพลเหนือ 60%+ ของรอบการขึ้นรูป สำหรับแม่พิมพ์ลังงานสูง:
เม็ดมีด Mold-Max (โลหะผสมทองแดงเบริลเลียม) ถูกวางไว้ที่จุดตัดของซี่โครงหนา ฐานด้ามจับ และมุมด้านล่าง ซึ่งเป็นบริเวณที่เสี่ยงต่อการเกิดความร้อน
ช่องระบายความร้อนเป็นไปตามเค้าโครงที่ปรับให้เหมาะสมโดย Moldflow พร้อมเส้นทางน้ำแบบขนานเพื่อรักษา ΔT < 3–5°C ระหว่างช่องต่างๆ
ผลลัพธ์: รอบเวลาโดยทั่วไป 32–45 วินาทีสำหรับลังนมมาตรฐาน (เร็วกว่านั้นในแม่พิมพ์ซ้อน)
สำหรับลังแบบใช้ครั้งเดียว/งานเบาที่ใช้แกนเหล็กชุบแข็ง เรายังคงใช้วงจรทำความเย็นบริเวณขอบเต็มพร้อมแผ่นกั้น/ฟองอากาศเพื่อการสกัดความร้อนที่เหมาะสมที่สุด
การดีดออกแบบซิงโครไนซ์เพื่อการปั่นจักรยานที่เร็วขึ้น
แม่พิมพ์ลังหลายช่องของเราสามารถติดตั้งกลไกการเชื่อมต่อการดีดออกก่อนกำหนดซึ่งจะเริ่มต้นการเคลื่อนตัวของแผ่นดีดตัวระหว่างการเปิดแม่พิมพ์ หรือคุณสามารถสั่งให้เครื่องฉีดของคุณทำงานแบบเปิดและดีดออกไฮดรอลิกพร้อมกันได้ วิธีนี้สามารถโกนขนได้ 1-2 วินาทีต่อช็อต ซึ่งถือเป็นเรื่องสำคัญสำหรับโรงรีดนมที่มีปริมาณมาก
รางเลื่อนแบบกระตุ้นสี่ด้าน (กระบอกไฮดรอลิก + ตัวยกมุม) ด้ามจับที่ตัดด้านล่างและโครงด้านข้างพร้อมการนำทางที่แม่นยำในระดับไมครอน เพื่อป้องกันเครื่องหมายกะพริบหรือลาก
แนะนำเครื่อง
เราขอแนะนำเครื่องฉีดขึ้นรูปแบบความเร็วสูงที่มี RPM ของสกรู ≥ 350 และชุดฉีดแบบใช้ตัวสะสมเพื่อการเติมแรงดันสูงอย่างรวดเร็วของ MFI HDPE ต่ำ ซึ่งจำเป็นสำหรับลังหลายช่องเพื่อหลีกเลี่ยงการช็อตสั้นและเวลาในการบรรจุที่มากเกินไป
ที่จับถือเป็นบริเวณที่มีความเครียดสูงสุดเมื่อยกลังนมขึ้นเต็ม หากมีอากาศติดอยู่ที่นี่ → การหลอมเหลว/แนวเชื่อมที่ไม่สมบูรณ์ → การแตกร้าวก่อนเวลาอันควร
โซลูชันของจงเยว่:
ร่องท่อไอเสียโดยเฉพาะ (ความลึก 0.01–0.02 มม.) ตามแนวการแยกส่วนที่ปลายด้ามจับ
เม็ดมีดระบายอากาศ / ปลั๊กระบายอากาศเหล็กที่มีรูพรุนที่ตำแหน่งเติมสุดท้ายในช่องมือจับลึก
การวิเคราะห์การไหลของแม่พิมพ์เพื่อตรวจสอบตำแหน่งของกับดักอากาศก่อนการตัดเหล็ก
วิธีนี้จะขจัดเส้นถักที่มองเห็นได้ในด้ามจับและลดการเรียกร้องการแตกหักของด้ามจับในภาคสนามได้อย่างมาก
ลูกโซ่ซ้อนแบบบวก: กลึงที่ ±0.1 มม. เพื่อให้ลังเต็มล็อคอย่างแน่นหนา ลังเปล่าทำรังแน่น (ประหยัดค่าขนส่งคืน ~ 60%)
พื้นผิวที่ปลอดภัยเมื่อสัมผัสกับอาหาร: พื้นผิวขัดเงาสูงเข้ากันได้กับ HDPE/PP เกรดอาหาร ล้างง่าย ต้านทานการยึดเกาะของแบคทีเรีย
การสร้างแบรนด์แบบกำหนดเอง: โลโก้นมแบบนูน/แกะลาย โซน QR/บาร์โค้ด กระเป๋าแท็ก RFID หลุมหมายเลขซีเรียล ทั้งหมดนี้รวมอยู่ในการออกแบบช่อง
รองรับมาตรฐานยูโร: ตัวเลือกขนาด 600×400 มม. หรือ 400×300 มม. สำหรับการขนส่งผลิตภัณฑ์นมในภูมิภาคของคุณ
ประสบการณ์หลายช่องที่ได้รับการพิสูจน์แล้ว – เราได้จัดหาแม่พิมพ์ลังแบบ 2 ช่องและ 4 ช่อง (รวมถึงแม่พิมพ์แบบเรียงซ้อน) ให้กับผู้แปรรูปผลิตภัณฑ์นมและเครื่องดื่มทั่วโลก โดยมีเอกสารบันทึกเวลารอบการทำงานต่ำเพียง 32–42 วินาที

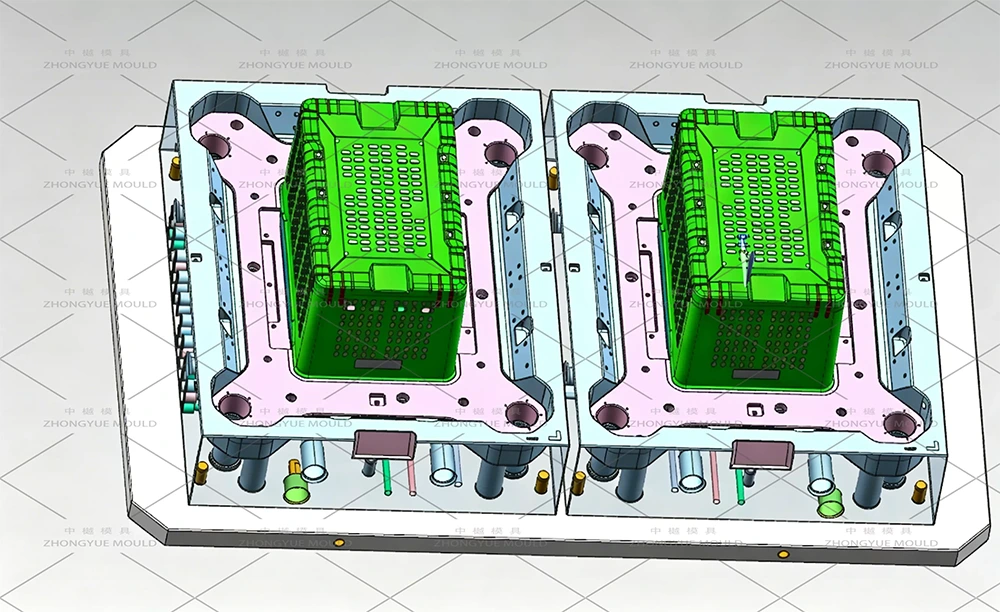

บริการ DFM & Moldflow เต็มรูปแบบ – ก่อนตัดเหล็ก เรามีการวิเคราะห์การเติม การจำลองการทำความเย็น และการคาดการณ์การบิดเบี้ยว

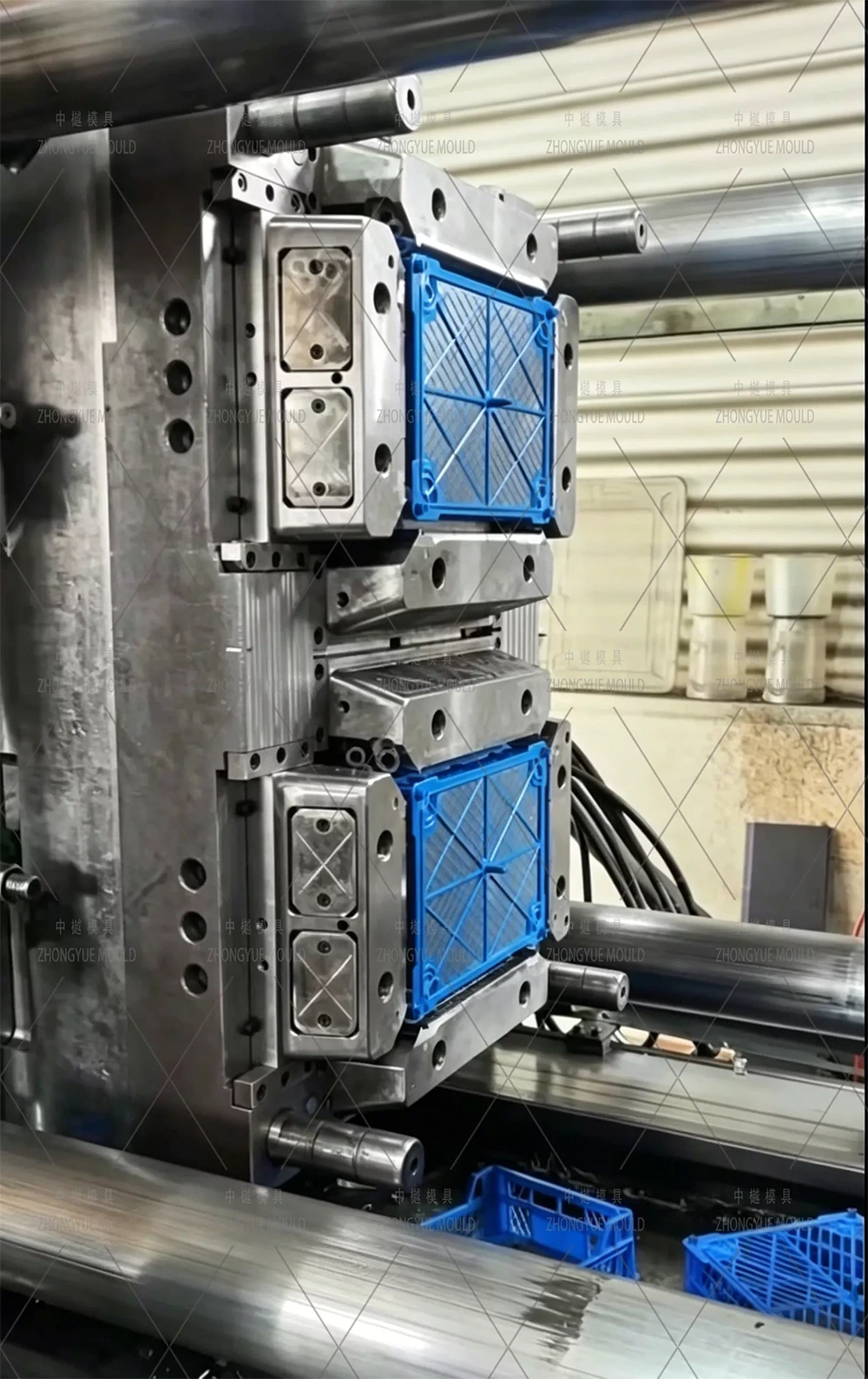

QC ที่โปร่งใส – รายงานการตรวจสอบระหว่างดำเนินการ + วิดีโอทดลองใช้ T0/T1 และรายงานมิติตัวอย่างก่อนการจัดส่ง
อะไหล่และการสนับสนุนที่สมบูรณ์ – ชิ้นส่วนที่สึกหรอครบชุด คู่มือการบำรุงรักษา และการแก้ไขปัญหาระยะไกล
เริ่มทำแม่พิมพ์ลังนมแบบหลายช่องของคุณวันนี้
ไม่ว่าคุณจะต้องการแม่พิมพ์นำร่องแบบช่องเดียวหรือแม่พิมพ์ 4 ช่อง/กองซ้อนที่ให้ผลผลิตสูงสำหรับลังนม Zhongyue Mold มอบเครื่องมือที่ออกแบบมาเพื่ออายุการใช้งานที่ยืนยาว ความเร็ว และความสมบูรณ์ของลัง
